Merkezi İklimlendirme

Fancoil Odalarında Dengesiz Konfor Teşhisi

Teslim oda bulgu kartları, ortak neden grupları ve müdahale önceliğidir. Hava, su, kontrol ve kullanım bulguları aynı odaya ve zamana bağlanır.

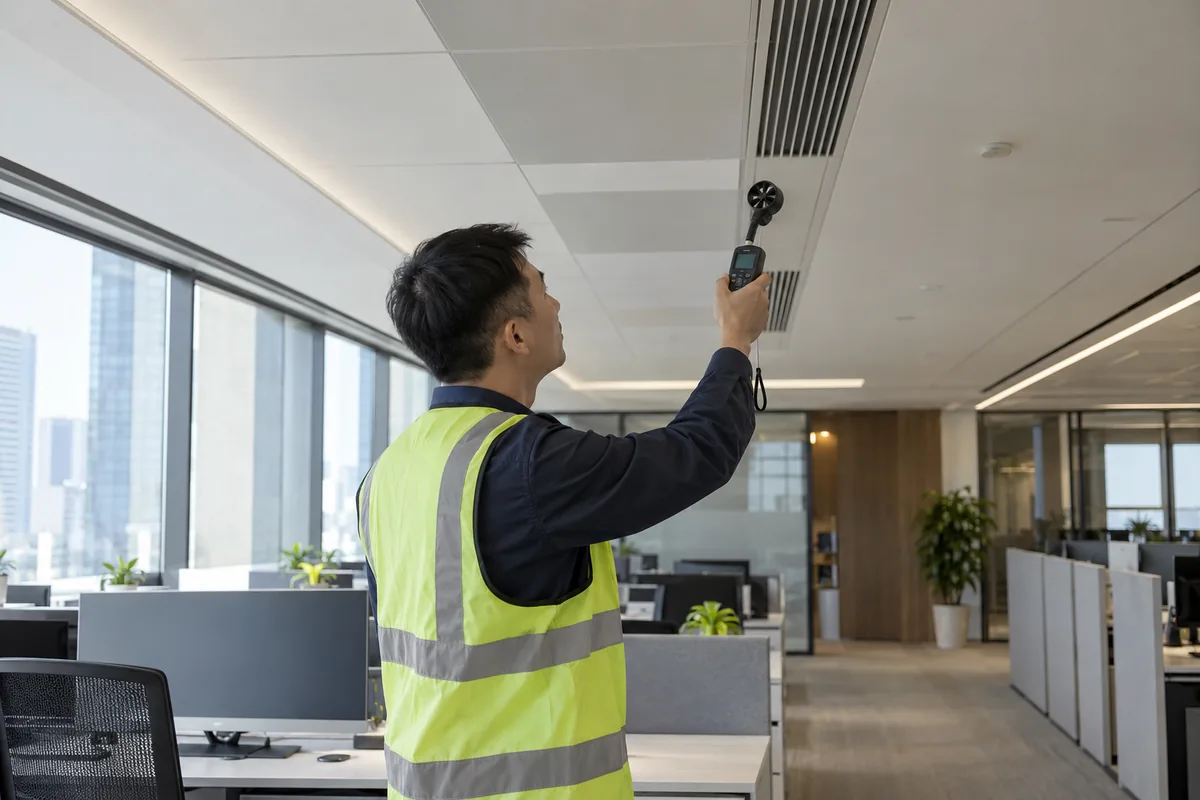

Ofis tavanındaki hava çıkışında el tipi anemometreyle ölçüm yapan teknisyen.
Kavramsal hizmet görseli: Ofis tavanındaki hava çıkışında el tipi anemometreyle ölçüm yapan teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Oda kartı ve neden ayrımı

Hizmette ele alınan işler

  • Şikâyet ve kullanım koşullarının oda bazında kaydı
  • Planlanan yöntemle hava, su, vana ve sensör incelemesi
  • Desteklenen müdahale ve ayrı iş kapsamlarının açıklanması

Kapsamın sınırları

  • Balans, menfez düzeltmesi veya kontrol yenilemesi bulgu sonrası ayrıca tekliflenir.
  • Teşhis bütün binanın tam yük hesabı veya bütün olası onarım paketi değildir.

Oda teşhisinin teklif sınırı

İncelenecek odalar ve karşılaştırma yöntemi teklifin temelidir. Tam bina yük hesabı, balans veya kontrol uygulaması gerekiyorsa ayrı kapsamlandırılır; teşhis bunları otomatik içermez.

  • Sorunlu ve karşılaştırılacak oda sayısı
  • Mevcut kayıt ve proje bilgisi
  • Terminal, vana ve sensör erişimi
  • Müdahale sonrası tekrar gözlem

İnceleme İçin Gerekli Bilgiler

  • Odaları ve şikâyet saatlerini listeleyin.
  • Eski ve yeni kullanım planını paylaşın.
  • Mevcut ayar ve otomasyon kayıtlarını ekleyin.
  • Terminal ve sensör erişimini açıklayın.

İnceleme ve Teklif Kapsamı

Bu teklifin kapsamı ve bulgu sonrası işler

İşlemBu teşhis teklifindeki yeriBulgu sonrası uygulama
Teşhis
Seçilen odalar, yöntem, erişim ve bulgu kartları kapsamı
Müdahale önerisini belirler.
Hidrolik balans
İhtiyacı destekleyen su/dağıtım bulgusu
Ayrı balans kapsamı ve teklif
Menfez düzeltmesi
Hava dağıtımı bulgusu ve gerekli iş sınırı
Ayrı menfez/kanal uygulaması
Kontrol yenilemesi
Sensör/komut/ürün uyumuna ilişkin bulgu
Ayrı kontrol ve bileşen uygulaması

Hangi inceleme ve tekrar gözlemin dahil olduğu gerçek teklifte belirtilir; bütün uygulamalar teşhis bedeline kendiliğinden dahil değildir.

Kontroller ve teslim

Ofis tavanındaki hava çıkışında el tipi anemometreyle ölçüm yapan teknisyen.

Menfezde anemometreyle yapılan hava tarafı incelemesi.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Teslim edilen oda bulgu kartı

Kart alanıKaydedilecek bilgi
Oda ve saat
Terminal kimliği, olay zamanı ve şikâyet niteliği
Cephe ve kişi sayısı
Gerçek kullanım ve karşılaştırılan odadan farkı
Fan ayarı
Kullanıcı seçimi, gerçek fan durumu ve merkezi komut
Vana
Komut, fiziksel hareket ve erişilebilir su bilgisi
Sensör konumu
Okuma noktası ve kullanıcı alanını temsil etmesi

Örnek kart alanlarıdır; ölçüm içeriği teklif içinde planlanan yöntem ve erişim sınırına bağlıdır.

İnceleme Yöntemi ve Girdiler

Önce şikâyetin zamanı ve niteliği öğrenilir: sıcaklık yetersizliği, üfleme rahatsızlığı, gecikmeli tepki veya değişen kullanıcı ayarı aynı problem değildir. Sorunlu odayla benzer kullanımda sorunsuz oda seçilebilir. Cephe, kişi sayısı, cihaz kullanımı ve sonradan yapılan bölmeler dosyaya girer. Böylece iki odanın aynı tip fancoile sahip olması, aynı yüke ve koşula sahip oldukları varsayımına dönüşmez.

Teslim oda bulgu kartları, ortak neden grupları ve öncelikli müdahale listesidir. Hava ve su tarafı ile kontrol davranışı birlikte ele alınır. Bu hizmette, belirli odalardaki konfor şikâyetlerinin hava, su, kontrol ve kullanım kaynaklı nedenleri araştırılır; oda bulgu kartları ve müdahale önceliği teslim edilir. Gereken balans, menfez düzeltmesi veya kontrol yenilemesi bulgudan sonra ayrı iş olarak gösterilir. Her odaya yeni cihaz önermek veya bütün konfor sorunlarını tek müdahaleyle çözmek vaat edilmez.

Şikâyeti tarif edin
Hangi saatte, hangi kullanıcı ve hangi koşulda sorun oluştuğu öğrenilir. Genel sıcak oda ifadesi tek başına doğru müdahale seçtirmez.
Eşdeğer koşulu karşılaştırın
Oda kullanımı, cephe ve ayarlar birlikte okunur. Farklı yükteki iki terminalin sonucu doğrudan donanım farkı sayılmaz.
Nedene göre iş açın
Teşhis öneriyi belirli bulguya bağlar. Kontrol, hava veya su müdahalesi ayrı kapsam ve tekrar kontrol taşır.

Yan yana odalar farklı hissediliyor

Benzer zaman ve kullanımda terminal davranışı karşılaştırılır. Cephe ve oda değişiklikleri donanım bulgusundan ayrı kaydedilir.

  • Şikâyet zamanı ortak olsun.
  • Kullanım farkları listelensin.
  • Ayar ve vana durumu görülsün.

Hava tarafı incelemesi

Menfezde anemometre

Menfezdeki hava tarafı incelemesi; su, vana veya oda sensörü incelemesinin yerine geçmez.

Ayrı inceleme alanları

Su koşulları ve vana davranışı ile sensör konumu ve komut öncelikleri, ilgili erişim ve planlanan yöntem kapsamında ayrıca değerlendirilir.

Değerlendirmede Kullanılan Veriler

Şikâyet türü

İncelenen bilgi
Oda ve zaman kaydı
Karara etkisi
Sıcaklık, hava hissi ve kontrol sorununu ayırın.

Terminal

İncelenen bilgi
Hava ve su gözlemi
Karara etkisi
Fiziksel müdahale ihtiyacını belirleyin.

Kontrol

İncelenen bilgi
Sensör ve komut kaynakları
Karara etkisi
Ayar veya yenileme kapsamını seçin.

Yeni kullanım

İncelenen bilgi
Plan ve yük değişimi
Karara etkisi
Gerekli hesap veya cihaz değerlendirmesini açın.

Teknik Koşullar ve Sınırlar

Oda bulgu kartı

Oda, şikâyet zamanı, kullanım, cephe ve kontrol ayarları ayrı bulgu kartında toplanır.

Hava akışı ve dağıtımı

Filtre, serpantin, fan ve menfez durumu hava akışı ile dağıtım şikâyetini açıklamak için incelenir.

Su ve vana davranışı

Su koşulu ve vana hareketi, komut ile fiziksel davranış eşleştirilerek değerlendirilir.

Sensör ve kontrol temsili

Sensörün kullanıcı alanını temsil etmesi ve yerel/merkezi komut önceliği incelenir.

Kullanım ve yük değişimi

Yeni kişi, ekipman ve oda düzeninin yük etkisi mevcut işletmeden ayrı değerlendirilir.

Müdahale sırası ve tekrar kontrol

Müdahaleler desteklenen nedenlere göre sıralanır ve benzer şikâyet koşulunda tekrar kontrol edilir.

Oda bulgu kartı — ayrıntılar

Her sorunlu oda için kullanım, cephe, terminal modeli ve şikâyet zamanı tek kartta toplanır. Kullanıcının ifadesi ölçümle aynı şey sayılmaz ancak inceleme sorusunu belirler. Ayar, fan modu ve varsa merkezi komut kaydedilir. Benzer sorunsuz oda seçilirse neden karşılaştırmaya uygun olduğu açıklanır. Bu kartlar bütün bina için gereksiz ortak müdahale yerine hangi odaların aynı neden grubunu paylaştığını görünür tutar ve uygulama önceliğinin gerekçesini oluşturur.

Kontrol: Şikâyet, kullanım koşulları ve gözlem bilgileri her oda için ayrı kaydedilir.

Hava akışı ve dağıtımı — ayrıntılar

Filtre, serpantin, fan ve menfez durumları odanın gerçek kullanımıyla birlikte incelenir. Kullanıcı yakınındaki hava hissiyle oda sıcaklığı ayrı belirtilerdir. Hava yolu sonradan kapatılmış veya oda bölünmüş olabilir. Yalnız yüksek fan komutu vermek kalıcı çözüm sayılmaz. Erişilebilen ölçüm ve gözlem yöntemi planlanır; gereken menfez veya kanal çalışması ayrı kapsam olur. Bu bulgular su tarafındaki sorunla karıştırılmadan oda kartına işlenir ve karşılaştırma koşulu açıklanır.

Kontrol: Hava tarafı bulgusu sıcaklık şikâyetinden ayrı açıklansın.

Su ve vana davranışı — ayrıntılar

Terminale gelen su koşulu ve vana komutu gerçek çalışma sırasında değerlendirilir. Komut gönderilmesi vananın doğru hareket ettiğini kanıtlamaz. Gereken debi veya basınç değerlendirmesi uygun veriyle yapılır; bütün dağıtım ağı tek oda şikâyetinden ayarlanmaz. Şüpheli kolun diğer terminalleriyle ilişki incelenir. Hidrolik balans ihtiyacı desteklenirse ayrı iş olarak gösterilir. Teşhis, vana veya su dağıtımı bulgusunu oda yükünden ve hava akışı/dağıtımı bulgularından ayırır; müdahale sırasını bu kayıtlarla açıklar.

Kontrol: Vana komutu, fiziksel davranış ve su koşulu eşleştirilsin.

Sensör ve kontrol temsili — ayrıntılar

Oda sıcaklığının hangi noktadan okunduğu ve bu noktanın kullanıcı alanını temsil edip etmediği değerlendirilir. Yeni bölme, yakın ısı kaynağı veya farklı konum inceleme konusu olabilir. Merkezi ve yerel komutların önceliği öğrenilir. Yanlış ayar veya nokta eşleştirmesi donanım yetersizliği diye yorumlanmaz. Kontrol yenilemesi gerekiyorsa gerçek ürün uyumu ayrı teyit edilir. Mevcut ekran değerinin doğruluğu baştan kabul edilmez; gözlenen fark ve gerekli ek kontrol oda kartında açık bırakılır.

Kontrol: Sensör konumu ve komut kaynakları oda planında görülsün.

Kullanım ve yük değişimi — ayrıntılar

Terminalin geçmişte yeterli çalışması yeni oda kullanımı için kesin yeterlilik değildir. Kişi, ekipman, cephe veya çalışma süresi değişimi incelenir. Mevcut proje bilgisi varsa referans olarak kullanılır; bulunmuyorsa gerekli hesap ayrı kapsam olabilir. Bu teşhis her oda için tam yük hesabı yapılmış sayılmaz. Veriye dayanan bulgular ile hesap bekleyen kapasite soruları ayrılır. Böylece müşteriye gereksiz cihaz değişimi önermeden gerçek yeni yükün etkisi anlaşılır ve sonraki karar için veri ihtiyacı belirtilir.

Kontrol: Eski ve yeni kullanım girdileri ayrı listelensin.

Müdahale sırası ve tekrar kontrol — ayrıntılar

Öneriler ölçüm veya gözlemle desteklenen nedenlere göre sıralanır. Aynı anda kontrol, vana ve menfez değiştirmek sonucu yorumlamayı zorlaştırabileceğinden uygulama kaydı tutulur. Benzer şikâyet koşulunda tekrar gözlem planlanır. Kullanıcı değerlendirmesi teknik kayıtla birlikte ele alınır; tek kişinin kısa süreli memnuniyeti bütün dönem için sonuç sayılmaz. Son dosya iyileşen belirtileri, devam eden soruları ve ayrı uzmanlık ihtiyaçlarını gösterir, her konfor sorununa kesin çözüm veya sayısal kazanç sözü vermez.

Kontrol: Her müdahale bulgu ve tekrar gözlem sonucuyla ilişkilensin.

Teslim Edilecek Dosya

Oda kaydı

Şikâyet ve kullanım bilgileri terminal kimliğiyle eşleştirilir.

Çok taraflı inceleme

Hava, su ve kontrol bulguları ayrı değerlendirilir.

Öncelik dosyası

Her öneri destekleyen bulgu ve ayrı iş sınırıyla sunulur.

Sonraki kontrol

Uygulanan müdahale ve kalan şikâyetler benzer koşulda tekrar ele alınır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Danfoss — Commercial building terminal units
  2. Belimo — Fan-coil unit applications
  3. CIBSE TM53 — Refurbishment of non-domestic buildings

Sık Sorulan Sorular

Aynı fancoil farklı odada neden farklı çalışır?

Kullanım, cephe, hava dağıtımı, su ve kontrol koşulları farklı olabilir. Model benzerliği aynı yük ve hizmeti kanıtlamaz. Oda kartları, bu farkları göstererek hangi müdahalenin gerektiğini belirlememize yardımcı olur.

Bütün vanaları ayarlamak yeterli mi?

Su dağıtımı etkili olabilir fakat hava, sensör veya kullanım nedeni de bulunabilir. Teşhis bunları ayırır; tek oda şikâyetiyle bütün devre rastgele ayarlanmaz, gerekiyorsa hidrolik balans ayrı iş olarak tanımlanır ve kapsamı açıklanır.

Yeni bölme sonrası cihaz değişmeli mi?

Önce yeni kullanımla hava dağıtımı ve sensör temsilinin etkisi incelenir. Kapasite sorusu gerekirse ayrı hesapla değerlendirilir; bölme yapılması otomatik cihaz değişimi anlamına gelmez ve mevcut terminalin yeterli olduğu da varsayılmaz.

Kullanıcı şikâyeti ölçüm yerine geçer mi?

Şikâyet incelemenin başlangıç sorusunu belirler, teknik ölçümün yerine geçmez. Olay zamanı ve kullanım bilgisi kayıtlarla eşleştirilir; sonuç kullanıcı deneyimiyle birlikte açıklanır fakat tek ifadeden kesin arıza veya kapasite kararı çıkarılmaz.

Teklifte onarım da bulunur mu?

Teşhis ve müdahale ayrı aşamalar olabilir. Önerilen bakım, balans, menfez veya kontrol işi bulgudan sonra netleşir; teklif hangi inceleme ve tekrar kontrolün dahil olduğunu baştan belirtir, bütün olası onarımı kendiliğinden kapsamaz.
