Merkezi İklimlendirme

Monoblok Isı Pompası Kesinti ve Donma Koruma Planı

Dış su devresinin koruması, cihazın enerjili beklemesi ile elektrik kesintisinde aynı biçimde çalışmaz. İnceleme bu durumları ve işletmenin müdahale imkânını ayrı değerlendirir.

Soğuk havada monoblok ısı pompasının yalıtımlı su bağlantılarını inceleyen teknisyen.
Kavramsal hizmet görseli: Soğuk havada monoblok ısı pompasının yalıtımlı su bağlantılarını inceleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Donma koruma planının kapsamı

Hizmette ele alınan işler

  • Dış su devresinin saha haritası ve mevcut koruma envanteri
  • Gerçek modelin enerjiye bağlı koruma işlevleri ve üretici teyitleri
  • Koruma seçenekleri, duruş adımları ve sorumlulukların değerlendirilmesi

Kapsamın sınırları

  • Akışkan, donanım ve elektrik uygulamaları kapsamı belirlendikten sonra ayrı tekliflenir.
  • Defrost suyunun dış tahliyesinde buzlanma ayrı inceleme konusudur.
  • Bilinmeyen kesinti süresi veya hava koşulu için güvenlik garantisi verilmez.

Koruma planı ve uygulama ayrımı

Envanter, üretici teyidi ve karar dosyası ayrı tekliflenebilir. Akışkan veya donanım uygulaması gerekiyorsa gerçek kapsam sonrasında netleşir; yalnız yalıtım bedeli bütün koruma teslimi sayılmaz.

  • Dış hat ve cihaz envanteri
  • Üretici ve akışkan bilgisi ihtiyacı
  • Elektrik ile servis koordinasyonu
  • Uygulama, uyarı ve işletme kabulü

Teklif İçin Gerekli Bilgiler

  • Kış kullanımı ve kesinti geçmişini paylaşın.
  • Dış su devresi planını ekleyin.
  • Cihaz ve mevcut akışkan bilgisini belirtin.
  • Müdahale ve servis sorumlularını açıklayın.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Ön inceleme hangi su bölümlerinin dışarıda kaldığını ve cihazın normal duruşta hangi koruma işlevlerini kullandığını belirler. Enerjili bekleme ile elektriğin olmadığı uzun kesinti ayrı senaryolardır. Pompa veya elektrikli korumanın enerji yokken devam ettiği varsayılmaz. İşverenin kış kullanımı, kesinti geçmişi ve müdahale imkânı öğrenilir. Genel boru yalıtımı veya ısıtma kablosu işi bu bütün sistem kararının yerine geçmez.

Teslim dosyası, dış devre risk haritasını, üretici teyit listesini, uygun yöntem seçeneklerini ve işletmenin duruş sırasında uygulayacağı kontrol adımlarını içerir. Akışkan, boşaltma veya diğer koruma seçenekleri gerçek ürün koşullarıyla değerlendirilir; evrensel karışım oranı veya hazır reçete verilmez. Bu kapsam defrost sırasında oluşan dış tahliye suyunun buzlanmasından ayrıdır. Uygulama kararı elektrik, mekanik ve servis sorumluluklarıyla netleşir. Test planı cihazda donma oluşturmayı gerektirmez; görülmeyen aşırı koşullar için kesin güvenlik garantisi verilmez.

Duruşları ayırın
Enerjili bekleme, kısa kesinti ve uzun hizmet dışı durum aynı koruma koşulunu taşımaz. Plan her birini ayrı tarif eder.
Gerçek model talimatı
Cihazın kendi koruma işlevi ve izinleri gerçek ürün bilgisinden doğrulanır; benzer model bilgisiyle kesin prosedür hazırlanmaz.
Uygulanabilir işletme planı
İşletmenin erişim ve müdahale imkânı seçeneği etkiler. Yapılamayan bir kontrol adımı güvenli koruma varsayımı olamaz.

Kışın elektrik kesintisi yaşanıyor

Dış su bölümleri ve aktif koruma bağımlılıkları gösterilir. İşletmenin müdahale ve uyarı düzeni kararın girdisi olur.

  • Kesinti koşulu açıklansın.
  • Aktif işlevler listelensin.
  • Müdahale sorumlusu belli olsun.

Seçimi ve Kapsamı Etkileyen Veriler

Dış devre

İncelenen bilgi
Saha bağlantısı ve maruziyet
Karara etkisi
Risk sınırını çizin.

Cihaz işlevi

İncelenen bilgi
Gerçek üretici verisi
Karara etkisi
Aktif korumanın bağımlılığını doğrulayın.

İşletme

İncelenen bilgi
Kesinti ve müdahale imkânı
Karara etkisi
Uygulanabilir yöntemi seçin.

Uzun duruş

İncelenen bilgi
Kapatma takvimi ve ürün koşulu
Karara etkisi
Ayrı prosedür ve yeniden devreye alma planını kurun.

Sistem Seçiminde Teknik Koşullar

Dış su devresi haritası

Dışarıda kalan su bölümleri, durgun kollar, yalıtım ve mevcut koruma parçaları saha haritasına işlenir; gizli bağlantılar teyit bekleyen alan olarak gösterilir.

Enerjili koruma işlevleri

Gerçek modelin bekleme ve donma koruması, enerji ve kontrol bağımlılıklarıyla doğrulanır; elektriksiz durumda çalıştığı varsayılmaz.

Kesinti senaryosu

Kesintide duran işlevler, kalan pasif koşullar, uyarıyı alacak kişi ve müdahale imkânı değerlendirilir; evrensel güvenli süre verilmez.

Koruma seçeneklerinin uyumu

Akışkan, boşaltma ve diğer yöntemlerin ürün uyumu ile uygulama ve takip gereksinimleri birlikte karşılaştırılır; sabit reçete verilmez.

Uzun duruş ve yeniden devreye alma

Uzun duruş ve yeniden devreye alma adımları gerçek üretici talimatına bağlanır; işletme gözlemi ile servis işlemi ayrılır.

Planın kabulü ve takip

Plan gerçek saha bağlantısı ve izinli işlev kontrolüyle karşılaştırılır; görülmeyen koşullar ve değişiklik sonrası tekrar değerlendirme gereği dosyada kalır.

Dış su devresi haritası — ayrıntılar

Cihaz, dış borular ve kullanılmayan kolların gerçek bağlantıları sahada kaydedilir. Yalnız ana boru güzergâhına bakılmaz; durgun veya hizmet dışı bölüm de gösterilir. Yalıtım ve mevcut koruma parçaları ayrı ayrı envantere kaydedilir. Gizli hat uygun kabul edilmez. Harita hangi bölümün hangi duruş koşulunda risk değerlendirmesine girdiğini açıklar. Böylece genel boru koruma işiyle monoblok cihazın bütün dış devre kararının ilişkisi kurulur, fakat iki kapsam birbirinin yerine sunulmaz ve sorumluluk ayrılır.

Kontrol: Her dış su bölümünün durum ve koruma bilgisi bulunsun.

Enerjili koruma işlevleri — ayrıntılar

Gerçek modelin normal bekleme ve donma koruma davranışı üretici verisinden doğrulanır. Pompa veya diğer aktif işlevlerin hangi enerji ve kontrol koşullarına bağlı olduğu açıklanır. Bu işlevlerin varlığı kesintide devam edeceğini kanıtlamaz. Ürün bilgisi eksikse plan tamamlanmış prosedür sayılmaz. Mevcut otomasyonun verdiği komut cihazın kendi koruma koşullarıyla birlikte değerlendirilir. Koruma iptal edilerek yapılan çalışma önerilmez; teyit gereken noktalar uygulama kararına bağlı koşul olarak tutulur.

Kontrol: Aktif işlevlerin enerji ve kontrol bağımlılıkları ayrı yazılsın.

Kesinti senaryosu — ayrıntılar

Elektrik olmadığında hangi işlevlerin duracağı ve hangi pasif koşulların kalacağı belirlenir. İşletmenin kesintiyi nasıl öğreneceği ve kimin müdahale edebileceği görüşülür. Enerji altyapısı seçenekleri ilgili disiplinin kapsamıdır; mevcut yedek beslemenin yeterliliği tahmin edilmez. Proje iklim ve maruziyet verisinin kaynağını belirtir. Evrensel güvenli süre verilmez; süreye bağlı karar gerekiyorsa gerçek model ve proje bilgisiyle teyit edilir. Plan bilinmeyen kesinti koşullarını güvenli kabul etmeden açık sınır olarak gösterir.

Kontrol: Enerji yokken kalan koruma ve müdahale imkânı açık olsun.

Koruma seçeneklerinin uyumu — ayrıntılar

Akışkan, boşaltma veya başka koruma yöntemi gerçek cihaz ve tesisat koşullarıyla değerlendirilir. Bir yöntemin başka tesiste kullanılması burada üretici uygunluğu sayılmaz. Akışkan değişimi önerilirse ürün ve malzeme teyidi, pompa ve ısı aktarımı etkileri ayrıca incelenir. Boşaltma seçeneğinde gerçekten boşalabilen bölümler doğrulanmalıdır. Kesin karışım veya donanım reçetesi verilmez. Alternatiflerin uygulama ve takip gereksinimleri müşterinin işletme imkânıyla karşılaştırılır, gerekli ek iş ayrı kapsam olur ve bekleyen veri listelenir.

Kontrol: Her yöntemin üreticiye uygunluğu ile işletmenin gerçekleştirmesi gereken adımlar birlikte belirtilir.

Uzun duruş ve yeniden devreye alma — ayrıntılar

Uzun hizmet dışı durum için kontrol ve yeniden devreye alma adımları gerçek üretici talimatına bağlanır. Normal günlük kapatma bu senaryonun yerine geçmez. İşletmenin yapacağı gözlem ile servis uzmanının yapacağı işlem ayrılır. Dolum, akışkan kontrolü veya bağlantı işi gerekiyorsa sorumlular yazılır. Cihaz yeniden çalıştırılmadan hangi teyitlerin aranacağı açıklanır; eksik bilgi varken uygunluk beyan edilmez. Plan, kaide çevresindeki defrost suyu buzlanmasını dış su devresinden ayrı sorun olarak gösterir ve gerektiğinde ilgili revizyona yönlendirir.

Kontrol: Duruş ve yeniden devreye alma için farklı kontrol listeleri bulunur.

Planın kabulü ve takip — ayrıntılar

Kabulde planın gerçek saha bağlantısıyla eşleşmesi ve gerekli işlevlerin izinli yöntemle doğrulanması hedeflenir. Cihaz veya boruda donma oluşturmak test zorunluluğu değildir. Simülasyon veya nokta kontrolünün sınırı açıklanır. İşletme sorumluları uyarı ve müdahale adımlarını anlayabilmelidir. Son dosya uygulanan yöntem, teyitler ve açık koşulları içerir. Görülmeyen hava veya kesinti şartlarında denenmiş başarı iddiası verilmez; değişen akışkan, bağlantı veya kullanımda planın yeniden değerlendirme ihtiyacı açıkça belirtilir.

Kontrol: Doğrulanan işlevler ve görülmeyen risk koşulları ayrı listelensin.

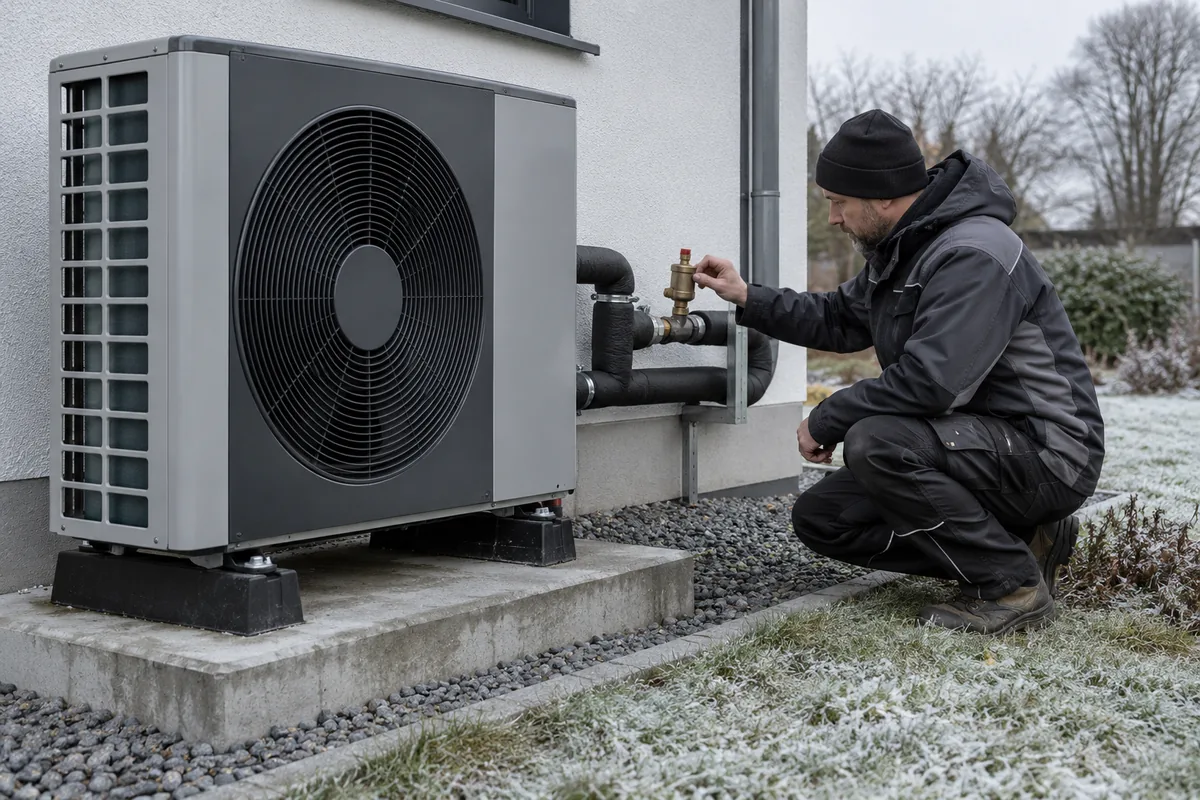

Soğuk havada monoblok ısı pompasının yalıtımlı su bağlantılarını inceleyen teknisyen.

Monoblok dış ünitenin dış ortamda kalan yalıtımlı su bağlantıları inceleniyor. Gerçek cihaz modeli, akışkan ve koruma yöntemi bu görselden belirlenemez.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç durumda koruma nasıl değerlendirilir?

DurumAktif korumaİşletmenin rolü
Elektrik varken bekleme
Gerçek modelde izin verilen pompa ve koruma işlevleri ile enerji/kontrol koşulları doğrulanır.
Bekleme ayarını ve gözlem gereksinimini üreticiye uygun planla takip eder.
Elektrik kesintisi
Enerjiye bağlı işlevler devam ediyor kabul edilmez; kalan pasif koşullar ayrıca değerlendirilir.
Uyarıyı kimin alacağı ve izinli müdahaleyi kimin yapabileceği belirlenir.
Uzun süre kapatma
Dolu kalan devre ve izin verilen koruma yöntemi, günlük beklemeden ayrı ele alınır.
Duruş adımlarını ve servis gerektiren yeniden devreye alma teyitlerini planlar.

Bu tablo bir saha değerlendirme çerçevesidir; bilinmeyen cihaz için hazır işlem sırası veya güvenli bekleme süresi değildir.

Örnek sorumluluk dağılımı

GörevÖrnek sorumluPlan içinde netleşecek bilgi
Kesinti uyarısını almak
İşletmenin görevlendirdiği kişi
Uyarı kanalı, ulaşılacak kişi ve bildirimin takip edilmesi
Müdahaleyi yürütmek
İşlem yetkisi tanımlanan işletme veya servis sorumlusu
İzin verilen adım, erişim imkânı ve servis gerektiren işlem ayrımı
Yeniden devreye alma teyidi
Gerçek model konusunda yetkin servis
Gerekli kontrol ve teyitler ile açık kalan koşullar

Görevler örnektir; gerçek isimler, iletişim bilgileri ve yetki sınırları işletme ve servisle belirlenir.

Akışkan ve donanım uygulaması

Plan sonrası netleşen işler

Envanter ve karar dosyası ile akışkan değişimi, donanım montajı ve gerekli elektrik işleri ayrı kapsamdır. Uygun yöntem ve gerçek saha ihtiyacı belirlenmeden uygulama bedeli ya da sabit ürün reçetesi verilmez.

Kontroller ve teslim

Kontroller ve Teslim

Saha eşleştirmesi

Dış su devresi planı gerçek bağlantıyla karşılaştırılır.

İşlev teyidi

Aktif koruma ve enerji bağımlılıkları izinli yöntemle değerlendirilir.

İşletme oturumu

Kesinti, uzun duruş ve yeniden devreye alma sorumluları netleşir.

Açık koşullar

Değerlendirmede doğrulanamayan koşullar ile yeniden inceleme gerektirecek değişiklikler teslim dosyasında belirtilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Viessmann — Vitocal 300-A technical guide
  2. Viessmann — Vitocal 200-A Technical Guide, frost-protection design information

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Cihazın donma koruması kesintide de çalışır mı?

Gerçek model işlevi ve enerji bağımlılığı doğrulanmalıdır. Enerjili beklemede çalışan pompa veya kontrol, elektrik yokken devam ediyor kabul edilmez; kesinti için kalan yöntem ve işletme adımı ayrıca değerlendirilir ve plan sınırı açıklanır.

Yalıtım tek başına yeterli mi?

Her duruş ve maruziyet için böyle bir sonuç verilmez. Dış su devresi, cihaz koşulları ve kesinti birlikte incelenir; genel yalıtım işi sistemin bütün koruma kararının yerine geçmez ve gerekli yöntem veriyle seçilir.

Glikol oranı nedir?

Gerçek ürün, cihaz ve proje koşulları bilinmeden sabit oran verilmez. Uygunlukla birlikte akış ve ısı aktarımı etkileri incelenir; akışkan seçimi teyit gerektiren karar olarak ele alınır ve uygulama kapsamı ayrıca netleşir.

Bu iş defrost suyu buzlanmasını da çözer mi?

Dış su devresinin donma koruması ile defrost sırasında tahliye edilen suyun kaide çevresinde buzlanması farklı konulardır. İkincisi görülürse ayrı fiziksel tahliye ve yerleşim revizyonu kapsamına alınır, aynı planın otomatik çözümü sayılmaz.

Test için sistemi dondurmak gerekir mi?

Hayır. İzinli işlev kontrolü veya uygun simülasyon değerlendirilebilir. Yöntemin doğruladığı davranışlarla görülmeyen risk koşulları ayrılır; plan sahada donma oluşturarak test yapılmasını zorunlu adım olarak kullanmaz ve sınır açıkça belirtilir.
