Ticari Bina Kaskad Isı Pompası Projesi ve Kabulü

Çoklu cihaz projesi ortak su devresi, kontrol sırası ve altyapı bağımlılıklarını birlikte gösterir. Bakım sırasında kalan hizmet, yalnız cihaz adedine göre varsayılmaz.

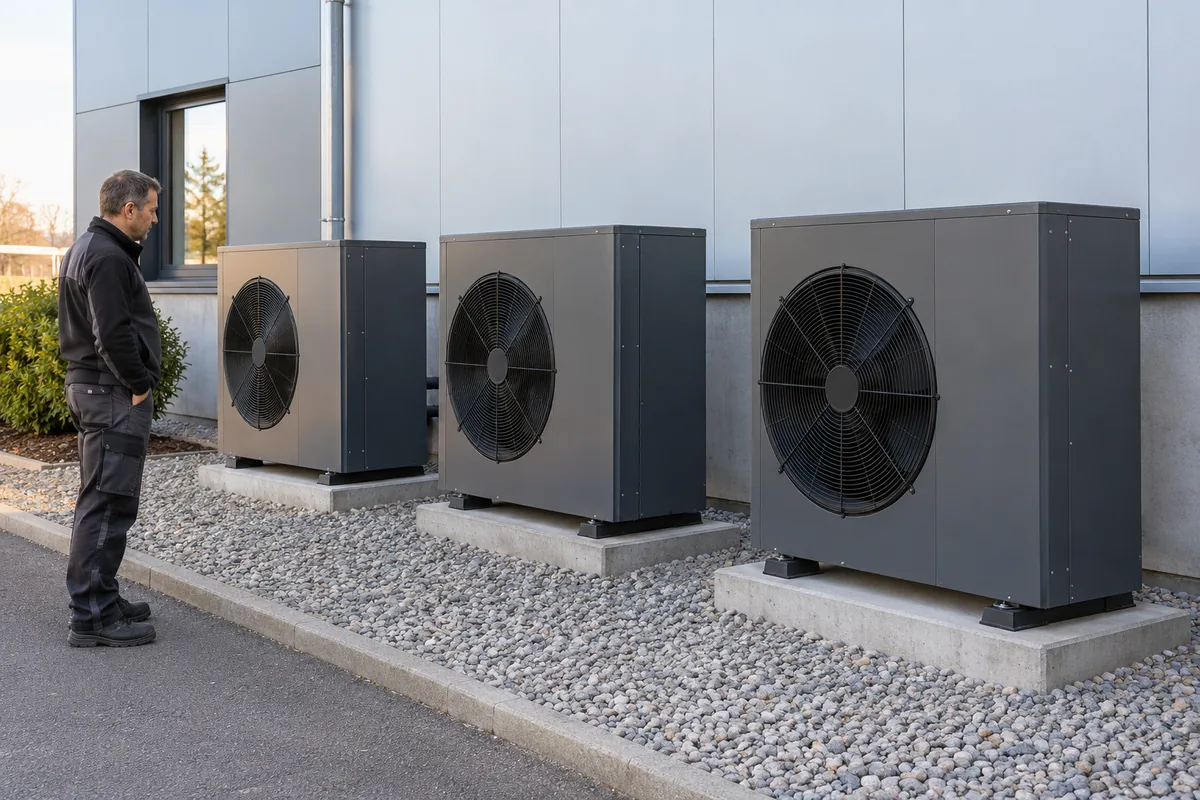

Ticari bina yanında ayrı kaideler üzerinde yerleştirilmiş üç ısı pompasını gözlemleyen teknisyen.
Kavramsal hizmet görseli: Ticari bina yanında ayrı kaideler üzerinde yerleştirilmiş üç ısı pompasını gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Kaskad cihaz, devre ve kabul planı

Hizmette ele alınan işler

  • Cihaz kombinasyonları ve ortak devre şeması
  • Sıralama, kaynak önceliği ve bakım işletmesi fonksiyonları
  • Etap ve senaryo bazlı kabul dosyası

Kapsamın sınırları

  • Ürün ve arayüz uyumu gerçek model verisiyle teyit edilir.
  • Ortak altyapı arızası bütün cihazları etkileyebilir; kalan hizmet senaryoya bağlıdır.

Çoklu cihaz projesinin teklif sınırı

Tasarım, cihaz ve devre işleri, otomasyon ile kabul ayrı gösterilir. Ortak altyapı ve gelecekteki etap hazırlıkları cihaz bedeline gizlenmez; teyit bekleyen kapsam açıkça belirtilir.

  • Cihaz kombinasyonları ve etap sayısı
  • Hidrolik bağlantı ve pompa ihtiyacı
  • Kaskad kontrolü ile sağlayıcı uyumu
  • Elektrik, yerleşim ve senaryo kabulü

İnceleme İçin Gerekli Bilgiler

  • Talep ve kullanım takvimini paylaşın.
  • Etaplı büyüme planını belirtin.
  • Aday cihaz ve mevcut kaynak verilerini ekleyin.
  • Kontrol ve bakım beklentisini açıklayın.

İnceleme ve Teklif Kapsamı

Ticari bina yanında ayrı kaideler üzerinde yerleştirilmiş üç ısı pompasını gözlemleyen teknisyen.

Cihazların yerleşimi.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Cihazlar ve ortak bağımlılıklar

Örnek kaskad ilişki şeması

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal içerik önerisi; gerçek tesis bağlantısı, cihaz sayısı veya yedekleme sonucu değildir.

  1. Isı pompası grubu

    Tek ve çoklu kombinasyonlar; bakımdaki cihaz sırasından çıkarılır.

  2. Ortak su hattı

    Akış ve izolasyon koşulu

  3. Ortak pompa

    Pompa izinleri ve kullanılabilirlik

  4. Elektrik

    Besleme ve ilgili disiplin sınırı

  5. Kontrol bağlantısı

    Komut, durum ve haberleşme

Bağlantılar

  • Isı pompası grubu öğesinden Ortak su hattı öğesine bağlantıHidrolik bağlantı
  • Ortak pompa öğesinden Ortak su hattı öğesine bağlantıAkış koşulu
  • Elektrik öğesinden Isı pompası grubu öğesine bağlantıBesleme
  • Kontrol bağlantısı öğesinden Isı pompası grubu öğesine bağlantıSıra ve izin
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Örnek kaskad ilişki şemasıÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Isı pompası grubu → Ortak su hattı · Hidrolik bağlantıOrtak pompa → Ortak su hattı · Akış koşuluElektrik → Isı pompası grubu · BeslemeKontrol bağlantısı → Isı pompası grubu · Sıra ve izin1Isı pompası grubu2Ortak su hattı3Ortak pompa4Elektrik5Kontrol bağlantısı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Bakım sırasında kalan hizmet

Kalan cihazların gerçek kaynak/su koşulu, ortak pompa ve altyapının kullanılabilirliği birlikte değerlendirilir. Hangi hizmetin korunabildiği ve gereken destek kaynak bu senaryo kaydında açıklanır.

İnceleme Yöntemi ve Girdiler

Müşterinin ihtiyacı etaplı büyüme, farklı yük dönemleri veya bakım sırasında hizmeti sürdürebilmek olabilir. Amaç baştan tanımlanır. Toplam nominal kapasitenin tek değer olarak toplanması, her kaynak ve su koşulunda aynı hizmetin sağlanacağını göstermez. Aday cihazların gerçek verileri ortak senaryoda karşılaştırılır. Bina kullanımı ve destek kaynak beklentisi tasarımın girdileri olarak kayıt altına alınır.

Teslim cihaz ve devre şeması, makine sırası, pompa izinleri, kontrol arayüzleri ve normal ya da hizmet dışı durumlar için fonksiyon tablosudur. Bu hizmet, birden fazla ısı pompasının ortak su devresi ve kontrol sırasıyla birlikte projelendirilmesini ve kabul planının hazırlanmasını kapsar. Üretici kaskad desteği ve arayüz uyumu teyit edilir; her ürünün birlikte çalışabileceği kabul edilmez. Elektrik, yerleşim ve bakım erişimi ayrı disiplin girdileriyle netleşir. Kabul hangi senaryoların gerçekten sınandığını gösterir; bütün gelecekteki arızalarda kesintisiz hizmet veya sayısal tasarruf garantisi verilmez.

Amaçla cihaz sayısını ilişkilendirin
Etap, talep ve işletme ihtiyacı açıklanır. Cihaz adedi yalnız nominal güç toplamına göre seçilmez.
Ortak devreyi tasarlayın
Pompa, vana ve cihaz izinleri birlikte değerlendirilir. Çoklu kaynak kontrolü hidrolik koşullardan bağımsız bırakılmaz.
Gerçek kullanılabilirliği gösterin
Bakım veya arıza durumunda hangi cihaz ve ortak ekipmanın hizmet verebildiği ayrıca tanımlanır.

Az ve yüksek talep dönemleri farklı

Kullanım profiliyle cihaz kombinasyonları karşılaştırılır. Sıralama ve yük paylaşımı gerçek ürün desteğine göre tanımlanır.

  • Kullanım profili olsun.
  • Cihaz verileri aynı koşulda karşılaştırılsın.
  • Düşük talep senaryosu yazılsın.

Cihazların yerleşimi

Üç dış ünite

Ayrı kaidelerdeki cihazların ortak hidrolik ve kontrol bağlantısı, fotoğrafta görünmeyen bölümlerden varsayılmaz; gerçek proje şemasıyla ayrıca tanımlanır.

Değerlendirmede Kullanılan Veriler

İşletme amacı

İncelenen bilgi
Talep, etap ve bakım beklentisi
Karara etkisi
Kaskad kapsamını gerekçelendirin.

Ürün uyumu

İncelenen bilgi
Gerçek kaskad ve arayüz verisi
Karara etkisi
Uygun kombinasyonları teyitle seçin.

Devre

İncelenen bilgi
Pompa ve akış şeması
Karara etkisi
Hidrolik bağlantıyı belirleyin.

Kontrol

İncelenen bilgi
Sıra ve kaynak tercihleri
Karara etkisi
Fonksiyon ve kabul sınırını yazın.

Teknik Koşullar ve Sınırlar

Talep ve cihaz kombinasyonu

Cihaz kombinasyonları aynı kaynak/su koşulunda ve gerçek kullanım dönemleriyle karşılaştırılır.

Hidrolik bağlantı ve pompalar

Tek ve çoklu cihaz akışları, pompa izinleri ve izolasyon noktaları ortak devrede tasarlanır.

Kaskad desteği ve arayüz

Kaskad desteği, komut ve durum arayüzleri teyit edilir; eksik ürün bilgisi listelenir.

Sıralama ve kaynak önceliği

Cihaz sırası, bakımdaki cihazı sıra dışına çıkarma ve destek kaynak geçişi fonksiyon tablosuna bağlanır.

Ortak bağımlılıklar ve yerleşim

Ortak elektrik, su, pompa ve kontrol bağımlılıkları kalan hizmeti belirlemek için ayrı gösterilir.

Etap ve fonksiyon kabulü

Talep, bakım ve etap senaryolarında sınanan sonuç ile görülmeyen koşullar ayrı teslim edilir.

Talep ve cihaz kombinasyonu — ayrıntılar

Kaskad tasarımında bina yükünün yalnız en yüksek değeri değil, kullanım dönemleri de değerlendirilir. Aday cihaz kombinasyonları aynı kaynak ve su koşuluyla karşılaştırılır. Üretici verisi bulunmayan değerler tahmin edilerek kesin kapasite yapılmaz. Etaplı kullanım veya gelecekteki yük ayrı varsayım taşır. Müşteri hangi kombinasyonun hangi hizmeti hedeflediğini görür; cihaz sayısı bir ürün tercihi yerine değişen talep ve işletme amacıyla gerekçelenen tasarım kararı haline gelir.

Kontrol: Her kombinasyonun hizmet ve çalışma koşulu açıklansın.

Hidrolik bağlantı ve pompalar — ayrıntılar

Cihazların su bağlantısı, ortak dağıtım ve pompa yapısı birlikte tasarlanır. Her üreticinin akış ve uygulama koşulları gerçek ürün verisinden alınır. Bir makine durduğunda veya yeni makine girdiğinde kalan devrenin davranışı gösterilir. Ortak bağlantı, tek başına gerekli akışı garanti etmez. Vana ve izolasyon noktaları çizimde yer alır. Gerekli tampon veya devre ayrımı seçeneği bulgu ve veriyle değerlendirilir; bütün kaskadlar için aynı ekipman zorunlu kabul edilmez ve karar koşulları belirtilir.

Kontrol: Tek ve çoklu cihaz işletmelerinin akış yolları ayrı gösterilsin.

Kaskad desteği ve arayüz — ayrıntılar

Ürünlerin kaskad kontrol desteği ve mevcut bina otomasyonuyla bağlantısı teyit edilir. Aynı marka veya aynı kapasite bütün arayüzlerin uyumlu olduğu anlamına gelmez. Gerekli komut, çalışma durumu ve arıza noktaları listelenir. Kontrol sağlayıcısının sorumluluğu teklif içinde görünür olur. Eksik ürün veya arayüz bilgileri, uygulamadan önce tamamlanması gerekenler listesinde belirtilir. Entegrasyon yalnız ekranda cihaz isimlerini göstermek değildir; başlatma ve izin zincirinin fiziksel sonuçları kabul planında doğrulanacak işlev olarak yazılır.

Kontrol: Komut ve gerçek durum geri bildirimleri ayrı listelensin.

Sıralama ve kaynak önceliği — ayrıntılar

Makine giriş ve çıkışı, tercih edilen sıra ve bakımdaki cihazların çalışma sırasından çıkarılması açık fonksiyon tablosuna bağlanır. Farklı kaynak varsa hangi amaçla kullanılacağı ve geçiş koşulları tanımlanır. Kaynak geçişinde kullanılacak dış hava sıcaklığı sınırı, cihaz verileri ve proje koşullarına göre belirlenir. Manuel seçimin önceliği işletmeyle belirlenir. Cihaz korumaları korunur; sırayı hızlandırmak için iptal edilmeleri önerilmez. Operatör hangi durumda kontrolün ne yaptığını okuyabilir ve gerektiğinde onaylı geri dönüş yolunu kullanabilir.

Kontrol: Normal sıra, bakım ve destek kaynak davranışı ayrı olsun.

Ortak bağımlılıklar ve yerleşim — ayrıntılar

Çok cihaz bulunması bütün ortak riskleri ortadan kaldırmaz. Elektrik kaynağı, su hattı, pompa veya kontrol bağlantısı ortak bağımlılık olabilir. Bunlar şemada gösterilir ve ilgili disiplinlerce değerlendirilir. Yerleşimde bakım erişimi ve gerçek üretici montaj koşulları dikkate alınır. Kış işletmesi ve gerekli servis koordinasyonu planlanır; cihaz adedi kesintisizlik garantisi gibi sunulmaz. Dosya hangi hizmetin hangi durumda korunabileceğini ve hangi teyitlerin beklediğini müşteriye açık kapsamla bildirir, yedekleme ihtiyacını ayrı karar olarak tutar.

Kontrol: Ortak bağımlılıklar cihaz sayısından ayrı değerlendirilip listelensin.

Etap ve fonksiyon kabulü — ayrıntılar

Kabul cihaz nokta kontrolüyle başlar, izinli yük ve geçiş senaryolarıyla devam eder. İlk etap ve tam kullanım ayrı sonuç taşır. Normal giriş, çıkış ve kullanılabilirlik davranışları kayıtlarla karşılaştırılır. Görülmeyen kış koşulu veya üretici izni bulunmayan simülasyon tamamlandı sayılmaz. Son dosya uygulanan ayarlar, açık testler ve işletme açıklamalarını içerir. Enerji sonucu isteniyorsa ayrıca uygun sınır ve dönem gerekir; kısa kabul oturumu yıllık tasarruf veya tüm arızalarda hizmet garantisi oluşturmaz.

Kontrol: Etap ve senaryo bazında tamamlanan testler açıkça ayrılsın.

Kontroller ve teslim

Kontrol ve kabul senaryoları

SenaryoKontrol/kabul konusuTamamlanan test kaydıHenüz gözlenmeyen koşul
Düşük talep
Cihaz giriş-çıkışı ve pompa izinleri
İzinli yükte gerçek komut/durum sonucu
Görülmeyen düşük yük dönemi
Yüksek talep
Kombinasyon ve hizmet koşulu
Gerçekleşen yük/su koşulu ve sonuç
Oluşmayan talep veya kış koşulu
Bir cihaz bakımda
Sıradan çıkarma ve kalan akış/hizmet
İzinli yöntem ve ortak ekipman durumu
Sınanamayan bakım/arızaya bağlı durum
Sonraki etap eklenmesi
Yeni cihaz, bağlantı ve kontrol uyumu
Devreye giren etapla sınırlı sonuç
Henüz eklenmeyen cihaz/alanın kabulü

Örnek tablo gerçek planla doldurulur. Test yapıldı bilgisi ile uygun bulundu sonucu ayrı kaydedilir.

Teslim Edilecek Dosya

Nokta kontrolü

Cihaz komutları, durumları ve pompa izinleri fiziksel karşılığıyla eşleştirilir.

Cihaz sıralama testi

İzinli koşullarda giriş ve çıkış davranışları kaydedilir.

Etap kaydı

Geçici düzen ve tam kullanım için açık testler ayrılır.

İşletme teslimi

Manuel seçim, bakımdaki cihazların çalışma sırasından çıkarılması ve kaynak öncelikleri açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Viessmann Türkiye — Vitocal heat-pump family
  2. Viessmann — 61AQ Commercial Heat Pump

Sık Sorulan Sorular

Kaskad yalnız cihaz sayısını artırmak mı?

Hayır. Ortak hidrolik bağlantı, kontrol sırası ve gerçek kullanılabilirlik birlikte tasarlanır. Cihazların yan yana bulunması uyumlu işlevi kanıtlamaz; komut ve fiziksel davranışlar kabul planıyla ayrı doğrulanır ve kapsam açık tutulur.

Farklı modeller birlikte kullanılabilir mi?

Üretici kaskad ve arayüz desteğiyle gerçek çalışma koşulları incelenir. Aynı marka veya kapasite tek başına uygunluk değildir; eksik teyit uygulama öncesi koşul olur ve uygun olmayan kombinasyon gerekçesiyle ayrılır.

Mevcut kazan kaskada destek olabilir mi?

Kaynak amacı, ürün ve kontrol koşullarıyla değerlendirilir. Geçiş önceliği ve gerekli bağlantı işi ayrı tanımlanır; mevcut kaynakların otomatik uyumlu olduğu kabul edilmez ve teyit gereken noktalar müşteriye açıkça gösterilir.

Çok cihaz kesintisizlik sağlar mı?

Ortak pompa, elektrik veya kontrol bağımlılığı hizmeti etkileyebilir. Yedekleme gerçek senaryoyla değerlendirilir; cihaz adedi bütün arızalara karşı garanti değildir, kabul dosyası sınanan davranışları ve açık koşulları ayrı belirtir.

Etaplı kurulumda kabul nasıl yapılır?

Her etapta devreye giren cihaz ve geçici ayarlar belgelenir. İlk düşük kullanım tam yük sonucuyla karıştırılmaz; gerekli sonraki koşullar için tekrar kontrol planlanır, görülmeyen senaryolar tamamlandı olarak yazılmaz ve işletmeye açıklanır.
