Depo ve Lojistik Merkezleri Rooftop Klima Sistemleri

Depo ve lojistik merkezleri için rooftop cihazını yük, raf düzeni ve çalışan bölgelerine göre seçip uyguluyoruz. Ürün depolama koşullarını konfordan ayırıyor; kanal, çatı, dış hava ve vardiya kontrolünü ölçümlü teslimle doğruluyoruz.

Depo raf koridoru boyunca uzanan tavan hava dağıtım hatlarını gösteren temsili görsel.
Kavramsal hizmet görseli: Yüksek raflar ve çatı hava kanallarıyla lojistik deposu

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Depo rooftop uygulama kapsamı

Cihaz, hava dağıtımı ve çatı işleri birlikte planlanır; ürün/süreç koşulları ayrıca tanımlanır.

Hizmette ele alınan işler

  • Kapı, raf, vardiya ve gerçek yük değerlendirmesi
  • Fan, kanal/menfez ve dış hava konfigürasyonu
  • Çatı/kaide ve drenaj koordinasyonu
  • Hava balansı, farklı seviye sıcaklık ve kontrol testleri

Kapsamın sınırları

  • Ürün sıcaklık/nem gereksinimi müşteri süreç verisiyle doğrulanır.
  • Taşıyıcı, su yalıtımı ve kaldırma işleri ilgili uzman sorumluluğuyla teklif edilir.
  • Taze hava ve ekonomizer özellikleri model konfigürasyonuna bağlıdır.

Rooftop bütçesi, paket cihazdan daha geniştir.

Cihaz kapasitesi ve konfigürasyonu yanında kanal, kaide, çatı erişimi ve elektrik koordinasyonu maliyete girer. Taze hava, ekonomizer ve zon kontrolü açık seçeneklerle tarif edilir. Mevcut işletmede etaplama ve vardiya dışı çalışma ayrıca değerlendirilir. Keşifte ürün ve konfor sınırını belirler; hava balansı, drenaj ve işlev testlerini teklif içine koyarak aynı teslim kapsamıyla alternatifler sunarız.

  • Yük ve cihaz konfigürasyonu
  • Kanal ve hava dağıtımı
  • Çatı, kaide ve taşıma
  • Dış hava, kontrol ve test kapsamı

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Depo ve raf planları, tavan kesiti
  • Ürün veya süreç sıcaklık gereksinimi
  • Kapı ve vardiya programı
  • Çatı, kanal ve mevcut cihaz bilgileri

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Yüksek bir depoda tüm hacmin aynı sıcaklıkta tutulması her kullanım için doğru hedef olmayabilir. Ürün veya proses gereksinimi ayrı, çalışan konforu ayrı değerlendirilir. Sevkiyat kapılarının açılması ve farklı vardiyalar yükü değiştirir. Raflar, kanal ve menfez hava erişimini etkileyebilir. Sistem türünü bu verilerle seçer; her depo için rooftopun tek uygun çözüm olduğunu söylemeyiz.

Rooftop paket cihazın taze hava ve ekonomizer özelliği model konfigürasyonuna bağlıdır. Uygun dış havada serbest soğutma değerlendirilebilir; sıcaklık kadar nem ve gerekli dış hava sınırı önemlidir. Dönüş ve egzoz dengesi kontrol edilir. Çatı taşıyıcısı, kaide, su yalıtımı ve servis erişimi ilgili uzmanlarla koordine edilir. Teslimde kısmi yük ve farklı vardiya programları da denenir.

Kullanım Sınırı
Ürün koşulu ve çalışan konforunu ayırır; bütün hacme otomatik aynı sıcaklık ve çalışma programı uygulamayız.
Fanı kanal ve raf düzeniyle birlikte seçiyoruz
Fan basıncını raf, kanal ve menfez düzeniyle birlikte kontrol ederek uzak bölgelerin debisini ölçeriz.
Dış Hava Kontrollüdür
Ekonomizer ve taze hava işlevini model koşulu ve nemle değerlendirir; dış havayı her durumda bedelsiz soğutma saymayız.
Yüksek raflar ve çatı hava kanallarıyla lojistik deposu

Depoda raf üstü ve çalışan seviyesi. Ölçüm bölgeleri ayrı şemada açıklanır.

Kapı yükü gerçek programla hesaplanır.

Kapı sayısı ve açık kalma süreleri incelenir. İnsan ve ekipman kullanım bölgeleri belirlenir. Sızıntı yükü ve hava dağıtımı birlikte değerlendirilir; kapı kaynaklı sorun yalnız daha düşük termostat ayarıyla çözülmez.

  • Kapı ve vardiya programı
  • İşletme yükü ve kullanım sınırı
  • Yakın ve uzak bölge ölçümü

Seçimi ve Kapsamı Etkileyen Veriler

Sistem

İncelenen bilgi
Ürün, süreç ve konfor ihtiyacı.
Karara etkisi
Rooftop ile alternatifleri gerçek koşula göre karşılaştırır; her depoya aynı cihazı seçmeyiz.

Hava

İncelenen bilgi
Raf, tavan ve kanal direnci.
Karara etkisi
Fan ve menfezi birlikte seçer; kullanım seviyesindeki koşulu ölçeriz.

Kontrol

İncelenen bilgi
Vardiya ve dış hava.
Karara etkisi
Programı ve ekonomizeri minimum havalandırma ve nem hedefiyle koordine ederiz.

Yerleşim

İncelenen bilgi
Çatı ve servis sınırı.
Karara etkisi
Yapısal, yalıtım ve mekanik işleri ilgili uzmanlarla ayırarak koordineli teslim hazırlarız.

Sistem Seçiminde Teknik Koşullar

Ürün Gereksinimi ve Konfor

Depolanan ürünün sıcaklık/nem koşulları çalışan konforundan ayrı belirlenir. Yapı ve kapı yüklerini hesaplayıp rooftop ile alternatifleri gerçek kullanım ihtiyacına göre karşılaştırıyoruz.

Tavan Yüksekliği ve Tabakalaşma

Raflar ve tavan yüksekliği hava erişimini ve sıcaklık dağılımını değiştirebilir. Farklı yüksekliklerde ölçüm yapıyor; sensör ve menfez yerini çalışan seviyesindeki koşullarla kontrol ediyoruz.

Fan Basıncı ve Kanal Düzeni

Fan gerekli debiyi kanal, filtre ve menfez direncine karşı sağlamalıdır. Uzak menfez debisini ölçüyor; kullanım seviyesindeki hava akımı ve konforu belirlenen kapsamda değerlendiriyoruz.

Taze Hava ve Basınç Dengesi

Kontrollü dış hava doluluk ve süreç ihtiyacından belirlenir; kapı sızıntısı bunun yerine geçmez. Dönüş, egzoz ve dış hava dengesini değişken fan durumlarında doğruluyoruz.

Ekonomizerin Nem ve Kontrol Koşulu

Ekonomizer katkısı dış hava sıcaklığı, nem ve model kontrolüne bağlıdır. Minimum havalandırmayı koruyarak damperin komutunu, gerçek hava akışını ve geri bildirimini farklı koşullarda test ediyoruz.

Çatı ve Servis Entegrasyonu

Kaide, kanal, drenaj, su yalıtımı ve bakım erişimi çatı uzmanlarıyla koordine edilir. Filtre ve büyük parça değişim yolunu, soğutma ve fan testleriyle birlikte kontrol ediyoruz.

Ürün Gereksinimi ve Konfor — ayrıntılar

Depoda saklanan ürünün sıcaklık veya nem ihtiyacı varsa çalışan konforundan ayrı bir tasarım koşuludur. Proses veya ürün verisi olmadan uygunluk iddiası verilmez. Yapı kabuğu, aydınlatma ve kapı sızıntısı yük hesabına girer. Yüksek hacmin tamamını aynı düzeyde şartlandırma kararı gerçek kullanımla değerlendirilir. Rooftop seçimi tek metrekare katsayısına dayanmaz; alternatif sistemler de aynı ihtiyaç üzerinden karşılaştırılır.

Kontrol: Ürün ve çalışan koşullarını ayrı tanımlar; kapasiteyi yapı ve kullanım yüküyle birlikte hesaplarız.

Tavan Yüksekliği ve Tabakalaşma — ayrıntılar

Yüksek hacimde farklı seviyelerde sıcaklık dağılımı oluşabilir. Sensörün tavana yakın olması kullanım seviyesinin koşulunu göstermeyebilir. Üfleme jetinin erişimi ve dönüş konumu değerlendirilir. Raflar hava yolunu daraltabilir veya kısa devre yaratabilir. Karıştırma ihtiyacı ve enerji etkisi ayrıca incelenir; sadece güçlü fan seçmek uygun konfor sağlamaz. Ölçüm farklı yükseklik ve temsilî bölgelerde yapılarak gerçek dağılım kontrol edilir.

Kontrol: Raf ve tavan kesitiyle hava erişimini kontrol eder; sensör konumunu farklı seviyelerdeki gerçek ölçümle doğrularız.

Fan Basıncı ve Kanal Düzeni — ayrıntılar

Rooftopun fanı kanal, filtre ve menfez direncine karşı gerekli debiyi sağlamalıdır. Uzun çatı kanalı veya sonradan değişen raf güzergâhı çalışma noktasını etkileyebilir. Nominal soğutma kapasitesi doğru olsa bile düşük debi performansı bozar. Fan verisiyle sistem kaybı birlikte kontrol edilir. Uzak menfezlerin debisini ölçer; kullanım seviyesindeki hava akımını ve çalışan konforunu belirlenen kontrol kapsamına göre değerlendiririz. Hava hızı ölçümü gerekiyorsa yöntem ve noktalar teslim planında ayrıca belirtilir. Yüksek fan ayarı eksik kanal tasarımının koşulsuz çözümü sayılmaz.

Kontrol: Gerçek kanal kaybını fan verisiyle eşleştirir; uzak menfezlerin debisini ölçer, kullanım seviyesindeki hava akımını ve çalışan konforunu belirlenen kontrol kapsamıyla değerlendiririz.

Taze Hava ve Basınç Dengesi — ayrıntılar

Taze hava ihtiyacı doluluk ve süreç koşuluna göre belirlenir. Sevkiyat kapılarından gelen kontrolsüz hava gerekli kontrollü havalandırmanın yerine sayılmaz. Dönüş, egzoz ve dış hava dengesi cihaz konfigürasyonuyla değerlendirilir. Damperin açıklık yüzdesi tek başına debiyi göstermez; hava akışı çalışma koşulunda doğrulanır. Değişken fan çalışmasında minimum dış hava sınırı korunmalıdır. Proses kirleticileri varsa özel havalandırma değerlendirmesi gerekebilir.

Kontrol: Dış hava, dönüş ve egzozu birlikte ölçer; kapı sızıntısını kontrollü havalandırma miktarıyla karıştırmayız.

Ekonomizerin Nem ve Kontrol Koşulu — ayrıntılar

Uygun dış havada ekonomizer soğutmaya katkı sağlayabilir. Ancak sadece kuru termometre sıcaklığı bazı uygulamalarda yeterli karar değildir; nem ve iç koşul dikkate alınır. Minimum dış hava, damper ve egzoz kontrolü korunur. Modelin desteklediği sensör ve kontrol yöntemi doğrulanır. Serbest soğutma bütün yıl bedelsiz kapasite anlamına gelmez. Teslimde dış hava uygun ve uygun olmayan senaryolar ile gerçek damper geri bildirimi test edilir.

Kontrol: Ekonomizer mantığını model ve nem koşuluyla eşleştirir; damper komutunu gerçek hava ve geri bildirimle test ederiz.

Çatı ve Servis Entegrasyonu — ayrıntılar

Rooftop kaidesi, çatı taşıyıcısı ve su yalıtımı ilgili uzmanlarla koordine edilir. Kanal bağlantısı, drenaj ve servis erişimi birlikte çözülür. Cihazın çatıya taşınması yapısal uygunluk onayı değildir. Filtre ve büyük parçaların değişim güzergâhı korunur. Titreşim ve yakın mahallere ses etkisi değerlendirilir. Kaide, kanal bağlantısı, drenaj ve bakım erişimini soğutma ve fan testleriyle birlikte kontrol ederiz; yalnız cihazın ilk çalışması eksiksiz uygulama sayılmaz.

Kontrol: Kaide ve yalıtımı uzman detaylarıyla kontrol eder; filtre, parça sökme ve drenaj erişimini sahada doğrularız.

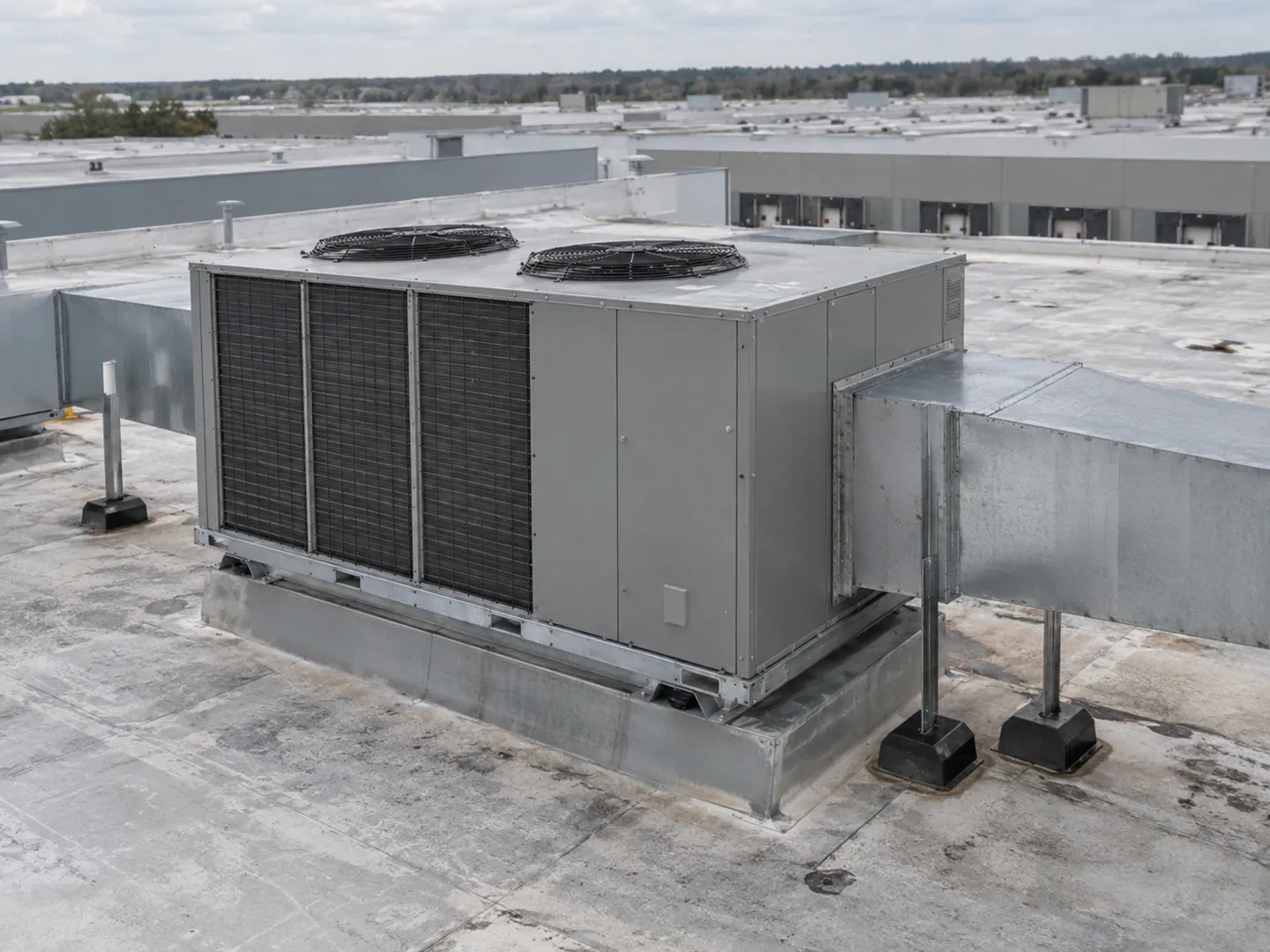

Çatıda konumlandırılmış paket klima ünitesi

Paket klima cihazı. Taze hava ve ekonomizer seçenekleri model konfigürasyonundan doğrulanır.

Depo çatısında rooftop cihazı ve kanal bağlantıları.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Depo kullanımına göre ihtiyaç

Sevkiyat, yüksek raf ve vardiya değişimi aynı yük ve kontrol koşulunu oluşturmaz.

Sevkiyat alanı

Kapı sayısı, açık kalma süresi ve insan/ekipman kullanım bölgeleriyle sızıntı yükü ve hava dağıtımı incelenir.

Yüksek raflı depo

Raf/tavan kesitiyle üfleme ve dönüş yolu planlanır; raf üstü ile çalışan seviyesindeki sıcaklıklar karşılaştırılır.

Değişken vardiya

Gece ve düşük dolulukta aktif zonlar, minimum dış hava ve cihazın desteklediği kontrol işlevleri belirlenir.

Ürün depolama koşulu

Ürünün gerekli sıcaklık ve nemi ayrı tasarım satırıdır; çalışan konforu bu gereksinimin yerine kullanılamaz.

Depoda ölçüm seviyeleri ve cihaz özellikleri

Depoda örnek ölçüm bölgeleri raf üstü, çalışan seviyesi ve yakın/uzak menfezlerdir. Gerçek noktalar raf ve kanal planında belirlenir.

Kavramsal depo ölçüm bölgeleri

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçekli depo planı veya gerçek ölçüm noktaları değildir.

  1. Raf üstü seviye

    Sıcaklık tabakalaşması

  2. Çalışan seviyesi

    Sıcaklık ve hava akımı değerlendirmesi

  3. Uzak menfez

    Hedef ve gerçek debi

  4. Kontrol sensörü

    Temsil ettiği bölge kontrol edilir

Bağlantılar

  • Raf üstü seviye öğesinden Çalışan seviyesi öğesine bağlantıDikey profil karşılaştırması
  • Uzak menfez öğesinden Çalışan seviyesi öğesine bağlantıHava erişimi
  • Kontrol sensörü öğesinden Çalışan seviyesi öğesine bağlantıTemsil kontrolü
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal depo ölçüm bölgeleriÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Raf üstü seviye → Çalışan seviyesi · Dikey profil karşılaştırmasıUzak menfez → Çalışan seviyesi · Hava erişimiKontrol sensörü → Çalışan seviyesi · Temsil kontrolü1Raf üstü seviye2Çalışan seviyesi3Uzak menfez4Kontrol sensörü

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontrol bölgesi / özellikGerekli bilgiDoğrulama
Raf üstü ve çalışan seviyesi
Farklı yüksekliklerde sıcaklık ve sensör konumu
Aynı vardiya ve cihaz durumunda ölçüm
Yakın/uzak menfez
Hedef ve ölçülen hava debisi
Hava balansı ve fan/kanal seçimi
Taze hava
Modelin damper, fan ve minimum dış hava seçeneği
Gerçek dış hava/dönüş/egzoz dengesi
Ekonomizer
Model sensör ve nem/kontrol koşulu
Uygun/uygun olmayan dış hava senaryosu

Çatı işleri: dahil ve ayrı sorumluluklar

Teklifte her işin sorumlusu ve sınırı ayrı belirtilir; cihaz taşıma işi yapısal uygunluk onayı değildir.

Çatı kalemiSorumlulukDahil / ayrı iş sınırı
Taşıyıcı kontrolü
İlgili yapı uzmanı
Yük ve mevcut taşıyıcının değerlendirmesi; mekanik montajdan ayrı onay
Kaide
Mekanik ve yapı detaylarının koordinasyonu
Model bağlantısı, yük aktarımı ve uygulama sınırı
Su yalıtımı
İlgili çatı/yalıtım uygulayıcısı
Penetrasyon ve kaide çevresinin yalıtım detayı
Vinçle taşıma
Kaldırma işini yürüten ekip
Erişim, saha/çatı programı ve taşıma bedeli
Büyük parça değişim yolu
Mekanik bakım ve çatı erişim koordinasyonu
Söküm alanı, güzergâh ve gelecekteki bakım erişimi

Kontroller ve teslim

Kontroller ve Teslim

Yük ve Yerleşim

Ürün koşulu, kapı programı ve raf planını doğrularız. Sensör ve menfez konumunu gerçek saha düzeniyle karşılaştırır; değişen kanalı fan hesabına işleriz.

Hava Balansı

Üfleme, dönüş, dış hava ve egzozu inceleriz. Uzak bölgelerde debiyi ve farklı seviyelerde sıcaklığı ölçer; damper düzenlemesi sonrası sonuçları tekrar kaydederiz.

Kontrol Senaryosu

Farklı vardiya, düşük yük ve ekonomizer koşullarını test ederiz. Minimum dış hava ve nem sınırını korur; komutla gerçek damper veya cihaz tepkisini birlikte doğrularız.

Çatı Teslimi

Kaide, drenaj ve servis erişimini ilgili uzman koordinasyonuyla kontrol ederiz. Program ve bakım noktalarını işletmeye açıklar; test koşulları ve son uygulama planını teslim ederiz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Zoned Rooftop Systems
  2. Trane — Chilled Water Systems Air Conditioning Clinic
  3. ASHRAE Handbook 2025, Chapter 21 — Duct Design
  4. ASHRAE Handbook 2025, Chapter 16 — Ventilation and Infiltration

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Rooftop her depo için uygun mu?

Hayır. Ürün veya proses koşulu, tavan yüksekliği, kapı trafiği ve çalışma alanları değerlendirilmelidir. Paket sistem bazı yapılarda uygun olabilir, ancak tek seçenek değildir. Gerçek yük ve hava dağıtımı hesabını yapar; alternatif sistemleri aynı kullanım hedefi ve bakım koşuluyla karşılaştırarak teknik seçim oluştururuz.

Depodaki bütün hava aynı sıcaklıkta olmalı mı?

Kullanım gereksinimi belirleyicidir. Ürün koşulu varsa ayrı değerlendirilir; çalışan konforu kullanım seviyesinde incelenir. Yüksek hacimde tabakalaşma olabilir. Sensör ve hava erişimi buna göre seçilir. Bütün hacme otomatik aynı hedefi uygulamayız; farklı yükseklik ve bölgelerde gerçek ölçümle çalışma koşulunu doğrularız.

Kapı açılmaları nasıl hesaba katılır?

Kapı sayısı, açık kalma süresi, sevkiyat programı ve dış hava incelenir. Kontrolsüz sızıntı yükü kontrollü taze hava ihtiyacının yerine geçmez. Sorunu yalnız düşük termostat ayarıyla çözmeyiz. Hava dağıtımı ve kullanım bölgeleriyle birlikte değerlendirir, yük hesabının hangi kapı kabulüne dayandığını açıkça belirtiriz.

Ekonomizer sürekli tasarruf sağlar mı?

Uygun dış hava ve kontrol koşulunda katkı sağlayabilir; bütün yıl aynı sonuç beklenmez. Nem, minimum havalandırma ve modelin sensör mantığı önemlidir. Damper açıklığı gerçek debiyle aynı değildir. İşlevi farklı koşullarda test eder; kesin yıllık kazanç için kullanım ve iklim verisini ayrıca değerlendirmek gerektiğini açıklarız.

Yeni raflar sistemi etkiler mi?

Raflar üfleme erişimini, dönüş yolunu ve sıcaklık dağılımını değiştirebilir. Kanal veya menfez taşınırsa fan hesabı da güncellenir. Eski planın uygun olması yeni yerleşimi otomatik doğrulamaz. Gerçek raf düzeniyle hava dağılımını yeniden inceler, temsilî debi ve sıcaklık ölçümleriyle revizyon ihtiyacını belirleriz.

İŞLETME VE BAKIM

Depo rooftop sisteminde işletme sırasında ne izlenir?

Vardiya, raf düzeni ve kapı kullanımı değiştikçe sistemin gerçek çalışma koşulları da değişebilir. Kontroller cihazın özellikleri ve işletme ihtiyacıyla birlikte planlanır.

Filtre ve hava yolu

Filtrelerin durumu, dönüş ve üfleme yolundaki engeller kontrol edilir. Raf veya kanal düzeni değiştiğinde uzaktaki hava dağıtımı yeniden değerlendirilir.

Dış ünite ve drenaj

Çatıdaki serpantin yüzeyleri, su tahliyesi ve erişim koşulları yetkin bakım ekibince incelenir; güvenli çatı erişimi işletmeyle koordine edilir.

Kontrol ve vardiya

Cihazın desteklediği damper, sensör ve çalışma programları gerçek kullanımla karşılaştırılır. Ekonomizer varsa dış hava ve nem koşullarına göre çalışması kontrol edilir.

Ölçüm ve kayıt

Temsilî bölgelerdeki sıcaklık ve hava dağılımı, varsa ürün koşulları ve önceki test kayıtlarıyla karşılaştırılır. Değişiklikler ve açık işler bakım dosyasında tutulur.

Bakım aralığı ve soğutucu devresine müdahale, üretici talimatları ve yürürlükteki gerekliliklere göre yetkin ekipçe belirlenir.
