Klima Sistemleri
VRF Dış Ünite Çatı ve Teras Montajı
VRF dış ünitesinin çatı ve teras yerleşimini hava yolu, servis erişimi ve gerçek boru güzergâhıyla birlikte planlarız. SCA Mühendislik mekanik montajı yapısal kaide, su yalıtımı ve kaldırma işleriyle ilgili uzmanlar arasında koordine eder.

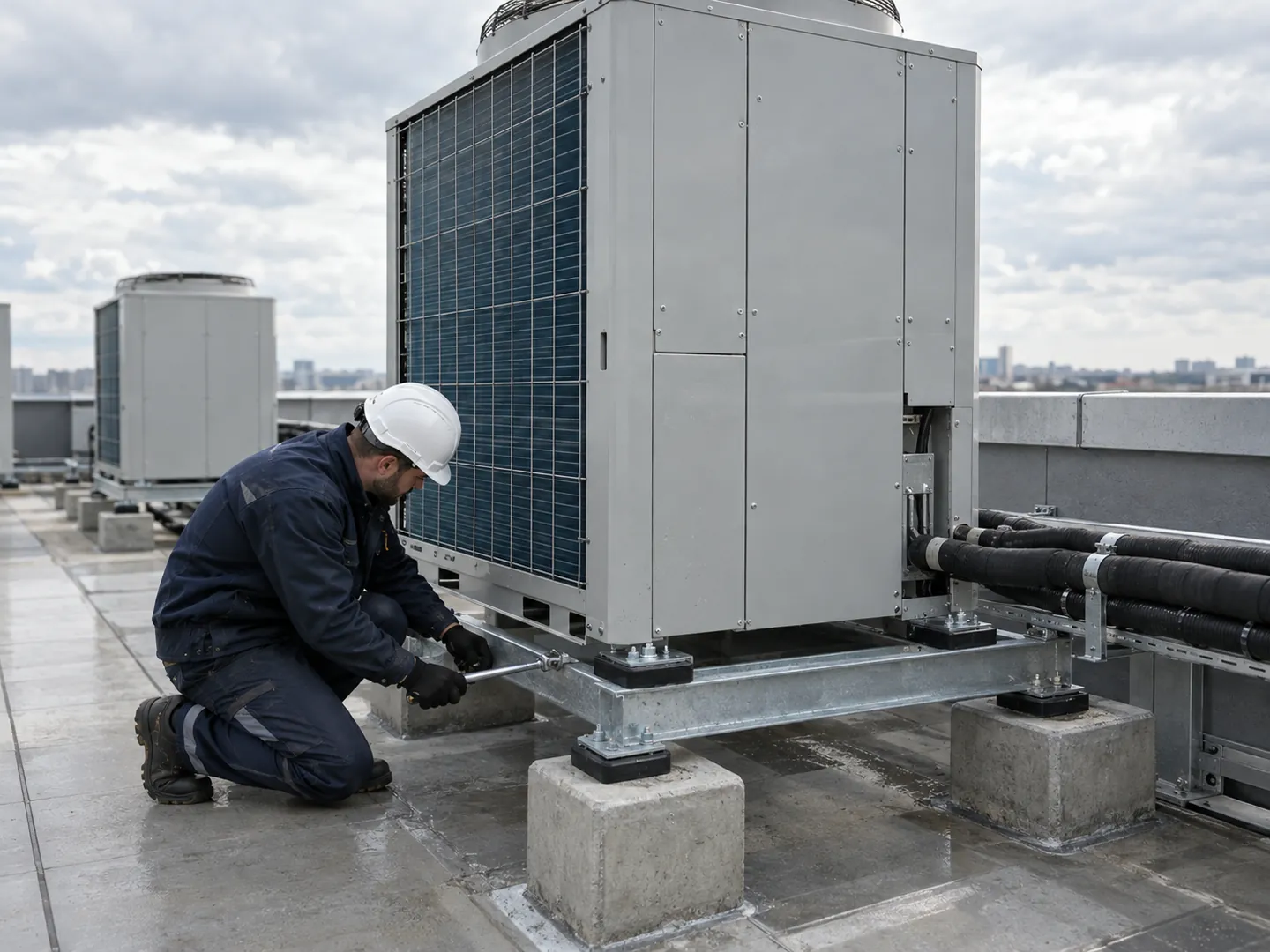

Çatı dış ünite yerleşimi, hava yolları ve servis alanı.
Kapsam ve Teklif
Sığan cihaz, uygun yerleşim anlamına gelmez
Cihazın çalışması, taşınması ve bakımda sökülmesi birlikte değerlendirilir.
Kapsamın sınırları
- Yapısal uygunluk, çatı güvenliği ve yalıtım onayı ilgili uzmanların sorumluluğuyla alınır.
- Akustik inceleme ve özel kaldırma işleri teklif kapsamıyla netleşir.
Teklif Kapsamı
Çatı montajı, taşıma ve altyapısıyla fiyatlanır.
Kaide, kaldırma lojistiği, çatı erişimi ve boru güzergâhı teklif kapsamını değiştirir. Su yalıtımı, elektrik ve yapısal işler arasındaki sorumluluk sınırları açıkça belirtilir. Akustik önlem veya mevcut cihaz taşıması ayrıca değerlendirilir. Keşifte yalnız montaj işçiliğini değil, çalışan ve bakım yapılabilir sistem teslimini tarif eder; üretici sınırını aşan ucuz konumu uygun seçenek olarak sunmayız.
- Taşıma ve çatı erişimi
- Kaide, yalıtım ve uzman koordinasyonu
- Yeni hat uzunluğu ve kot
- Akustik, drenaj ve servis alanı
Teklif İçin Gerekli Bilgiler
- Çatı planı, parapet ve taşıyıcı bilgileri
- Cihaz modelleri ve ağırlıkları
- İç ünite kotları ve şaft güzergâhı
- Taşıma, servis ve komşu mahal koşulları
SAHADAN ÖRNEKLER
İlgili projeler
Bu hizmet kapsamındaki uygulamalarımızı inceleyin.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Sistem Seçimi ve Uygulama
Çatıdaki parapet, dekoratif kapama veya yakındaki cihazlar sıcak havanın emişe geri dönmesine neden olabilir. Dış ünitenin açık havada bulunması yeterli hava dolaşımı sağladığını göstermez. Yan yana ve karşılıklı yerleşim koşulları model dokümanından alınır. Servis kapaklarının açılması, fan veya kompresör müdahalesi ve güvenli yürüyüş alanı ayrıca değerlendirilir.
Taşıyıcı kaide ve çatı bağlantısı yapısal kontrol gerektirir. Mekanik cihaz seçimi bu uzmanlıkların yerine geçmez. Titreşim izolatörü, boru esnekliği ve su yalıtım detayları koordine edilir. Isıtma çalışmasında dış ünitede oluşan su ve kış koşulları tahliye planına dahil edilir. Montajdan önce taşıma güzergâhı, kaldırma yöntemi ve sahadaki çalışma sınırları netleştirilir.
- Serbest Hava Yolu
- Emiş ve atışın parapet veya komşu cihazlarla kısa devre yapmasını önleyecek yerleşimi üretici koşullarıyla belirleriz.
- Uzman Koordinasyonu
- Kaide, çatı taşıyıcısı ve su yalıtımını ilgili uzmanlarla değerlendirir; mekanik montajı yapısal uygunluk onayı gibi sunmayız.
- Bakımda Erişim
- Cihazı bugün yerleştirmek kadar yarın sökmek ve servis vermek için de yeterli alan ve güzergâh bırakırız.
Scala Restoran — VRF dış ünitelerinin boru bağlantılarını ve yalıtımını tamamladık.
Scala RestoranCihazlar birbirinin havasını kullanmamalı.
Parapet, komşu cihaz ve servis boşlukları birlikte çizilir. Çoklu yerleşimin model koşulları doğrulanır. Kaide ve çatı bağlantısı uzmanlarla koordine edilir; boru şaftı ile yürüyüş güzergâhı uygulama başlamadan belirlenir.
- Çoklu yerleşim şeması
- Taşıyıcı ve yalıtım koordinasyonu
- Servis ve sökme alanı
Kapama hava dolaşımını bozmamalı.
Dekoratif kafes veya kapalı niş içindeki cihazda emiş ve atış koşulları incelenir. Aşırı sıcak giriş havası ve alarm geçmişi değerlendirilir. Yalnız dekoratif kafes açıklığını büyütmek yerine emiş ve atış hava yollarını bütünüyle ve üretici boşluklarıyla birlikte kontrol ederiz.
- Emiş sıcaklığı ve geri dolaşım
- Kafes ve parapet engelleri
- Alarm ve performans geçmişi
Hava sesiyle yapı titreşimi ayrılır.
Komşu pencere ve çatı altındaki mahallerin etkilenmesi farklı yollarla oluşabilir. Cihaz yükü, fan sesi, kaide ve boru bağlantısı ayrı incelenir. İzolatör seçimini ağırlık dağılımı ve sistem koşuluna göre yapar; hava yolunu kapatan ses önlemi uygulamayız.
- Şikâyet saatleri ve çalışma yükü
- Kaide ve boru bağlantısı
- Hava yolu korunarak akustik değerlendirme
Çatı planında işaretlenen noktalar
Kavramsal plan gerçek cihaz mesafesi veya çatı geometrisi yerine kontrol edilecek ilişkileri gösterir.
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Ölçeksiz örnek çatı yerleşimidir. Cihaz ve kaide çizimi bir taşıyıcı hesap ya da statik uygunluk onayı değildir. Hava yönleri, servis boşlukları ve gerçek kaldırma noktaları seçilen model belgesi ve yetkin ekiplerin onaylı çalışma planıyla belirlenir.
Parapet / engel
Hava geri dolaşımına etkisi
Emiş yönü
Serbest dış hava girişi
Atış yönü
Sıcak havanın geri dönmemesi
Servis boşluğu
Kapak ve parça müdahalesi
Yürüyüş yolu
Güvenli erişim ve su tahliyesinden ayrım
Kaldırma noktaları
Model talimatı ve uzman çalışma planı
Bağlantılar
- Parapet / engel öğesinden Emiş yönü öğesine bağlantıEngel kontrolü
- Atış yönü öğesinden Emiş yönü öğesine bağlantıGeri dolaşım riski
- Yürüyüş yolu öğesinden Servis boşluğu öğesine bağlantıBakım erişimi
- Kaldırma noktaları öğesinden Servis boşluğu öğesine bağlantıTaşıma / sökme planı
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Aydın Tekstil: gerçek çatı dış ünitesi
Aydın Tekstil fotoğrafında çatı üzerindeki VRF dış ünitesi ve çelik kaide görülür. Scala detay fotoğrafı ise tamamladığımız dış ünite boru bağlantısı ve yalıtımını gösterir.
Aydın Tekstil çatı uygulaması
Fotoğraf çatıdaki dış üniteyi ve çelik taşıyıcı kaideyi gösterir. Görsel tek başına taşıyıcı hesap, statik onay veya titreşim ölçüm sonucu değildir.
Projeyi inceleyinScala Restoran bağlantı detayı
VRF dış ünitelerinin boru bağlantılarını ve yalıtımını tamamladık. Detay fotoğrafının kapsamı bu bağlantı işidir.
Projeyi inceleyinSeçimi ve Kapsamı Etkileyen Veriler
Yerleşim
- İncelenen bilgi
- Parapet ve çoklu cihaz planı.
- Karara etkisi
- Hava geri dolaşımını ve üretici boşluklarını kontrol eder; yalnız boş alana sığmayı yeterli bulmayız.
Taşıyıcı
- İncelenen bilgi
- Ağırlık ve montaj noktaları.
- Karara etkisi
- Yapısal ve yalıtım detayını ilgili uzmanlarla doğrular; mekanik sabitlemeyi bütün uygunlukların yerine koymayız.
Akustik
- İncelenen bilgi
- Komşu mahal ve bağlantılar.
- Karara etkisi
- Hava sesiyle titreşimi ayırır; hava yolunu daraltan çözümlerin cihaz çalışmasına etkisini kontrol ederiz.
Tesisat
- İncelenen bilgi
- Yeni konumun kot ve metrajı.
- Karara etkisi
- Üretici seçim hesabını günceller; eski konumun borulama ve şarj kabulünü otomatik korumayız.
Sistem Seçiminde Teknik Koşullar
Emiş ve Atış Kısa Devresi
Parapet ve yakın cihazlar atılan sıcak havayı emişe döndürebilir. Modelin tekli ve çoklu yerleşim boşluklarını koruyarak emiş sıcaklığını dış havayla karşılaştırırız.
Emiş ve Atış Kısa Devresi — ayrıntılar
Dış ünitenin attığı sıcak hava tekrar emişe dönerse cihaz dış ortam havasından daha sıcak havayı emerek çalışabilir. Parapet ve komşu ekipman bu riski artırır. Üreticinin tekli ve çoklu yerleşim boşlukları ayrı incelenir. Açık çatıya yerleştirme, uygun hava yolunu otomatik sağlamaz. Dekoratif kapama ve akustik ekran uygulanacaksa serbest hava alanı, atış yönü ve servis koşulu yeniden değerlendirilmelidir.
Kontrol: Parapet ve komşu cihaz etkisini yerleşim planıyla gösterir; çalışma sırasında emiş koşulunu dış havayla karşılaştırırız.
Kaide ve Taşıyıcı Düzen
Kaide ağırlık ve montaj noktalarına uygun seçilmeli, çatı taşıyıcısı uzman tarafından değerlendirilmelidir. Mekanik sabitleme yapısal uygunluk onayının yerine geçmez.
Kaide ve Taşıyıcı Düzen — ayrıntılar
Cihazın ağırlığı, ağırlık merkezi ve çalışma titreşimi kaide tasarımına girer. Çatı taşıyıcısının uygunluğu ilgili yapısal uzman tarafından değerlendirilmelidir. Mekanik ekibin cihazı kaideye sabitlemesi yapısal yeterlilik belgesi yerine geçmez. Kaide konumu, su yalıtımı ve boru geçişleri koordine edilir. Bakımda yük değişimi veya cihaz sökme koşulu da göz önünde bulundurulur; rastgele ayak yükseltmesi doğru taşıyıcı çözüm değildir.
Kontrol: Ağırlık ve montaj noktalarını uzman ekiple paylaşır; onaylı taşıyıcı ve su yalıtım detayını sahada kontrol ederiz.
Titreşim ve Boru Bağlantısı
Boru ve kaide üzerinden taşınan titreşim fanın hava sesinden farklıdır. İzolatör yükünü, boru desteğini ve hareket payını kaynak ayrımıyla değerlendiririz.
Titreşim ve Boru Bağlantısı — ayrıntılar
Titreşim yalnız cihaz ayağından değil, rijit boru veya bağlantı üzerinden de yapıya taşınabilir. İzolatör seçimi cihaz ağırlığı ve yük dağılımına uygun olmalıdır. Boru desteği, hareket payı ve branşman yerleşimi üretici koşullarıyla birlikte incelenir. Çok yumuşak veya yanlış yüklenmiş bir bağlantı otomatik iyileşme sağlamaz. Hava kaynaklı fan sesi ile yapısal titreşim farklı kontrol yöntemleri gerektirdiği için önce kaynak ayrımı yapılır.
Kontrol: Kaide ve boru üzerinden taşınan titreşimi ayrı inceler; izolatörün yüklenmesini ve bağlantı hareket payını doğrularız.
Defrost Suyu ve Drenaj
Isıtma ve defrost sırasında oluşan su yürüyüş alanından uzaklaştırılmalıdır. Model tahliye koşulunu çatı yalıtımı, kaide ve kış riskleriyle koordine ederiz.
Defrost Suyu ve Drenaj — ayrıntılar
Isıtma çalışmasında dış ünitede su oluşabilir; düşük dış sıcaklıkta tahliye çevresinde buzlanma riski değerlendirilir. Su yürüyüş alanına veya bina cephesine gelişigüzel bırakılmaz. Drenaj yöntemi, kaide yüksekliği ve model koşulları birlikte planlanır. Her cihaza aynı kapalı tava veya boru şeması uygulanmaz. Üretici talimatı ve yerel saha koşulu, tahliyenin çalışma ve bakım sınırını belirler.
Kontrol: Suyun çatıdan güvenli uzaklaşmasını ve kış koşulunu inceler; tahliyeyi servis güzergâhıyla çakıştırmadan düzenleriz.
Uzun Borulama ve Kot
Çatıya taşınan cihazın yeni hat uzunluğu ve kotu kapasiteyi etkileyebilir. Çap, kapasite düzeltmesi ve ilave akışkan hesabını güncelleriz.
Uzun Borulama ve Kot — ayrıntılar
Çatıya taşınan dış ünitede boru metrajı ve kot farkı kapasite seçimini etkileyebilir. En uzak iç ünite ve branşmandan sonraki mesafeler model tablosuna göre ayrı kontrol edilir. Yeni konumun yalnız mimari olarak uygun olması teknik uygunluk anlamına gelmez. Çap, eşdeğer uzunluk ve ilave akışkan hesabı güncellenir. Önceki yerleşime ait seçim dosyası çatı revizyonu sonrası değişmeden kullanılmaz.
Kontrol: Yeni konumun gerçek hat ve kot hesabını günceller; kapasite düzeltmesi ve şarj kaydını uygulamayla eşleştiririz.
Servis ve Kaldırma Lojistiği
Bugün cihazı kaldırmak ile yarın parça değiştirmek farklı erişim ihtiyacıdır. Kaldırma yöntemi, kapak açma ve güvenli servis güzergâhı uzmanlarla planlanır.
Servis ve Kaldırma Lojistiği — ayrıntılar
Cihazın yerine konması ile servis verebilmek ayrı ihtiyaçlardır. Kapak açma alanı, fan veya kompresör değiştirme güzergâhı ve güvenli erişim bırakılmalıdır. Kaldırma noktaları ve taşıma yöntemi model talimatına uygun koordine edilir. Yakın elektrik, parapet ve yaya alanları çalışma planına dahil edilir. Uygun kaldırma ve çatı güvenliği uzman ekiplerle belirlenir; servis için her seferinde geniş yapısal müdahale gerektiren konumdan kaçınılır.
Kontrol: Kapak ve parça sökme alanını gerçek ölçüyle kontrol eder; taşıma ve servis güzergâhını teslim planına işleriz.
Aydın Tekstil — çatı üzerindeki VRF dış ünitesi ve çelik kaide; fotoğraf yapısal uygunluk veya titreşim testi belgesi değildir.
Aydın TekstilTeklifte iş, sorumlu ve onay belgesi
Ekiplerin adları ve belge teslimi keşif ile sözleşmede netleşir; mekanik montaj tüm uzman onaylarını kapsıyor gibi sunulmaz.
İşSorumlulukOnay / kayıt
Kaide
Kaide tasarımı ve uygulaması için belirlenen ekip
Ağırlık, montaj noktası ve uygulama detayı
Yapısal uygunluk
İlgili yapısal uzman
Çatı yükü ve taşıyıcı uygunluk değerlendirmesi
Su yalıtımı
Çatı / yalıtım uzmanı
Geçiş, bağlantı ve yalıtım detayı
Mekanik sabitleme
Teklifte belirlenen mekanik ekip
Model montaj koşulu ve saha kontrol kaydı
Kontroller ve teslim
Yerleşim ve servis planının teslimi
Yerleşim Kontrolü
Emiş, atış ve servis boşluklarını model koşullarıyla karşılaştırırız. Parapet ve komşu cihazları plana işler; kapak ve parça değiştirme erişimini sahada ölçerek doğrularız.
Kaide Koordinasyonu
Onaylı kaide, montaj noktası ve su yalıtım detayını kontrol ederiz. Boru destekleri ve titreşim bağlantılarını inceler; yapısal uygunluğu ilgili uzman ekibin sorumluluğuyla kayıt altına alırız.
Çalışma ve Su
Cihaz çalışmasında emiş koşulunu ve olağandışı ses veya titreşimi inceleriz. Dış ünite su tahliyesini ve yürüyüş alanını kontrol eder; mevsimsel sınırları işletmeye açıklarız.
Son Şema
Gerçek boru güzergâhını ve kotu hesap dosyasına işleriz. Test ve şarj kayıtlarını tamamlar; servis, sökme ve güvenli erişim noktalarını güncel planla birlikte işletmeye teslim ederiz.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- Mitsubishi Heavy Industries — KXZ VRF Technical Catalogue
- Mitsubishi Heavy Industries — KXZ High Efficiency Technical Data
Sık Sorulan Sorular
Dış üniteyi her çatıya koyabilir miyiz?
Hayır. Taşıyıcı uygunluğu, üretici hava boşlukları, servis erişimi ve tesisat sınırları incelenmelidir. Çatının açık olması doğru hava dolaşımını garanti etmez. Kaide ve yalıtım detayını ilgili uzmanlarla koordine eder; gerçek boru metrajı ve kotu seçilen modelin koşullarıyla karşılaştırarak yerleşim kararını veririz.
Dekoratif kafes cihazı etkiler mi?
Kafes emiş veya atış yolunu daraltıyorsa etkileyebilir. Açıklık yüzdesi tek başına yeterli değerlendirme değildir; hava yönü ve sıcak geri dolaşım da önemlidir. Modelin yerleşim koşullarını korur, servis alanını kontrol ederiz. Görünüş amacıyla yapılan kapamanın kapasite ve alarm davranışını bozmasına izin vermeyiz.
Titreşim takozu her ses sorununu çözer mi?
Hayır. Fanın hava kaynaklı sesi ile yapıya taşınan titreşim farklıdır. Kaide, boru desteği ve bağlantılar ayrı incelenir. İzolatörün yüklenmesi ve seçimi doğru olmalıdır. Şikâyetin hangi çalışma koşulunda oluştuğunu belirler; hava yolunu kapatmadan uygun akustik ve mekanik çözümü değerlendiririz.
Çatıya taşıma sonrası kapasite değişir mi?
Boru metrajı ve kot farkı değişirse kapasite düzeltmesi gerekebilir. En uzak hat ve branşman sınırları da yeniden kontrol edilir. Yeni konumun üretici koşuluna uygunluğu hesaplanmadan eski cihaz seçimine güvenmeyiz. Çap, ilave akışkan ve uygulama şemasını güncelleyerek devreyi yeniden doğrularız.
Dış ünitenin suyu neden planlanmalı?
Isıtma çalışmasında ve çözülme sırasında su oluşabilir. Yanlış tahliye, yürüyüş alanında su veya kışın buzlanma riski yaratabilir. Model talimatına uygun tahliye yöntemi seçilir; kaide ve çatı yalıtımıyla koordine edilir. Yaz denemesi, bütün kış koşullarının doğrulandığı anlamına gelmediği için mevsimsel sınırları açıklarız.
