Havalandırma Kanalı Montajında Fiyatlandırma ve Teklif Kapsamı

Havalandırma kanalı montajını kesit, özel parça, erişim ve teslim kapsamıyla fiyatlandırıyoruz. SCA Mühendislik, malzeme ve işçilik miktarlarını aynı teknik tarifte ayırarak keşif sonrası karşılaştırılabilir teklif hazırlıyor.

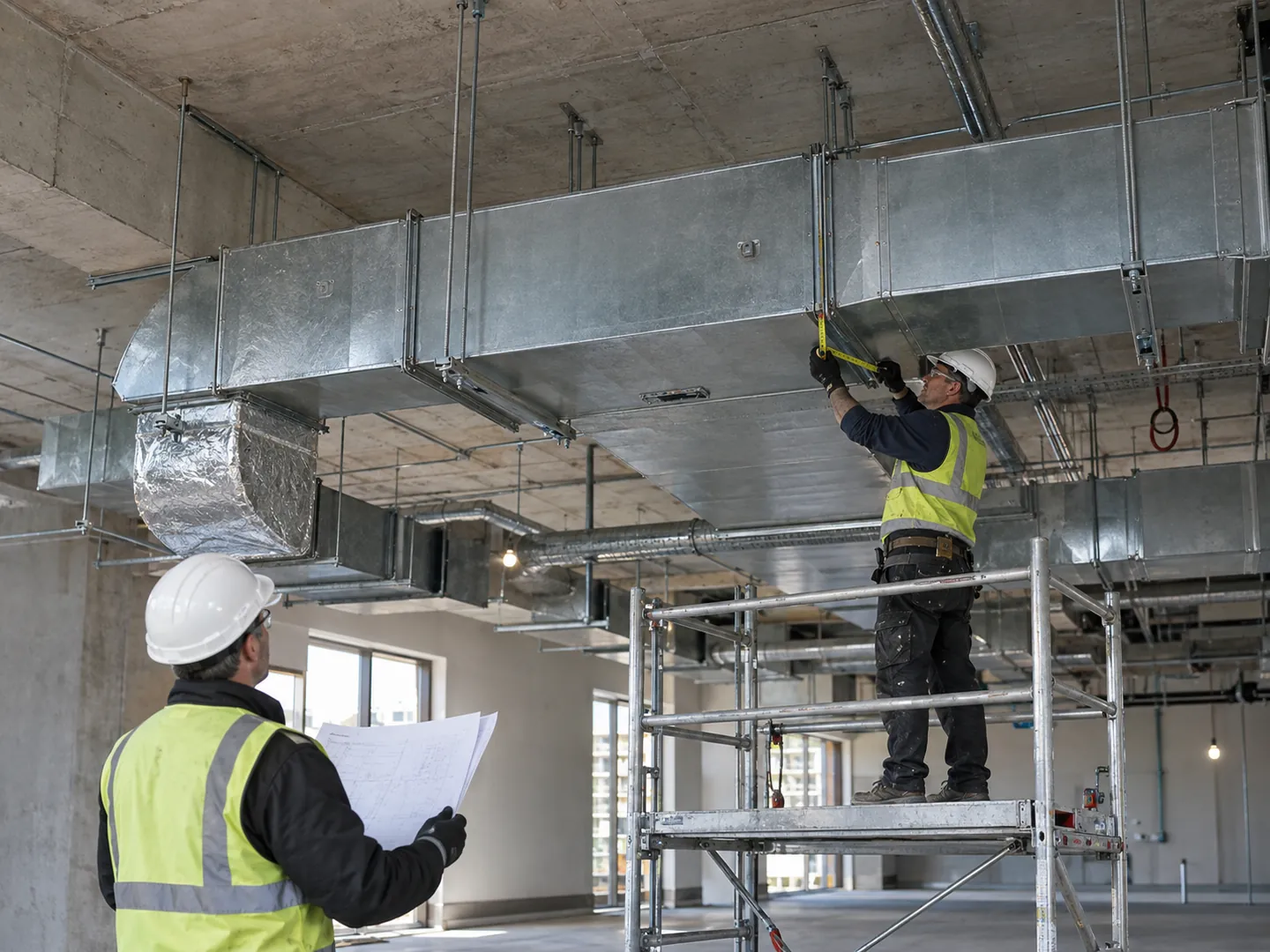

Montajı yapılan havalandırma kanalları, kanal örnekleri ve metraj araçlarını gösteren kavramsal keşif ve teklif görseli.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları

SAHADAN ÖRNEKLER

İlgili projeler

Bu hizmet kapsamındaki uygulamalarımızı inceleyin.

Diğer 17 projeyi göster
Bu sayfada

Kapsam ve Teklif

Teklifin miktar ve sorumluluk sınırı

Aşağıdaki satırlar bedel içermeyen teklif hazırlık örneğidir; miktarlar proje ve keşifle kesinleşir.

Hizmette ele alınan işler

  • Kesitli kanal ve bağlantı parçası metrajı
  • Askı, birleşim ve seçilen izolasyon tarifi
  • Teklifte tanımlanan ölçüm ve teslim kayıtları

Kapsamın sınırları

  • Tavan söküm/kapatma, elektrik ve duruş işleri sorumlusu ile yazılır.
  • Her özel parçanın dahil olduğu fiyat birimi belirtilir.
  • Kesin birim bedel ve toplam tutar keşif sonrası belirlenir.

Gerçek Bütçe, Tanımlı Kapsamdan Çıkar

Keşif sonrasında malzeme, imalat, montaj, izolasyon ve ölçüm için ayrı kalemler içeren teklif hazırlıyoruz. Kesit ve bağlantı parçası metrajı, çalışma yüksekliği ve işletmenin duruş koşulu her kalemin miktarını etkiler. Örnek teklif tablosunda birimi ve kapsamı gösteriyoruz; bedel keşif sonrası belirlenir. Kaldırma, tavan müdahalesi ve ölçüm sorumlulukları yazılı sınırla değerlendirilir. Mevcut projeyi ve saha fotoğraflarını ön inceleme için paylaşabilirsiniz.

  • Kesit ve sac kalınlığına göre metraj
  • Özel bağlantı parçalarının imalatı
  • Erişim, iskele ve işletme duruşu
  • İzolasyon, test ve balans kapsamı

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif Bilgileri

  • Kesitleri işlenmiş kanal planı
  • Tavan ve şaft ölçüleri
  • Mevcut fan ve cihaz bilgileri
  • Çalışma saatleri ve erişim koşulları

Kanal Montajı İçin Birim ve Kapsam

Yeni yapı, gece revizyonu ve dar şaft kapsamı

Her işte geçerli olmayan yardımcı çalışmalar, teklif öncesi sorumlu ve miktarıyla tanımlanır.

İş koşuluİskele / erişimSöküm / kapatmaDuruş sorumluluğu
Yeni yapı
Çalışma yüksekliği ve platform planı
Yeni tavan koordinasyonu; mevcut söküm varsa ayrıca
İş programı diğer tesisat ekipleriyle koordine edilir
Gece revizyonu
Giriş, çalışma izni ve güvenli platform
Toz kontrolü, atık taşıma ve ertesi gün kapatma
İşletme onaylı duruş penceresi ve yeniden açılış
Dar şaft
Parçanın taşıma açıklığı ve alet erişimi
Bölgesel açma, yangın geçişi ve yeniden kapatma
Etkilenen hatların izolasyonu ve kullanım planı

Bedeli Değiştiren Koşullar

Aynı uzunluktaki iki kanal hattı aynı miktarda sac ve montaj süresi gerektirmez. Büyük dikdörtgen kesitin çevresi, takviye ihtiyacı ve taşıma güçlüğü; küçük dairesel kanaldan farklıdır. Dirsek, redüksiyon, branşman ve özel bağlantılar düz metre içinde kaybolduğunda düşük görünen birim fiyat yanıltır. Biz metrajı eleman türüne göre ayırıyor, her fiyatın hangi malzeme ve birleşim ayrıntısını kapsadığını yazılı hale getiriyoruz.

İşletme açıkken yapılan gece montajı, dar şaftta revizyon ve boş bir yapıda seri uygulama farklı organizasyon gerektirir. Tavan sökümü, iskele, kaldırma, yangın bölmesi geçişi ve yeniden kapatma işleri teklif dışında bırakılırsa toplam bütçe büyür. Keşifte bu sınırları belirliyor; mevcut fanı koruyan revizyonlarda yeni kanal direncini de inceliyoruz. Ekonomiyi, yalnız ilk yatırım değil erişilebilir bakım ve ölçülebilir hava dağılımı üzerinden değerlendiriyoruz.

Eleman Bazında Metraj
Düz kanal, bağlantı parçaları (fittings), askılar ve terminal bağlantılarını ayrı sayıyoruz. Tek bir metre bedelinin gizlediği imalat ve saha işçiliğini görünür hale getiriyoruz.
Yazılı Kapsam Sınırı
İzolasyon, tavan müdahalesi, elektrik ve test işlerinin kim tarafından yapılacağını belirtiyoruz. Teklifler arasındaki farkı gerçek kapsam üzerinden değerlendiriyoruz.
Ulaşılabilir Bakım
Düşük yatırım için servis kapaklarını ve damper erişimini kaldırmıyoruz. Temizlik ve ayar yapılabilen bir hat, işletme sırasında yeniden söküm ihtiyacını azaltır.
Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — askılara monte edilen dairesel havalandırma kanalları.

Yapı Kredi Bomontiada

Açık Tavanda Seri Montaj

Mimari ve mekanik projeleri çakıştırıp tekrarlayan kesitleri standartlaştırıyoruz. Yüksek sayıda benzer parça imalat avantajı sağlayabilir; ancak kolon geçişi, sprinkler ve aydınlatma konumları kesinleşmeden seri üretime başlamıyoruz. Projede örnek bölüm istenirse montaj öncesinde bu bölümün birleşim ve askı ayrıntılarını onaylıyoruz.

  • Kesit bazında imalat listesi
  • Koordine edilmiş tavan kesiti
  • Numune bağlantı ve askı

Seçimi ve Kapsamı Etkileyen Veriler

Metraj

İncelenen bilgi
Kesitli güzergâh ve özel parça listesi
Karara etkisi
Düz kanal ve bağlantı parçalarının bedelini ayırır, teklifleri aynı imalat miktarı üzerinden karşılaştırırız.

Çalışma Ortamı

İncelenen bilgi
Yükseklik, erişim ve işletme saatleri
Karara etkisi
İskele, gece çalışması ve duruş organizasyonunu sahadaki koşula göre fiyat kapsamına alırız.

İzolasyon

İncelenen bilgi
Hava sıcaklığı, ortam nemi ve akustik hedef
Karara etkisi
Gerekli kaplama türünü seçer; yoğuşma ve bakım ayrıntısını ayrı metrajla tarif ederiz.

Teslim

İncelenen bilgi
Debi hedefleri ve kabul yöntemi
Karara etkisi
Ölçüm, balans ve kayıtları yalnız montajdan ayrı fakat toplam sözleşmenin görünür parçası yaparız.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Örnek teklif: birim, miktar ve dahil işler

Bu tablo sözleşme veya fiyat listesi değildir. Teklifte kullanılacak birim yöntemi işin teknik tarifinde netleştirilir.

KalemBirim / miktar girdisiDahil / ayrıca tarifBedel
Düz kanal
m² sac alanı veya kesitle tanımlı m; proje metrajı
Malzeme, imalat ve birleşim yöntemi ayrı belirtilir
Keşif sonrası belirlenir
Dirsek / redüksiyon / branşman
Adet; geometri ve kesit listesi
Özel parça imalatı ve montajının birime dahil olup olmadığı
Keşif sonrası belirlenir
Askı ve sabitleme
Adet / takım; yük ve zemin tarifi
Ankraj, taşıyıcı izinleri ve varsa kaldırma ayrı yazılır
Keşif sonrası belirlenir
İzolasyon
m²; amaç ve katman tarifi
Birleşim, askı geçişi ve dış koruma kapsamı
Keşif sonrası belirlenir
Ölçüm ve balans
Sistem / terminal listesi
Yöntem, kayıt ve uygulama çizimi teslimi
Keşif sonrası belirlenir

Dairesel ve oval kanalda farklı imalat koşulları

Gerçek proje görselleri kesit ve montaj kapsamını gösterir; projelerin birim fiyatı veya toplam bedeli burada açıklanmıyor.

Yapı Kredi Bomontiada — dairesel kanal

Dairesel kanallar tavandaki askılara monte edildi. Teklifte çap, standart veya özel dirsekler ve çalışma yüksekliği ayrı miktar girdileridir.

Odak Koleji — oval kanal

Oval kanallar tavana monte edildi. Kesit, özel bağlantılar ve tavan içindeki erişim ihtiyacı aynı metre hesabının farklı işçilik kapsamı oluşturabileceğini gösterir.

Teklifin Teknik Koşulları

Metre ile Sac Alanı Aynı Şey Değildir

Kanal uzunluğu ile sac alanı farklı miktarlardır. Kesit, kalınlık ve özel parça hesabı aynı teklif tarifinde açıklanır; düz metre tek başına tüm imalatı temsil etmez.

Basınç Koşulu İmalatı Değiştirir

Basınç ve panel koşulu bağlantı, takviye ve sac seçimini etkiler. Teklifler aynı sızdırmazlık ve imalat şartıyla karşılaştırılarak yalnız kalınlık üzerinden karar verilmesi önlenir.

Bağlantı Parçaları ve Sistem Direnci

Dirsek ve branşmanın geometrisi sistem direncine katılır. Parçanın bedeli fan çalışma noktası ve ses koşuluyla birlikte değerlendirilir; ucuz imalat sonradan cihaz değişimini gerektirebilir.

İzolasyonun Teklif Sınırı

Isı, yoğuşma ve ses kaplamalarının amacı ayrı yazılır. Birleşim, askı ve yüzey koruması metraja dahil edilerek yalnız malzeme kalınlığına dayalı karşılaştırma yapılmaz.

Askı ve Yapı Bağlantısı

Askı yükü izolasyon ve aksesuarlarla birlikte değerlendirilir. Ankraj zemini ve yapı izni saha işçiliğini etkiler; tesisat elemanı onaysız taşıyıcı olarak kullanılmaz.

Teslim Bedeli Ölçümü Kapsamalı

Montajın bitmesi doğru hava dağılımını doğrulamaz. Ölçüm, balans ve gerekli sızdırmazlık kontrolünün yöntemi ile teslim sorumlusu teklif kalemlerinde açıkça belirtilir.

Metre ile Sac Alanı Aynı Şey Değildir — ayrıntılar

Kanal uzunluğu taşıma güzergâhını gösterir; sac tüketimini tek başına göstermez. Dikdörtgen kesitte çevre uzunluğu, dairesel kesitte çap; aynı metrede farklı yüzey alanı üretir. İmalat bedelini değerlendirirken kesit listesi, sac kalınlığı, bağlantı sistemi ve takviyeleri birlikte tanımlarız. Metrekare fiyatı kullanıldığında da dirsek ve branşman işçiliğinin hangi yöntemle hesaplandığını açıklığa kavuştururuz.

Kontrol: Teklif metrajında kesit, uzunluk, sac alanı ve özel parça adetlerinin birbirini doğruladığını; fire ve bağlantı parçalarının hesap yaklaşımının ayrıca açıkça yazıldığını kontrol ediyoruz.

Basınç Koşulu İmalatı Değiştirir — ayrıntılar

Sac kalınlığını yalnız genişlikten seçmek eksik olabilir; çalışma basıncı, panel boyu, destek aralığı ve üretici sistemi de belirleyicidir. İstenen sızdırmazlık koşulu birleşim ayrıntısını ve kontrol yöntemini etkiler. Bütün hatlara aynı kalınlık ve aynı mastik tarifini vermiyoruz. Fanın oluşturduğu çalışma koşuluna uygun imalatı tanımlayıp teklif karşılaştırmasını bu ortak teknik şart üzerinde yapıyoruz.

Kontrol: Kanal basıncı, bağlantı tipi, takviye ve sızdırmazlık beklentisinin teknik tarif ile fiyat listesinde aynı kapsamda ve açıkça yer aldığını doğruluyoruz.

Bağlantı Parçaları ve Sistem Direnci — ayrıntılar

Dar yarıçaplı dirsek ve keskin branşman daha ucuz üretilebilir; fakat basınç kaybı, dengesiz dağılım ve ses riski yaratabilir. Daha büyük fan almak bu yerleşim hatasını ekonomik biçimde düzeltmeyebilir. Özel parçaları yalnız adet olarak değil geometrileriyle birlikte tarif ederiz. Revizyonda mevcut fanın yeni sistem eğrisindeki çalışma noktasını değerlendirir, kanal bedelinin cihaz değişikliğine yol açıp açmadığını inceleriz.

Kontrol: Dirsek, redüksiyon ve branşman geometrilerini metraja bağlayıp bunların toplam direnç, fan çalışma noktası ve ses beklentisi üzerindeki etkisini birlikte inceliyoruz.

İzolasyonun Teklif Sınırı — ayrıntılar

Isı, yoğuşma ve ses amaçlı izolasyonlar aynı malzeme ve uygulama değildir. Soğuk hava taşıyan hattın dış yüzeyindeki yoğuşma riski; ortam nemi, kanal sıcaklığı ve kaplama sürekliliğiyle değerlendirilir. Buhar kesici birleşimler ve askı geçişleri maliyette görünmelidir. İç akustik kaplama seçilirse temizlenebilirlik, liflerin hava akımına karışmasını önleyen yüzey koruması ve kullanım uygunluğu değerlendirilir; yalnız kalınlık karşılaştırması yeterli olmaz.

Kontrol: İzolasyon amacı, malzeme, kalınlık, kaplama, birleşim ve askı köprülerinin fiyat kapsamına aynı açıklıkla ve uygulama ayrıntılarıyla birlikte yazıldığını doğruluyoruz.

Askı ve Yapı Bağlantısı — ayrıntılar

Kanalın ağırlığına sonradan eklenecek izolasyon ve aksesuarlar da katılır. Askı hesabı, sabitleme zemini ve yapısal izinler saha işçiliğini değiştirir. Mevcut bir tesisatı taşıyıcı olarak kullanmak veya uygunluğu bilinmeyen ankrajla montaj yapmak bedeli düşük gösterse de doğru çözüm değildir. Askılama malzemesini, gerekiyorsa titreşim ayırımını ve yükün yapıya aktarılacağı noktaları proje koordinasyonu içinde belirleriz.

Kontrol: Askı aralığı, ankraj zemini, toplam yük ve titreşim ayrıntısının sahadaki yapıyla uyumlu olduğunu; onaysız taşıyıcı kullanımının bulunmadığını birlikte kontrol ediyoruz.

Teslim Bedeli Ölçümü Kapsamalı — ayrıntılar

Montajın tamamlanması, tasarlanan havanın odalara ulaştığını kanıtlamaz. Damper ayarı, menfez debileri ve fan çalışma bilgileri ölçülerek teslim kapsamına alınmalıdır. Sızdırmazlık testi isteniyorsa bölüm sınırı ve kabul yöntemi önceden belirlenir. Bu işleri fiyat dışında tutup sonradan ayrı hizmete dönüştürmek teklifleri karşılaştırmayı güçleştirir. Nihai teklifin test, kayıt ve ayar sorumluluğunu açık şekilde kapsamasını sağlarız.

Kontrol: Balans, gerekli sızdırmazlık kontrolü, ölçüm kayıtları ve uygulama çizimlerinin hangi teslim bedeline dahil olduğunu ve kim tarafından hazırlanacağını yazılı doğruluyoruz.

Oval havalandırma kanallarını tavana monte ettik.
SCA uygulama fotoğrafı

Odak Koleji Akademi — tavana monte edilen oval havalandırma kanalları.

Odak Koleji Akademi

Kontroller ve teslim

Teklif ve İşin Teslimi

Metraj Mutabakatı

Saha güzergâhı ile onaylı kesit listesini eşleştiriyor, ilave özel parçaları kayıt altına alıyoruz. Revizyonların bedel ve süre etkisini imalattan önce netleştiriyoruz.

Birleşim ve Askı İncelemesi

Bağlantı, takviye, ankraj ve servis kapaklarını kontrol ediyoruz. İzolasyonla kapanmadan önce eksikleri tespit ederek yeniden kaplama gerektiren düzeltmeleri azaltıyoruz.

Hava Dağılımı Ölçümü

Çalışan sistemde terminal debilerini ve ayar konumlarını kaydediyoruz. Fan kapasitesi ile en uzak kolun talebini birlikte değerlendirip kolları ölçüm üzerinden dengeliyoruz.

Kapsamlı Teslim Dosyası

Uygulama çizimleri, ölçüm listesi ve bakım erişimlerini teslim ediyoruz. Kabul edilmeyen veya kapsam dışında kalan kalemleri belirsiz bırakmadan ayrı tutanakta belirtiyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE — Duct Design
  2. Lindab — Safe Air Duct System

Sık Sorulan Sorular

Metre fiyatı teklifleri karşılaştırmaya yeter mi?

Ancak aynı kesit, malzeme, bağlantı, askı ve teslim kapsamı tarif ediliyorsa anlamlıdır. Büyük kesit ile küçük kesitin düz metre fiyatı doğrudan karşılaştırılmaz. Dirsekler, izolasyon ve ölçüm işlerindeki farklar da toplam bedeli değiştirir. Biz önce ortak metraj ve teknik kapsam oluşturur, sonra birim bedelleri bu zeminde karşılaştırırız.

Yuvarlak kanal her zaman daha ucuz mu?

Güzergâh, çap, tavan boşluğu ve parça temini belirleyicidir. Standart dairesel elemanlar bazı projelerde montaj kolaylığı sağlayabilir; ancak dar tavanda gerekli kesitin sığmaması veya çok sayıda özel bağlantı bulunması avantajı değiştirebilir. Seçimi yalnız sac fiyatından değil, basınç kaybı, erişim ve toplam uygulama bedelinden yaparız.

İzolasyon fiyatın içinde midir?

Bu, teklifin yazılı kapsamına bağlıdır. Kanal montaj fiyatına otomatik olarak her izolasyon türünün dahil olduğu varsayılmamalıdır. Isı ve yoğuşma kontrolü, akustik kaplama ve dış koruma ayrı teknik tarifler gerektirir. Biz malzemeyi, kalınlığı, birleşim ayrıntılarını ve metrajı açıkça yazarak sonradan oluşabilecek kapsam anlaşmazlıklarını azaltırız.

Mevcut kanalları kullanmak bütçeyi azaltır mı?

Uygun kesit, temizlenebilirlik, sızdırmazlık ve sağlam askılama doğrulanırsa bazı bölümler korunabilir. Korozyonlu, erişilemeyen veya yeni debiyi taşıyamayan hattı korumak sonraki masrafı artırabilir. Keşifte korunacak ve değişecek bölümleri ayrı işaretler, mevcut fanın revizyon sonrasındaki uygunluğunu da bütçe çalışmasına dahil ederiz.

Teklif için hangi bilgileri göndermeliyim?

Mekân planı, mümkünse kesitli kanal projesi, cihaz bilgileri ve tavan fotoğrafları ön değerlendirmeyi hızlandırır. İşletmenin açık kalması gerekip gerekmediğini ve çalışma saatlerini de belirtmelisiniz. Bu belgeler ilk kapsamı oluşturur; kesin metraj, erişim ve yapısal bağlantı koşulları ise sahadaki keşifle netleştirilir.

Teklif Kapsamını Birlikte Netleştirelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
