3D BAĞLANTI ŞEMASI · ÇALIŞMA PRENSİBİ

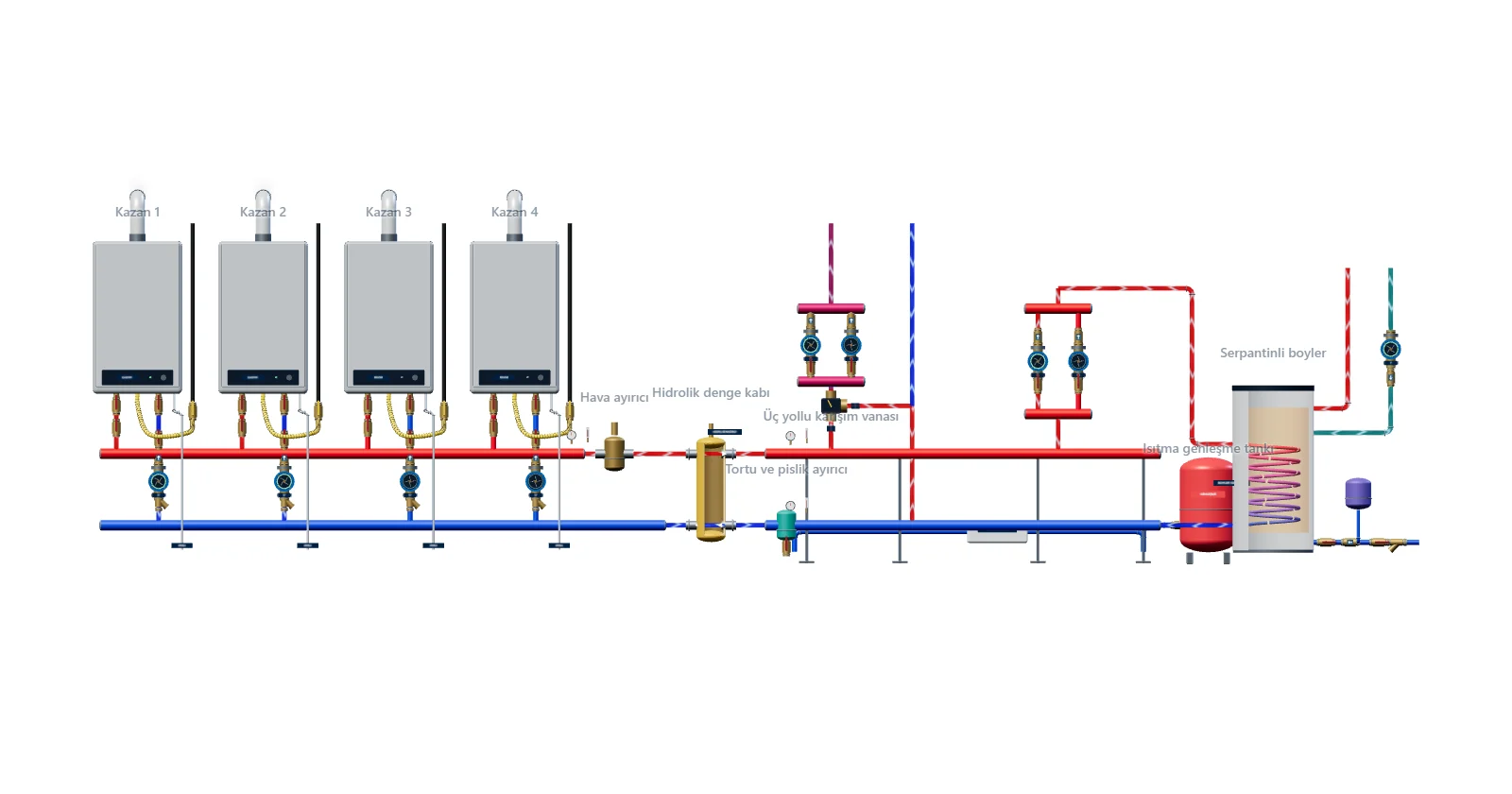

Kaskad Kazan, Karışımlı Isıtma ve Boyler Bağlantı Şeması
Birden fazla kazan ortak kolektörlerle çalışır; denge kabından sonra ısıtma ve boyler şarjı iki ayrı pompa grubuna ayrılır. Kazan kademelerini, ısıtma karışımını ve boyler serpantinindeki ısı aktarımını birlikte inceleyin.
Model açık başlar. Sürükleyerek döndürün, yakınlaştırın ve çalışma durumlarını değiştirin. Mobilde iki parmakla yakınlaştırabilir, Tam ekran düğmesiyle modeli büyütebilirsiniz.
Kaskad ısıtma ve boyler bağlantıları nasıl ayrılır?
Kaskad düzeninde her kazan kendi gidiş ve dönüş koluyla ortak primer kolektörlere bağlanır. Hava ayırıcıdan geçen gidiş, denge kabını besler. Sekonder tarafta bir motorlu karışım vanalı ısıtma devresi ve ayrı bir boyler şarj devresi bulunur. Kaynak düzen iki ila dört kazan içindir; 3D modelde dört fiziksel kazan ve seçilebilir çalışan kazan adedi gösterilir.
| Bileşen | Bağlantı ve görev |
|---|---|
| Kazanlar ve primer pompalar | Dört kazan kolu, ortak gidiş-dönüş kolektörleri; çalışan kazan adedi seçilebilir. |
| Isıtma karışım grubu | Üç yollu vana ve dönüş bypassı; bir asıl ve bir yedek pompa. |
| Boyler şarj grubu | Karışım vanasından bağımsız; bir asıl ve bir yedek şarj pompası. |
| Denge kabı | Ortak primer devre ile iki sekonder devre arasında hidrolik ayrım. |
Kaskad kazanlar ve primer dolaşım
Kazanların gidişleri ortak sıcak su kolektöründe, dönüşleri ortak dönüş kolektöründe birleşir. Her kazanın primer pompası kendi cihaz kolunda dolaşımı sağlar. Böylece sekonder ısıtma pompası veya boyler şarj pompası ile kazan pompası aynı eleman olarak değerlendirilmez. Modelde çalışan kazan sayısını değiştirdiğinizde ilgili kazan kollarındaki akış, pompa hareketi ve cihazın çalışma göstergesi birlikte değişir.
Bu seçim gerçek bir kapasite hesabı yapmaz. Kaskad kumandası, sahada ısı talebine, gidiş sıcaklığına, izin verilen modülasyon aralığına ve cihazın kendi kontrol mantığına göre kazanları sıralar. Devreye girme gecikmesi, çalışma saati dengelemesi ve arıza halinde davranış ayrıca tanımlanır. Ekrandaki bir, iki, üç veya dört kazan seçimi yalnızca bu kademeleri görsel olarak karşılaştırır.
Primer devrenin izolasyon vanaları, çekvalfleri, filtreleri ve emniyet donanımı cihaz bağlantı grubu ile birlikte ele alınır. Kaynak şema, pompa üniteleri ayrı temin edildiğinde her kazan altında gerekli armatürlerin bulunmasına özellikle dikkat çeker. Gerçek cihazın izin verilen basıncı ve bağlantı grubu doğrulanmadan başka bir kazanın emniyet düzeni kopyalanmaz.
Ortak kolektörler ve denge kabı
Gidiş kolektöründeki su önce hava ayırıcıya, ardından denge kabının primer girişine gelir. Sekonder çıkış, ısıtma ve boyler şarj gruplarının ortak besleme kolektörüne bağlıdır. Her iki devrenin dönüşü ortak sekonder dönüşte toplanır; tortu ve pislik ayırıcıdan sonra denge kabına ulaşır. Kazanların primer dönüşleri ise denge kabının karşı tarafındaki ortak dönüş kolektörüne bağlıdır.
Denge kabı kazan ve sekonder pompa grupları arasında hidrolik ayrım sağlar. Isı üretmez, depolama boyleri değildir ve karışım vanasının yerine geçmez. Eşit debide net dikey bypass oluşmaz. Primer debi fazla olduğunda kabın içindeki fazla su aşağı; sekonder debi fazla olduğunda dönüşün bir bölümü yukarı yönlenir. Kesit seçeneği bu farkı gösterir.
Gerçek projede kazan sayısı tek başına kolektör veya denge kabı çapını belirlemez. Tasarım debileri, gidiş-dönüş sıcaklık farkı, cihazların gerekli asgari dolaşımı, kolektör kayıpları ve denge kabı geometrisi birlikte değerlendirilir. Modelde görünen boru kalınlığı bir nominal çap veya imalat ölçüsü değildir.
Üç yollu karışım vanalı ısıtma devresi
Isıtma grubundaki motorlu üç yollu vana, sıcak besleme kolektörü ile tesisat dönüşünden gelen bypass kolunu birleştirir. A ağzından sıcak su, B ağzından daha soğuk dönüş suyu gelir; AB ağzından pompaya giden karışmış su çıkar. Pompaların ortak basma kolektörü ısıtma tesisatını besler. Isıtma dönüşünün bir bölümü vanaya geri dönebilir, kalan bölüm ortak sekonder dönüşe gider.
Bu vana, tek kazanlı yönlendirme şemasındaki vanayla aynı görevi yapmaz. Burada amaç iki çıkıştan birini seçmek değil, ısıtma gidişinin karışımını düzenlemektir. Modelde sıcak giriş payını azalttığınızda dönüş bypassındaki akış artar. Sıcak giriş yüzde yüz seçildiğinde bypass kapalı gösterilir. Bu oranlar örnek su paylarıdır; motorun elektriksel komut yüzdesi veya belirli bir vana karakteristiğiyle bire bir eşit kabul edilmez.
Isıtma grubunda iki pompa ortak emiş ve basma bağlantılarını paylaşır. Bu modelde biri asıl, diğeri yedektir; bağımsız iki ısıtma zonu gösterilmez. Gerçek sistemde vananın kumandası, ısıtma gidiş sensörü, pompa çalışma izni ve arıza sinyalleri birlikte değerlendirilir. Karışım kontrolü, kazanların kaskad sıralamasından ayrı bir kontrol görevidir.
Ayrı pompa grubuyla boyler şarjı
Boyler serpantini, ortak sekonder gidişten alınan ayrı şarj pompa grubuyla beslenir. Kaynakta bu grup da ortak bağlantılı iki pompadan oluşur. Modelde asıl şarj pompası çalışır, yedek pompa bekler. Sıcak su talebini açtığınızda kazan suyu serpantine gider; depolanan kullanım suyuna ısı aktarır ve ortak sekonder dönüşe gelir.
Boyler şarjı, ısıtma karışım vanasının A veya B konumuyla seçilmez. Isıtma devresi ve boyler devresi kendi pompa gruplarına sahip olduğu için modelde bağımsız açılıp kapanabilir. Sahada aynı anda çalışma, boyler önceliği veya kapasite sınırlandırması seçilen otomasyon stratejisine göre projelendirilir; ayrı hidrolik bağlantı tek başına sınırsız eşzamanlı kapasite anlamına gelmez.
Boylerin kullanım suyu tarafı kapalı kazan devresinden ayrıdır. Soğuk su beslemesi, sıcak su çıkışı ve kullanım suyu sirkülasyon dönüşü ayrı ağızlardır. Sirkülasyon pompası sıcak su dağıtımındaki dolaşımı sağlar; serpantini şarj eden asıl-yedek pompa grubunun yerine geçmez. Kesit görünümü serpantinin içindeki kazan suyu ile çevresindeki sıcak kullanım suyunu birlikte gösterir.
Genleşme, su besleme ve kontrol bağlantıları
Isıtma genleşme tankı ortak dönüşe kilitli vana üzerinden bağlıdır. Otomatik su besleme cihazı ortak dönüş hattına bağlıdır. Bu kaskad şemada ayrıca bir hızlı dolum bypassı gösterilmez. Kullanım suyu girişindeki hijyenik genleşme tankı kaynakta opsiyoneldir ve yalnızca kullanım suyu tarafına aittir. Bu iki genleşme tankının hacmi ve ön basıncı aynı yöntemle rastgele seçilmez.
Kaskad kumandası kazanlarla haberleşir; ısıtma karışım devresi ve boyler şarj devresi kendi sıcaklık bilgileri ve pompa kumandalarıyla ilişkilidir. Pompa enerji beslemesi, kontaktörler, seçici şalterler ve kumanda kabloları elektrik projesinde birlikte ele alınır. Kaynakta pompa besleme kesiti boş bırakılan yere model otomatik bir kablo kesiti atamaz.
Gaz hattı, baca ve yoğuşma drenajı her cihaz için ayrı izlenebilir. Gerçek kaskad uygulamasında gaz kapasitesi, baca sistemi, yoğuşma tahliyesi, servis açıklıkları ve su kalitesi koşulları cihazların uygulama belgeleriyle doğrulanır. Buradaki yatay sonlanan bacalar önceki 3D uygulamamızın görsel diliyle hazırlanmıştır; belirli bir ortak baca hesabını temsil etmez.
Uygulama öncesinde birlikte değerlendirilen konular
Bağlantı ilişkisi, cihaz seçimi ve boru hesabı aynı çalışma değildir. Gerçek uygulama için yapının ısıtma yükü, kullanım sıcak suyu ihtiyacı, cihazın dolaşım koşulları ve mevcut tesisatın basınç kayıpları birlikte ele alınır. Genleşme ve güvenlik donanımı, su kalitesi, bakım erişimi, gaz ve baca koşulları ayrıca kontrol edilir.
- Gidiş-dönüş güzergâhları ve servis erişimi
- Pompa görevi, çekvalf yönü ve izolasyon düzeni
- Boyler sensörü, motorlu vana ve kumanda ilişkisi
- Primer-sekonder debiler ve kolektör hesabı
- Kullanım suyu ile kazan suyunun ayrı tutulması
Kaskad kazan ve boyler hakkında sorular
Kaskad sistemde bütün kazanlar sürekli çalışır mı?
Hayır. Gerçek kumanda, talep ve cihazların çalışma koşullarına göre kademeleri belirler. Modelde çalışan kazan adedi seçilerek farklı durumlar karşılaştırılır.
Isıtma ve boyler aynı pompayı mı kullanır?
Bu şemada iki ayrı sekonder pompa grubu vardır. Biri karışımlı ısıtma devresine, diğeri boyler serpantinine hizmet eder. Her grupta asıl-yedek ilişkisi gösterilir.
Karışım vanası boyler önceliğini mi seçer?
Hayır. Isıtma gidişine sıcak besleme ve dönüş bypassından karışım sağlar. Boyler şarjı ayrı pompa grubundadır.
Denge kabı ile boyler aynı şey mi?
Hayır. Denge kabı primer-sekonder hidrolik ayrım sağlar; serpantinli boyler kullanım sıcak suyunu depolar ve kazan suyundan ısı alır.
Şemadaki dört kazan sabit bir kapasiteyi mi gösterir?
Hayır. Kazanların gerçek güçleri, tasarım debileri ve kapasite paylaşımı bu 3D örnekten çıkarılamaz; proje yükü ve cihaz seçimiyle hesaplanır.
