Mekanik Şaft ve Teknik Hacim Tasarımı: Mimarların Planda Ayırması Gereken Alanlar

Mekanik şaft tasarımı, mimari planda tesisat boşluğu etiketi taşıyan bir alan çizmekten çok daha kapsamlıdır. Şaft; hava kanallarını, su ve drenaj borularını, yalıtımı, taşıyıcı askıları, kat geçişlerini, yangın durdurucu detayları ve gerektiğinde bakım erişimini bir arada yöneten düşey bir altyapıdır. Teknik hacim ise cihazın yalnızca sığdığı değil; çalışabildiği, servis görebildiği ve ömrü bittiğinde değiştirilebildiği mekândır.

Bu iki alan erken tasarlanmadığında sorun genellikle uygulama projesinde ortaya çıkar. Alt katta uygun görünen şaft üst katta ıslak hacme, kirişe veya farklı bir kiracı planına denk gelebilir. Cihaz teknik odaya yerleşebilir ancak filtresi çekilemeyebilir. Servis kapısı yeterli görünür fakat değişim gününde ekipmanın koridordaki dönüşü mümkün olmayabilir. Sonuç, tavan yüksekliği kaybı, plan revizyonu, sahada kırma veya performansı düşüren sıkışık rotalardır.

Mimarlar için doğru yaklaşım, belirli bir standart şaft ölçüsü aramak değildir. Gerekli alan; sistem tipi, debi, kat sayısı, boru çapları, yalıtım, yangın zonları, akustik hedefler ve montaj yöntemine göre değişir. Bu rehber, kesin boyut vermek yerine doğru alanı proje özelinde üretmek için izlenecek karar mantığını açıklar.

Şaftın net kesiti ile mimari rezervasyonu aynı şey değildir

Mekanik hesap sonucunda bulunan kanal ve boru kesitleri, şaftın mimari ölçüsünü tek başına belirlemez. Her elemanın yalıtımı, flanşı, askısı ve montaj sırası vardır. Birbirine çok yakın hatlarda yalıtımın sürekliliği sağlanamayabilir; vanaya veya temizleme parçasına el erişmeyebilir. Duvar yapısı, kaplama ve uygulama toleransları da net kullanılabilir alanı azaltır.

Şaft ve teknik hacim kararlarını mekanik projelendirme hizmetimizle erken aşamada doğrulayabilirsiniz.

Mimari planda şaft rezervasyonu yapılırken üç katman düşünülmelidir: çalışan sistem katmanında kanal, boru, drenaj ve vanalar; yapım katmanında yalıtım, askı, flanş ve montaj boşluğu; işletme katmanında kontrol, temizlik, müdahale ve değiştirme erişimi. Şaftın yalnızca en büyük katındaki doluluğa göre çizilmesi de yeterli olmayabilir. Katlar boyunca hat sayısı artabilir, ayrılabilir veya yön değiştirebilir.

Düşey süreklilik: Her katı üst üste koymadan karar vermeyin

Şaft koordinasyonunun ilk testi, tüm katların ortak bir referans üzerinde üst üste okunmasıdır. Tekrarlayan kat planı bulunan yapılarda bile giriş, transfer, çatı ve teknik katlar farklıdır. Kiriş derinliği, merdiven kovası, ıslak hacim yerleşimi veya cephe gerilemesi düşey rotayı kesebilir. Bir hattın yatayda kısa bir manevrayla devam edeceği varsayımı; kanal yüksekliği, boru eğimi ya da yangın bölmesi nedeniyle sahada mümkün olmayabilir.

Mimari ekip hangi süreklilikleri kontrol etmeli?

Şaft duvarlarının bütün katlarda aynı referansla devam edip etmediği, döşeme ve kirişlerin geçiş alanını daraltıp daraltmadığı, bodrumda ana dağıtımın ve çatıda son bağlantının nereye çıktığı, ıslak hacim kolonlarının katlar arasında kayıp yapıp yapmadığı, kiracı sınırlarının erişimi engelleyip engellemediği ve farklı yangın bölmeleri arasındaki geçişlerin detaylandırılabilir olup olmadığı incelenmelidir.

Bu kontrol yalnız üç boyutlu model kullanan ekipler için değildir. İyi hazırlanmış plan çakıştırmaları ve iki kritik kesit de erken aşamada güçlü sonuç verir. Model kullanılıyorsa geometrik çakışmanın yanı sıra montaj ve servis alanları da nesne olarak tanımlanmalıdır; aksi hâlde model çakışmasız görünürken sistem erişilemez kalabilir.

Hangi hatlar aynı şaftta, hangileri ayrı düşünülmeli?

Tüm tesisatı tek bir büyük şaftta toplamak planda verimli görünebilir. Ancak sistemlerin çalışma, yangın, hijyen, akustik ve bakım koşulları farklıdır. Egzoz ile taze hava, yağlı kanal ile konfor havalandırması veya drenaj ile hassas cihaz bağlantıları arasındaki komşuluk proje özelinde değerlendirilmelidir. Ayrım yalnız duvar çekmek anlamına gelmez; erişim yüzlerini, yangın durdurucu uygulamayı ve katlardaki bağlantı rotalarını da etkiler.

Mimarın burada yapması gereken, kesin mühendislik kararını tek başına vermek değil; şaftın hizmet ettiği mahal gruplarını ve olası ayrım ihtiyacını erken görünür kılmaktır. Mekanik ekip hangi hatların birlikte yürüyebileceğini, hangilerinin bağımsız zon veya konstrüksiyon istediğini açıklar. Yangın danışmanı ve ilgili disiplinler de geçiş koşullarını proje kapsamına göre doğrular.

Bağlantı cephesini düşünün

Bir şaftın genişliği kadar hangi yüzünden bağlantı alınacağı önemlidir. Kat kanalları çıkarken keskin dönüşe zorlanıyorsa veya borular birbiri üzerinden atlamak zorundaysa, şaft içindeki düzen hızlıca bozulur. Şaftın koridora, ıslak hacme ya da servis alanına bakan yüzü; branşmanların tavan içindeki rotasını belirler. Bu nedenle şaft sığıyor mu sorusuna kat dağıtımı yapılabiliyor mu sorusu eklenmelidir.

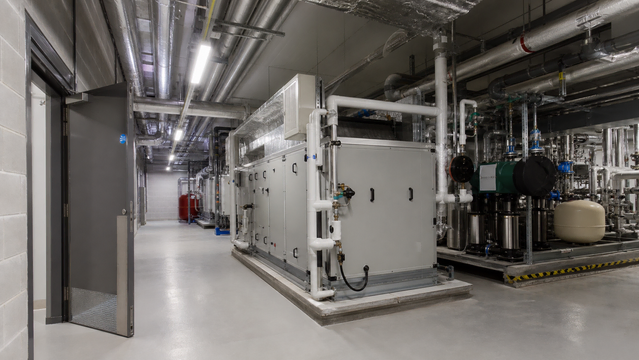

Teknik hacimde cihazın izi değil, çalışma zarfı çizilir

Teknik oda planlarında cihazlar çoğu zaman katalogdaki dış ölçüsüyle gösterilir. Oysa cihazın kapak açılımı, filtre çekme yönü, fan veya motor sökme alanı, bağlantı kolektörleri, elektrik panosu yaklaşımı ve drenajı vardır. Havalandırma cihazının hava alış ve atış bağlantıları için düzgün bir geçiş gerekebilir; pompa gruplarında vana ve ölçüm noktalarına erişim korunmalıdır.

Bir teknik hacim yerleşimi dört zarfı birlikte göstermelidir. Ekipman zarfı cihazın gerçek gövde ve bağlantılarını; servis zarfı açılan kapak ve çekilen parçaları; dolaşım zarfı teknisyenin kesintisiz yaklaşımını; değişim zarfı cihazın veya en büyük modülün ömrü sonunda çıkarılacağı rotayı kapsar. Bu zarfları paftada farklı çizgi tipleriyle göstermek, teknik odanın gereksiz büyümesini değil doğru biçimde kullanılmasını sağlar.

Teknik hacmin mimari konumu nasıl seçilir?

En kısa boru veya kanal rotası tek karar ölçütü değildir. Teknik hacmin çevresindeki mahaller, hava ve suya erişim, gürültü, titreşim, drenaj, su basması riski, servis aracı yaklaşımı ve bina içi lojistik birlikte ele alınır. Hassas bir toplantı odasının bitişiğindeki fanlı ekipman, yeterli yapısal ve akustik önlem ayrılmadıysa kullanıcı deneyimini bozabilir. Çatıdaki cihaz ise cephe silueti, teras kullanımı ve komşu yapı ilişkisiyle birlikte düşünülmelidir.

Kapı, eşik ve koridor ayrıntıları

Tavan bağlantılarında oluşabilecek riskler için asma tavan koordinasyonu rehberimizi inceleyin.

Servis kapısının net geçişi, kanat açılımı ve önündeki dönüş alanı cihaz taşıma rotasının parçasıdır. Yükseltilmiş eşik su kontrolüne yardımcı olabilir; ancak transpalet veya modül taşımasını zorlaştırabilir. Akustik kapı gereksinimi ile hava transferi ihtiyacı çelişebilir. Bu kararlar son detay aşamasına bırakılmadan, ekipman ve işletme yaklaşımıyla birlikte çözülmelidir.

Teknik oda ile bina dışı arasındaki rota plan üzerinde çizilmelidir. Yük asansörü kapasitesi, koridor köşeleri, sökülebilir cephe paneli, çatı kapağı veya geçici kaldırma noktası bu rotanın olası bileşenleridir. Cihazın kurulum gününde vinçle içeri alınmış olması, bakım ömrü sonunda aynı erişimin bulunacağı anlamına gelmez.

Yangın bölmesi, sızdırmazlık ve erişim birlikte çözülmeli

Şaftlar katlar ve bölmeler arasında süreklilik sağladığı için yangın ve duman geçişi açısından doğru detay ister. Döşeme geçişleri, duvar sınıfı, kapaklar, damperler ve uygulama sonrası boşlukların kapatılması ilgili proje gereklilikleri doğrultusunda koordine edilmelidir. Yangın durdurucu detay, sonradan kalan boşluğa dolgu yapmak değildir; eleman aralıkları ve erişim yüzleri uygulamaya izin vermelidir.

Kontrol veya bakım gerektiren bileşen kapalı bir duvarın içinde erişilemez bırakılmamalıdır. Bunun tersi de geçerlidir: gelişigüzel açılan büyük servis kapağı, bölmenin sürekliliğini ve mimari yüzey dilini bozabilir. Mekanik, mimari ve yangın disiplinlerinin kapak yeri ile detayını birlikte belirlemesi gerekir.

Asma tavan bağlantısında şaft ağzı neden kritik?

Şaft doğru boyutta olsa bile kat bağlantısı dar bir kiriş aralığına veya düşük tavanlı koridora açılıyorsa ana dağıtım zorlaşır. Kanalın şafttan çıkar çıkmaz yön değiştirmesi basınç kaybını ve tavan ihtiyacını artırabilir. Boruların vana grupları için uygun cephe bulamaması erişimi güçleştirir. Bu nedenle şaft ağzı, asma tavan disiplin koordinasyonuyla birlikte test edilmelidir.

Kanal rotasının performans etkisini hava kanalı basınç kaybı yazımızda okuyabilirsiniz.

Ana hava kanalında seçilen rota ve bağlantı parçaları, sistem basıncını da etkiler. Konuyu yalnız geometrik geçiş olarak görmemek gerekir. Erken aşamada yumuşak dönüş ve düzenli dağıtım için bırakılan alan, daha sonra daha yüksek fan gücüyle telafi edilmeye çalışılan bir sıkışmayı önler.

Mimarlar için pafta ve model kontrol listesi

Bütün kat planları ortak referansta çakıştırıldı mı? Şaftın net kullanım alanı, duvar ve kaplamadan sonra doğrulandı mı? Kanal, boru, yalıtım ve montaj boşlukları ayrı gösterildi mi? Kat branşmanlarının çıkacağı yüz ve tavan rotası çalışıyor mu? Vana, damper ve temizleme noktaları için erişim tanımlı mı? Döşeme geçişleri ve bölme detayları uygulanabilir mi? Şaft kapağı mimari kullanım, mobilya ve kapılarla uyumlu mu?

Cihaz gövdesinin yanında servis ve parça çekme alanları çizili mi? Teknik oda kapısı ve koridoru en büyük taşınacak parçaya uygun mu? Hava alma-atma, drenaj, enerji ve otomasyon bağlantıları çözülebiliyor mu? Gürültü ve titreşim açısından hassas komşuluklar incelendi mi? Filtre, vana, pano ve ölçüm noktalarına günlük erişim var mı? Gelecekteki cihaz değişimi için bina dışına kadar kesintisiz rota var mı?

Sonuç: Teknik alan kayıp değil, yapının çalışmasını sağlayan rezervdir

Şaft ve mekanik oda alanını yalnız satılabilir veya kullanılabilir metrekareden eksilen bir değer olarak görmek, projenin ilerleyen aşamalarında daha büyük kayıplar yaratabilir. Doğru konumlandırılmış kompakt bir şaft rotaları kısaltır; erişilebilir bir teknik hacim bakımı hızlandırır; iyi düşünülmüş değişim yolu binanın yıllar sonra da yenilenebilmesini sağlar. Üstelik bu kararlar erken verildiğinde mimari kompozisyona daha temiz biçimde entegre edilir.

Kesin boyutlar, cihazlar ve yangın detayları her projenin hesapları ile yürürlükteki gerekliliklerine göre geliştirilmelidir. Mimarlık ofisinin görevi, bu verilerin zamanında üretileceği alan ve koordinasyon çerçevesini kurmaktır.
