Kapsam ve Teklif
Oda sızdırmazlık incelemesinin kapsamı
Mevcut gazlı sisteme ait oda ve son değişiklikler esas alınır. Ölçüm uygulaması ile SCA tarafından yürütülen hazırlık ve koordinasyon ayrı sorumluluklardır.
Hizmette ele alınan işler
- Güncel oda planı ile gazlı sistemin koruma sınırının karşılaştırılması
- Kablo, boru, kapı ve bölme değişikliklerinin konumlarıyla kaydı
- Uzman ölçüm için yöntem, erişim ve rapor kapsamının koordinasyonu
- Uzman raporu, açıklık bulguları ve iyileştirme gereksinimlerinin tek dosyada eşleştirilmesi
Kapsamın sınırları
- Ölçümü yapacak uzman ekip ve cihazlar proje teklifinde belirlenir.
- Yeni gazlı sistem seçimi ve basınç tahliye ekipmanı seçimi ayrı kapsamlardır.
- Ölçüm sonuçları test sırasında kaydedilen oda koşulları için değerlendirilir.
- Akreditasyon, uygunluk sertifikası ve cihaz sahipliği ancak ilgili belgelerle doğrulandığında teklif kapsamında yer alır.
Test hazırlığı ve rapor kapsamını karşılaştırın
Fiyat; oda sınırının anlaşılabilirliği, kayıtların durumu, erişim ve gerekli uzman ölçüm kapsamına bağlıdır. Açıklık iyileştirmeleri ile ölçüm işi ayrı kalemler olabilir. Tekrar değerlendirme gerekiyorsa koşulları önceden belirtilmelidir. Genel bir sertifika vaadi yerine gerçek rapor içeriği ve sorumluluklar karşılaştırılmalıdır.
- Oda ve bağlı hacim kapsamı
- Proje ve önceki rapor kayıtları
- Uzman ölçüm yöntemi
- Erişim ve işletme programı
- İyileştirme/tekrar değerlendirme işi
İnceleme İçin Gerekli Bilgiler
- Oda ve koruma hacminin planını paylaşın.
- Önceki test raporunu ve gazlı sistem bilgilerini ekleyin.
- Son geçiş, kapı ve bölme değişikliklerini belirtin.
- Uzman ölçüm için erişim ve çalışma takvimini hazırlayın.
İnceleme ve Teklif Kapsamı
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Oda testi uygulayıcısı ve rapor bilgileri
Oda sızdırmazlığı testi teklifinde ölçümü kimin yapacağı, kullanılacak cihaz ve teslim edilecek rapor ayrı belirtilir.
Test uygulayıcısı
Ölçümü yürütecek uzman ekibin adı ve bu projedeki sorumluluğu teklif kaydında açıklanır.
Cihaz ve yöntem
Kullanılacak cihazın kimliği ile test yönteminin oda ve sistem koşullarıyla uygunluğu doğrulanır.
Rapor türü
Teslim edilecek uzman raporunun adı, kapsamı ve değerlendirme dayanağı test kaleminde belirtilir.
Test uygulayıcısının yetkisi, cihazın kimliği ve rapor türü proje kapsamındaki test kaleminde ayrı tanımlanır.

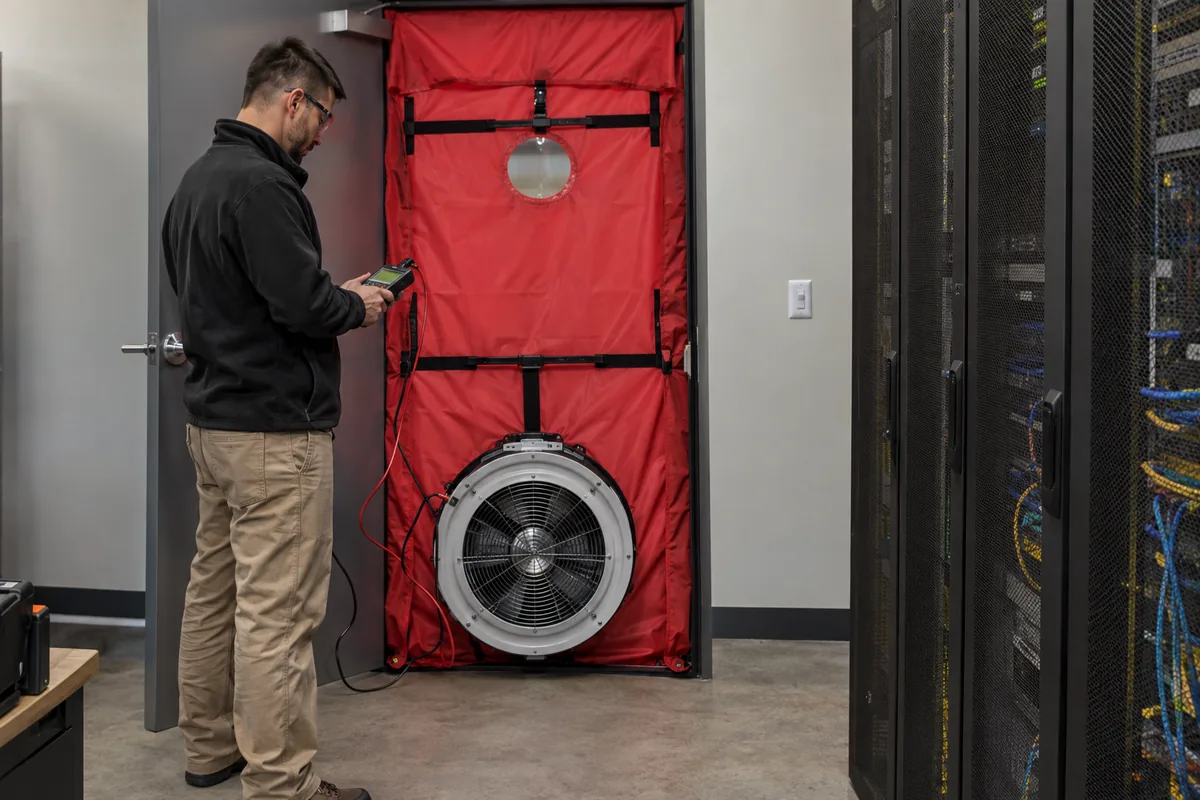

Sunucu odası kapısındaki fanlı oda sızdırmazlık test düzeneği. Görsel belirli bir SCA projesini, cihaz sahipliğini veya akreditasyonu göstermez.
Örnek oda planında koruma ve test sınırı
Aşağıdaki karşılaştırma örnek bir rapor düzenidir; gerçek oda planı veya test sonucu değildir. Ana oda, tavan boşluğu, döşeme altı ve bağlı hacim her biri için test kapsamı ile gazlı sistemin koruma sınırı birlikte kontrol edilir.
Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.
Örnek şema ölçekli oda planı değildir; gerçek hacim, bağlantı ve koruma kararları proje planından doğrulanır.
Ana oda
Test sınırı ile gazlı sistemin koruma sınırı karşılaştırılır.
Tavan boşluğu
Ana odayla bağlantı ve koruma kapsamı kontrol edilir.
Döşeme altı
Yükseltilmiş döşeme bağlantıları ve kapsamı kontrol edilir.
Bağlı teknik hacim
Odayla bağlantının açık/kapalı durumu ve koruma kapsamı kontrol edilir.
Bağlantılar
- Ana oda öğesinden Tavan boşluğu öğesine bağlantıTavan geçişleri ve açıklıkları
- Ana oda öğesinden Döşeme altı öğesine bağlantıDöşeme geçişleri ve açıklıkları
- Ana oda öğesinden Bağlı teknik hacim öğesine bağlantıKapı veya tesisat bağlantısı
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Ana oda ve çevre sınırı
Örnek planda ana oda kapı ve bölme çizgileriyle tanımlanır. Kablo ve boru geçişleri bu çizgiler üzerindeki bulgu konumlarıyla ilişkilendirilir.
Tavan ve döşeme bağlantıları
Ana odanın üzerinde tavan boşluğu, altında yükseltilmiş döşeme bölgesi ayrı hacimler olarak gösterilir. Odayla açık bağlantıları varsa bu bilgi plan ve kesit kaydına işlenir.
Bağlı teknik hacim
Yan teknik hacim ve onu ana odaya bağlayan açıklık ayrı gösterilir. Koruma kapsamına dahil olup olmadığı sistem projesinden doğrulanır.
Her bölge için plan numarası, geçiş kimliği ve kapsam kararı gerçek proje bilgileriyle doldurulur. Ölçüm yapılmadan kabul sonucu verilmez.
İnceleme Yöntemi ve Girdiler
Gazlı söndürme sistemi kurulmuş olması, odanın sonraki tüm değişikliklerde aynı koşulları koruduğunu göstermez. Kablo geçişi, kapı değişimi veya havalandırma bağlantısı oda kabuğunu etkileyebilir. Değişikliğin nerede yapıldığı ve odanın hangi sınırının korunduğu test kapsamının önemli girdileridir.
Bu çalışma yeni gazlı sistem seçimi ya da doğrudan bir uygunluk sertifikası değildir. Gerekli ölçüm, yöntem ve uzman sorumluluğu teklif öncesinde belirlenir. Test sonuçları belirli oda koşullarını temsil eder; bilinmeyen açıklıklar ve inceleme dışındaki hacimler raporda ayrı gösterilerek genel başarı garantisi verilmez.
- Oda sınırını kesinleştirin
- Tavan boşluğu, yükseltilmiş döşeme ve bağlı hacimlerin kapsamı proje kayıtlarıyla açıklanır. Test edilen oda ile gazlı sistemin koruduğu hacim karşılaştırılır.
- Ölçümü yetkinlikle eşleştirin
- Ölçüm yöntemini ve ekipmanı testi yürütecek uzman ekip belirler. Teklifte uygulayıcının yetkinliği, kullanılacak cihazlar ve teslim edilecek raporun kapsamı açıklanır.
- Bulguyu iyileştirmeye bağlayın
- Açıklıklar ve yapı/tesisat bağlantıları kimlikleriyle kaydedilir. Önerilen iyileştirme, oda kullanımını ve ilgili yangın bölmesi detaylarını birlikte dikkate alır.
Kablo veya boru geçişi değiştiğinde
Yeni geçişler ve eski test kayıtları birlikte toplanır. Test kapsamı güncel oda sınırına göre hazırlanır; önceki raporun değişmiş koşulları temsil ettiği varsayılmaz.
- Güncel geçiş listesi
- Önceki test raporu
- Oda ve koruma sınırı
Oda kabuğu yenilendiğinde
Kapı, bölme ve bağlantı değişiklikleri ölçüm planına girdi olur. Yapısal iyileştirmeler ilgili uzmanlarla koordine edilir; gazlı sistem miktarı veya seçim kararı otomatik olarak değiştirilmez.
- Kapı/bölme kayıtları
- Bağlı hacimler
- Uzman koordinasyon ihtiyacı
Önceki bulgular açık kaldığında
Bulgu listesi ve uygulanan düzeltmeler karşılaştırılır. Yeni ölçüm gereksinimi ve raporun sınırı uzman ekipçe belirlenir; sadece açıklık kapatıldığına dair fotoğraf sonuç raporunun yerine geçmez.
- Önceki bulgu kimlikleri
- Düzeltme kayıtları
- Tekrar değerlendirme sınırı
Değerlendirmede Kullanılan Veriler
Koruma sınırı
- İncelenen bilgi
- Oda ve gazlı sistem proje kayıtları.
- Karara etkisi
- Test edilecek hacim açıkça tanımlanır.
Son değişiklikler
- İncelenen bilgi
- Geçiş, kapı ve bölme kayıtları.
- Karara etkisi
- Ölçüm hazırlığındaki bilgi eksikleri ayrılır.
Ölçüm işi
- İncelenen bilgi
- Uzman yöntem ve yetkinlik bilgisi.
- Karara etkisi
- Cihaz, rapor ve sorumluluk kapsamı belirlenir.
İyileştirme ihtiyacı
- İncelenen bilgi
- Konumu plan üzerinde işaretlenmiş bulgular ve uzman raporu.
- Karara etkisi
- Disiplinler arası düzeltme planı hazırlanır.
Teknik Koşullar ve Sınırlar
Korunan oda hacminin tanımlanması
Gazlı sistemin koruduğu oda ile test edilen alan aynı plan üzerinde karşılaştırılır. Tavan boşluğu, döşeme altı ve bağlı hacimler ayrıca gösterilir; ölçüm yapılmadan oda uygunluğu sonucu çıkarılmaz.
Değişiklik kayıtlarının hazırlanması
Kablo, boru, kapı ve bölme değişiklikleri konumlarıyla kaydedilir. Önceki rapor ile güncel oda sınırı karşılaştırılarak ölçüm öncesinde eksik bilgiler belirlenir.
Uzman ölçümün kapsamı
Testi yürütecek uzman ekip yöntem ve cihazı belirler. Test uygulaması, hazırlık ve koordinasyon, rapor teslimi ve erişim koşulları teklifte ayrı tanımlanır.
Gaz tutulma değerlendirmesine girdi
Oda kabuğu ölçümleri, gazlı sistem verileri ve proje koşulları birlikte değerlendirilir. Farklı hacimlerde veya farklı yöntemlerle alınmış sonuçlar doğrudan karşılaştırılmaz.
Basınç tahliye ve yapı arayüzü
Sızdırmazlık iyileştirmesi ile gaz boşalmasındaki basınç tahliyesi ayrı uzmanlık konularıdır. Açıklıklarla ilgili müdahaleler mevcut tahliye işlevi ve yapı koşullarıyla birlikte değerlendirilir.
Bulgu ve iyileştirme dosyası
Teslim dosyası test koşullarını, oda sınırını, bulguları ve açıklıkların konumunu içerir. Düzeltme sorumluları ve yeniden değerlendirme ihtiyacı aynı dosyada açıklanır.
Korunan oda hacminin tanımlanması — ayrıntılar
Gazlı sistemin koruduğu hacim ile test kapsamı aynı oda sınırını tarif etmelidir. Tavan boşluğu, döşeme altı ve bağlı teknik hacimler proje kayıtlarıyla incelenir. Oda kabuğundaki açıklıklar ve gazın tutulmasıyla ilgili girdiler sorumlu tasarımcıya sunulur. Hacim ve geçiş envanteri yöntemin belirlenmesine hazırlık sağlar; ölçüm sonucu alınmadan uygunluk çıkarılmaz. Eksik çizim veya sonradan açılmış geçişler ayrı kaydedilir, hangi alanın testte temsil edildiği son dosyada açıkça gösterilir.
Kontrol: Test hacmi ve gazlı sistemin koruma sınırı aynı planla tarif edilmeli.
Değişiklik kayıtlarının hazırlanması — ayrıntılar
Odada yapılan son tadilatların hangi yapı veya tesisat bağlantısını etkilediği kaydedilir. Kablo, boru ve kanal geçişlerinin kimlikleri fotoğraf ve plan üzerinde gösterilir. Kapı ve bölme değişimleri aynı incelemeye dahil edilir. Bu kayıtlar ölçümün hazırlanmasını destekler; her değişikliğin aynı derecede etkili olduğu veya açıklığın dış görünüşünden ölçüm sonucu çıkarılabileceği varsayılmaz. Bilinmeyen alanlar, ölçüm öncesi bilgi ihtiyacı olarak uzman ekibe sunulur.
Kontrol: Son değişiklikler, geçiş kimliği ve plan konumuyla birlikte listelenmeli.
Uzman ölçümün kapsamı — ayrıntılar
Ölçüm yöntemi ve ekipman, testi yürütecek yetkin kişilerce belirlenir. Teklifte test sınırı, rapor içeriği ve gereken uzman katılımı ayrı yazılır. Cihaz temini ve uygulama sorumluluğu proje bazında tanımlanır. Gazlı sistemin tasarım girdileri ile oda koşulları kabul kararına sunulur. Ölçüm ve değerlendirme kapsamları birbirine karıştırılmaz; tamamlanmayan inceleme veya erişilmeyen bölüm raporda açık kalır. Test uygulaması güvenlik ve işletme koşullarıyla koordine edilir, doğrulanmamış ekipman sahipliği veya özel yetki varsayılmaz.
Kontrol: Ölçüm yöntemi, yetkin uzman ve rapor teslimi teklif kapsamında belirtilmeli.
Gaz tutulma değerlendirmesine girdi — ayrıntılar
Oda kabuğuna ilişkin ölçüm, ilgili gazlı sistem tasarımının değerlendirmesine veri sağlayabilir. Sonucun yorumlanması korunan hacim, sistem bilgisi ve geçerli proje koşullarıyla birlikte uzman incelemesine bağlanır. Gaz tutulma süresi ve kabul sınırları ilgili sistem tasarımı ve proje koşullarına göre uzman tarafından belirlenir. Eski rapor ve yeni oda koşulları karşılaştırılırken farklı hacim veya yöntem varsa bunlar açıklanır; ölçüm sonuçları yalnız kaydedilen hacim, yöntem ve oda koşullarıyla birlikte değerlendirilir.
Kontrol: Yorum için kullanılan hacim, sistem verisi ve proje koşulları raporda bulunmalı.
Basınç tahliye ve yapı arayüzü — ayrıntılar
Gaz tutulma değerlendirmesi ile gaz boşalması sırasında basınç tahliyesi aynı konu değildir. Oda bütünlüğü incelenirken mevcut tahliye ekipmanı ve yapı kabuğunun kayıtları ilgili tasarımcıya sunulur. Tahliye damperi seçimi ayrı bir ekipman ve uygulama teslimidir. FIA rehberi bu teknik ilişkilerin önemini açıklar; açıklıkların kapatılması kararı verilirken tahliye işlevi ve diğer tesisat arayüzleri uzmanlarla koordine edilerek yalnız sızdırmazlık hedefiyle kontrolsüz değişiklik yapılması önlenir.
Kontrol: Sızdırmazlık iyileştirmesi ve tahliye işlevi ayrı uzman incelemelerinde eşleştirilmeli.
Bulgu ve iyileştirme dosyası — ayrıntılar
Sonuç dosyasında test koşulları, oda sınırı, ölçüm bulguları ve açıklık kimlikleri birlikte gösterilir. Yapılacak iyileştirmelerin hangi disipline ait olduğu belirlenir; geçiş kapatma işi ilgili testli detay ve yapı şartlarıyla koordine edilir. Tekrar değerlendirme gereksinimi uzman raporuna göre açıklanır. Teslim edilen kayıt yalnız o ölçüm kapsamını temsil eder; tüm gazlı sistemin, yapı kabuğunun veya gelecekteki değişikliklerin uygun olduğuna dair sınırsız bir garanti olarak sunulmaz.
Kontrol: Bulgular, düzeltme sorumlusu ve yeniden değerlendirme ihtiyacı aynı dosyada bulunmalı.
Teklifte test uygulaması ve koordinasyon
Teklif, ölçümü yürüten uzman ekibin işi ile oda verilerinin hazırlanması ve rapor koordinasyonunu ayrı kalemler halinde tarif eder.
Test uygulayıcısının adı, cihaz modeli ve rapor türü doğrulandığında teklifin test uygulaması kaleminde belirtilir; görselden bu bilgiler çıkarılmaz.
Kontroller ve teslim
Teslim Edilecek Dosya
Koşulların kaydı
Ölçüm sırasında odanın hangi sınır ve bağlantılarla değerlendirildiği uzman raporuyla birlikte dosyalanır; değişmiş koşullar ayrıca belirtilir.
Bulgu eşleştirme
Açıklık ve yapı/tesisat noktaları plan üzerinde kimliklendirilir; rapor ile uygulama önerisi aynı konumları kullanır.
Düzeltme koordinasyonu
İyileştirme işleri yapı, tesisat ve tahliye arayüzleriyle koordine edilir; müdahale kapsamı ilgili sorumlulara bağlanır.
Sonuç teslimi
Uzman raporu, güncel oda sınırı ve açık noktalar işletmeye sunulur; gereken yeniden değerlendirme işi açık biçimde gösterilir.
Teknik kaynaklar
Sık Sorulan Sorular
Bu çalışma yeni gazlı söndürme sistemi seçer mi?
Oda bütünlüğü çalışması mevcut mahale ilişkin ölçüm ve rapor kapsamına odaklanır. Yeni gazlı sistem seçimi farklı tasarım girdileri gerektirir. Ölçüm sonucu ilgili tasarıma veri sağlayabilir; iki işin sorumlulukları ve teslimleri ayrı gösterilmelidir.
Kapı değişiminden sonra eski rapor geçerli sayılır mı?
Değişikliğin oda sınırı ve ölçüm koşullarına etkisi uzman tarafından değerlendirilmelidir. Önceki raporun yeni koşulları kendiliğinden temsil ettiği varsayılmaz. Güncel kapı ve bölme kayıtları, eski raporla birlikte yeni inceleme kapsamının hazırlanmasına girdi olur.
Test bir uygunluk sertifikası mıdır?
Raporun niteliği kullanılan yöntem, proje koşulları ve testi yürüten yetkin kişilere bağlıdır. Akreditasyon veya sertifika doğrulanmadan vaat edilmez. Belirli koşullarda alınmış ölçüm sonucu bütün gazlı sisteme ya da gelecekteki oda değişikliklerine sınırsız garanti oluşturmaz.
Basınç tahliye damperi açıklığı kapatılır mı?
Tahliye ekipmanı ayrı bir işlev taşır ve uzman incelemesine tabidir. Sızdırmazlık iyileştirmesi gerekçesiyle mevcut tahliye yolu kontrolsüz değiştirilmemelidir. Oda ölçümü, gazlı sistem ve yapı kabuğu arasındaki arayüzler ilgili tasarımcılarla birlikte değerlendirilmelidir.
Teklif için hangi belgeler hazırlanmalı?
Gazlı sistem projesi, güncel oda planı, önceki test raporu ve son değişiklik kayıtları paylaşılmalıdır. Tavan/döşeme altı bağlantıları ile tahliye ekipmanı bilgileri de faydalıdır. Erişim ve işletme takvimi uzman ölçümün kapsamını belirlemeye yardımcı olur.
