Boru ve Kanal Geçişlerinde Pasif Yangın Durdurucu Uygulama

Boru ve kanal geçişlerini bölme yapısı, tesisat malzemesi, yalıtım ve açıklıkla birlikte değerlendiriyoruz. Gerçek kombinasyona uygun detay seçimini koordine ederek pasif yangın durdurucu uygulama, erişim ve geçiş kayıtlarının kapsamını hazırlıyoruz.

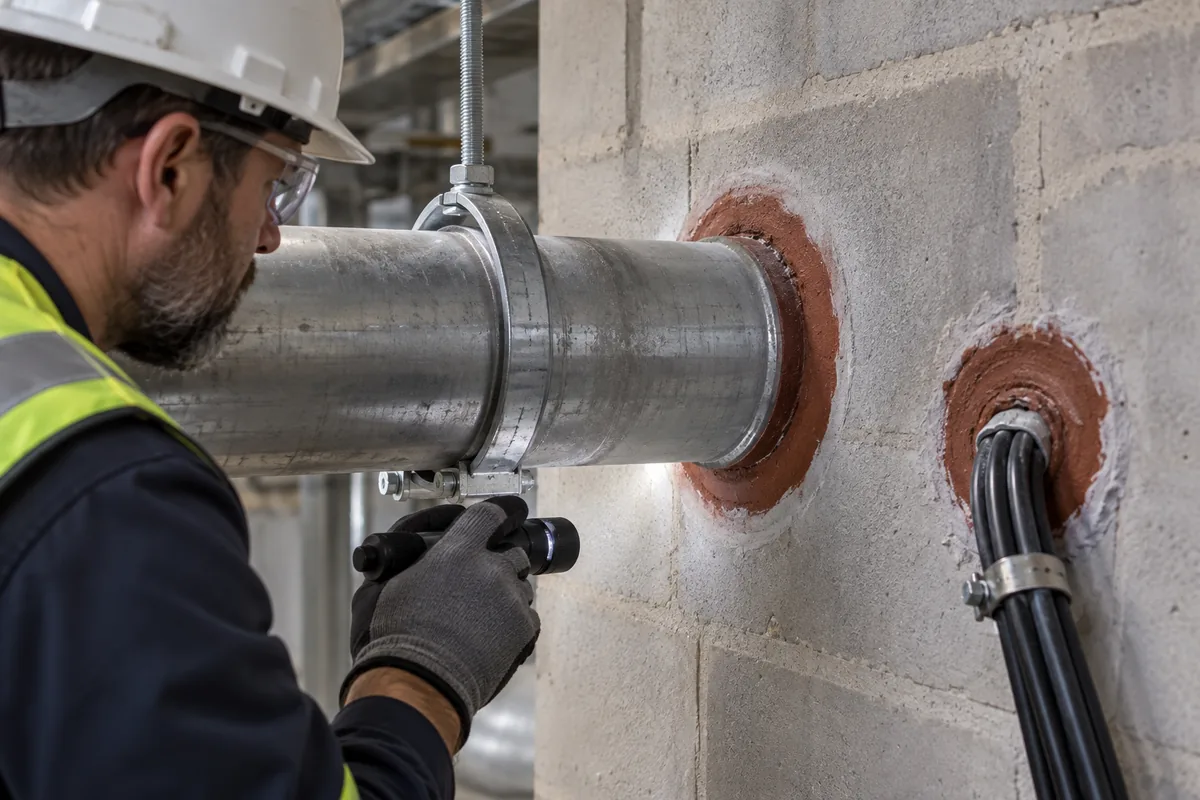

Duvar içinden geçen metal boru ve kablo çevresindeki yangın durdurucu dolguyu inceleyen teknisyen.
Kavramsal hizmet görseli: Duvar içinden geçen metal boru ve kablo çevresindeki yangın durdurucu dolguyu inceleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Geçiş detayı, uygulama ve kayıt kapsamı

Geçiş kapatma işi yalnız görünür dolgunun varlığıyla değerlendirilmez; ürün detayı gerçek kombinasyona bağlanır.

Hizmette ele alınan işler

  • Geçişlerin bölme ve tesisat bilgileriyle envantere alınması
  • Ürün sistemi ve detay referansının gerçek geçişle eşleştirilmesi
  • Erişim, söküm ve uygulama işlerinin koordinasyonu
  • Son fotoğraf, konum ve açık nokta kayıtlarının teslimi

Kapsamın sınırları

  • Varsa yangın/duman damperi fonksiyon kontrolü ayrı hizmet sınırıdır.
  • Dayanım ve uygunluk kararı seçilen sistem detayı ile proje koşullarına göre değerlendirilir.

Geçiş adedi kadar kombinasyonu da değerlendirin

Aynı sayıda geçiş farklı yapı ve tesisat kombinasyonları içerebilir. Detay araştırması, eski uygulamanın sökümü, erişim ve kaplama işi maliyeti etkiler. Ürün miktarı ile belge/kayıt teslimi ayrı karşılaştırılmalıdır. Belirsiz bölme veya yalıtım bilgileri keşif kapsamına açıkça dahil edilmelidir.

  • Geçiş ve kombinasyon sayısı
  • Ürün/detay araştırması
  • Eski uygulamanın durumu
  • Şaft ve kaplama erişimi
  • Konum ve geçiş kimliği belirtilmiş teslim kayıtları

Teklif İçin Gerekli Bilgiler

  • Geçişleri plan üzerinde işaretleyin.
  • Bölme ve tesisat malzeme bilgilerini paylaşın.
  • Yalıtım ve mevcut uygulama fotoğraflarını ekleyin.
  • Şaft erişimi ile yeni ilave planlarını belirtin.

Teklif Kapsamı

Teklif bilgilerini hazırlayın

Teklif Bilgilerinizi Hazırlayın

Bu alanlarda proje bilgilerinizi toparlayabilirsiniz. Hazırlanan taslağı inceleyip WhatsApp üzerinden paylaşabilirsiniz.

Plan üzerindeki boru ve kanal geçişlerini belirtin.

Duvar/döşeme, boru/kanal malzemesi ve yalıtımı açıklayın.

Varsa ürün, detay referansı ve fotoğrafları belirtin.

Şaft, kaplama ve yeni tesisat işlerini yazın.

Seçimi ve Kapsamı Etkileyen Veriler

Yapı kombinasyonu

İncelenen bilgi
Bölme türü ve katman bilgisi.
Karara etkisi
Uygulanabilir detay araştırılır.

Tesisat

İncelenen bilgi
Boru/kanal malzemesi ve yalıtım.
Karara etkisi
Ürün sistem koşullarıyla karşılaştırılır.

Mevcut kapatma

İncelenen bilgi
Belge, fotoğraf ve bozulma bilgisi.
Karara etkisi
Korunacak ve yenilenecek noktalar ayrılır.

Erişim

İncelenen bilgi
Şaft ve kaplama koşulları.
Karara etkisi
Uygulama ile kayıt işinin kapsamı belirlenir.

Sistem Seçiminde Teknik Koşullar

Bölme yapısının tanımlanması

Duvar veya döşemenin yapı türü ve katmanları ilgili sorumluya ait bilgilerle tanımlanır. Geçiş envanteri bölme, tesisat ve belge eksiklerini birlikte kaydeder; eksik yapı bilgisi seçim öncesinde açık araştırma ihtiyacı olur.

Boru ve kanal malzemesi

Boru veya kanalın malzemesi, kesiti ve bağlantı düzeni geçiş kimliğiyle kaydedilir. Farklı malzeme ve yalıtım kombinasyonları aynı kabul edilmez; varsa damperin fonksiyon kontrolü pasif kapatma işinden ayrı tutulur.

Yalıtım ve açıklık koşulları

Yalıtımın türü, sürekliliği ve geçiş çevresindeki açıklık seçilen ürün detayıyla karşılaştırılır. Bilinmeyen katmanlar ayrıca araştırılır; bütün malzemeler için ortak dolgu kalınlığı veya açıklık sınırı varsayılmaz.

Uygun sistem detayının seçimi

Belgelenmiş ürün sistemi gerçek bölme ve tesisat kombinasyonuyla eşleştirilir. Ürün kimliği ile detay referansı aynı dosyada tutulur; benzer görünüm veya marka adı uygunluk kararının tek dayanağı değildir.

Uygulama ve erişim koordinasyonu

Uygulama erişimi yapı ve mekanik işlerin sırasıyla birlikte planlanır. Söküm, eski detay onarımı ve kayıt işleri ayrı kapsamlandırılır; sonraki tesisat ilavelerinin mevcut detaya etkisi işletmeyle koordine edilir.

Geçiş kayıtlarının teslimi

Her uygulama noktası konum, son fotoğraf ve detay referansıyla teslim edilir. Erişilemeyen veya kapsam dışı noktalar ayrılır; işletme sonraki ilaveleri aynı geçiş kimlikleri üzerinden takip eder.

Bölme yapısının tanımlanması — ayrıntılar

Geçişin bulunduğu duvar veya döşeme, seçilecek sistem detayının önemli girdisidir. Yapı türü, katmanlar ve mevcut kayıtlar ilgili sorumluyla birlikte belirlenir. Üretici teknik kaynakları pasif yangın durdurma seçiminin mühendislik ve testli detay konusu olduğunu gösterir. Geçiş envanterinde bölme yapısını, tesisat ve yalıtım bilgilerini, açıklıkları ve belge eksiklerini kaydederiz; ürün bilgisi gerçek geçiş kombinasyonuyla birlikte değerlendirilir. Eksik bölme bilgileri seçim öncesinde araştırma ihtiyacı olarak açıklanır.

Kontrol: Bölme yapısı seçilen sistem detayındaki tanımla karşılaştırılmalı.

Boru ve kanal malzemesi — ayrıntılar

Geçişten geçen tesisatın malzemesi, çapı veya kesiti ve bağlantı düzeni kaydedilir. Metal, plastik ve farklı yalıtımlı borular aynı uygulama kombinasyonu kabul edilmez. Kanal çevresinde mevcut ekipman ve bağlantılar da incelemeye dahil edilir. Ürün sistemi seçiminde gerçek tesisat kimliği kullanılır. Geçişi kapatmak, varsa yangın veya duman damperinin fonksiyon kontrolünü tamamlamaz; farklı işlev ve sorumlulukların teslim sınırları ayrı tutulur.

Kontrol: Tesisat malzemesi ve geometrisi geçiş kimliğiyle birlikte belirtilmeli.

Yalıtım ve açıklık koşulları — ayrıntılar

Boru üzerindeki yalıtım ve geçiş çevresindeki açıklık, ürün detayının değerlendirmesine girer. Mevcut uygulamada yalıtımın kesildiği veya değiştiği bölümler kayıt altına alınır. Promat kaynağı boru malzemesi ve yalıtımın birlikte ele alınmasını destekler. Gerçek açıklığın ürün sistem koşullarıyla uyumu uzman incelemesine bağlanır; bu sayfa bir dolgu kalınlığı veya tüm malzemelerde geçerli açıklık sınırı önermez. Bilinmeyen katmanlar araştırma kapsamına yazılır.

Kontrol: Yalıtım ve açıklık bilgileri seçilen detayla birlikte incelenmeli.

Uygun sistem detayının seçimi — ayrıntılar

Ürünün belgelenmiş sistem detayı gerçek yapı ve tesisat kombinasyonuyla eşleştirilir. Benzer görünüm veya aynı marka tek başına yeterli değildir. Farklı kombinasyonda gereken uzman ya da üretici değerlendirmesi ayrıca planlanır. Seçim dosyası ürün kimliğini, detay referansını ve gerçek geçişi birlikte gösterir. Ürünün sınıflandırması bütün bina değerlendirmesinin yerine geçmez; uygulama kapsamı ve doğrulanmış noktalar ayrı kaydedilir, ilgili değerlendirme eksikse uygunluk kararı kesinleşmiş sayılmaz.

Kontrol: Ürün, detay referansı ve gerçek geçiş kombinasyonu aynı dosyada bulunmalı.

Uygulama ve erişim koordinasyonu — ayrıntılar

Geçişin uygulama için erişilebilirliği mekanik ve yapı işleriyle birlikte planlanır. Tavan, şaft veya kaplama arkasında kalan noktalarda ek erişim işi gerekebilir. Uygulama yöntemi seçilen ürün sistemi ve yetkin ekip değerlendirmesine bağlıdır; kullanıcıya kendi başına geçiş doldurma talimatı verilmez. Teklifte yeni detay, söküm/onarım ve kayıt işleri ayrı gösterilir. Sonradan tesisat ilavesi yapılacaksa bunun mevcut uygulama kaydına etkisi işletmeyle koordine edilir.

Kontrol: Erişim ve diğer tesisat işlerinin sırası uygulama planında açıklanmalı.

Geçiş kayıtlarının teslimi — ayrıntılar

Her uygulama noktası son fotoğraf, konum ve detay referansıyla kaydedilir. Envanterde kapsam dışı veya erişilemeyen geçişler ayrıca belirtilir. Uygulama bulguları ilgili tasarımcıya sunulur; kontrol yöntemi ve kabul koşulları proje özelinde belirlenir. Geçiş kayıtları, uygulanan noktaların konumunu ve seçilen detayını izlenebilir kılar; uygunluk değerlendirmesi ilgili proje ve kontrol koşullarıyla ayrıca yapılır. İşletme sonraki değişiklikleri aynı kimlikler üzerinden takip edebilmelidir; yeni ilavelerin mevcut detay üzerindeki etkisi ayrıca değerlendirilir.

Kontrol: Konum ve geçiş kimliği belirtilmiş fotoğraf, detay ve kapsam dışı noktalar birlikte teslim edilmeli.

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Fotoğrafta geçiş ve detay referansı

Boru/kablo geçişi ve dolgu düzeninin uygulama bilgisi ile test sonucu ilgili saha kayıtlarıyla doğrulanır. Saha fotoğrafında geçiş kimliği ve kullanılan gerçek sistem detayının referansı aşağıdaki alanlarla açıklanır.

Fotoğraf altı alanıYazılacak gerçek bilgi
Geçiş kimliği
Envanterdeki tekil kayıt ve konum
Tesisat / bölme
Görünen geçişin gerçek kombinasyonu
Kullanılan detay
Ürün sistemi ve belge referansı
Kayıt sınırı
Görülebilen uygulama ile erişilemeyen bölüm
Kontrol kaydı
İlgili kontrol yöntemi ve rapor referansı

Örnek görsele gerçek ürün detayı veya uygulanmış dayanım sınıfı atanmamıştır.

Duvar içinden geçen metal boru ve kablo çevresindeki yangın durdurucu dolguyu inceleyen teknisyen.

Boru/kablo geçişi ve dolgu düzeni. Saha kaydında geçiş kimliği, bölme/tesisat bilgisi ve kullanılan detay referansı ayrıca belirtilir.

Örnek geçiş kayıt kartı

Kart her noktayı gerçek yapı ve tesisat kombinasyonuyla tanımlar. Örnek alanlar bir ürün seçimi, dayanım sınıfı veya yapılmış uygulama sonucu değildir.

Kayıt alanıGerçek geçiş için doldurulacak bilgi
Geçiş kimliği ve konum
Bina, kat, mahal ve plan referansı
Duvar / döşeme
Yapı türü, katman bilgisi ve ilgili proje kaydı
Boru / kanal
Malzeme, çap veya kesit ve bağlantı düzeni
Yalıtım
Malzeme, süreklilik ve geçişte değişen bölüm
Açıklık
Sahadaki gerçek açıklık ve incelenen sınır
Ürün / detay referansı
Gerçek kombinasyona seçilmiş sistem belgesi ve detay kimliği
Uygulama kaydı
Son fotoğraf, tarih ve kontrol kapsamı
Açık bilgi
Belge eksikleri, erişilemeyen bölüm ve gerekli uzman değerlendirmesi

Ürün bilgisi, gerçek bölme ve tesisat koşullarıyla eşleştirilerek proje dosyasına bağlanır.

Her geçişi kendi malzeme ve detay bilgisiyle seçiyoruz

Her boru geçişine aynı malzemenin uygulanması doğru bir seçim yaklaşımı değildir. Metal veya plastik boru, yalıtımlı bağlantı ve farklı bölme yapısı ürün detayını etkileyebilir. Mevcut geçişte neyin bulunduğu ve kullanılan detayın hangi kombinasyonu tarif ettiği uygulama öncesinde kaydedilir.

Tadilatta eklenen kablo, boru veya kanal, eski kapatma detayını değiştirebilir. Yeni geçişler ve belgesiz onarımlar envanterde ayrı gösterilir. Ürünün test veya sınıflandırma bilgisi gerçek yapı ve tesisat kombinasyonuyla eşleştirilmeden genel dayanım sınıfı ya da bütün bina için uygunluk belgesi vaat edilmez.

Kombinasyonu kaydedin
Bölme, tesisat ve yalıtım birlikte tanımlanır. Tek başına ürün adı, geçişin uygulanabilir detayını tarif etmeye yetmez.
Detayı gerçek geçişe bağlayın
Açıklık ve malzeme bilgileri ilgili ürün sistem dokümanıyla karşılaştırılır. Proje dışında varsayılan dayanım sınıfı veya sertifika iddiası kullanılmaz.
Uygulama kaydını koruyun
Geçiş kimliği, seçilen detay ve son uygulama birbirini referans alır. Sonradan eklenen tesisat için geçiş ve detay kayıtlarını güncelleriz.

Boru veya kanal ilk kez geçirildiğinde

Bölme yapısı ve tesisat malzemesi ürün seçimine girdi olur. Mekanik yerleşim ile pasif koruma detayı birlikte koordine edilerek geçiş tamamlanmadan uygun kayıt kapsamı hazırlanır.

  • Bölme tipi
  • Tesisat ve yalıtım malzemesi
  • Açıklık ve detay kimliği

Kanal geçişi için ayrı kavramsal örnek

Kanal geçişinde kanal kesiti, bölme ve çevresindeki kapatma detayı birlikte incelenir. Bu şema boru fotoğrafını kanal uygulaması gibi göstermeden kanal hizmetinin kapsamını açıklar.

Ölçeksiz kanal kesiti, bölme ve geçiş çevresi örneği

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Bu çizim boru fotoğrafına kanal uygulaması kimliği atamaz; ayrı kavramsal kanal örneğidir. Bölme, kanal ve işaretli detay çevresi gerçek sistem detayını araştırma sorularıdır; uygulanmış ürün, dolgu kalınlığı, dayanım sınıfı veya gerçek ölçü verilmez. Varsa damperin fonksiyon işi ayrıdır; sembolik kanal çiziminden damper gerekliliği veya uygunluk sonucu çıkarılmaz. Gerçek geçişin kimliği ve detay referansı önceki kayıt alanlarında doldurulur.

  1. Duvar / döşeme

    Gerçek yapı ve katman bilgisi seçilecek sistem detayına girdi olur.

  2. Kanal kesiti

    Malzeme, boyut ve bağlantı düzeni gerçek geçiş kaydından alınır.

  3. Geçiş çevresi

    İşaretli alan açıklık/yalıtım kombinasyonunun araştırılacağı çevredir; dolgu uygulama tarifi değildir.

  4. Detay referansı

    Ürün sistemi ve gerçek kombinasyona ait belge referansı kayıt kartıyla eşleştirilir.

  5. Damper işi ayrı

    Varsa ekipmanın fonksiyon kontrolü bu çevre kapatma çiziminin kabulüyle kapanmaz.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz kanal kesiti, bölme ve geçiş çevresi örneğiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek bölmeDetay çevresiKanal kesiti1Duvar / döşeme2Kanal kesiti3Geçiş çevresi4Detay referansı5Damper işi ayrı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Gerçek uygulama ilgili ürün sisteminin belgeleri ve yetkin ekip değerlendirmesiyle hazırlanır.

Konum, fotoğraf ve detay referansını birlikte teslim ediyoruz

Kimlik eşleşmesi

Uygulanan noktalar geçiş envanteri ve seçilen detaylarla karşılaştırılır; farklı kombinasyonlar son kayda işlenir.

Fotoğraf dosyası

Konum ve geçiş kimliği belirtilmiş uygulama görüntüleri ve ürün bilgileri ortak kimliklerle düzenlenir; erişilemeyen noktalar ayrı gösterilir.

Açık nokta listesi

Eksik yapı bilgisi, düzeltme veya ek uzman değerlendirme gereken geçişler sorumlularıyla teslim edilir.

Değişiklik takibi

İşletmenin sonraki tesisat ilavelerinde kullanacağı envanter ve detay kayıtları güncel dosya halinde sunulur.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Fire Protection — Hilti Engineering
  2. Pipe penetration seals: insulation and pipe material — Promat

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Her boru geçişine aynı ürün uygulanabilir mi?

Ürün seçimi bölme, boru malzemesi, yalıtım ve açıklık koşullarıyla ilişkilidir. Aynı ürünün görünmesi bütün kombinasyonlarda uygunluk anlamına gelmez. Gerçek geçiş, ilgili sistem detayına bağlanmalı; farklılıklar uzman veya üretici koordinasyonuyla değerlendirilmelidir.

Bu iş damper fonksiyon kontrolünü kapsar mı?

Geçiş çevresinin pasif kapatılması ile damperin çalışmasının doğrulanması farklı işlevlerdir. Gerekli olduğunda koordine edilirler ancak biri diğerinin sonucu sayılmaz. Damper kontrolünün yöntemi, uzman sorumluluğu ve rapor kapsamı ayrı belirlenmelidir.

Mevcut dolgu korunabilir mi?

Korunabilirlik mevcut detay, malzeme ve gerçek geçiş koşullarına bağlıdır. Görünür dolgu tek başına doğru sistem veya tamamlanmış uygulama kanıtı değildir. Belgesiz ve bozulmuş noktalar envanterde ayrılarak gerekli araştırma ve revizyon kapsamı açıklanmalıdır.

Uygulama bir dayanım sınıfını garanti eder mi?

Dayanım veya uygunluk değerlendirmesi gerçek kombinasyon, ürün sistem bilgisi ve proje koşullarına bağlıdır. Doğrulanmadan sınıf veya sertifika vaat edilmez. Üreticinin ürün beyanı bütün bina ya da uygulamacının yetkinliği için otomatik belge olarak kullanılamaz.

Teklif için hangi bilgiler hazırlanmalı?

Bölme ve tesisat çizimleri, boru/kanal malzemeleri, yalıtım bilgisi ve geçiş fotoğrafları paylaşılmalıdır. Eski uygulama belgeleri varsa eklenmelidir. Şaft ve kaplama erişimi ile planlanan yeni ilaveler, detay ve uygulama kapsamının belirlenmesine yardımcı olur.
