Kapsam ve Teklif
Sunucu odasına özel gazlı söndürme kapsamı
Hizmette ele alınan işler
- Oda/boşluk sınırı ve ekipman envanteri
- Üretici hesabı, nozul/boru yerleşimi ve basınç tahliye koordinasyonu
- Kararlaştırılan oda, senaryo ve işletmeye teslim doğrulaması
Kapsamın sınırları
- Bilgi işlem kapatma kararı işletmenin onaylı süreklilik planına bağlıdır.
- Oda hazırlığı, elektrik/bilgi işlem bağlantıları ve özel test sorumluları ayrı belirlenir.
IT sürekliliği ve oda sınırı teklif kapsamını değiştirir
Ajan ve tüp miktarı kadar korunan boşluklar, dağıtım ağı, oda bütünlüğü işleri ve basınç tahliyesi teklif kapsamını belirler. Hassas depolama ekipmanı için nozul seçimi ile mevcut alarm ve IT arayüzleri farklı koordinasyon gerektirir. Çalışan odada bakım penceresi ve erişim şartları da süreyi etkiler. Teklifte oda hazırlığı, elektrik/IT bağlantıları, hesap, test ve işletmeye dönüş işlerinin sorumluluğunu açıkça tanımlarız.
- Korunan hacimler ve üretici hesap kapsamı
- Oda bütünlüğü/basınç tahliye uygulaması
- Nozul seçimi, dağıtım ve IT arayüzleri
- Bakım penceresi ve kabul testleri
Teklif İçin Gerekli Bilgiler
- Oda ve döşeme/tavan boşluğu planları
- Rack, IT ve soğutma ekipman envanteri
- UPS, alarm ve mekanik arayüz bilgileri
- Bakım penceresi ve yeniden giriş prosedürü
Teklif Kapsamı
Sistem Seçimi ve Uygulama
Bir sunucu odası mimari planda tek dikdörtgen görünse de koruma açısından birden fazla hacim içerebilir. Döşeme altı kablo yolları, tavan boşluğu ve bağlı mahaller tasarımın sınırını etkiler. Oda dışına geçen havalandırma açıklıkları gazı taşıyabilir. Keşifte fiziksel sınırı ve çalışma durumlarını birlikte tanımlarız. Böylece oda hacmi, algılama yerleri ve mekanik durdurmalar birbirinden bağımsız kararlar olarak kalmaz; aynı teknik senaryonun parçaları olur.
Elektrik kesme kararı da otomatik bir varsayım değildir. Sunucu, UPS ve soğutmanın nasıl davranacağı işletmenin güvenli kapatma ve süreklilik gereksinimleriyle belirlenir. Gazlı sistemin söndürme davranışını IT sisteminin yeniden devreye alınmasıyla koordine ederiz. Yapılan kablo geçişi veya rack değişikliği oda bütünlüğünü ve dağılımı etkileyebileceğinden, değişiklik sonrası hangi kontrolün gerektiğini teslim dosyasında somut biçimde gösteririz.
- Gerçek korunan hacmi belirliyoruz
- Döşeme, tavan ve bağlantılı hacimleri geçişlerle birlikte inceliyor; gaz miktarı ve oda sınırını aynı saha verisine dayandırıyoruz.
- IT davranışını senaryoya katıyoruz
- Güvenli kapatma, soğutma ve UPS arayüzlerini bilgi işlem ekibiyle belirliyor; algılama, uyarı ve boşalma adımlarını sorumluluklarıyla kaydediyoruz.
- Boşalma etkilerini birlikte çözüyoruz
- Nozul dağılımı, oda basıncı ve hassas ekipmanın akustik ihtiyaçlarını ayrı inceleyip seçilen üretici sisteminin sınırları içinde koordine ediyoruz.

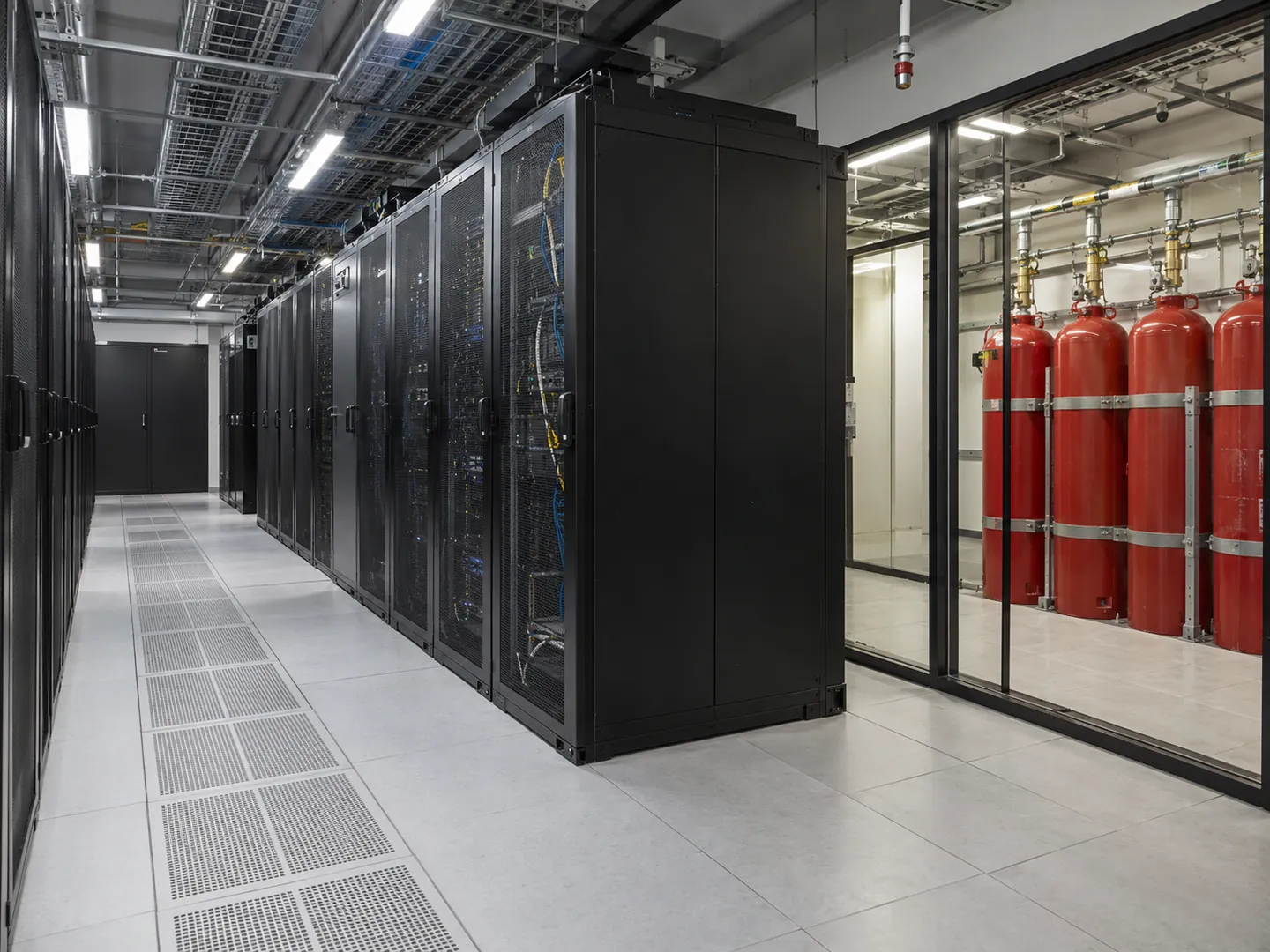

Sunucu odasında kabinler ve soğutma düzeni. Envanter gerçek keşifte doğrulanır.
Rack ve soğutma planı hazırlanırken
Rack konumları ve hava yolları kesinleşmeden korunan hacmi, algılama yaklaşımını ve nozul yerlerini birlikte ele alıyoruz. Döşeme altının korunma durumunu ve kablo geçişlerini tanımlıyoruz. IT ekibinin kapatma ve yeniden giriş prosedürünü alarak mekanik durdurma ve uyarı düzenini buna göre oluşturuyoruz.
- Rack/hava yolu düzeni
- Korunan boşluklar
- IT kapatma ve dönüş planı
Yeni rack ve kablo geçişi eklenirken
Yeni ekipman oda hacmini az değiştirse de dağılımı ve sızdırmazlığı etkileyebilir. Açılan geçişleri, yeni soğutma bağlantılarını ve nozul engellerini inceliyoruz. Mevcut hesapla sahayı karşılaştırıp gereken güncellemeyi belirliyoruz. Oda bütünlüğü ve senaryo doğrulamasını yapılan değişikliğin etkisine göre planlıyoruz.
- Yeni kablo penetrasyonları
- Nozul önündeki engeller
- Fan/damper değişiklikleri
Kritik sistemde bakım ve test
Planlı testte söndürmenin yanlışlıkla boşalmasını önleyecek düzeni yetkili ekiplerle belirliyoruz. Algılama ve arayüzleri izlenebilir senaryoyla kontrol ediyor; işletmenin geçici koruma ve IT sürekliliği şartlarını programa işliyoruz. Test bitiminde sistemin gerçek hizmet durumunu ve açık kalan işleri kayıtla teslim ediyoruz.
- Test izolasyonu ve sorumlular
- Arayüz test listesi
- Hizmete dönüş kaydı
Seçimi ve Kapsamı Etkileyen Veriler
Hacim
- İncelenen bilgi
- Oda, döşeme/tavan boşlukları ve geçişler
- Karara etkisi
- Korunan sınır, miktar hesabı ve oda bütünlüğü doğrulamasının kapsamı belirlenir.
Ekipman
- İncelenen bilgi
- Rack, HDD/SSD ve soğutma envanteri
- Karara etkisi
- Nozul dağılımı ile akustik ihtiyaçlar ve çalışma sırasında oluşabilecek engeller birlikte değerlendirilir.
İşletme
- İncelenen bilgi
- UPS, kapatma, tahliye ve süreklilik gereksinimleri
- Karara etkisi
- Uyarı, boşalma izinleri ve hizmete dönüş sırası ortak senaryoya dönüştürülür.
Yapı
- İncelenen bilgi
- Oda sınırı dayanımı ve tahliye güzergâhı
- Karara etkisi
- Basınç tahliye çözümü seçilen ajan ve üretici hesabıyla koordine edilir.
Sistem Seçiminde Teknik Koşullar
Gaz hesabı yalnız net oda metrekaresiyle kurulmaz
Korunan hacim ve boşluklar, sıcaklık/yükseklik ve seçilen ajan hesabıyla eşleştirilir; hesaba dahil veya dışında kalan sınırların gerekçesi çizilir.
Oda bütünlüğüyle basınç tahliyesi farklı amaç taşır
Oda bütünlüğü testi gazın kalmasını değerlendirir; basınç tahliye hesabı yapı etkisini ayrı yönetir. Tahliye yönü ve ürün davranışı koordine edilir.
Nozul sesinin HDD üzerindeki etkisi araştırılır
HDD/SSD envanteri, nozul tipi/yönelimi ve üretici sistem kombinasyonu birlikte incelenir; sessiz ürün adı bütün ekipmana sonuç garantisi vermez.
Hava akışı algılama yerini ve gazı etkiler
Gerçek soğutma hava yolları algılama, rack ve boşluklarla karşılaştırılır; örnekleme ağı ve fan/damper davranışı senaryoya bağlanır.
Boru hesabı nozul yerleşiminden ayrı kalmaz
Tüp, boru ve nozul kimlikleri üretici hesabıyla eşleşir; güzergâh değişikliği son plan ve hesap dosyasına işlenir.
Uyarı ve elektrik kesme sırası işletmeyle belirlenir
Algılama, ön uyarı, izin, bilgi işlem ve mekanik tepkiler sorumlu/geri bildirimleriyle ayrılır; yeniden giriş ve hizmete dönüş işletmeyle planlanır.
Gaz hesabı yalnız net oda metrekaresiyle kurulmaz — ayrıntılar
Korunan hacim, döşeme ve tavan boşluklarının durumu, sıcaklık aralığı ve seçilmiş ajanın tasarım yöntemiyle değerlendirilir. Fike IG-55 kılavuzu hacim, miktar, sıcaklık ve yükseklik düzeltmelerini ayrı tasarım adımları olarak tarif eder. Biz bunları ürün ailesine bağlı hesap girdileri olarak kullanırız. Hacim hesabına alınan ve dışında bırakılan boşlukları gerekçeleriyle çizimde gösteriyor; miktar hesabıyla uygulamayı eşleştiriyoruz.
Kontrol: Hacim sınırı, boşluklar ve çevre koşulları seçilen sistemin hesap dosyasıyla aynı saha planında doğrulanır.
Oda bütünlüğüyle basınç tahliyesi farklı amaç taşır — ayrıntılar
Oda bütünlüğü testi, söndürücü gazın gerekli koşullarda odada kalıp kalamayacağını değerlendirir; basınç tahliyesi boşalmanın yapı üzerinde oluşturduğu etkiyi yönetir. Daha sızdırmaz bir oda, tahliye tasarımını gereksiz yapmaz. Yapı sınırı, tahliye yönü ve ajanın boşalma karakteristiğini birlikte ele alırız. Basınç tahliye elemanının (vent) güvenli yere açılması ve boşalma sonrası davranışı seçilen ürünün koşullarıyla kontrol edilir; yalnız kapı altını kapatmak bu doğrulamayı tamamlamaz.
Kontrol: Oda bütünlüğü ve tahliye hesapları ayrı kaydedilir; vent güzergâhı yapı ve mekanik ekiplerle koordine edilir.
Nozul sesinin HDD üzerindeki etkisi araştırılır — ayrıntılar
Gaz boşalması sırasında oluşan ses, bazı sabit disk sistemlerinde iş kesintisine yol açabilecek bir etken olabilir. Siemens'in sessiz nozul dokümanları bu yüzden gaz dağılımıyla akustik davranışı birlikte ele alır. Ekipman envanterini IT ekibinden alır, nozul tipini yalnız oda kapsamasıyla seçmeyiz. Belirli bir sessiz nozulun sağladığı sonucu tüm gazlı sistemlere genellemeden üretici kombinasyonunu ve rack yönelimini inceleriz.
Kontrol: Veri depolama ekipmanı, nozul tipi ve yönelimi seçilen üretici çözümüyle birlikte IT ekibine doğrulatılır.
Hava akışı algılama yerini ve gazı etkiler — ayrıntılar
Yoğun soğutma hava akışı dumanın izlediği yolu değiştirir; gazlı boşalma sırasında dış hava bağlantısının durumu da önemli olur. Algılama yerini yalnız tavandaki eşit aralıklardan çıkarmayız. Aspirasyon kullanılacaksa boru ağı ve nokta hassasiyetini üretici hesabıyla ele alırız. Rack, dönüş havası ve boşlukların ilişkisini gerçek işletme düzeniyle inceler; fan ve damperlerin beklenen davranışını söndürme senaryosunda açık biçimde tanımlarız.
Kontrol: Algılama noktaları gerçek hava yollarıyla karşılaştırılır; ağ hesabı ve fan/damper durumu onaylı senaryoya işlenir.
Boru hesabı nozul yerleşiminden ayrı kalmaz — ayrıntılar
Ajanın dağılımı, boru ağı, bağlantılar ve nozul düzeni seçilmiş üretici sisteminin hesap yöntemiyle doğrulanır. Tüpün dolu olması her nozula gereken dağılımın sağlandığını göstermez. Yeni güzergâh veya bağlantı değişikliği hesap çıktısını etkileyebilir. Uygulanan metraj ve bağlantıları modelle karşılaştırır, nozul kimliklerini saha planına işleriz. Başka bir üreticinin benzer çaplı parçasını eşdeğer saymadan izin verilen sistem kombinasyonunu koruruz.
Kontrol: Tüp, boru, nozul kodları ve uygulanan güzergâh üretici hesap çıktısıyla birebir eşleştirilerek son dosyaya alınır.
Uyarı ve elektrik kesme sırası işletmeyle belirlenir — ayrıntılar
Algılama, ön uyarı, boşalma izinleri ve IT kapatma davranışları tek bir anlık komuta indirgenmez. Sunucu, UPS ve soğutmanın farklı ihtiyaçları olabilir. Sebep-sonuç tablosunda her adımın girdisini, çıktısını ve sorumlusunu tanımlarız. Ekrandaki komutu gerçek ekipman tepkisiyle birlikte kontrol ederiz. Boşalma sonrasında yeniden giriş, havalandırma ve hizmete dönüş de aynı işletme planının parçası olarak hazırlanır; personel bunu test öncesinde bilir.
Kontrol: Uyarı, izin ve IT/mekanik arayüzleri gerçek geri bildirimleriyle test edilir; yeniden giriş ve dönüş sorumluları kaydedilir.

Sunucu odasında hacim sınırı, nozul ve senaryonun üretici/işletme belgeleriyle eşleştirilmesi.
Depolama ekipmanı ve soğutma nozul seçiminde
Yalnız seçilen üretici kombinasyonu ve gerçek proje verisiyle doğrulanmış akustik performans raporlanır. Burada ses seviyesi, HDD dayanımı veya ölçülmüş kabul değeri verilmez.
Kontroller ve teslim
Sunucu odası korumasında gaz dağılımı ve akustik kabul, gerçek sistem ve proje girdileriyle ayrıca değerlendirilir.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Oda, boşluklar ve tahliye aynı kesitte
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Ölçeksiz oda kesiti örneğidir; korunan oda, tavan ve döşeme altı ayrı sınırlanır. Ana nozul sembolü ile üst/alt boşluktaki kesik işaretler yalnız bu hacimlerde koruma kararının ayrıca gerektiğini gösterir; üç nozul önerisi veya boşlukların her projede korunduğu iddiası değildir. Sağ ok basınç tahliyesi görevidir; gerçek güvenli yön, açıklık ve yapı sınırı hesapla belirlenir. Oda hacmi, ajan miktarı ve nozul dağılımı verilmez.
Korunan oda
Sunucu kabinleri ve hava yolları
Döşeme altı
Korunma kararı ve kablo geçişleri
Tavan boşluğu
Bağlı hacim ve açıklıklar
Nozul düzeni
Gerçek ürün dağılım hesabı
Basınç tahliye yönü
Yapı sınırı ve güvenli güzergâh
Bağlantılar
- Döşeme altı öğesinden Korunan oda öğesine bağlantıHacim / geçiş ilişkisi
- Tavan boşluğu öğesinden Korunan oda öğesine bağlantıHacim / açıklık ilişkisi
- Nozul düzeni öğesinden Korunan oda öğesine bağlantıHesapla doğrulanan dağılım
- Korunan oda öğesinden Basınç tahliye yönü öğesine bağlantıAyrı basınç tahliye hesabı
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Komut, sorumlu ve gerçek tepki birlikte kaydedilir
Örnek kayıt düzenidir; anlık sunucu kapatma, otomatik enerji kesme veya evrensel gecikme emri değildir.
Kontroller ve Teslim
Hacim ve ürün eşleştirmesi
Korunan boşluklarla ürün kodlarını üretici hesabıyla karşılaştırıyoruz. Boru ve nozul düzenini uygulama çiziminden kontrol ederek değişiklikleri testten önce işliyoruz.
Oda ve tahliye doğrulaması
Oda bütünlüğü test koşullarını seçilen ajanla belirliyoruz. Yapı sınırları ve basınç tahliye uygulamasının hesapla eşleştiği ayrıca kontrol ediliyor.
IT ve mekanik arayüz testi
Algılama, uyarı, izin ve kapatma adımlarını uygun test izolasyonuyla doğruluyoruz. Komut, geri bildirim ve gerçek ekipman durumunu aynı kayıt üzerinde izliyoruz.
İşletme eğitimi ve dönüş
Yetkili test sonrasında sistemin hizmet durumunu kayıtla teslim ediyoruz. Personel tahliye, bakım izolasyonu, yeniden giriş ve IT dönüş prosedürlerini uygulamalı olarak öğreniyor.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- Fike IG-55 — Hacim, dağılım, basınç tahliyesi ve maruziyet tasarımı
- Siemens — Silent Nozzle teknik işlevleri
- Xtralis — Aspirasyon ağ hesabı
- ASHRAE — İşlev testleri ve kontrol doğrulaması
Projenizin Sonraki Adımını Belirleyelim
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Sık Sorulan Sorular
Yükseltilmiş döşeme de korunmalı mı?
Döşeme altındaki kablo, ekipman ve bağlı hacimler keşifte incelenir. Korunma kararı seçilen tasarım yaklaşımına göre belirlenir; boşluk otomatik olarak ana oda hesabına eklenmez veya çıkarılmaz. Hacim sınırıyla algılama ve dağılımı aynı çizimde gösteririz. Sonradan açılan geçişler de bu sınırı yeniden etkileyebilir.
Gazlı söndürme HDD'leri neden etkileyebilir?
Bazı depolama sistemlerinde gaz boşalmasının sesi iş kesintisi oluşturabilecek bir etkendir. Nozul tasarımı, konumu ve üretici kombinasyonu bu yüzden değerlendirilir. IT ekipman envanterini alıp dağılım ve akustik ihtiyaçları birlikte inceleriz. Sessiz ürün adı tek başına bütün oda ve ekipman için aynı sonucu garanti etmez.
Sunucular alarm anında hemen kapatılmalı mı?
Kapatma davranışı IT güvenliği, UPS, süreklilik gereksinimi ve onaylı yangın senaryosuyla belirlenir. Genel bir anlık kesme komutu bütün odalara uygun olmayabilir. Algılama, uyarı ve boşalma adımlarını ayrı tanımlarız. Bilgi işlem ekibiyle mekanik ve elektrik tepkilerini koordine edip gerçek arayüzleri test ederiz.
Yeni kablo geçişi açıldığında neyi kontrol etmeliyiz?
Geçiş oda bütünlüğünü etkileyebilir; yeni güzergâh nozul ve algılama erişimini de değiştirebilir. Yapılan değişikliği uygulama planına işlemek gerekir. Oda sınırı, dağılım ve senaryo üzerinde etkisini inceleriz. Gereken tekrar testini seçilen sistem ve değişikliğin kapsamına göre belirleyip işletmenin bakım penceresine uygun biçimde planlarız.
Bakımda sistemin dolu görünmesi yeterli mi?
Tüpün veya panelin görünümü dağıtım ağı, oda bütünlüğü ve arayüzlerin tümünü doğrulamaz. Ürün bakım kontrolleriyle birlikte değişen oda ve ekipman düzeni incelenir. Test izolasyonu ve tekrar hizmete alma kayıtları önemlidir. Fan, damper ve IT bağlantılarının gerçek tepkisi uygun yöntemle kontrol edilerek işletme dosyasına eklenir.
