Yangın Söndürme

Sprinkler Alarm Vana İstasyonu Arıza Tespiti ve Revizyonu

Alarm vana istasyonunda yanlış alarm, sızıntı ve çalışma sorunlarını ekipman kimliğiyle birlikte inceliyoruz. Mekanik yardımcı donanım, panel girişi ve konum gözetimini ayırarak bulguya dayalı parça revizyonu ve ortak doğrulama kapsamı hazırlıyoruz.

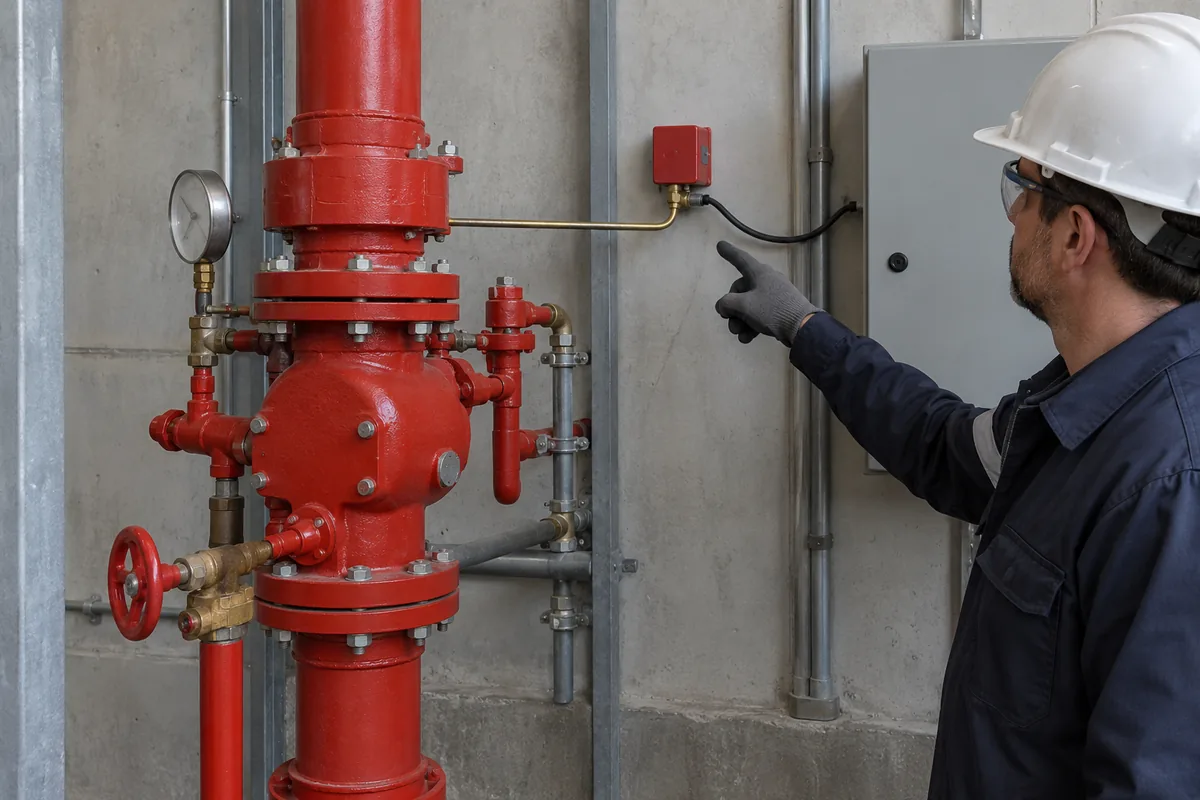

Sprinkler vana istasyonundan basınç borusuyla beslenen alarm anahtarı ve ayrı kablosuyla bağlı kapalı pano.
Kavramsal hizmet görseli: Sprinkler vana istasyonundan basınç borusuyla beslenen alarm anahtarı ve ayrı kablosuyla bağlı kapalı pano.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Arıza tespitinden istasyon revizyonuna

Sinyalin kaynağı ve fiziksel bulgu birlikte değerlendirilir; vana değişimi inceleme öncesinde kesin çözüm sayılmaz.

Hizmette ele alınan işler

  • Vana, yardımcı donanım ve üretici belgelerinin eşleştirilmesi
  • Olay kaydı ile mekanik bulgunun karşılaştırılması
  • Korunacak ve değişecek parçaların gerekçelendirilmesi
  • Panel noktaları, kontrol programı ve teslim dosyasının koordinasyonu

Kapsamın sınırları

  • Panel programlama ve bağlantı işleri gerektiğinde ilgili uzmanla ayrıca kapsamlandırılır.
  • Parça uyumu, üretici koordinasyonu ve gereken yetkinlik iş başlamadan önce teyit edilir.

Teşhis ve revizyon kalemlerini görünür tutun

Vana grubunun fiyatı, arızanın hangi bileşende bulunduğuna ve korunacak ekipmana bağlıdır. Keşif, doküman araştırması, parça temini ve panel koordinasyonu ayrı değerlendirilebilir. Bütün vana değişimi ile trim revizyonu aynı kapsam değildir. Kesinti ve kontrol kayıtları teklif karşılaştırmasında belirtilmelidir.

  • Vana ve trim kimlikleri
  • İnceleme ve doküman araştırması
  • Değişecek parça kapsamı
  • Panel bağlantı işleri
  • Kesinti ve fonksiyon doğrulama

İnceleme İçin Gerekli Bilgiler

  • Vana ve trim kimliklerini fotoğrafla paylaşın.
  • Şikâyeti ve görülme koşulunu açık tarif edin.
  • Panel olayları ve önceki revizyonları ekleyin.
  • Kesinti dönemi ile panel sorumlusunu belirtin.

Müdahale ve Teklif Kapsamı

Teklif bilgilerini hazırlayın

Teklif Bilgilerinizi Hazırlayın

Bu alanlarda proje bilgilerinizi toparlayabilirsiniz. Hazırlanan taslağı inceleyip WhatsApp üzerinden paylaşabilirsiniz.

Model etiketi ve okunabilir fotoğrafları belirtin.

Yanlış alarm, sızıntı veya arızanın görüldüğü koşulu yazın.

Varsa panel kimliği, olay kayıtları ve koordinasyon kişisini belirtin.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Alarm ve konum gözetimi için ayrı nokta şeması

Vana istasyonunda alarm anahtarı ve konum gözetimi farklı bağlantılar olarak açıklanır. Gerçek panel nokta adları ve kablo bilgileri onaylı projeye göre doldurulur.

Kavramsal cihaz–panel eşleştirmesi

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek arayüz şeması; gerçek giriş numarası, kablo veya panel programı değildir.

  1. Alarm anahtarı / alarm arayüzü

    Seçilen vana istasyonuna ait alarm işlevi

  2. Panelde ilgili alarm noktası

    Nokta listesinde gerçek cihaz kimliğiyle eşleştirilir

  3. Ayrı vana konum gözetimi

    Belirlenen vananın konum bilgisi

  4. Panelde ilgili gözetim noktası

    Alarm girişinden ayrı işlev ve kayıt

  5. Kontrol matrisi ve olay kaydı

    Beklenen bildirim ile gözlenen sonuç ayrı tutulur

Bağlantılar

  • Alarm anahtarı / alarm arayüzü öğesinden Panelde ilgili alarm noktası öğesine bağlantıAlarm arayüzü
  • Ayrı vana konum gözetimi öğesinden Panelde ilgili gözetim noktası öğesine bağlantıKonum gözetimi
  • Panelde ilgili alarm noktası öğesinden Kontrol matrisi ve olay kaydı öğesine bağlantıAlarm kaydı
  • Panelde ilgili gözetim noktası öğesinden Kontrol matrisi ve olay kaydı öğesine bağlantıGözetim kaydı

Mekanik istasyon kaydı

Vana gövdesi ve yardımcı bağlantıların modeli, korunacak parçaları ve fiziksel bulguları montaj listesinde tutulur. Görselde benzer görünmesi parça uyumluluğunu kanıtlamaz.

Panel tarafı kaydı

Alarm ve gözetim cihazları gerçek panel nokta adlarıyla eşleştirilir. Program değişikliği gerekiyorsa ilgili uzman tarafın işi ve doğrulama katılımı teklifte ayrıca belirtilir.

Gerçek bağlantı ve revizyon sonrası kontrol, ekipman belgelerine göre yetkin sorumlularla yürütülür.

Sprinkler vana istasyonundan basınç borusuyla beslenen alarm anahtarı ve ayrı kablosuyla bağlı kapalı pano.

Alarm vana istasyonu. Vana ve yardımcı bağlantılar mekanik dosyada; alarm anahtarı ile ayrı konum gözetimi gerçek panel nokta listesinde tanımlanır.

Alarmın kaynağını mekanik ve panel tarafında ayırıyoruz

İşletmede yanlış alarm, görünür sızıntı veya vana grubunda çalışma sorunu olduğunda ekipmanın kimliği önemlidir. Islak, kuru ve diğer vana düzenleri aynı parçaları ve davranışı kullanmaz. Model bilgisi ve üretici dokümanı bulunmadan yalnız görünen parçaya göre revizyon kararı verilmemelidir.

Mevcut istasyon korunacaksa önceki müdahaleler ve belgesiz bağlantı değişimleri araştırılır. Mekanik trim sorunu ile panel girişindeki arıza farklı uzmanlık ve iş kapsamı gerektirebilir. Teklif dosyası bu sınırları ayırarak yalnız malzeme listesini değil, teşhis ve koordinasyon işlerinin kapsamını da gösterir.

Model bilgisiyle başlayın
Vana ve trim kimlikleri ürün dokümanıyla eşleştirilir. Farklı sistemlerin parça ve bağlantıları birbirinin otomatik alternatifi kabul edilmez.
Alarmı vana konumundan ayırın
Vana alarm arayüzü, akış bilgisi ve konum gözetimi farklı işlevlerdir. Hangi şikâyetin hangi bağlantıyı ilgilendirdiği açıklanır.
Revizyonu bulguya bağlayın
Değişecek parça ve kontrol işi inceleme sonucuyla gerekçelendirilir. Uzman panel koordinasyonu ve hizmete geri alma sorumluluğu görünür tutulur.

Panelde beklenmeyen sinyal görüldüğünde

Sinyalin geldiği cihaz ve vana istasyonu eşleştirilir. Mekanik düzen ile panel kayıtları farklı disiplinlerce incelenerek bulgunun hangi tarafta olduğu belirlenir.

  • Alarm kaynağı kimliği
  • Panel olay kayıtları
  • Vana ve trim dokümanları

Üç arıza senaryosunda örnek bulgu ayrımı

Bu tablo yapılmış bir arıza tespiti değildir. Şikâyetin hangi bileşen ve uzman incelemesiyle eşleştirileceğini gösterir; gerçek bulgu istasyon kimliğiyle kaydedilir.

SenaryoMekanik yardımcı donanımPanel girişiKonum gözetimiKarar kaydı
Yanlış alarm
Ürün düzeni ve fiziksel durum incelenir
Olay kaydı ile sinyal kaynağı eşleştirilir
Şikâyetin konum bildirimiyle ilişkisi ayrı kontrol edilir
Doğrulanan kaynak ve açık ihtimaller
Sızıntı veya hasar
Hasar konumu ve parça kimliği kaydedilir
Mekanik bulgunun panel sinyaline etkisi araştırılır
Bağımsız gözetim sorunu varsa ayrı yazılır
Yerel parça revizyonu ile istasyon değişimi gerekçesi
Planlı yenileme
Korunacak gövde ve değişecek yardımcı donanım listelenir
Yeni arayüz ve gerekirse program işi tanımlanır
Korunacak veya yenilenecek gözetim bağlantısı belirtilir
Uyum dayanağı ve ortak kontrol programı

Bir sinyalin kesilmesi kalıcı arıza giderme sonucu sayılmaz; kontrol bulgusu ayrıca kaydedilir.

Müdahalenin Teknik Koşulları

Vana istasyonunun kimliklendirilmesi

Vana modeli, sistem tipi ve yardımcı donanım aynı envanterde toplanır. Ürün belgeleriyle eşleştirme, doğru parça ve inceleme yönteminin seçilmesine girdi sağlar; tek başına ekipmanın uygun bulunduğu anlamına gelmez.

Şikâyet ve olay kayıtları

Panelde görülen olay ile vana istasyonundaki fiziksel bulgu ayrı kaydedilir. Olay zamanı ve önceki müdahaleler karşılaştırılarak mekanik inceleme ile panel tarafındaki kontrol işinin sorumlulukları belirlenir.

Trim ve yardımcı bağlantılar

Yardımcı bağlantılar üretici düzeni ve önceki revizyonlarla karşılaştırılır. Korunacak ve yenilenecek parçalar inceleme bulgusuna göre listelenir; tek sızıntı bütün yardımcı donanımın değişeceği anlamına gelmez.

Alarm ve konum gözetimi sınırı

Alarm sinyali ile vana konum gözetimi farklı işlevler olarak eşleştirilir. Her cihazın ilgili panel girişi nokta listesinde gösterilerek mekanik istasyon ile elektrik arayüzü arasındaki sorumluluk sınırı açıklanır.

Revizyon kapsamı ve tedarik

Parça seçimi model uyumu, arıza bulgusu ve mevcut yerleşim koşullarıyla değerlendirilir. Malzeme temini, mekanik montaj ve panel koordinasyonu teklifte ayrı yazılarak gereken işlerin eksik karşılaştırılması önlenir.

Fonksiyon doğrulama ve sonuç dosyası

Revizyon sonrası kontrol planı ekipman koşullarına göre yetkin taraflarla hazırlanır. Değişen parçalar, doğrulama bulguları ve açık noktalar teslim edilerek yangın korumasının yeniden hizmete alınması işletmeyle koordine edilir.

Vana istasyonunun kimliklendirilmesi — ayrıntılar

İncelemede vana modeli, sistem tipi ve trim düzeni ortak bir envanterde toplanır. Üreticilerin vana aileleri farklı uygulama düzenleri sunar; görünen bağlantı ölçüsü aynı olsa bile kontrol ilişkisi değişebilir. Eski etiket okunmuyorsa belirsizlik kayda alınır ve uygun doküman araştırılır. Bu kimliklendirme, parça tedariki ve inceleme yönteminin doğru sisteme bağlanmasını sağlar; tek başına vana durumunun uygun bulunduğu anlamına gelmez.

Kontrol: Vana modeli ve mevcut trim düzeni aynı ürün dokümanına bağlanmalı.

Şikâyet ve olay kayıtları — ayrıntılar

Yanlış alarm veya çalışma sorunu araştırılırken işletmenin gördüğü olay ile sahadaki fiziksel bulgu ayrı kaydedilir. Panel kayıtlarının zamanları, son bakım ve vana çevresindeki müdahaleler değerlendirmeye sunulur. Bir olayın kesilmesi arızanın kalıcı giderildiğini kanıtlamaz. Önerilen proje akışı, inceleme bulgusunun hangi ekipman ve hangi koşula ait olduğunu açıklar; mekanik ve elektrik tarafına ilişkin sorumlulukları ayrı iş kalemleri halinde belirler.

Kontrol: Panel olayları ve mekanik bulgular aynı istasyon kimliğiyle kaydedilmeli.

Trim ve yardımcı bağlantılar — ayrıntılar

Alarm vana istasyonundaki yardımcı bağlantıların düzeni, üretici dokümanıyla karşılaştırılır. Önceki revizyonlarda eklenen parçalar ve belgesiz değişiklikler inceleme kapsamına alınır. Kullanıcının kendi başına bağlantı değiştirmesi önerilmez; gerçek müdahale yetkin ekipçe sistem koşullarına göre planlanır. Korunacak ve yenilenecek parçaların listesi, teşhis bulgularıyla birlikte hazırlanır; görünür bir sızıntı bütün trim düzeninin değiştirilmesine otomatik gerekçe sayılmaz.

Kontrol: Trim üzerindeki belgesiz değişiklikler ve parça uyumluluğu açıklanmalı.

Alarm ve konum gözetimi sınırı — ayrıntılar

Vananın konumunu izleyen bağlantı ile vana istasyonunun alarm arayüzü ayrı değerlendirilir. İnceleme dosyasında her sinyalin hangi ekipman üzerinden geldiği ve panel tarafında hangi girişe bağlandığı gösterilir. Böylece bir konum izleme sorunu yanlış biçimde vana mekanik arızası olarak sunulmaz. Üretici bilgileri temel ekipman işlevini açıklar; nokta listesi ve disiplinler arası kontrol matrisini proje teslim dosyasında sunarız.

Kontrol: Her alarm ve gözetim noktası cihazıyla ve panel girişiyle eşleştirilmeli.

Revizyon kapsamı ve tedarik — ayrıntılar

Gerekli parça değişimi, model bilgisi ve inceleme bulgularına göre listelenir. Alternatif ekipman kullanılacaksa ürün uyumluluğu uzman değerlendirmesine bağlanır. Mevcut istasyondaki erişim ve bağlantılar yeni parça seçimini etkileyebilir. Teklifte malzeme temini, mekanik montaj ve panel işinin sınırları ayrı gösterilir. Gerekli üretici koordinasyonu ve uygulayıcı yetkinliği parça değişimi öncesinde teyit edilir; revizyon seçeneği istasyonda doğrulanan arızanın kapsamına göre belirlenir.

Kontrol: Değişim listesinde parça kimliği, gerekçe ve uzman koordinasyonu bulunmalı.

Fonksiyon doğrulama ve sonuç dosyası — ayrıntılar

Revizyondan sonra kontrol edilecek işlevler seçilen ekipman ve proje planıyla belirlenir. Mekanik istasyon ve panel arayüzü sorumluları, kontrolün kayıt kapsamını birlikte açıklar. Revizyon sonrası kontrol sırasını seçilen ekipman ve proje planına göre yetkin ekip belirler. Teslim dosyası değişen parçaları, doğrulama bulgularını ve açık noktaları içerir. Korumanın tekrar hizmete alınması işletme sorumlularıyla koordine edilerek kayıtların sonraki bakımda karşılaştırılabilmesi sağlanır.

Kontrol: Revizyon listesi, kontrol bulguları ve hizmete dönüş kaydı birlikte sunulmalı.

İncelemede Hangi Veriler Kullanılır?

Vana modeli

İncelenen bilgi
Kimlik ve üretici dokümanı.
Karara etkisi
İnceleme ve parça listesi doğru sistemle eşleştirilir.

Şikâyet

İncelenen bilgi
Olay kaydı ve fiziksel bulgu.
Karara etkisi
Mekanik sorun ile sinyal arayüzü ayrılır.

Parça uyumu

İncelenen bilgi
Mevcut trim ve önerilen ekipman.
Karara etkisi
Korunacak ve değişecek bileşenler gerekçelendirilir.

Kontrol katılımı

İncelenen bilgi
Panel sorumlusu ve işletme takvimi.
Karara etkisi
Revizyon sonrası ortak doğrulama programı hazırlanır.

Kontroller ve teslim

Revizyon listesini ve kontrol kayıtlarını teslim ediyoruz

Parça kaydı

Uygulanan malzeme kimlikleri revizyon listesiyle karşılaştırılır; alternatif ürün varsa uyumluluk kararının dayanağı dosyaya eklenir.

Arayüz kontrolü

Mekanik alarm ve panel noktalarının doğrulama kapsamı ilgili uzmanlarla yürütülür; sonuçlar cihaz kimlikleriyle kaydedilir.

Açık bulgular

Giderilen şikâyetler ve devam eden belirsizlikler ayrılır; ek inceleme gerektiren noktalar sorumlularıyla teslim edilir.

Güncel çizim

Trim ve nokta listelerinin son hali, ekipman dokümanları ve işletmeye devir kayıtları ortak dosyada sunulur.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Valve Systems — Viking Group
  2. NFPA 25, ITM of Water-Based Fire Protection Systems Handbook

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Vana konum izleme ile alarm vana kontrolü aynı mı?

Hayır. Konum gözetimi belirli bir vananın durumu hakkında bilgi verir; alarm vana istasyonunun mekanik düzeni ve alarm arayüzü farklı kapsamdır. Şikâyetin hangi ekipman ve sinyali ilgilendirdiği inceleme dosyasında açık biçimde ayrılmalıdır.

Yanlış alarmda vana mutlaka değişir mi?

Yanlış sinyalin nedeni mekanik vana, trim, bağlantı veya panel tarafında bulunabilir. Vana değişimi inceleme yapılmadan kesin çözüm gibi sunulmaz. Olay kayıtları ve ekipman kimlikleriyle araştırma sınırı kurulur, değişim önerisi bulguya bağlanır.

Başka markanın parçası kullanılabilir mi?

Parça uyumu model, sistem düzeni ve üretici koşullarıyla değerlendirilir. Benzer ölçü veya görünüm tek başına yeterli değildir. Alternatif ekipman kararı uzman incelemesine dayanmalı; kullanılan parçanın kimliği ve uyumluluk dayanağı teslim dosyasına eklenmelidir.

Panel programlama da bu işin içinde midir?

Panelde değişiklik gerekip gerekmediği arayüz incelemesiyle belirlenir. Gereken iş farklı uzman sorumluluğu taşıyabilir ve teklifte ayrı gösterilmelidir. Mekanik revizyon teklifinden panel programlama, üretici koordinasyonu veya bakım yetkisi otomatik olarak çıkarılamaz.

Teklif için hangi kayıtlar paylaşılmalı?

Vana ve trim fotoğrafları, okunabilen model bilgisi, olay kayıtları ve önceki müdahale listesi başlangıç için faydalıdır. Mevcut çizimler ve panel kimliği de eklenmelidir. İşletme takvimi, koruma kesintisi ve doğrulama programının hazırlanmasına yardımcı olur.
