Yangın Söndürme

Yangın Senaryosu Entegre Testleri

SCA Mühendislik başlatıcı olaydan gerçek ekipman tepkisine kadar sistemler arasındaki bağlantıyı ortak test planında doğrular. Sonuçlar, eksikler ve normal hizmete dönüş durumu alarm, mekanik, elektrik ve işletme ekipleriyle kaydedilir.

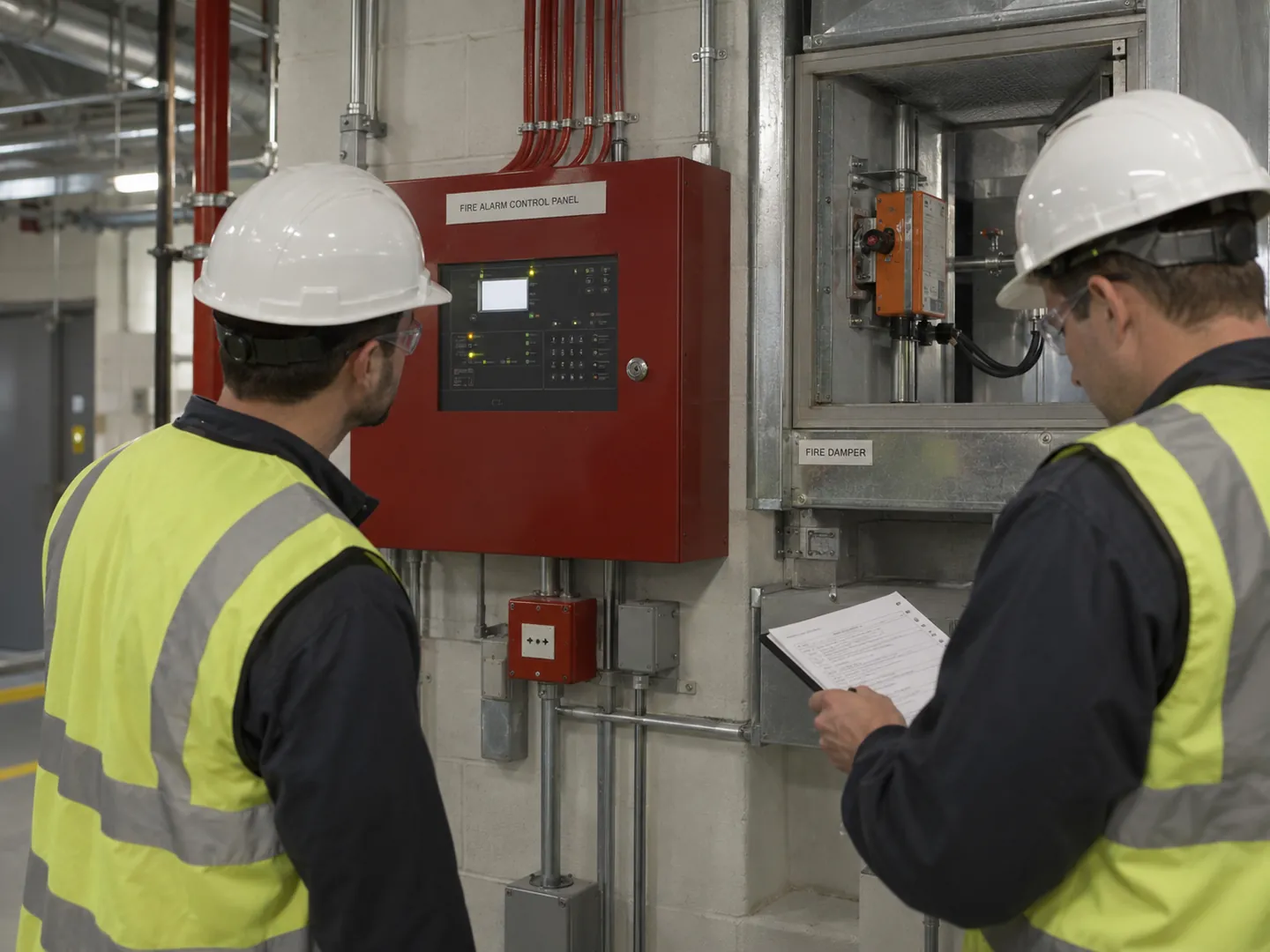

Kanal damperi aktüatörü, kapalı arayüz panosu ve ayrı yangın suyu bağlantısıyla test hazırlığını gösteren temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Entegre işlev testi ve sonuç dosyası

Hizmette ele alınan işler

  • Onaylı senaryo, adres/bölge ve bağımsız hazırlık kontrolü
  • Kararlaştırılan ortak olay, komut, saha tepki ve geri bildirim testi
  • Eksik/tekrar test ve normal hizmete dönüş kaydı

Kapsamın sınırları

  • Yeni kurulum ve revizyon işleri test kapsamından ayrı belirlenir.
  • Riskli denemeler, performans ölçümleri ve geçici koruma sorumluları önceden kararlaştırılır.

Test maliyeti arayüz ve senaryo kapsamıyla şekillenir

Cihaz adedi kadar sistemler arasındaki bağlantı sayısı, test olayları ve performans ölçümü ihtiyacı maliyeti etkiler. Eksik senaryo veya adres listesi hazırlık çalışmasını büyütür. İşletmede gece testi, yüklenici katılımı ve tekrar testleri ayrıca planlanır. Teklifte belge kontrolü, arayüz eşleştirmesi, saha testi ve düzeltme sonrası doğrulamanın kapsamını açık gösteririz. Böylece yalnız panel kontrolüyle kapsamlı entegre testi aynı iş olarak fiyatlandırmayız.

  • Arayüz, bölge ve senaryo sayısı
  • Belge/adres eşleştirme ihtiyacı
  • Performans ölçümleri ve yüklenici katılımı
  • İşletme penceresi ve tekrar test kapsamı

İnceleme İçin Gerekli Bilgiler

  • Onaylı sebep-sonuç tablosu ve son revizyon
  • Alarm/otomasyon adres ve arayüz listeleri
  • Mekanik bölgeleme ve ekipman planları
  • İşletme test penceresi ve sorumlu ekipler

İnceleme ve Teklif Kapsamı

Benzer uygulamaların gerçek iş kapsamı

Ekoteks İş Merkezi

Gerçek fotoğraf havalandırma kanalları ile yangın borularının montajını gösterir; entegre test sonucu değildir.

Plaza Cubes Ofisleri

Bomontiada, Nidakule, Allianz Tower ve Sun Plaza ofislerinde fancoil, havalandırma, yangın söndürme ve mekanik tesisat/projelendirme işleri kayıtlıdır. Benzer mekanik kapsam, entegre test kabulüyle ayrı değerlendirilir.

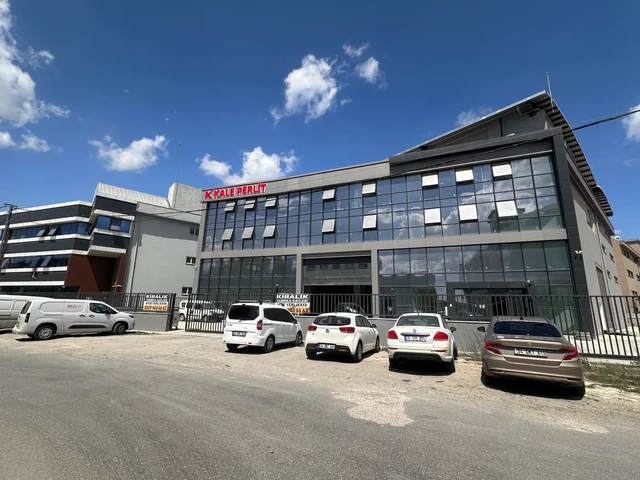

Kale Perlit Hadımköy Ofis

VRF klima, yerden ısıtma, havalandırma kanalları ve yangın söndürme tesisatı uygulaması kayıtlıdır. Bu kart ölçülmüş entegre test raporu olarak sunulmaz.

Paylaşılabilir entegre test kaydı ancak gerçek test dosyası doğrulanıp paylaşım izni verildiğinde ayrı bağlantı olarak eklenir.

Yangın senaryosu testinde alarm ve mekanik arayüzün sonucu gerçek bina test kaydında gösterilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Olaydan fiziksel sonuca örnek test satırları

Başlatıcı olayAlarm adresi / bölgeBeklenen tepkiFiziksel sonuçGeri bildirim
Projede tanımlı alarm olayı
Gerçek alarm adresi ve etkilenen mahal.
Onaylı senaryoda ilgili fan/damper komutu.
Gerçek cihaz hareketi ve gereken tasarım ölçümü.
Doğru etiketten gelen konum/sinyal.
İzinli arıza / haberleşme testi
Gerçek arayüz ve mantık bölgesi.
Üretici/tasarımın tanımladığı arıza davranışı.
Gözlenen cihaz durumu; uygulanabilir kontrollü yöntem.
Arıza adresi ve kayıtlı tepki.
Sıfırlama / hizmete dönüş
Test edilen satır ve ilgili cihazlar.
Onaylı normal dönüş veya işletme izni.
İzolasyonun sonlandırılması ve gerçek normal durum.
Normal durum, kilitli koşul ve açık iş kaydı.

Boş örnek kayıt düzenidir; belirli binanın alarm mantığı veya evrensel çalışma sırası değildir. Süre/performans dayanağı gerçek projeden alınır.

İnceleme Yöntemi ve Girdiler

Bir cihazın kendi kabul testinden geçmesi, başka sistemle doğru sırada çalıştığını göstermez. Alarmın doğru noktadan gelmesi, uygun bölgeye aktarılması ve ekipmanın gerçek konum değiştirmesi ayrı kontrol adımlarıdır. Bu bağlantı zincirini testte görünür hâle getiririz. Tesisin bölgelemesi, arayüz adresleri ve beklenen süre/performans koşulları önceden tanımlanır. Böylece toplantı sırasında yorumlanan bir senaryo yerine izlenebilir girdi, tepki ve sonuç kaydı oluşur.

Testi işletmenin bütün ekipmanını aynı anda rastgele çalıştırarak yürütmeyiz. Tesisin korunma durumu, üretim veya kullanıcı etkileri ve test izolasyonları önceden planlanır. Önce bağımsız sistemlerin hazır olduğu doğrulanır; ardından entegrasyon adımları kontrollü biçimde uygulanır. Test sonunda komutların sıfırlanmasıyla yetinmeyiz. Gerçek vana, damper, fan ve kontrolör durumlarını inceleyerek tesisi hangi hizmet koşulunda teslim ettiğimizi açıkça kaydederiz.

Girdiyi ve tepkiyi tanımlıyoruz
Onaylı senaryoda hangi olayın hangi cihazı nasıl etkileyeceğini adres ve bölge bilgisiyle gösteriyor; test sırasında ölçülecek sonucu baştan belirliyoruz.
Komutla konumu ayırıyoruz
Panel veya otomasyon çıkışını gerçek ekipman tepkisiyle karşılaştırıyoruz. Geri bildirim, mekanik hareket ve ilgili performans kontrolleri aynı test kaydında yer alıyor.
Test sonrası hizmeti doğruluyoruz
İzolasyon ve değişen ayarları izliyor; test sonunda cihazların gerçek normal durumunu ve açık kalan eksikleri işletme temsilcisine kayıtla teslim ediyoruz.
Havalandırma kanallarını ve yangın borularını monte ettik.
SCA uygulama fotoğrafı

Ekoteks İş Merkezi — havalandırma kanalları ve yangın borularını monte ettik. Fotoğraf montaj kapsamını gösterir.

Ekoteks İş Merkezi

Birden fazla yüklenici sistemi bağlarken

Alarm, otomasyon ve mekanik ekipler bağımsız testlerini tamamladıktan sonra ortak arayüz listesini çıkarıyoruz. Adres, sinyal tipi ve beklenen tepkiyi aynı senaryoda eşleştiriyoruz. Ortak test kaydında her arayüzün sorumlusunu, beklenen cihaz tepkisini ve yüklenicinin gözlediği gerçek sonucu açıkça belirliyoruz.

  • Arayüz/adres listesi
  • Bağımsız sistem hazır oluşu
  • Ortak test sorumluları

Değerlendirmede Kullanılan Veriler

Senaryo

İncelenen bilgi
Onaylı sebep-sonuç tablosu ve tasarım koşulları
Karara etkisi
Test olayları, beklenen tepkiler ve değerlendirme sınırları açık olarak belirlenir.

Arayüz

İncelenen bilgi
Adres, etiket, sinyal tipi ve bölge planı
Karara etkisi
Yanlış eşleşmeler test öncesi tespit edilir; cihaz başına kontrol yolu oluşturulur.

İşletme

İncelenen bilgi
Kullanıcı etkisi, kesinti ve test izolasyonu
Karara etkisi
Güvenli test sırası, katılımcılar ve hizmete dönüş prosedürü hazırlanır.

Revizyon

İncelenen bilgi
Değişen ekipman, yazılım veya bölgeleme
Karara etkisi
Tekrar test gerektiren bağlantılar ve senaryolar etki analiziyle seçilir.

Teknik Koşullar ve Sınırlar

Sebep-sonuç tablosu ölçülebilir olmalı

Başlatıcı olay, alarm adresi/bölge, beklenen cihaz tepkisi ve değerlendirme dayanağı her satırda tanımlanır.

Elektrik çıkışı mekanik hareketi kanıtlamaz

Komut, mekanik hareket ve konum geri bildirimi gerçek cihaz etiketiyle eşleştirilir; yalnız ekran çıkışı fiziksel sonucu kanıtlamaz.

Normal havalandırmayla duman kontrolü aynı iş değildir

Konfor fanının durması ve duman kontrol performansı farklı amaçlardır; tasarım görevi ve gerekli ölçüm komut testinden ayrı değerlendirilir.

Komut önceliği ve arıza davranışı testin parçasıdır

Yangın, normal ve manuel komut önceliği ile uygulanabilir arıza/izin koşulları onaylı mantığa göre kontrollü test edilir.

Bölgeleme hatası doğru cihazı yanlış anda çalıştırabilir

Alarm adresi, mantık bölgesi ve fiziksel mahal aynı planda eşleşir; doğru cihazın doğru bölgedeki tepkisi kaydedilir.

Sıfırlama sonrası normal dönüş ayrıca doğrulanır

Geçici test izolasyonları sonlandırılır, ayarlar ve gerçek cihaz hizmet durumu kontrol edilir; açık işler ve yeniden çalışma izinleri teslim edilir.

Sebep-sonuç tablosu ölçülebilir olmalı — ayrıntılar

Senaryoda yalnız fan duracak yazması test için yeterli ayrıntı değildir. Hangi alarm bölgesinde hangi fanın, hangi komut ve geri bildirimle etkileneceğini belirleriz. Beklenen durum, ilgili tasarımın süre ve performans şartlarıyla birlikte kaydedilir. Testte yoruma açık ifadeyi önceden çözeriz. Böylece aynı olay yeniden uygulandığında ekipler aynı sonuca bakar; senaryo değiştiğinde hangi satırların yeniden doğrulanacağı açık biçimde bulunabilir.

Kontrol: Her test satırında başlatıcı olay, adres/bölge, beklenen cihaz tepkisi ve değerlendirme dayanağı açıkça bulunur.

Elektrik çıkışı mekanik hareketi kanıtlamaz — ayrıntılar

Bir rölenin çekmesi veya otomasyon ekranındaki komut, damperin gerçek konumunu göstermeyebilir. Aktüatör, mekanik bağlantı ve geri bildirim farklı hata noktalarıdır. Testte komut yolunu gerçek cihaz konumuyla eşleştiririz. Konum bilgisinin kendisi de doğru cihazdan gelmelidir. Etiket ve adresleri sahayla karşılaştırarak yanlış geri bildirimin başarılı tepki gibi görünmesini önler; sadece panel üzerinde yapılan kontrolün kapsadığı sınırı açık biçimde gösteririz.

Kontrol: Komut, saha hareketi ve konum geri bildirimi cihaz etiketiyle eşleştirilir; gerçek tepki ortak test kaydında tutulur.

Normal havalandırmayla duman kontrolü aynı iş değildir — ayrıntılar

Konfor havalandırmasının durması ile bir duman kontrol sisteminin belirlenen performansta çalışması farklı test amaçlarıdır. Sistemin yangın görevini onaylı tasarım üzerinden belirleriz. Fanın döndüğünü görmek gereken hava hareketini veya basınç durumunu tek başına doğrulamaz. İlgili performans ölçümünü uygun çalışma koşulunda planlar; yangın senaryosu komutuyla mekanik kapasite testini aynı olayın farklı kontrol adımları olarak raporlarız.

Kontrol: Her fanın yangın görevi ve gerekli performans ölçümü tasarım dosyasından alınır; komut testinden ayrı değerlendirilir.

Komut önceliği ve arıza davranışı testin parçasıdır — ayrıntılar

Normal otomasyon, manuel kumanda ve yangın komutu aynı cihazı etkileyebilir. Hangi komutun öncelikli olduğu tanımlanmazsa cihaz beklenmeyen duruma geçebilir. Haberleşme veya enerji arızasında beklenen tepkiyi de senaryodan alırız. Testi yalnız normal alarm durumuyla sınırlamayıp uygulanabilir arıza ve izin koşullarını planlarız. Risk oluşturan denemeleri yetkili ekiplerle kontrollü yöntemle ele alır; sonuçları üretici ve tasarım mantığına göre karşılaştırırız.

Kontrol: Yangın/normal/manuel öncelikleri ve uygulanabilir arıza koşulları onaylı mantıkla eşleştirilerek kontrollü testte doğrulanır.

Bölgeleme hatası doğru cihazı yanlış anda çalıştırabilir — ayrıntılar

Bir alarm sinyali doğru adrese ulaştığı hâlde yanlış bölgeye bağlanmış olabilir. Sonuçta ekipman çalışır, fakat gereken mahalde gereken tepki oluşmaz. Arayüz listesini mimari ve mekanik bölge planıyla eşleştiririz. Özellikle revizyonlarda eski isimler ve etiketler kalabileceğinden saha kimliğini tekrar kontrol ederiz. Test kaydında yalnız çalıştı sonucunu değil, hangi olayın hangi fiziksel bölgeyi etkilediğini de açık biçimde gösteririz.

Kontrol: Alarm adresi, mantık bölgesi ve fiziksel mahal aynı plan üzerinde eşleştirilir; her tepkinin doğru bölgede olduğu kaydedilir.

Sıfırlama sonrası normal dönüş ayrıca doğrulanır — ayrıntılar

Alarmın sıfırlanması, tüm cihazların doğru hizmet durumuna döndüğünü kanıtlamaz. Manuel müdahale, test izolasyonu veya kilitli arıza koşulu kalmış olabilir. Test sonunda geçici değişiklik listesini kontrol eder, gerçek ekipman durumlarını yeniden inceleriz. Bazı sistemlerde yeniden çalışma işletme kararı gerektirebilir; bu adımı senaryoda tanımlarız. Eksikleri sorumlu ve tekrar test şartıyla teslim ederek tesisin belirsiz bir hazır durumda bırakılmasını önleriz.

Kontrol: Test için uygulanan geçici izolasyonlar sonlandırılır; gerçek cihaz durumları, kilitli koşullar ve işletme izinleri hizmete dönüş kaydında doğrulanır.

Mekanik tesisat çizimlerinin bulunduğu mühendislik çalışma masası

Ortak olay, adres, fiziksel tepki ve hizmete dönüşün gerçek test dosyasında eşleştirilmesi.

Kontroller ve teslim

Hazırlık, katılımcılar ve hizmete dönüş aynı dosyada

AşamaTeslim kutusundaki liste
Bağımsız sistem hazırlığı
Cihaz kabul kayıtları, senaryo sürümü, adres/arayüz ve etiket-plan eşleşmesi.
Ortak katılımcılar
Alarm, otomasyon, mekanik, elektrik ve işletme temsilcisi; her arayüzün sorumlusu.
Test düzeni
Tetiklenecek olaylar, kullanıcı etkisi, geçici izolasyonlar, ölçüm ve değerlendirme şartı.
Normal hizmete dönüş
Geçici izolasyon/ayarların sonlandırılması; gerçek vana, damper, fan ve kontrolör durumları.
Açık işler
Beklenmeyen tepki, sorumlu, düzeltme ve tekrar test koşulu.

Normal duruma dönüş işletme onayı gerektiren cihazlarda ilgili izin kaydıyla tamamlanır.

Sistemler arasındaki tepki zincirini birlikte test ediyoruz

Test planı ve hazır oluş

Bağımsız sistem testlerini, senaryo sürümünü ve arayüz listesini kontrol ediyoruz. Katılımcılar, izolasyonlar ve değerlendirme şartları ortak test planında tanımlanıyor.

Olaydan cihaza izleme

Planlanan girdiyle gerçek komut ve ekipman tepkisini izliyoruz. Adres, bölge, geri bildirim ve ilgili performans sonuçları aynı zaman sırasıyla kaydediliyor.

Eksiklerin kapatılması

Beklenmeyen davranışları sorumlu, neden ve düzeltme ihtiyacıyla raporluyoruz. Düzeltme sonrası etkilenen senaryolar yeniden kontrol edilerek sonuç kaydı güncelleniyor.

Normal hizmete dönüş

Test için uygulanan geçici izolasyonları sonlandırıyor, geçici ayarları onaylı normal duruma getiriyoruz. Gerçek ekipman durumları, işletme izinleri ve açık kalan işler temsilciye açık bir hizmete dönüş kaydıyla teslim ediliyor.

Teknik kaynaklar

Sık Sorulan Sorular

Her sistem kendi testinden geçtiyse entegre test neden gerekir?

Bağımsız test cihazın kendi işlevini doğrular; başka sistemin olayıyla doğru sırada tepki verdiğini ayrıca göstermek gerekir. Yanlış adres, bölgeleme veya komut önceliği entegrasyonda ortaya çıkabilir. Testte başlatıcı olayı gerçek cihaz hareketiyle birlikte izleriz. Böylece cihazların çalışmasıyla birlikte doğru bağlantı zinciri de doğrulanır.

Panel ekranındaki geri bildirim yeterli mi?

Geri bildirimin doğru cihazdan geldiği ve gerçek durumu temsil ettiği kontrol edilmelidir. Komut, mekanik hareket ve konum sinyali ayrı hata noktaları içerir. Ekrandaki bilgi sahadaki etikete ve tepkiye bağlanır. Performans görevi olan cihazlarda gerekli ölçüm de yapılır; yalnız bir durum göstergesi tüm işlevi kanıtlamaz.

Yangın senaryosu testinde bütün fanlar çalıştırılır mı?

Hangi fanın hangi olayda duracağı veya çalışacağı onaylı tasarımda belirlenir. Konfor havalandırmasıyla duman kontrol görevi aynı değildir. Test olaylarını bölgelere ve cihaz görevlerine göre seçeriz. Kullanıcı etkisi ve izolasyonlar önceden planlanır. Rastgele tüm ekipmanı çalıştırmak doğru senaryonun veya performansın doğrulandığı anlamına gelmez.

Otomasyon yazılımı değişince test tekrarlanmalı mı?

Değişikliğin etkilediği komut, öncelik, adres ve sıfırlama davranışları incelenir. İlgili senaryolar tekrar doğrulanır; yalnız değişen ekrandan karar verilmez. Revizyon kaydı ve etki listesi test kapsamını belirlemeyi kolaylaştırır. Yeni mantığın mevcut tepkileri bozmadığını kontrol ederek uygulama ve işletme dosyalarını birlikte güncelleriz.

Test bittikten sonra hangi kayıt teslim edilir?

Uygulanan olaylar, beklenen ve gözlenen tepkiler, eksikler ve tekrar test sonuçları teslim edilir. Test için uygulanan geçici izolasyonlar sonlandırılır; gerçek cihazların normal hizmet durumu ayrıca doğrulanıp kaydedilir. Açık kalan işler için sorumlu ve koşul tanımlanır. Böylece işletme ekibi yalnız test yapıldı bilgisini değil, tesisin hangi durumda bırakıldığını da öğrenir.
