Yangın Söndürme

Sprinkler Hidrolik Yeterlilik İncelemesi

SCA Mühendislik güncel su beslemesini gerçek boru ağı ve tasarım talebiyle karşılaştırır. Hidrolik sonuç, varsayımlar ve gereken iyileştirmeler kapsamı belirli bir inceleme raporunda sunulur.

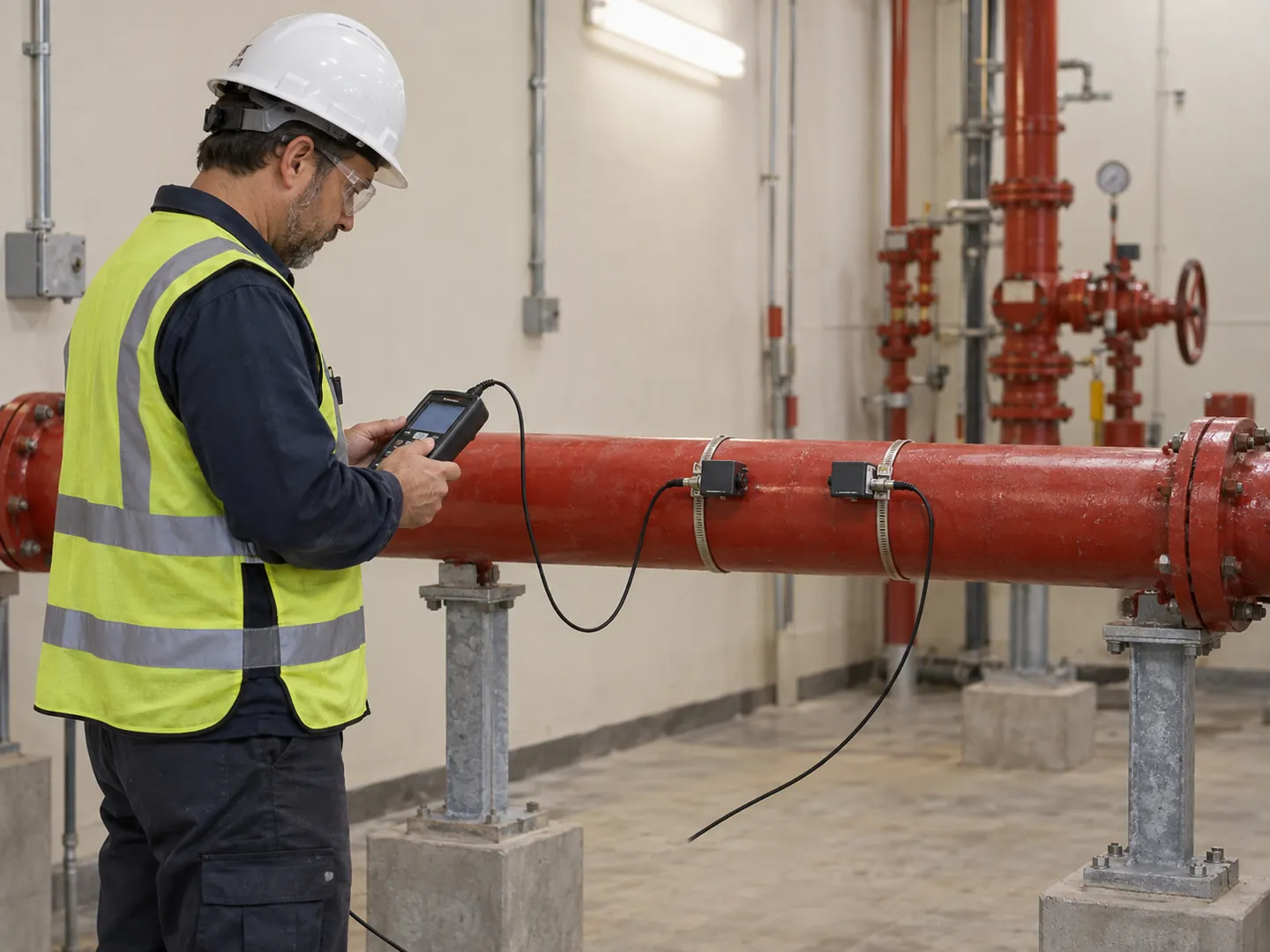

Yangın suyu hattındaki kelepçeli ölçüm sensörleri, basınç bağlantıları ve kayıt cihazını gösteren temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Hidrolik inceleme ve rapor kapsamı

Hizmette ele alınan işler

  • Belge taraması ve kararlaştırılan saha doğrulaması
  • Güncel besleme verisi ve aday kritik alan karşılaştırması
  • Sonuç, belirsizlik ve iyileştirme seçenekleri dosyası

Kapsamın sınırları

  • Yeni sistem kurulumu bu incelemenin otomatik parçası değildir.
  • Kapalı hat açma, rölöve ve saha testleri ayrı kapsam ve sorumlulukla planlanır.

İncelemenin bedeli veri kalitesine bağlıdır

Mevcut model, uygulama çizimi ve güncel besleme testi varsa inceleme daha odaklı ilerler. Belge bulunmayan tesisatta rölöve, kapalı hat doğrulaması ve ölçüm çalışmaları kapsamı büyütür. Hesap incelemesiyle saha testi aynı iş kalemi değildir. Teklifte modellenen alanı, araştırılacak kritik hatları, veri toplama yöntemini ve raporun karar sınırını açıkça gösteririz; tesisatın tamamına kanıtsız bir uygunluk vaadi vermeyiz.

  • Mevcut hesap ve çizimlerin bulunması
  • Rölöve ve kapalı hat doğrulama ihtiyacı
  • Su besleme/pompa ölçüm kapsamı
  • Kritik alan sayısı ve revizyon alternatifleri

İnceleme İçin Gerekli Bilgiler

  • Mevcut hidrolik hesap ve yangın projesi
  • Boru/başlık değişiklikleri ve rölöve verisi
  • Debi-basınç ve pompa test kayıtları
  • Güncel kullanım, ürün ve depolama düzeni

İnceleme ve Teklif Kapsamı

Dıştan sensörlü debi ölçümünün sonucu, gerçek tesis test koşulları ve kayıtlarıyla değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Anonim raporda dört veri grubu

Rapor alanıKayda girecek bilgiKanıt / sınır
Doğrulanmış saha girdisi
Ürün kodu, çap/malzeme, bağlantı, kot ve kullanım.
Ölçüm/etiket, saha planı ve doğrulama tarihi.
Varsayım
Görülmeyen hat, bulunmayan çizim veya teyitsiz malzeme.
Varsayımın gerekçesi, sonuca etkisi ve tamamlanacak veri.
Besleme test koşulu
Debi-basınç, ölçüm noktası/kotu, cihaz ve işletme durumu.
Gerçek kayıt ve kullanılan referans koşulu.
Model sonucu
Aday alan seçimi, talep-besleme karşılaştırması ve alternatif.
Girdi sürümü, karar sınırı ve gerekli iyileştirme.

Önerilen boş rapor düzenidir; gerçek tesis ölçümü veya paylaşılmış müşteri raporu değildir. Gerçek örnek ancak doğrulanmış ve paylaşım izni verilmiş kayıtla eklenir.

İnceleme Yöntemi ve Girdiler

Mevcut tesisatta çizim ile uygulama arasındaki farklar sonuçları etkiler. Daha küçük bir boru, ek vana, farklı sprinkler veya görülmeyen bir bağlantı hesabın güvenilirliğini değiştirebilir. İncelemenin ilk aşamasında saha verisini toplar, modelde hangi bölümlerin doğrulandığını belirtiriz. Mevcut hesabı güncel saha verileriyle kontrol ediyor; değişen girdileri, eksik ölçümleri ve bunların sonuca etkisini raporda ayrı gösteriyoruz.

Yeterlilik için hidrolik hesabın yanı sıra güncel kullanım, depolama ve koruma gereksinimleri incelenir. Gerekli su talebinin dayanağı bu girdilerle doğrulanır. Aksi hâlde doğru çalışan bir model yanlış ihtiyacı hesaplar. Ölçülen beslemeyle model talebini karşılaştırırken test koşullarını ve olası işletme durumlarını kaydederiz. Çalışmanın kapsamını hesap incelemesi, saha doğrulaması ve gerekli testler olarak ayırıp sonucun hangi koşullarda geçerli olduğunu görünür tutarız.

Talebi önce doğruluyoruz
Kullanım ve depolama girdilerini mevcut tasarımın dayanağıyla karşılaştırıyor; sayısal talebi benimsenen standart ve onaylı proje üzerinden izlenebilir hâle getiriyoruz.
Modeli sahadan kuruyoruz
Boru, bağlantı, vana, kot ve ürün kimliklerini rölöveyle eşleştiriyor; doğrulanmış veri ile varsayımı raporda açık biçimde ayırıyoruz.
Beslemeyi ölçüm koşuluyla okuyoruz
Statik basıncı kapasite yerine koymuyoruz. Debi altında ölçülen beslemeyi, test düzenini ve tarihini model talebiyle birlikte değerlendiriyoruz.

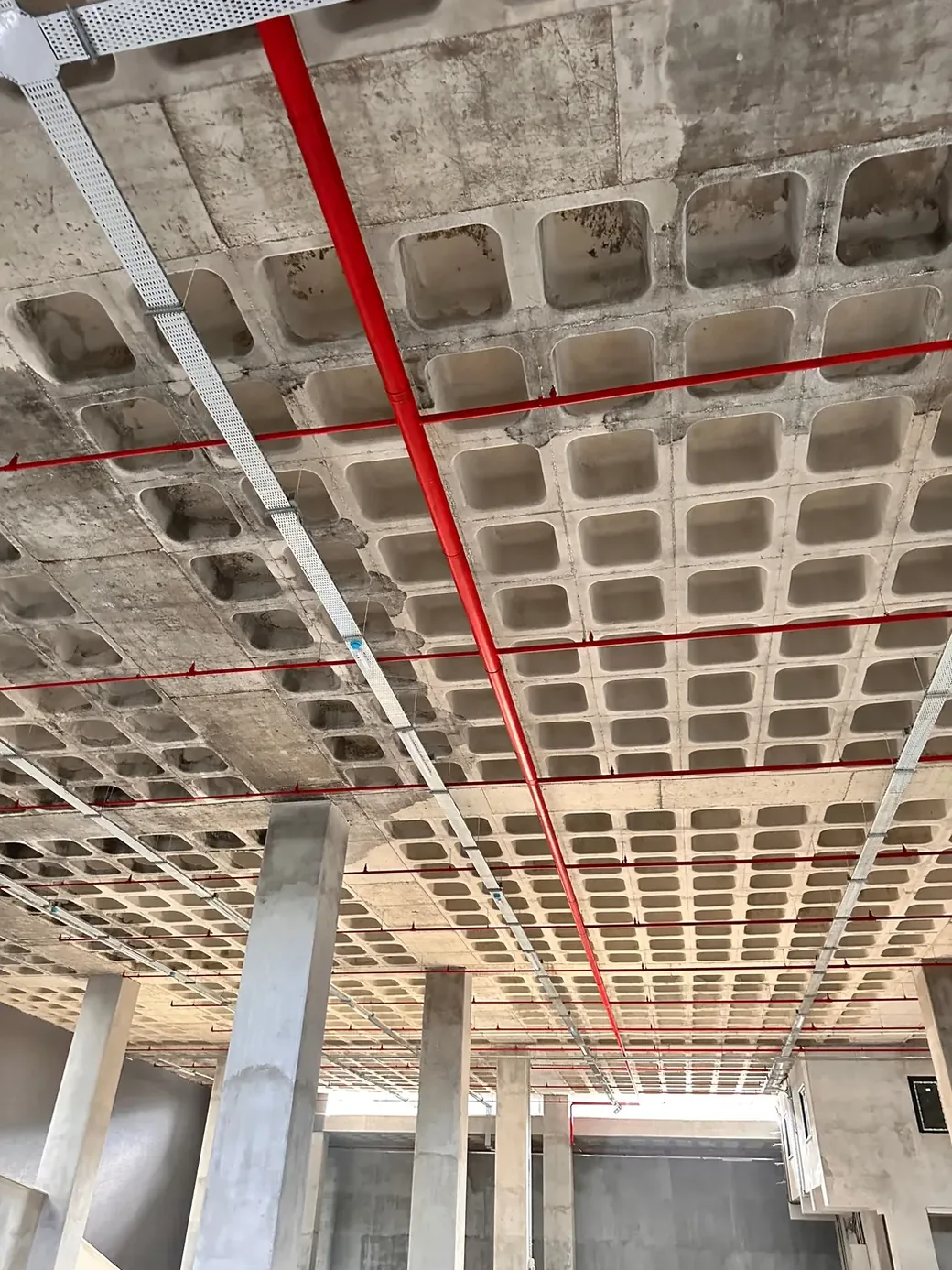

Yangın tesisatı borularını tavana monte ettik.
SCA uygulama fotoğrafı

Ekoteks İş Merkezi — yangın tesisatı borusu montajı; özel hidrolik analiz sonucu gösterilmez.

Ekoteks İş Merkezi

Depolama yüksekliği artmadan önce

Yeni raf veya ürün düzeni su talebini değiştirebilir. Önce depolama girdilerini ve seçilen koruma yaklaşımını inceliyor; ardından mevcut boru ve besleme kapasitesini yeni talep için karşılaştırıyoruz. Sonuç, yalnız pompa değişimi önerisi değil, hangi tasarım koşulunun etkilenmiş olduğunu gösteren rapor oluyor.

  • Yeni depolama girdileri
  • Başlık tipi ve koruma yaklaşımı
  • Güncel besleme kapasitesi

Uzaklık ve hidrolik dezavantaj ayrı sorulardır

Kavramsal aday alan karşılaştırması

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek boru ilişkisi; gerçek tesis şeması veya kritik alan sonucu değildir. Mevcut çap/kot/bağlantı ve hesap verisiyle gerçek şema hazırlanır.

  1. Güncel su beslemesi

    Debi-basınç ve referans kotu

  2. Uzak görünen aday alan

    Uzaklık tek başına karar vermez

  3. Diğer aday alan

    Çap, bağlantı, kot ve ağ kaybı

  4. Aynı modelde karşılaştırma

    Gerçek talep ve doğrulanmış boru

  5. En olumsuz hesap alanı

    Yalnız gerçek hesapla belirlenir

Bağlantılar

  • Güncel su beslemesi öğesinden Uzak görünen aday alan öğesine bağlantıBir aday güzergâh
  • Güncel su beslemesi öğesinden Diğer aday alan öğesine bağlantıBaşka aday güzergâh
  • Uzak görünen aday alan öğesinden Aynı modelde karşılaştırma öğesine bağlantıGerçek boru girdileri
  • Diğer aday alan öğesinden Aynı modelde karşılaştırma öğesine bağlantıGerçek boru girdileri
  • Aynı modelde karşılaştırma öğesinden En olumsuz hesap alanı öğesine bağlantıGerekçeli seçim

Yangın dolabı uygulaması ve inceleme raporu

Yapı Kredi Bomontiada

Yangın dolabı uygulamamız: gömme dolabın duvara montajı. Fotoğraf genel yangın tesisatı işini gösterir; hidrolik inceleme sonucu veya hesap raporu değildir.

Değerlendirmede Kullanılan Veriler

Talep dayanağı

İncelenen bilgi
Kullanım, depolama, sprinkler tipi ve mevcut hesap
Karara etkisi
Karşılaştırılacak su talebinin güncelliği ve tasarım sınırları belirlenir.

Saha verisi

İncelenen bilgi
Çap, malzeme, kot, vana ve bağlantı rölövesi
Karara etkisi
Model güvenilirliğini etkileyen eksik veriler ve doğrulama işleri ayrılır.

Su kaynağı

İncelenen bilgi
Güncel debi-basınç testi ve pompa çalışma kaydı
Karara etkisi
Besleme eğrisi doğru referans noktasından modele aktarılır.

Sonuç

İncelenen bilgi
Talep-besleme karşılaştırması ve belirsizlikler
Karara etkisi
Uygunluk sınırı, revizyon ihtiyacı ve ek test gereği açık biçimde raporlanır.

Teknik Koşullar ve Sınırlar

Statik basınç beslemenin debi kapasitesi değildir

Debi, basınç, kot ve test koşulu birlikte kaydedilir; statik basınç güncel debi kapasitesi yerine kullanılmaz.

En uzak sprinkler her zaman en kritik değildir

Aday alanlar çap, bağlantı, kot ve ağ beslemesiyle karşılaştırılır; en uzak görünen başlık tek başına kritik seçim değildir.

K faktörü aynı birim sistemiyle kullanılmalı

Ürün kodu ve K faktörü aynı debi/basınç birim sistemiyle doğrulanır; Q=K√P gerekli tasarım talebini seçmez.

Çap ve malzeme varsayımları sonucu sessizce değiştirir

Ölçülen çap/malzeme ile varsayımlar ayrı gösterilir; kritik kapalı hat belirsizliği gerekli ölçüm veya kayıtla doğrulanır.

Pompa eğrisiyle sistem talebi aynı noktada buluşmalı

Pompa karakteristiği, emiş/basma kayıtları ve model talebi aynı birim/referans koşulunda karşılaştırılır.

Hidrolik yeterlilik bütün korumanın uygunluğu değildir

Hidrolik sonuç; yerleşim, ürün montajı ve alarm kontrollerinden ayrılır. Doğrulanmış kapsam, eksik veri ve gereken işler raporlanır.

Aynı sprinklerde debi ve basınç ilişkisi

Q = K × √P; P = (Q/K)²

Q
Başlık su debisi
K
Üretici K faktörü; debi/basınç birimleriyle birlikte
P
Başlık girişindeki dinamik basınç

Aynı K faktöründe debiyi ikiye katlamak teorik olarak dört kat basınç ister. Bu örnek gerekli tasarım debisini veya yangın kabul değerini belirlemez.

Statik basınç beslemenin debi kapasitesi değildir — ayrıntılar

Kapalı veya düşük debili durumda ölçülen basınç, tasarım akışı sırasında aynı seviyenin korunacağını göstermez. Su kaynağı ve pompa gerçek talepte farklı bir çalışma noktasına geçer. Bu nedenle debiyle birlikte basıncı kaydeden test verisine ihtiyaç duyarız. Ölçüm noktasının kotunu ve aradaki kayıpları da modele işleriz. Eski veya farklı çalışma koşulundaki bir test verisini güncel besleme eğrisi gibi kullanmayız.

Kontrol: Debi, basınç, ölçüm kotu ve test koşulları aynı kayıtta bulunur; modelde kullanılan beslemeyle eşleştirilir.

En uzak sprinkler her zaman en kritik değildir — ayrıntılar

Kritik alanın hidrolik dezavantajı yalnız kuş uçuşu uzaklık değildir. Boru çapı, bağlantı sayısı, kot ve ağın besleme düzeni de kaybı değiştirir. Modelde farklı aday alanları karşılaştırır, gerçek en olumsuz koşulu araştırırız. Bir kolonun uzak görünmesiyle otomatik seçim yapmayız. Seçilen hesap alanının neden kritik olduğunu raporda gösterir; talebin hangi kullanım ve koruma yaklaşımından geldiğini ayrıca kaydederiz.

Kontrol: Aday kritik alanlar gerçek çap, bağlantı ve kotlarla karşılaştırılır; seçimin gerekçesi hesap raporunda açıklanır.

K faktörü aynı birim sistemiyle kullanılmalı — ayrıntılar

Sprinkler için Q=K√P ilişkisi kullanılır; K'nın birimi debi ve basınç birimleriyle uyumlu olmalıdır. Farklı birim sistemindeki sayıyı doğrudan modele taşımak ciddi hata oluşturur. Ayrıca aynı diş çapı aynı K faktörünü göstermez. Saha ürün kodunu doğrular, üretici tablosunu model girdisiyle karşılaştırırız. Bu formül gerekli tasarım talebini seçmez; yalnız seçilmiş başlığın su ve basınç ilişkisinin bir parçasını açıklar.

Kontrol: Saha ürün kodu, K faktörü ve kullanılan debi/basınç birimleri model veri tablosunda birlikte kontrol edilir.

Çap ve malzeme varsayımları sonucu sessizce değiştirir — ayrıntılar

Rölövede dış görünüşten tahmin edilen çap veya eski çizimden alınan malzeme modeli yanıltabilir. Dar kesitli yerel bir değişiklik, çok sayıda başlığa hizmet veren kritik hatta büyük etki oluşturabilir. Görülebilen boru ve bağlantıları ölçüp ürün bilgisiyle doğrularız. Kapalı hatları varsayımla doldurursak bu varsayımı gizlemeyiz. Veri eksikliğinin sonuca etkisini ayrı değerlendirip gerekli açma, ölçüm veya kayıt incelemesini belirtiriz.

Kontrol: Doğrulanmış çap/malzeme ve varsayımlar ayrı işaretlenir; kritik hatlardaki belirsizlikler nihai karar öncesinde kapatılır.

Pompa eğrisiyle sistem talebi aynı noktada buluşmalı — ayrıntılar

Pompa, sistemin gerektirdiği debi ve basınçta çalışabilir olmalıdır. Etiket kapasitesi ya da kapalı vana basıncı bu karşılaştırmayı tek başına tamamlamaz. Debiyle birlikte emiş ve basma basıncını inceleyip kullanılan test düzenini kaydederiz. Eğri karşılaştırmasını aynı koşullar ve doğru birimler üzerinden yaparız. Yangın pompası için kabul noktası ve sınırlarını genel pompa önerisinden değil benimsenen yangın standardı ve ürün dosyasından doğrularız.

Kontrol: Pompa karakteristiği, emiş/basma kayıtları ve model talebi aynı birim ve koşul temelinde karşılaştırılır.

Hidrolik yeterlilik bütün korumanın uygunluğu değildir — ayrıntılar

Hesapta yeterli su bulunması, başlıkların engeller altında doğru dağılım yaptığı veya alarm arayüzlerinin çalıştığı anlamına gelmez. Çalışmanın hidrolik sınırını açıkça belirtiriz. Gözlenen yerleşim ve kullanım farklarını da ayrı uygunsuzluk olarak raporlarız. Böylece sayısal sonucu bütün tesisat için sınırsız uygunluk belgesine dönüştürmeyiz. Son raporda doğrulanmış kapsam, eksik veri ve gerekli düzeltmeleri birbirinden ayırarak işletmenin bir sonraki kararını somutlaştırırız.

Kontrol: Hidrolik sonuç, yerleşim incelemesi ve senaryo testlerinin kapsamları raporda ayrı başlıklar ve kanıtlarla gösterilir.

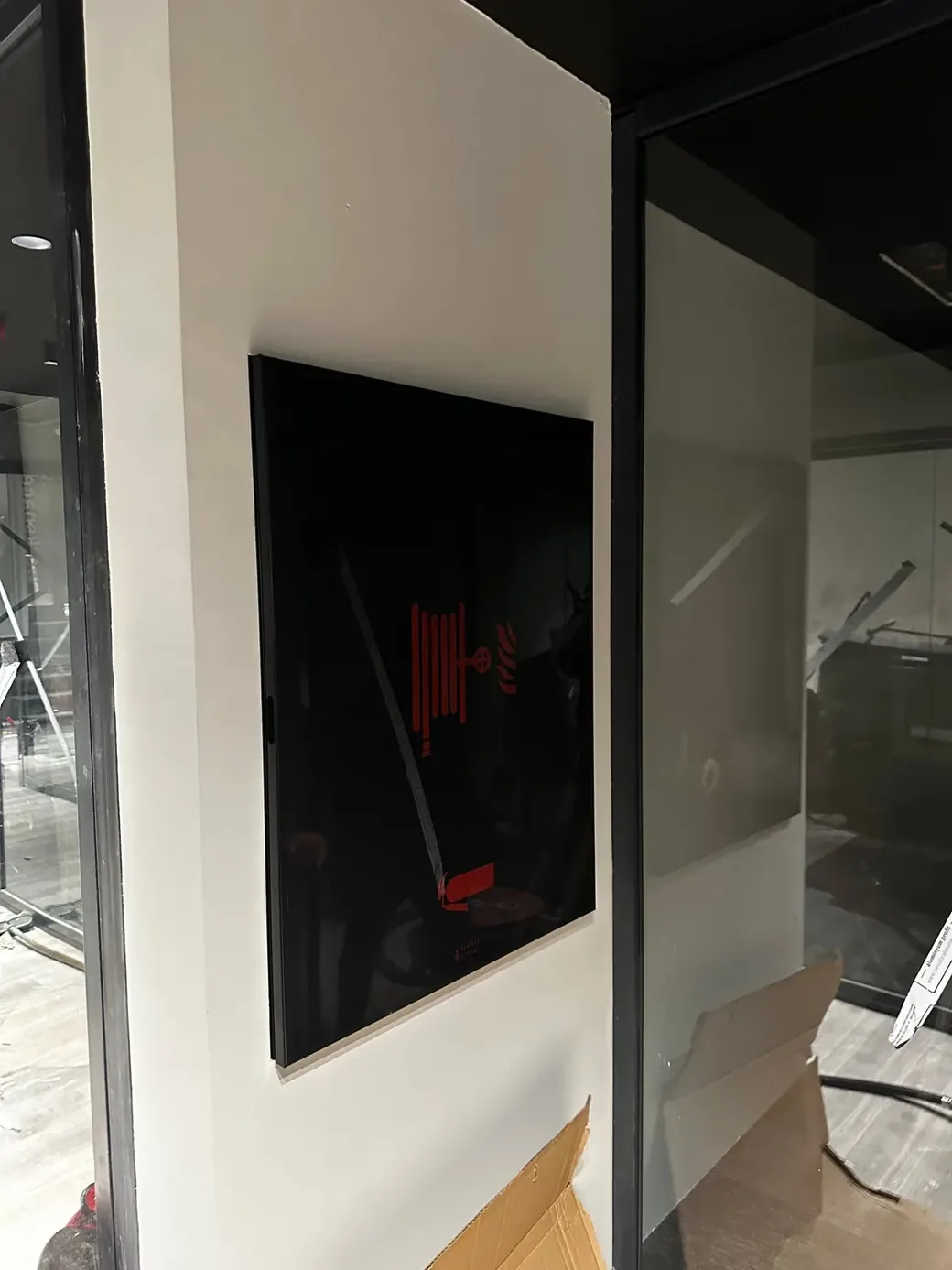

Gömme yangın dolabını duvara monte ettik.
SCA uygulama fotoğrafı

Yangın dolabı uygulamamız — Yapı Kredi Bomontiada; gömme dolap montajı hidrolik inceleme çıktısından ayrı kapsamdır.

Yapı Kredi Bomontiada

Belgesi tam tesis ile belgesi eksik tesis

İşBelgesi tam tesisHesap / çizimi bulunmayan tesis
Belge taraması
Mevcut sürüm ve güncel kullanım karşılaştırılır.
Bulunabilen proje, ürün ve işletme kayıtları toplanır.
Rölöve
Değişen kritik hatlar ve ürünler doğrulanır.
Görülebilen ağ, kot ve kimlik için daha geniş saha çalışması gerekir.
Kapalı hat
Çizim-saha eşleşmeyen bölüm ayrı incelenir.
Doğrulanamayan bölüm ve gereken açma/ölçüm işi belirtilir.
Test kapsamı
Güncel kayıt yeterliliği ve gerekli ek test belirlenir.
Besleme ve model girdisini doğrulayacak test ayrı planlanır.
Rapor sınırı
Korunan veri, değişiklik ve geçerli koşul gösterilir.
Eksik veri ve nihai karardan önce tamamlanacak işler ayrılır.

Kontroller ve teslim

Hidrolik sonucu, varsayımları ve gerekli iyileştirmeleri raporluyoruz

Rölöve ve veri doğrulaması

Kritik hatlarda çap, vana, kot ve başlık kimliklerini kaydediyoruz. Model girdilerini doğrulanmış saha verisi ve açık varsayımlar olarak ayrı gösteriyoruz.

Besleme testinin kontrolü

Debiyle basıncı birlikte kaydeden test düzenini inceliyoruz. Ölçüm tarihi, cihazlar, referans kotu ve pompa işletme koşulları sonuç dosyasında yer alıyor.

Model karşılaştırması

Aday kritik alanları ve talep-besleme ilişkisini karşılaştırıyoruz. Kabul şartlarının standardını, sürümünü ve proje dayanağını rapor üzerinde izlenebilir biçimde gösteriyoruz.

Sonuç ve iyileştirme dosyası

Hidrolik sonucun geçerli olduğu sınırları teslim ediyoruz. Gerekli revizyonlar, eksik veri ve hidrolik inceleme dışında kalan yerleşim/senaryo kontrolleri açıkça ayrılıyor.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. NFPA 13 — Sprinkler tasarım kapsamı
  2. NFPA 20 — Sabit yangın pompası standardı kapsamı
  3. Viking — Sprinkler hidrolik hesap ilişkisi
  4. Grundfos — Pompa ve sistem eğrileri
  5. NFPA 25 — Sulu yangın sistemleri test ve bakım kapsamı

Sık Sorulan Sorular

Pompa basıncı yüksekse sistem yeterli sayılabilir mi?

Hayır; gerekli debide basıncın korunması ve tesisat kayıplarından sonra uç noktada ihtiyaçların sağlanması incelenir. Emiş koşulu ve pompa karakteristiği de değerlendirilir. Tek manometre okumasıyla hüküm vermeyiz. Test verisini doğru referans noktasıyla modele aktarır, tasarım talebiyle aynı koşullarda karşılaştırırız.

Eski hesap dosyası hâlâ kullanılabilir mi?

Önce saha ve kullanım koşullarıyla eşleşmesi kontrol edilir. Boru, sprinkler, raf veya besleme değişmişse eski hesap doğrudan güncel sonuç sayılmaz. Dosya önemli bir başlangıçtır; revizyonların işlenmesi gerekir. Hangi verinin korunduğunu ve hangi girdinin yeniden doğrulandığını raporda açık biçimde göstermek incelemeyi izlenebilir kılar.

İnceleme mutlaka pompa büyütmeyle mi sonuçlanır?

Yetersizliğin nedeni talep artışı, besleme değişimi, boru kısıtı veya yanlış veri olabilir. Daha büyük pompa otomatik çözüm değildir. İnceleme önce nedenin nerede olduğunu belirler. Revizyon alternatiflerini modelde karşılaştırırız; basınç artışının ürün ve tesisat sınırlarına etkisini ayrıca inceleriz. Sonuç keşif verilerine dayanır.

En uzak başlığı test etmek yeterli midir?

En uzak görünen başlık hidrolik açıdan en dezavantajlı olmayabilir. Çap, bağlantılar, kot ve ağ düzeni farklı kritik koşullar yaratır. Ölçüm ve model birlikte planlanır. Tek uç nokta bütün talep durumlarını doğrulamaz. Aday kritik alanların neden seçildiğini ve testin neyi kanıtladığını raporda açıklıyoruz.

Hidrolik rapor tüm yangın sistemi için uygunluk belgesi midir?

Raporun kapsamı hangi hesap ve saha doğrulamalarının yapıldığını belirtir. Su yeterliliği; engel kontrolü, ürün montajı, alarm arayüzü ve bakım durumuyla aynı şey değildir. Bu alanları ayrıca inceler veya açıkça kapsam dışında tanımlarız. Sonucu kanıtlanandan daha geniş bir sertifika ya da yasal uygunluk iddiasına çevirmeyiz.
