Yüksek Raflı Depolarda Raf İçi Sprinkler

SCA Mühendislik raf içi korumayı gerçek ürün, ambalaj, tabla ve depolama geometrisiyle tasarlar. Tavan ve raf içi talep, lojistik hareketler ve işletmenin koruyacağı açıklıklar aynı proje dosyasında koordine edilir.

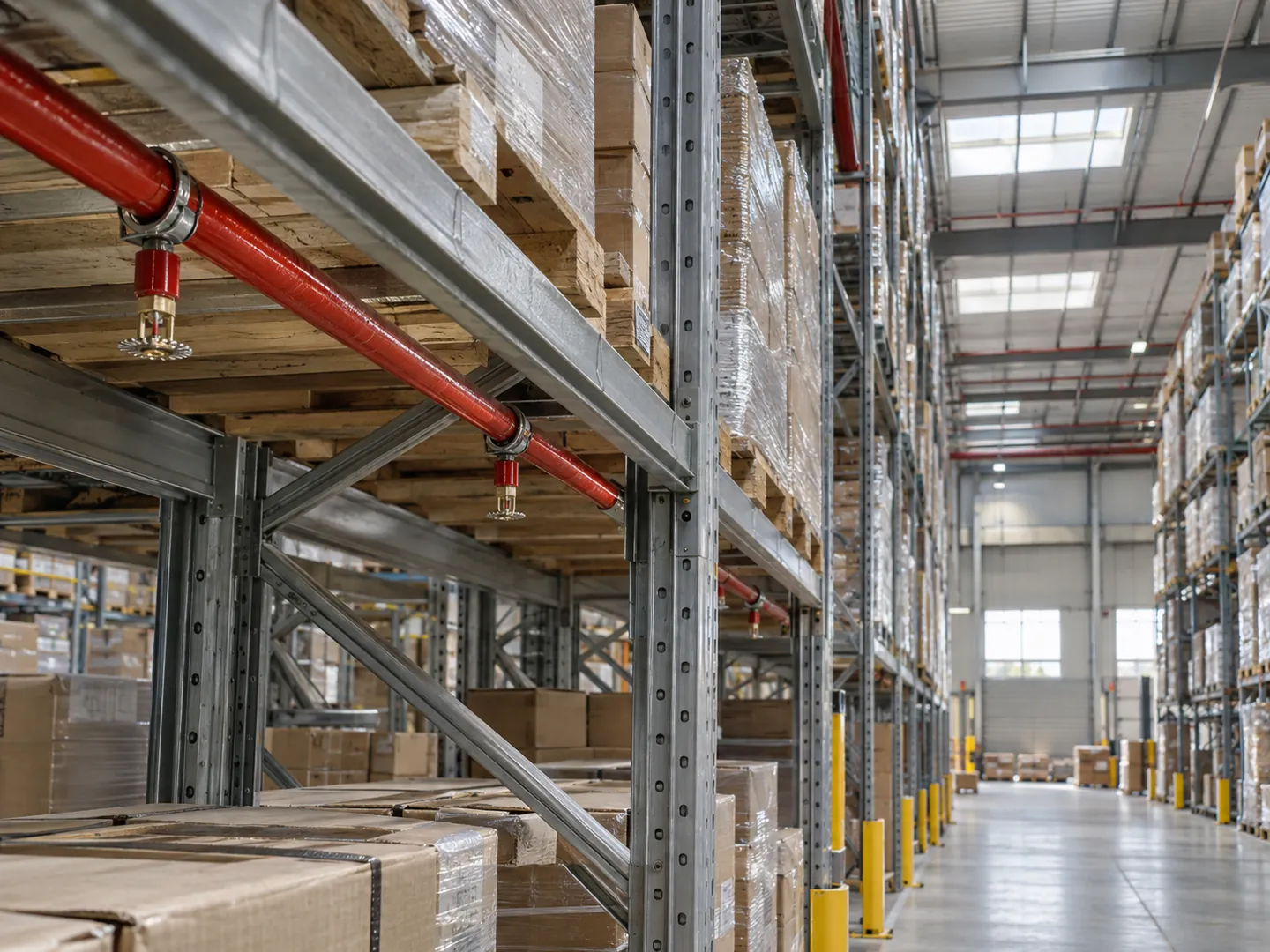

Depo raf seviyesinde boruya bağlı kapalı sprinkler, su kalkanı ve koruyucu kafesi gösteren temsili yakın plan.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Raf içi koruma ve depolama koordinasyonu

Hizmette ele alınan işler

  • Ürün/ambalaj/palet ve raf/tavan envanteri
  • Gerçek tabla, başlık, boru ve lojistik yerleşimi
  • Onaylı talep hesabı, test ve depolama kurallarının teslimi

Kapsamın sınırları

  • Günlük depolama ve gerekli boşlukları koruma sorumluluğu işletmede kalır.
  • Yeni ürün veya raf düzeni mevcut tasarımla yeniden karşılaştırılır.

Raf geometrisi gerçek metrajı belirler

Maliyet başlık sayısının yanında raf seviyeleri, boru bağlantıları, mekanik koruyucular ve montaj erişimine bağlıdır. Çalışan depoda paletlerin taşınması ve etaplama iş süresini etkiler. Tasarım ve hesap kapsamı gerçek ürün envanteriyle belirlenir. Teklifte raf tedarikçisiyle koordinasyonu, tavan ve raf içi bağlantıları, hidrolik incelemeyi ve testleri açıkça ayırırız. Gelecekteki raf büyümesinin bugünkü altyapıya etkisini de keşif verileriyle gösteririz.

  • Raf sırası/seviyesi ve başlık yerleşimi
  • Boru, bağlantı, askı ve mekanik koruyucular
  • Tavan/raf içi hesap ve besleme kapsamı
  • Palet taşıma, erişim ve etaplı çalışma

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Ürün, ambalaj ve palet listesi
  • Raf/tavan ölçüleri ve yatay raf tablası detayları
  • Mevcut yangın hesabı ve besleme testleri
  • Forklift, yükleme ve bakım erişim planı

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Depo kullanım adı tek başına koruma seçimi vermez. Karton içindeki mal, plastik ambalaj ve su geçişini etkileyen raf tablası türü ayrı tasarım girdileridir. Raf geometrisinin tavanla ilişkisi ve yükler arasındaki boşlukların korunması da önemlidir. Keşifte mevcut düzeni ölçüyor; işletmenin planladığı yeni raf ve ürün değişikliklerini de öğreniyoruz. Tasarımın hangi depolama koşulları altında geçerli olduğunu çizimde ve işletme dosyasında açık biçimde tanımlıyoruz.

Raf içi boru ve başlıklar depolama ekipmanına yakın çalışır. Bu nedenle forklift darbesi, yük taşması ve bakım erişimi tasarımın parçasıdır. Rafın sonradan hareket ettirilmesi veya su geçişini sınırlayan yatay tabla eklenmesi su dağılımını ve boru düzenini değiştirebilir. Raf tedarikçisi, yangın tasarımcısı ve işletmeyle aynı yerleşimi kullanır; hidrolik hesabı uygulanmış boru ağı ve seçilen başlık kimlikleriyle eşleştirerek teslim ederiz.

Malzemeyi sınıflandırma girdisi yapıyoruz
Ürün ve ambalaj bilgilerini gerçek depolama biçimiyle topluyor; genel depo adından tek koruma veya debi değeri üretmiyoruz.
Gerekli raf boşluklarını depolama kurallarıyla tanımlıyoruz
Tasarımın gerektirdiği açıklıkları plan ve depolama kurallarıyla tanımlıyor; yük taşması ve raf değişikliğinin kontrol ihtiyacını açıklıyoruz.
Yangın ve lojistiği koordine ediyoruz
Boru, başlık, askı ve erişim düzenini raf/forklift hareketleriyle birlikte değerlendiriyor; mekanik korumayı sprinkler dağılımını bozmayacak biçimde seçiyoruz.
Yüksek raflar ve çatı hava kanallarıyla lojistik deposu

Depoda raf, yük, tabla ve forklift düzeni. Yerleşim gerçek saha girdisiyle belirlenir.

Raf tedarikiyle yangın tasarımı birlikte

Raf ölçülerini ve depolanacak ürün/ambalajı erken alıyoruz. Raf seviyeleri, yüzeyleri ve gerekli boşlukları koruma yaklaşımıyla eşleştiriyoruz. Boru ve başlık konumlarını yükleme düzeniyle koordine ederek sonradan raf veya tesisat kesilmesi gerektiren uyuşmazlıkları tasarım aşamasında görünür hâle getiriyoruz.

  • Ürün/ambalaj envanteri
  • Raf ve tavan ölçüleri
  • Yükleme/forklift güzergâhı

Seçimi ve Kapsamı Etkileyen Veriler

Ürün

İncelenen bilgi
Malzeme, ambalaj ve palet envanteri
Karara etkisi
Tasarım yaklaşımına girecek gerçek depolama koşulları ve değişiklik sınırları belirlenir.

Raf

İncelenen bilgi
Seviyeler, yüzeyler, boşluklar ve tavan ilişkisi
Karara etkisi
Raf içi koruma ihtiyacı ve yerleşimi geçerli tasarım koşullarıyla eşleştirilir.

Besleme

İncelenen bilgi
Tavan/raf içi talep, boru ağı ve su kaynağı
Karara etkisi
Birlikte ele alınacak hidrolik koşullar ve olası besleme revizyonu incelenir.

Lojistik

İncelenen bilgi
Forklift, palet ve bakım hareketleri
Karara etkisi
Koruma, askı ve erişim ayrıntıları sprinkler işlevini koruyacak biçimde koordine edilir.

Sistem Seçiminde Teknik Koşullar

Ürün sınıfı ambalajdan bağımsız okunmaz

Ürün, ambalaj, plastik, palet ve depolama biçimi aynı girdide toplanır; değişiklikler gerçek koruma yaklaşımıyla karşılaştırılır.

Su geçişini sınırlayan raf tablası dağılımı değiştirir

Raf tablasının türü ve yatay engeller kesitte gösterilir; yükle dolu raf ile su geçişini sınırlayan tabla ayrı değerlendirilir.

Boşluklar çizim kadar günlük depolama konusudur

Tasarım boşlukları gerçek ürün/raf koşuluna göre plan ve depolama kuralında belirtilir; yük taşması ve palet değişimi kontrol edilir.

Tavan ve raf içi talep seçilmiş tasarımda birleştirilir

Tavan ve raf içi talep, başlık kimlikleri ve boru ağı aynı onaylı hesap dayanağında değerlendirilir; iki bağımsız sonuç rastgele toplanmaz.

Mekanik koruma su dağılımını engellememeli

Forklift ve yük hareketlerine karşı koruma/askı düzeni ürün koşuluyla eşleşir; su dağılımı ve bakım erişimi korunur.

Raf değişikliği boru hesabını ve son planı etkiler

Raf ve boru revizyonu son plan ve hesap girdisine işlenir; değişen başlık/bağlantı için onarım sonrası kontrol planlanır.

Raf içi başlığın debi-basınç ilişkisi

Q = K × √P

Q
Başlık su debisi
K
Seçilen ürünün birimli K faktörü
P
Başlık girişindeki dinamik basınç

Gerekli debi ve çalışacağı tasarım koşulu raf, ürün ve onaylı koruma yaklaşımından belirlenir. Formül tek başına raf içi koruma ihtiyacını vermez.

Ürün sınıfı ambalajdan bağımsız okunmaz — ayrıntılar

Depolanan malın adı, ambalaj ve plastik içeriğinin yangın davranışına etkisini tek başına anlatmaz. Karton, palet ve yükün açık ya da kapalı düzeni tasarım girdileridir. Depo envanterini bu bilgilerle toplarız. Yeni ürün kabulünde hangi değişikliklerin yeniden inceleme gerektireceğini işletmeye bildiririz. Sayısal koruma şartlarını ürün ve raf düzeniyle birlikte benimsenen standardın ilgili yaklaşımından alır; yalnız depo kullanım adına göre çözüm seçmeyiz.

Kontrol: Ürün, ambalaj, palet ve depolama biçimi tasarım listesinde birlikte bulunur; yeni ürünler bu listeyle karşılaştırılır.

Su geçişini sınırlayan raf tablası dağılımı değiştirir — ayrıntılar

Açık raf ile su geçişini sınırlayan kesintisiz raf tablası aynı dağılım koşuluna sahip olmayabilir. NFPA Research Foundation çalışmaları yatay engelleri ve dolu raf tablalarını ayrı araştırır; burada dolu sözcüğü malzemeyle yüklenmiş rafı değil, yatay yüzeyi anlatır. Gerçek tabla türünü, yüzeyini ve seviyesini kesitte gösteririz. Rafı sonradan tabla veya ağla değiştirmek de bu incelemeyi etkileyebilir. Test düzenlerinden alınmış özel sayıları başka depoya taşımadan seçilen koruma yaklaşımının uygulama koşullarını doğrularız.

Kontrol: Raf yüzeyi, seviye ve yatay engeller kesitte işaretlenir; seçilmiş tasarımın ilgili depolama koşullarıyla karşılaştırılır.

Boşluklar çizim kadar günlük depolama konusudur — ayrıntılar

Rafların ve yüklerin arasındaki belirlenmiş boşluklar, sıcak gaz ve suyun depolama içindeki hareketini etkileyebilir. Tasarım için gerekli açıklıkları yalnız çizime yazıp bırakmayız. Yük yerleştirme düzeni, işletme işaretleri ve kontrol erişimiyle birlikte tanımlarız. Yük taşması veya yeni palet boyutu bu koşulları değiştirebilir. Evrensel bir boşluk ölçüsü vermek yerine mevcut ürün, raf ve standardın geçerli tasarım koşullarını işletmenin uygulayabileceği şekilde gösteririz.

Kontrol: Gerekli açıklıklar işletme planında tanımlanır; gerçek yük düzeni ve palet boyutları saha kontrolünde bu sınırlarla karşılaştırılır.

Tavan ve raf içi talep seçilmiş tasarımda birleştirilir — ayrıntılar

Raf içi başlık eklemek tavan korumasının etkisini otomatik olarak kaldırmaz. Hangi sistemlerin hangi talep koşulunda birlikte değerlendirileceği seçilen tasarım yaklaşımına bağlıdır. Başlık K faktörünü, boru seviyelerini ve bağlantı düzenini modelde tanımlarız. Besleme yeterliliğini bu talep üzerinden inceler; bağımsız iki hesabı rastgele toplayarak veya birini yok sayarak karar vermeyiz. Son raporda kullanılan talep kombinasyonunun dayanağını açık biçimde gösteririz.

Kontrol: Tavan/raf içi talep yaklaşımı, başlık kimlikleri ve boru ağı onaylı hesapta aynı tasarım dayanağıyla gösterilir.

Mekanik koruma su dağılımını engellememeli — ayrıntılar

Forklift ve yük hareketleri raf içi boru ve başlıklara darbe riski getirir. Uygun koruma ve erişim detayını raf tedarikçisiyle koordine ederiz. Bir başlığın önüne eklenen rastgele kafes veya plaka su dağılımını değiştirebilir; ürünün izin verdiği aksesuar koşullarını kontrol etmek gerekir. Koruma kararını yalnız dayanıklılık üzerinden vermeyiz. Başlığın işlevini, bakım erişimini ve rafın depolama kapasitesini aynı yerleşim üzerinde değerlendiririz.

Kontrol: Koruyucu ve askı düzeni ürün koşullarıyla karşılaştırılır; forklift/yük hareketi ve başlık dağılımı aynı planda kontrol edilir.

Raf değişikliği boru hesabını ve son planı etkiler — ayrıntılar

Raf sırası, seviyesi veya konumu değişince sprinkler borusu ve bağlantıları da değişebilir. Ek uzunluklar ve ürün farklılıkları hidrolik sonucu etkiler. Revizyonu yalnız sahada uyarlanan bağlantı olarak bırakmayız; gerçek güzergâhı son çizime ve hesap verisine işleriz. Hasarlı bölümün onarımı sonrası kontrol kapsamını değişikliğe göre belirleriz. İşletme, hangi raf düzeninin tasarım temelini oluşturduğunu güncel çizim üzerinden izleyebilir.

Kontrol: Revize raf ve boru yerleşimi hesap/son çizime işlenir; değişen başlık ve bağlantılar onarım sonrası testte doğrulanır.

Mekanik tesisat çizimlerinin bulunduğu mühendislik çalışma masası

Tavan ve raf içi yaklaşımın gerçek onaylı hesap dosyasında eşleştirilmesi.

Kontroller ve teslim

Yüksek raflı depoda ürün sınıfı ve dağılım hesabı gerçek ürün, raf ve proje girdilerine göre değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Tabla, yük ve başlık ilişkisi aynı kesitte

Kavramsal raf içi kontrol kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz raf kesiti örneğidir. Dolu tabla ve kesik alternatif tabla işareti farklı tabla türlerinin ayrıca incelenmesini, başlık sembolleri seviye kararını, yük ve üst sınır çizgisi taşmaması gereken gerçek yük zarfını temsil eder. Taralı alan gerekli proje boşluğu, alttaki ok forklift güzergâhıdır. Bu çizim başlık adedi/seviyesi, su engeli için izin veya sayısal boşluk önermez; gerçek raf tedarikçisi verisi ve seçilen koruma koşullarıyla plan hazırlanır.

  1. Gerçek raf tablası türü

    Açık ağ / yatay su engeli ilişkisi

  2. Sprinkler seviyeleri

    Seçilen yaklaşım ve ürün

  3. Yük sınırı

    Ürün, palet ve yükseklik

  4. Gerekli tasarım boşlukları

    Geçerli proje koşulları

  5. Forklift güzergâhı

    Darbe, yükleme ve bakım erişimi

Bağlantılar

  • Gerçek raf tablası türü öğesinden Sprinkler seviyeleri öğesine bağlantıDağılım / engel ilişkisi
  • Yük sınırı öğesinden Gerekli tasarım boşlukları öğesine bağlantıYük taşmasının kontrolü
  • Gerekli tasarım boşlukları öğesinden Sprinkler seviyeleri öğesine bağlantıKoruma yaklaşımı koşulu
  • Forklift güzergâhı öğesinden Sprinkler seviyeleri öğesine bağlantıKoruyucu ve erişim koordinasyonu
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal raf içi kontrol kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek raf kesitiGerçek raf tablası türü → Sprinkler seviyeleri · Dağılım / engel ilişkisiYük sınırı → Gerekli tasarım boşlukları · Yük taşmasının kontrolüGerekli tasarım boşlukları → Sprinkler seviyeleri · Koruma yaklaşımı koşuluForklift güzergâhı → Sprinkler seviyeleri · Koruyucu ve erişim koordinasyonu1Gerçek raf tablasıtürü2Sprinklerseviyeleri3Yük sınırı4Gerekli tasarımboşlukları5Forklift güzergâhı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Hangi değişiklikte hangi veri yeniden incelenir?

DeğişiklikYeni girdiKarşılaştırma / karar
Ürün / ambalaj / palet
Malzeme, plastik içerik, ambalaj ve palet ölçüsü.
Mevcut tasarım listesi, koruma koşulu ve boşluklara etkisi.
Yeni tabla
Tabla türü, yatay yüzey, boyut ve seviye.
Su dağılımı/engel koşulu ve gerekli yerleşim incelemesi.
Raf / yükseklik artışı
Yeni maksimum yük ve raf/tavan geometrisi.
Tavan/raf içi yaklaşım ve değişen talep.
Boru / başlık taşıma
Gerçek bağlantı, uzunluk, kot ve ürün kimliği.
Hidrolik model, besleme ve onarım sonrası test.

Tablo sabit sınıf veya revizyon sonucu vermez; gerçek farkların hangi tasarım girdisini etkilediğini gösterir.

Kontroller ve Teslim

Depolama girdisi doğrulaması

Uygulanan raf, ürün ve ambalaj düzenini tasarım listesiyle karşılaştırıyoruz. Yükseklik, yüzey ve gerekli açıklıkların gerçek konumunu fotoğraf ve ölçülerle kaydediyoruz.

Ürün ve boru eşleştirmesi

Başlık kodları, seviyeleri ve bağlantıları hesapla karşılaştırıyoruz. Mekanik koruyucu ve askıların ürün işleviyle uyumunu raf tedarikçisiyle birlikte kontrol ediyoruz.

Hidrolik ve bağlantı testleri

Benimsenen proje/ürün koşullarındaki testleri uyguluyoruz. Tavan ve raf içi talep yaklaşımıyla su besleme verisinin değerlendirme dayanağını test dosyasında gösteriyoruz.

Depolama kurallarının teslimi

Son raf/boru planını ve işletmenin koruması gereken tasarım boşluklarını teslim ediyoruz. Ürün veya raf değişikliğinde gereken yeniden incelemeyi örnek durumlarla açıklıyoruz.

Tavan ve raf içi talebin teslim izi

Onaylı hidrolik hesap dosyası

Tavan ve raf içi talebin birlikte değerlendirildiği yaklaşım, kullanılan tasarım dayanağı ve talep kombinasyonu aynı dosyada gösterilir. Başlık kodları, boru seviyeleri/bağlantıları ve güncel besleme verisi bu hesapla eşleştirilir.

Son plan ve işletme listesi

Uygulanmış raf/boru düzeni, tabla ve yük sınırları, gerekli boşluklar, test kayıtları ve değişiklik sonrası inceleme girdileri teslim edilir.

Ekoteks İş Merkezi

Gerçek benzer yangın tesisatı ve boru montajı uygulamamızdır; kart raf içi sprinkler hesabı veya depo kabul sonucu olarak sunulmaz.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Yüksek raf varsa her durumda raf içi sprinkler gerekir mi?

Karar yalnız yükseklik üzerinden verilmez. Ürün, ambalaj, raf düzeni ve seçilen tavan korumasının uygulama sınırları birlikte değerlendirilir. Bazı özel çözümler farklı koruma yaklaşımına izin verebilir; bu koşullar her depoya taşınamaz. Gerçek girdilerle benimsenen tasarım standardı ve ürün onayını eşleştirerek gerekli sistemi belirleriz.

Rafa sonradan su geçişini sınırlayan tabla eklemek önemli mi?

Tabla su dağılımı ve sıcak gaz hareketi açısından raf geometrisini değiştirebilir. Mevcut tasarım açık raf koşuluna dayanıyorsa yeni yüzey ayrıca incelenmelidir. Tabla boyutu, seviyeleri ve depolama düzenini kaydederiz. Gerekli revizyonu seçilen koruma yaklaşımına göre belirler; yalnız sprinkler sayısının aynı kalmasına güvenmeyiz.

Paletlerin boşluklara taşması neden kontrol edilir?

Tasarımın gerektirdiği açıklıklar depolama içinde su ve sıcak gaz hareketine ilişkin koşullardır. Yük taşması veya farklı palet boyutu bu koşulları etkileyebilir. İşletmeye gerekli sınırları plan ve işaretlerle açıklarız. Genel bir ölçüyü her rafa uygulamak yerine tesisin ürün ve koruma düzenindeki geçerli değerleri gösteririz.

Forklift darbeleri için her başlığa koruyucu takılabilir mi?

Koruyucu ürünle uyumlu olmalı ve su dağılımını bozmamalıdır. Rastgele kafes veya plaka uygun çözüm sayılmaz. Forklift ve yük hareketlerini, raf detayını ve üreticinin izin verdiği aksesuarları birlikte inceleriz. Koruma kararı bakım erişimiyle de koordine edilir; fiziksel dayanıklılık sprinkler işlevinden bağımsız değerlendirilmez.

Yeni ürün depoya alınırken yangın projesi değişir mi?

Yeni ürünün malzeme, ambalaj ve depolama biçimi tasarım girdileriyle karşılaştırılır. Plastik içeriği, palet veya yükseklik değişimi yeniden inceleme gerektirebilir. İşletmenin ürün kabul listesine bu bilgileri eklemek kontrolü kolaylaştırır. Revizyon ihtiyacını gerçek farklara göre belirleriz; her değişikliğin aynı sonucu doğuracağını varsaymayız.
