Elektronik Üretiminde Lehim Dumanı Lokal Emişi

Lehim dumanı emişi kartın hareketine, operatörün konumuna ve gerçek akı ürününe göre planlanır. SCA Mühendislik her istasyonun emiş erişimini ve ortak ağ kullanımını ayrı kaydeder; arıtma seçimini ve kabul koşullarını aynı dosyaya bağlar.

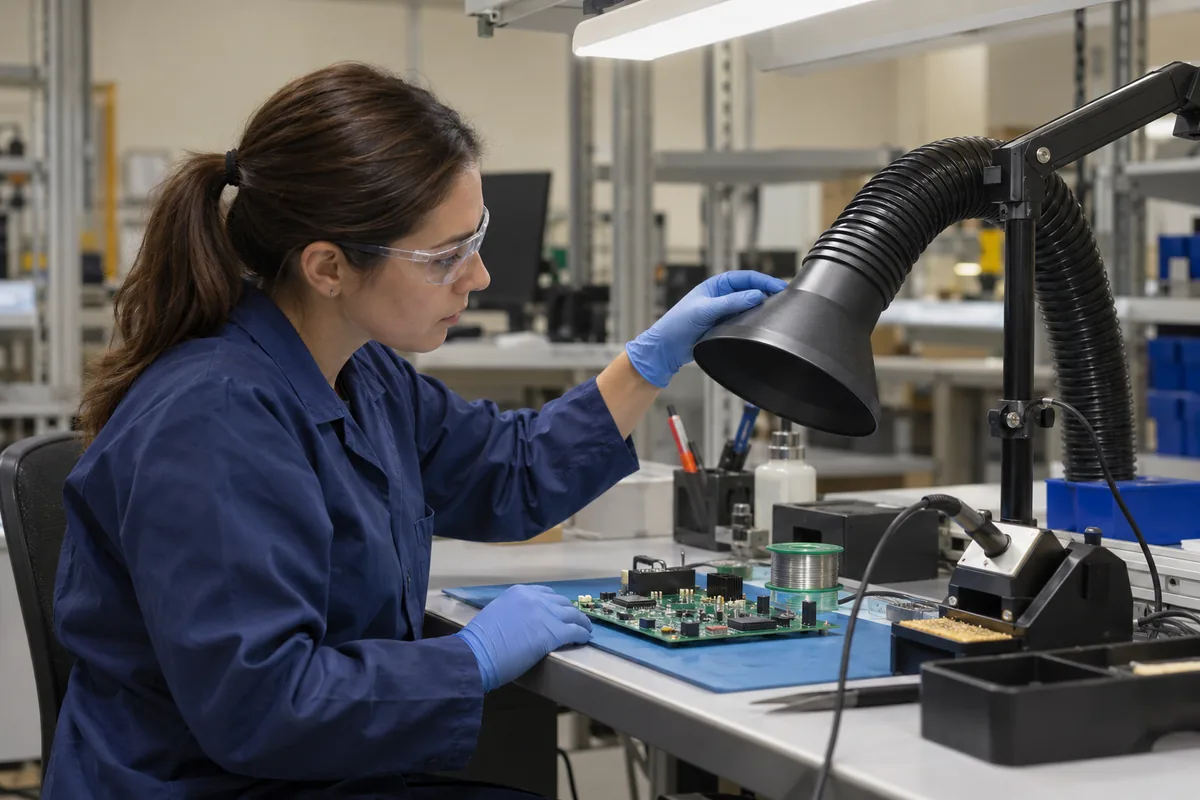

Elektronik çalışma masasındaki eklemli lehim dumanı emiş başlığını konumlandıran teknisyen.
Kavramsal hizmet görseli: Elektronik çalışma masasındaki eklemli lehim dumanı emiş başlığını konumlandıran teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

İstasyon emişi ve ortak ağ kapsamı

İnceleme gerçek üretim hareketi ve ürün bilgisiyle başlar.

Hizmette ele alınan işler

  • İstasyon/kaynak haritası, akı ve kullanım envanteri
  • Emiş kolu erişimi, ortak ağ senaryoları ve filtre/egzoz girdileri
  • Üretim koordinasyonu, kabul kayıtları ve kullanım dosyası

Kapsamın sınırları

  • Kişisel maruziyet değerlendirmesi ayrı uzman ve rapor kapsamıdır.
  • Arıtma ve hava dönüşü yalnız filtre varlığına göre kararlaştırılmaz.

İstasyon ve ortak altyapı ayrı fiyatlanır

Masaların farklılığı, ortak kanalın güzergâhı ve üretim dışında çalışma gereksinimi teklifi etkiler. Keşif, ekipman ve kabul kayıtları ayrı gösterildiğinde seçenekler daha açık karşılaştırılır.

  • Kol ve masa bağlantıları
  • Ortak kanal ile fan düzeni
  • Akı girdilerine bağlı filtre incelemesi
  • Üretim koordinasyonu ve kabul kayıtları

Teklif İçin Gerekli Bilgiler

  • Akı belgelerini hazırlayın.
  • İstasyon ve vardiya planını paylaşın.
  • Mevcut emiş bağlantılarını gösterin.
  • Kart ölçülerini ve çalışma sırasındaki hareketlerini belirtin.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bu çalışma elektronik üretim masalarının lehim dumanı yakalama düzenine odaklanır. Bütün salonu yeniden projelendirmek yerine her istasyonun kaynak konumu, açık kol durumu ve ortak ağ bağlantısı incelenir. Teslimde masa yerleşimleri, ekipman girdileri ve doğrulama planı birlikte bulunur.

HSE rosin esaslı lehim akısı dumanı rehberi teknik kontrol gerekçesini, HSG258 ise lokal emiş sisteminin tasarım ve kayıt çerçevesini destekler. İstasyon haritasını ve istasyon/ortak altyapı teklif kalemlerini tesisin kullanımına göre hazırlarız. Akı ürününün gerçek içeriği ve üretici koşulları filtre ve hava miktarı seçiminde ayrıca değerlendirilir.

Kaynağa yakın çalışma
Emiş ağzının konumu kartın farklı lehim bölgelerinde değerlendirilir; boş masada uygun görünen yerleşimin gerçek üretimde kullanılabilirliği ayrıca incelenir.
Masa bazında kayıt
İstasyonlar ve ortak ağ dalları etiketlenir. Her masanın kullanım durumu, akı ürünü ve doğrulama sonucu ayrı tutulur.
Üretimle koordinasyon
Büyüteç, parça tutucu ve aydınlatma emiş kolunun erişimini etkiler. Yerleşim kararı üretim temsilcisinin normal çalışma hareketleriyle birlikte gözden geçirilir.

Kartın farklı bölgelerine erişim

Büyük kart veya dönen tutucu kaynak noktasını değiştirebilir. Emme ağzının bütün çalışma bölgelerine erişimi ve operatörün görüşünü kapatıp kapatmadığı incelenir.

  • Kart boyutlarını gösterin.
  • Tutucunun hareketini kaydedin.
  • Uzak lehim noktalarını işaretleyin.

Seçimi ve Kapsamı Etkileyen Veriler

Akı içeriği

İncelenen bilgi
Güvenlik belgesi ve ürün listesi
Karara etkisi
Arıtma incelemesinin kapsamını belirler.

Çalışma hareketi

İncelenen bilgi
Kart ölçüsü ve tutucu düzeni
Karara etkisi
Ağız geometrisini belirler.

Eşzamanlı kullanım

İncelenen bilgi
Vardiyada açık masa sayısı
Karara etkisi
Ortak ağ senaryolarını ayırır.

Egzoz güzergâhı

İncelenen bilgi
Dış atış ve kanal seçenekleri
Karara etkisi
Yerleşim ve hava dönüş kararını etkiler.

Sistem Seçiminde Teknik Koşullar

Akı ve işlem envanteri

Akı kimyası ürün belgesiyle tanımlanır ve istasyonlara bağlanır.

Yakalama ağzının çalışma konumu

Yakın ve uzak lehim bölgeleri normal üretim hareketiyle gözlenir.

Ortak ağın kullanım matrisi

Vardiya matrisi ve dal bazında kabul sırası teslim dosyasına alınır.

Arıtma ve hava dönüş kararı

Arıtma ve hava dönüş kararı gerçek akı/ürün girdileriyle gerekçelendirilir.

Çalışma göstergesi ve kullanım

Her istasyonun durum göstergesi ve arıza bildirim yolu açıklanır.

Kabul kaydının karşılaştırılabilirliği

Kabul kaydı işlem, kol/filtre durumu ve açık dal sayısını birlikte içerir.

Akı ve işlem envanteri — ayrıntılar

INDG249 rosin içeren lehim akısı dumanının kontrolüne odaklanır. Rosin tanımı kullanılan ürünün belgesindeki kimyasal bilgiyle eşleştirilir; genel reçine ifadesinden farklı akı türlerinin aynı kapsamda olduğu sonucu çıkarılmaz. Proje dosyasında ürün belgeleri, lehimleme yöntemi ve kullanım sıklığı istasyonlara bağlanır. Eksik veri satın alma kararından önce işaretlenir. Böylece arıtma ekipmanı önerisinin hangi işleme dayandığı görülür ve ürün değişikliği olduğunda gerekli inceleme yeniden planlanır.

Kontrol: Akı belgeleri istasyon listesine bağlı mı?

Yakalama ağzının çalışma konumu — ayrıntılar

HSG258 kaynak davranışı ile yakalama düzeninin birlikte değerlendirilmesini açıklar. Lehim masasında ağzın konumu kadar başın araya girmesi ve kartın dönmesi de önemlidir. Önerilen yerleşim, operatörün hareket alanı çizimi ve normal üretim gözlemiyle somutlaştırılır. Boş masada yapılan gösterim bütün lehim bölgelerinin kapsandığını kanıtlamaz. Uzak çalışma noktaları ve kolun ayarlanabilirliği ayrıca kayıt altına alınır; başarılı konumlar kullanım bilgisine aktarılır.

Kontrol: En uzak lehim bölgesi gözlendi mi?

Ortak ağın kullanım matrisi — ayrıntılar

Çoklu istasyon bağlantısında açık ve kapalı kollar diğer masaların çalışma durumunu etkileyebilir. Tasarımda tam kullanım, kısmi kullanım ve tek masa çalışması ayrı değerlendirilir. Kanal dalları ve ayar noktaları çizimde etiketlenir; fan kararı yalnız masa sayısına indirgenmez. HSG258 sistem bileşenlerinin birlikte ele alınmasını destekler. Vardiya matrisi ve dal bazında kabul sırası proje teslim dosyasında yer alır.

Kontrol: Açık kol sayısına göre senaryolar yazılı mı?

Arıtma ve hava dönüş kararı — ayrıntılar

Filtreli cihazın bulunması bütün duman bileşenlerinin kontrol edildiğini göstermez. Akı içeriği ve üreticinin uygulama sınırları arıtma seçiminin girdileridir. Havanın dışarı atılması veya yeniden kullanılması ayrı gerekçelendirilir. Dosyada filtre kademeleri, izleme yöntemi ve bakım erişimi gösterilir. Genel bir temiz hava veya sağlık garantisi verilmez; ihtiyaç duyulan iş hijyeni değerlendirmesi ve uzman koordinasyonu ayrıca tanımlanır, sistem kabulüyle karıştırılmaz.

Kontrol: Hava dönüşü ayrıca gerekçelendirilmiş mi?

Çalışma göstergesi ve kullanım — ayrıntılar

Fan çalışırken kapalı dal veya filtrede birikim yakalamayı değiştirebilir. Bu nedenle her istasyon için operatörün anlayabileceği durum göstergesi ve arıza bildirim yolu değerlendirilir. Başlatma düzeni ve normal kol konumu kullanım belgesine yazılır. HSG258 kullanıcıların kontrol sistemini anlayabilmesine önem verir. Kullanım dosyasında masa etiketi, normal kol konumu, durum göstergesi ve arıza bildirim yolunu istasyon bazında açıklarız.

Kontrol: Operatör istasyonun durumunu ayırt edebiliyor mu?

Kabul kaydının karşılaştırılabilirliği — ayrıntılar

Her kabul kaydında istasyon, işlem, kol konumu, filtre durumu ve açık dal sayısı birlikte tutulur. Bu koşullar yazılmadan tek ölçüm ileride karşılaştırılabilir olmaz. Yetkin kişilerce belirlenen doğrulama yöntemi üretim temsilcisinin gözlemiyle birlikte planlanır. Masa ilavesi ve akı değişikliği yeniden değerlendirme tetikleyicisi olarak belirtilir. Sistem kaydı kişisel maruziyet ölçümü yerine geçmez; görülmeyen durumlar tamamlanmış veya başarılı kabul edilmez, açık sınırlama olarak bırakılır.

Kontrol: Kayıt kullanım koşullarını içeriyor mu?

Kontroller ve teslim

Elektronik çalışma masasındaki eklemli lehim dumanı emiş başlığını konumlandıran teknisyen.

Lehim masası ve eklemli emiş başlığı. Kartın yakın/uzak lehim bölgeleri ile tutucu hareketi kavramsal erişim şemasında ayrılır; üretim koşulları ayrıca doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç çalışma senaryosu için örnek istasyon haritası

Senaryo kartlarının devamında kullanılacak örnek kayıt yapısı; gerçek istasyon ve bağlantı kimlikleriyle doldurulur.

Kavramsal istasyon ve bağlantı haritası

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek kimlik yapısıdır; tesis planı, gerçek mesafe veya kapasiteyi göstermez.

  1. Manuel masa / kol

    Kart hareketi ve emiş erişimi.

  2. Ortak dal ve ağ

    Vardiya kullanım koşulları.

  3. Otomatik hücre

    Üreticiye bağlı ayrı bağlantı girdileri.

  4. Ekipman ve kabul dosyası

    Gerçek akı, hava yolu ve kontrol kayıtları.

Bağlantılar

  • Manuel masa / kol öğesinden Ortak dal ve ağ öğesine bağlantıGerçek bağlantı kimliği
  • Ortak dal ve ağ öğesinden Ekipman ve kabul dosyası öğesine bağlantıTam/kısmi kullanım
  • Otomatik hücre öğesinden Ekipman ve kabul dosyası öğesine bağlantıÜretici koşulları ayrı değerlendirilir
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal istasyon ve bağlantı haritasıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Manuel masa / kol → Ortak dal ve ağ · Gerçek bağlantı kimliğiOrtak dal ve ağ → Ekipman ve kabul dosyası · Tam/kısmi kullanımOtomatik hücre → Ekipman ve kabul dosyası · Üretici koşulları ayrı değerlendirilir1Manuel masa / kol2Ortak dal ve ağ3Otomatik hücre4Ekipman ve kabuldosyası

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Senaryo / istasyonFarklı keşif verileriBağlantı / kontrol kaydı
Manuel masa
Kart ölçüsü, dönen tutucu, yakın/uzak lehim bölgesi ve operatör konumu
Gerçek masa/kol etiketi; erişim gözlemi ve normal kol konumu
Ortak ağ
Vardiyada açık kollar, tam/kısmi/tek masa kullanımı ve yakın/uzak dallar
Gerçek dal/ayar noktası kimliği; açık kol sayısı ve kabul sırası
Otomatik hücre
Makine üretici egzoz gerekleri, kapak açılması, bakım erişimi ve arıza sinyali
Gerçek makine/bağlantı kimliği; manuel masadan ayrı kontrol koşulları

Kart hareketi boyunca yakın ve uzak noktaya erişim

Kavramsal üretim hareketi ve emiş erişimi

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Boş masa fotoğrafını tamamlayan temsili hareket örneği; erişim ve yakalama gerçek üretimde doğrulanır.

  1. Yakın lehim bölgesi

    Normal kart konumunda erişim gözlenir.

  2. Kart / tutucu hareketi

    Kart döner veya başka çalışma bölgesine alınır.

  3. Uzak lehim bölgesi

    Kolun erişimi ve görüş alanı yeniden incelenir.

  4. Eklemli emiş başlığı

    Üretim temsilcisiyle normal kol konumu ve ayarlanabilirlik kaydedilir.

Bağlantılar

  • Yakın lehim bölgesi öğesinden Kart / tutucu hareketi öğesine bağlantıNormal çalışma hareketi
  • Kart / tutucu hareketi öğesinden Uzak lehim bölgesi öğesine bağlantıKaynak konumu değişir
  • Eklemli emiş başlığı öğesinden Yakın lehim bölgesi öğesine bağlantıYakın bölge erişim kontrolü
  • Eklemli emiş başlığı öğesinden Uzak lehim bölgesi öğesine bağlantıUzak bölge erişim kontrolü
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal üretim hareketi ve emiş erişimiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Yakın lehim bölgesi → Kart / tutucu hareketi · Normal çalışma hareketiKart / tutucu hareketi → Uzak lehim bölgesi · Kaynak konumu değişirEklemli emiş başlığı → Yakın lehim bölgesi · Yakın bölge erişim kontrolüEklemli emiş başlığı → Uzak lehim bölgesi · Uzak bölge erişim kontrolü1Yakın lehimbölgesi2Kart / tutucuhareketi3Uzak lehim bölgesi4Eklemli emişbaşlığı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Operatör başının akım yoluna girmesi ve görüş engelleri ayrıca gözlenir; tek boş masa konumu bütün bölgelerin uygun olduğunu göstermez.

Kontroller ve Teslim

İstasyon tanımı

Her masa ürün bilgisi, fotoğraf ve etiketle dosyaya bağlanır.

Çalışma gösterimi

Normal hareketler ve uzak lehim bölgeleri üretim temsilcisiyle gözden geçirilir.

Ağ durumları

Tam ve kısmi kullanımda açık kollar kabul kaydına yazılır.

Belge teslimi

Yerleşim ve ekipman belgeleri değişiklik tetikleyicileriyle birlikte teslim edilir.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Genel salon egzozu yeterli olur mu?

Salon egzozu genel hava düzenini etkiler fakat lehim noktasındaki dumanın yakalandığını tek başına göstermez. Kaynak konumu, akı içeriği ve operatör hareketi lokal emiş kapsamında ayrıca değerlendirilir; sonuç istasyon bazında kaydedilir.

Her masa aynı kolu kullanabilir mi?

Kart boyutları ve çalışma hareketleri farklıysa aynı kol her masada kullanışlı olmayabilir. Ortak ekipman seçimi ancak erişim alanları karşılaştırıldıktan sonra gerekçelendirilir. Adet veya katalog benzerliği bütün istasyonların uygun olduğunu kanıtlamaz.

Filtreli cihaz havayı salona verebilir mi?

Hava dönüş kararı yalnız filtre bulunmasına dayanmaz. Kullanılan akı, üreticinin uygulama kapsamı ve gerekli uzman değerlendirmesi birlikte incelenir. Projede bu karar ayrı gösterilir; bütün koşullarda güvenli olduğu veya tüm bileşenleri giderdiği vaat edilmez.

Kabul kişisel maruziyet ölçümü müdür?

Emiş yerleşimi ve sistemin çalışma durumunu doğrulamak, kişisel maruziyeti değerlendirmekten farklı bir teslimdir. İhtiyaç varsa yetkin iş hijyeni taraflarıyla ayrıca planlanır. Teklif ve sonuç dosyası bu iki kapsamı ve sorumluluklarını açıkça ayırır.

Sonradan masa eklenebilir mi?

Yeni bağlantı ortak ağın ve mevcut masaların çalışma durumunu değiştirebilir. İlave öncesinde fan bilgileri, vardiya matrisi ve eski kabul kayıtları değerlendirilir. Yeni masaya önceki istasyonun sonucu kopyalanmaz; yeni durum için doğrulama planı hazırlanır.
