Havalandırma Sistemleri

Havalandırma Kanalı Sızdırmazlık Testi ve Raporu

Havalandırma kanalında belirlenen bölümün sızdırmazlık testini ve rapor koşullarını planlıyoruz. SCA Mühendislik, kabul şartı, uygulayıcı, cihaz belgesi ve saha sınırını teklif öncesinde ayırarak karşılaştırılabilir ölçüm dosyasını kapsamlandırıyor.

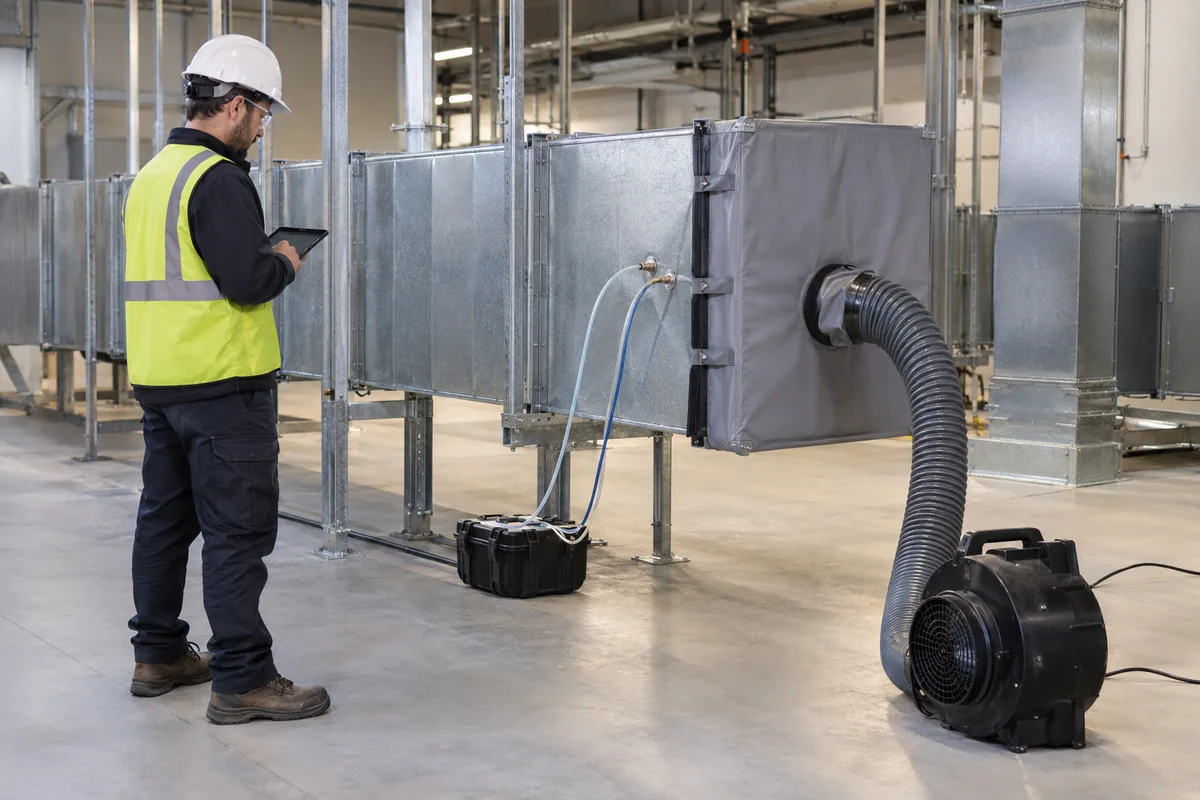

Geçici kapatma örtüsü, basınç hortumları ve taşınabilir fanla hazırlanan kanal sızdırmazlık test düzeneği.
Kavramsal hizmet görseli: Geçici kapatma örtüsü, basınç hortumları ve taşınabilir fanla hazırlanan kanal sızdırmazlık test düzeneği.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Bölge, rapor ve uygulayıcı sınırı

Gerçek rapor türü ile uygulayıcı ve cihaz düzeni teklif öncesi teyit edilir. Sızdırmazlık ve debi balansı farklı çalışmalardır.

Hizmette ele alınan işler

  • Test bölgesi ve kabul belgesinin incelenmesi
  • Yöntem, cihaz belgesi ve yetkin uygulayıcı koordinasyonu
  • Teklifte tanımlı ölçüm ve sonuç dosyası

Kapsamın sınırları

  • Akredite rapor gereği ve düzenleyen taraf ayrıca teyit edilir.
  • Onarım ve tekrar ölçüm ayrı teklif kalemidir.
  • Test sonucu gerçek saha ölçüm raporunda belirtilir.

Test ve düzeltme ayrı teslimdir

Teklif bölge sayısını, rapor türünü ve saha erişimini açık yazar. Onarım veya tekrar test ayrı seçenektir; ilk ölçüm bedelinde tamamlandığı varsayılmaz.

  • Bölge adedi ve erişimi
  • Kabul belgeleri incelemesi
  • Cihaz ve yetkin uygulayıcı koordinasyonu
  • Rapor ve tekrar ölçüm kapsamı

İnceleme ve Teklif Kapsamı

Geçici kapatma örtüsü, basınç hortumları ve taşınabilir fanla hazırlanan kanal sızdırmazlık test düzeneği.

Kanal test düzeneğinde geçici sınır, bağlantı hortumu ve taşınabilir fan. Ölçüm sonucu bu yerleşimden çıkarılmaz; test raporunda kaydedilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

SAHA TESTİ · SINIR VE KABUL

Bir sonuç, tanımlı bir kanal bölümü için geçerlidir.

Kanal sızdırmazlığında ölçüm değeri tek başına yeterli değildir. Nerenin, hangi koşullarda ve hangi kabul ölçütüne göre sınandığı sonuç kadar önemlidir.

01 · SINIR

Test edilen bölümü belirleyin

Ana hat, branşmanlar ve geçici kapatmalar plana işlenir. Kanala bağlı cihaz veya elemanların teste dâhil olup olmadığı kaydedilir.

02 · ÖLÇÜM

Koşulları birlikte kaydedin

Test yöntemi, basınç koşulu, ölçüm cihazı ve ilgili kanal alanı şartname ve proje bilgileriyle belirlenir. Gerçek kaçak debisi saha ölçümünden alınır.

03 · RAPOR

Sonucu doğru yorumlayın

Bulgu, geçerli kabul ölçütü ve belgenin düzenleyeni belirtilir. Düzeltme gerekiyorsa onarım ve aynı sınırdaki tekrar test kapsamı ayrı tanımlanır.

Kapsam farkı: Bölüm sızdırmazlık testi, sistemin toplam debi balansını veya bütün tesisatın performansını tek başına doğrulamaz.

Teknik kaynak: ASHRAE · Kanal yapımı ve sızdırmazlık

Test, onarım ve tekrar ölçüm ayrı kalemlerdir

Geçici sınır, hortum ve taşınabilir test fanı test düzeneğinin elemanlarıdır. Test raporu ile cihazın kimlik ve sahiplik bilgisi gerçek kayıtlardan doğrulanır.

Geçici sınır

Hangi kanal bölümünün test edildiğini sınırlar; dahil branşmanlar gerçek plan ve saha kaydında adlandırılır.

Hortum / taşınabilir test fanı

Test bağlantısı ve ölçüm ekipmanı seçilen ürünün yöntem belgesiyle tanımlanır; görselden test basıncı veya sonuç çıkarılmaz.

Teklif kalemiAçık kapsam
İlk test
Bölge, kabul şartı, uygulayıcı / cihaz koordinasyonu ve rapor
Onarım
Bulguya dayalı bağlantı veya bölüm düzeltmesi; ayrı sorumlu / onay
Tekrar ölçüm
Düzeltilen bölgenin önceki kayıtla aynı sınır ve gerekçeli koşulda karşılaştırılması

İnceleme Yöntemi ve Girdiler

Test sınırları, dahil bağlantılar ve kabul şartı uygulamadan önce belirlenir. Sözleşmede veya projede bulunmayan bir sınıf sonradan varsayılmaz. Rapor ölçüm bölgesini, yöntem ve ekipman belgelerini, saha koşullarını ve değerlendirme sınırlarını birlikte içerir.

Üretici cihaz talimatı ölçüm yönteminin teknik kapsamını; sızdırmazlık açıklaması kaçakla basınç arasındaki ilişkiyi destekler. Talep edilen rapor türü, uygulayıcı yetkinliği ve cihaz belgeleri teklif öncesinde proje gereksinimiyle eşleştirilir. Yetkin uygulayıcı, cihaz temini ve gerekli belge türü proje bazında tanımlanır.

Sınırları önce belirlemek
Test bölgesinin başlangıç ve bitişi çizimde gösterilir; raporda kapsam dışındaki bağlantılar ayrıca belirtilir.
Kabul şartını belgelemek
Hedef ölçüm öncesinde proje veya sözleşmeden alınır; sonuç görüldükten sonra uygun hedef seçilmez.
Ölçüm Koşullarını Sonuçla Birlikte Kaydetmek
Cihaz ve bölge bilgileri olmadan tek değer sunulmaz. Karşılaştırmalar aynı sınırlar ve gerekçeli koşullarla yapılır.

Kapanacak bölüm

Sonradan erişimi zorlaşan kanal için inceleme zamanı kaplama takvimiyle koordine edilir.

  • Bölümü işaretleyin.
  • Kapanma takvimini alın.
  • Kabul şartını hazırlayın.

Anonim örnek sızdırmazlık raporu yapısı

Bu örnek rapor başlıklarıdır; gerçek kanal değeri veya kabul sonucu içermez.

Rapor başlığıKaydedilen bilgi
Bölge sınırı
Çizim referansı, başlangıç / bitiş, dahil ve kapsam dışı bağlantılar
Kabul şartı
Proje / sözleşme belgesi ve hedefin dayanağı
Yöntem
Seçilen ekipman yönteminin kapsamı ve çalışma koşulları
Cihaz belgesi
Model, kimlik, gereken kontrol belgesi ve uygulayıcı
Sonuç
Gerçek ölçüm, hedefe göre değerlendirme ve erişim sınırı
Tekrar ölçüm
Öncekiyle aynı / değişen alan, koşul ve gerekli ek iş

Değerlendirmede Kullanılan Veriler

Bölge

İncelenen bilgi
Kanal planı ve erişim
Karara etkisi
Test sınırını belirler.

Hedef

İncelenen bilgi
Proje ve sözleşme şartı
Karara etkisi
Değerlendirme ölçütünü verir.

Ekipman

İncelenen bilgi
Model ve kontrol belgeleri
Karara etkisi
Yöntem kapsamını tanımlar.

Takvim

İncelenen bilgi
Kapanma ve çalışma durumu
Karara etkisi
Uygulama penceresini belirler.

Teknik Koşullar ve Sınırlar

Test bölgesinin tanımı

Test bölgesi plan, branşman ve geçici sınırlarla tanımlanır. Saha ile çizim eşleştirilir; görülmeyen bağlantı veya tüm ağ için ölçülmüş sonuç genellemesi yapılmaz.

Kabul şartı ve yöntem

Kabul hedefi ölçümden önce proje veya sözleşmeden alınır. Ürün katalog sınıfı saha testi yerine geçmez; eksik hedef ölçüm sonucuna göre sonradan değiştirilmez.

Ekipman izlenebilirliği

Cihaz modeli, yöntem ve kontrol belgeleri rapor türüyle eşleştirilir. Uygulayıcı ve cihaz temini ayrı sorumluluk olarak yazılır; belge eksikliği sonuç sınırında açıklanır.

Koşulların kayıt altına alınması

Sonuç test bölgesi ve o günün koşuluyla birlikte kaydedilir. Erişim veya geçici sınır etkisi ayrı not edilir; görülmeyen durum başarılı ölçüm sayılmaz.

Bulgu ve düzeltme ayrımı

Bulgu, onarım ve tekrar ölçüm farklı teslimlerdir. Ölçülen yer ile tahmin edilen neden ayrılır; düzeltme kapsamı, sorumlusu ve gerekli ek inceleme dosyada gösterilir.

Rapor ve tekrar karşılaştırması

Tekrar ölçüm aynı bölge, hedef ve yöntemle karşılaştırılır. Değişmiş alan veya koşul farkı açıklanır; bu rapor debi balansı veya tüm sistem performans onayı değildir.

Test bölgesinin tanımı — ayrıntılar

Önerilen dosya kanal bölümünü plan ve kesitte tanımlar. Branşmanlar, geçici sınırlar ve dahil bağlantılar etiketlenir. Üretici cihaz talimatı belirli ekipmanın yöntem kapsamına teknik dayanak sağlar; başka cihaz için aynı ayrıntılar varsayılmaz. Bölgenin erişimi ve çalışma takvimi saha temsilcisiyle gözden geçirilir. Raporda incelenen alanın nerede bittiği açık olur, tüm sistem için sonuç çıkarılmaz ve görülmeyen bağlantılar ölçülmüş gibi kaydedilmez.

Kontrol: Çizim ve saha test sınırı aynı mı?

Kabul şartı ve yöntem — ayrıntılar

Hedef proje veya sözleşme belgesinden alınır. Bir ürünün katalog sınıfı sahada yapılmış testin yerine geçmez. Önerilen rapor hedefin dayanağını ve yöntem kapsamını başlangıç bölümünde gösterir. Kanal açıklaması kaçakla basınç koşulunun ilişkisini destekler. Burada evrensel test basıncı veya bütün yapılara zorunlu sınıf verilmez. Eksik kabul girdisi uygulama öncesindeki karar listesinde açık kalır; ölçülen sonuca göre geriye dönük biçimde değiştirilmez.

Kontrol: Hedefin dayandığı belge kayıtlı mı?

Ekipman izlenebilirliği — ayrıntılar

Test planında cihazın modeli, yöntem kapsamı ve gerekli kontrol belgeleri yazılır. Talep edilen rapor türü ile uygulayıcının yetkinlik gereksinimleri ölçüm öncesinde belirlenir. Cihaz temini ve sorumlu taraf teklifin ayrı kalemleridir. Sonucun hangi ekipmanla ve hangi koşullarda üretildiği kaydedilir. Belge eksikleri kapanmış sayılmaz; değerlendirme üzerindeki sınırlar açıklanır ve tamamlanacak kontroller sorumlularıyla listelenir. Böylece ölçüm kaydı işletmenin sonraki incelemesinde aynı kapsamla karşılaştırılabilir hale gelir.

Kontrol: Cihaz kimliği ve belge durumu raporda mı?

Koşulların kayıt altına alınması — ayrıntılar

Ölçülen değer bölge ve çalışma koşullarıyla birlikte tutulur. Dahil bağlantılar ve kullanılan cihaz aynı kayıt üzerinde ilişkilendirilir. Yetkin ekibin raporu ölçüm bölgesini, cihaz kimliğini ve saha koşullarını birlikte gösterir. Üretici yöntemi seçilen cihaz için değerlendirilir. Gözlenmeyen durumlar ölçülmüş sayılmaz; erişim sorunu veya geçici sınırın etkisi ayrı not olarak görünür kalır ve gerekli ek çalışma sonuç bölümünde açıkça belirtilir.

Kontrol: Sonuçla koşullar birlikte saklanıyor mu?

Bulgu ve düzeltme ayrımı — ayrıntılar

Kaçak bulgusu varsa yeri, erişimi ve önerilen düzeltme kapsamı ayrı çizelgede tutulur. Test işi bütün hattın onarımını veya yenilenmesini sessizce üstlenmez. Düzeltme başka kapsamdaysa sorumlu ve tekrar ölçüm gereksinimi belirtilir. Kanal açıklaması birleşim kaçakları için teknik bağlam sağlar; gözlem olmadan belirli birleşimin hatalı olduğu ilan edilmez. Fotoğraflar test bölgesiyle eşleştirilir; tahmin edilen yerler ölçülmüş bulgudan açık biçimde ayrılır ve karar için gereken ek inceleme yazılır.

Kontrol: Ölçülen ve tahmin edilen yerler ayrılmış mı?

Rapor ve tekrar karşılaştırması — ayrıntılar

Teslimde bölge, hedef, yöntem, ekipman, koşul ve sonuç bölümleri bulunur. Tekrar test ilk kayıtla aynı sınırların kullanılıp kullanılmadığını açıklar. Değişmiş kanal alanındaki değer öncekiyle doğrudan eşdeğer gösterilmez. Bu dosya debi balansı raporundan farklıdır ve bütün sistem performansını tek başına onaylamaz. Üretici kaynakları teknik bağlamdır; saha doğrulaması yapılmamış alanlar ve tamamlayıcı işlerin durumu sonuçta açık tutulur, bütün hat için başarı genellemesi yapılmaz.

Kontrol: Tekrar test aynı kapsamı kullanıyor mu?

Kontroller ve teslim

Teslim Edilecek Dosya

Sınır teyidi

Çizim ve saha işaretleri karşılaştırılır.

Belge kaydı

Hedef ve cihaz belgeleri dosyalanır.

Bulgu listesi

Sonuç ve erişim sınırlamaları ayrı tutulur.

Sonuç teslimi

Tamamlayıcı iş ve tekrar test ihtiyacı gösterilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. LT600 — Operating instructions
  2. Airtightness is key to energy reduction — Lindab

Sık Sorulan Sorular

Balansla aynı test midir?

Balans hava miktarlarının dağılımını ele alır; bu kapsam kanal bölümünün sızdırmazlığına yöneliktir. Düşük debi doğrudan kaçak kanıtı değildir. Gerekli iki çalışma ayrı teslim, sorumluluk ve kabul kayıtlarıyla planlanır ve birbirinin sonucu gibi sunulmaz.

Her kanala aynı sınıf mı uygulanır?

Hedef proje veya sözleşmeye dayanmalıdır. Kaynaktaki ürün sınıfı bütün saha kanalları için otomatik kabul şartı değildir. Eksik hedef sonuç görüldükten sonra seçilmez; uygulama öncesi karar girdisi olarak tamamlanması istenir ve raporda dayanağı belirtilir.

Akredite rapor sunuluyor mu?

Gerekli rapor türünü ve akreditasyon şartını teklif öncesinde belirler, raporu düzenleyecek tarafı teklifimizde belirtiriz. Özel akreditasyon talebi varsa uygulayıcı ve cihaz belge kapsamı bu gereksinimle eşleştirilir. Kabul edilmesi gereken rapor türünü ön inceleme için paylaşabilirsiniz.

Onarım dahil midir?

Test ve onarım ayrı teslimlerdir. Bulgular düzeltme kapsamına girdi olur fakat tüm hat yenilemesi sessizce dahil edilmez. Onarım sorumlusu ve aynı bölgede yeniden ölçüm gereksinimi teklif dosyasında açıklanır; ilk sonuç onarımın yapıldığına kanıt değildir.

Tekrar test nasıl karşılaştırılır?

Önceki bölge, hedef ve koşullar yeni kayıtla karşılaştırılır. Değişmiş alan veya farklı şartlardaki değer doğrudan aynı sonuç gibi sunulmaz. Rapor farkları açıklar, hangi bölümün yeniden doğrulandığını gösterir ve karşılaştırmanın geçerli olduğu sınırları belirtir.
