Kapsam ve Teklif
Makine ve malzemeye bağlı emiş dosyası
Gerçek makine şartı ve malzeme kapsamı seçimi yönlendirir; aktif bölmeler ayrı kabul edilir.
Hizmette ele alınan işler
- Makine, malzeme ve tabla bölmesi envanteri
- Egzoz bağlantısı, kanal ve kolektör yerleşimi
- Teklifte tanımlanan kesim konumu kabul kayıtları
Kapsamın sınırları
- Kaynak dumanı ekipmanı lazer kesime otomatik uygun değildir.
- Özel risk değerlendirmesi ayrı yetkin taraflarla koordine edilir.
- Görsel ürün sahipliği veya gerçek kabul sonucu değildir.
Makine bağlantısı ile kolektör ayrı tanımlanır
Teklifte kaynak incelemesi, kanal, ekipman ve kabul çalışması ayrılır. Özel değerlendirme gereksinimleri ile üretim pencereleri ön koşul olarak görünür tutulur.
- Makine ve bölme bağlantıları
- Malzeme kapsamı ve arıtma incelemesi
- Kanal ile bakım erişimi
- Kesim durumunda kabul kayıtları
Teklif İçin Gerekli Bilgiler
- Makine belgelerini hazırlayın.
- Kesilen malzemeleri listeleyin.
- Tabla ve bağlantı planını paylaşın.
- Mevcut kolektör bilgilerini alın.
Teklif Kapsamı
Makine egzoz bağlantısı ve kolektör kapsamı
Makine egzozu, kolektör ve malzeme değişimleri gerçek seçim dosyasında ayrı tanımlanır.
Makine egzoz bağlantısı
Üreticinin istediği bağlantı ve bölme kontrolü kanal planının başlangıcıdır; debi ve uygunluk sonuçları ilgili ürün ve saha kayıtlarıyla doğrulanır.
Kolektör
Duman toplama ekipmanı giriş koşulu, malzeme kapsamı ve bakım alanıyla eşleştirilir; aynı filtre görünüşü aynı uygulama demek değildir.
Sistem Seçimi ve Uygulama
Çalışma lazer kesim makinesinin bölme bazında duman yakalama düzenini, üretici egzoz şartını ve kesilen malzemeleri birlikte değerlendirir. Bağlantı planı, kolektör seçimi için gereken veriler ve kesim konumlarına göre kabul senaryoları hazırlanır. Mevcut ekipman korunacaksa gerçek ürün belgeleriyle yeni kullanım koşulları karşılaştırılır.
Üretici teknik makaleleri termal kesimde malzeme, işlem ve toz toplama düzeninin birlikte değerlendirilmesini destekler. Örnek ekipmanların performans veya güvenlik iddiaları mevcut tesise aktarılmaz. Özel risk değerlendirmesi ve makine tarafı koordinasyonu gerektiğinde teklifin ayrı, açık bağımlılıklarıdır.
- Tezgâh belgesini esas almak
- Üreticinin egzoz bağlantısı ve bölme düzeni alınır; başka makinenin örneği doğrudan uygulanmaz.
- Malzemeyi ayrı kaydetmek
- Kesilen alaşım, kaplama ve ürün değişimleri listeye alınır. Farklı içerikler aynı toplama kapsamına varsayımla dahil edilmez.
- Bölgesel yakalamayı doğrulamak
- Kesimin yapıldığı bölme ile aktif emiş bağlantısı eşleştirilir; toplam fan bilgisi her konumun kontrol edildiğini kanıtlamaz.
Altyapı bağlantısının hazırlanması
Makine tesliminden önce egzoz bağlantısı, kolektör yeri, kanal geçişi ve uygun ekipman seçimini birlikte planlarız.
- Üretici şartını alın.
- Tabla planını paylaşın.
- Kolektör alanını gösterin.
Bazı kesim konumlarında duman
Kesim bölmesi ve aktif emiş durumu incelenir. Şikâyetin her noktada aynı olduğu varsayılmaz.
- Sorunlu konumu belirtin.
- Bölme kontrolünü kaydedin.
- Mevcut ölçümleri alın.
Değişen kolektör gereksinimi
Malzeme veya kaplama değişikliği mevcut arıtma kapsamıyla karşılaştırılır. Sadece önceki filtre modeline dayanarak aynı çözüm sürdürülmez.
- Yeni ürün belgelerini alın.
- Kesim koşullarını belirtin.
- Ekipman kapsamını karşılaştırın.
Seçimi ve Kapsamı Etkileyen Veriler
Makine
- İncelenen bilgi
- Model ve egzoz şartı
- Karara etkisi
- Bağlantı sınırını belirler.
Malzeme
- İncelenen bilgi
- Alaşım ve kaplama bilgisi
- Karara etkisi
- Arıtma incelemesini yönlendirir.
Tabla
- İncelenen bilgi
- Bölme ve kontrol düzeni
- Karara etkisi
- Yakalama durumlarını ayırır.
Alan
- İncelenen bilgi
- Kanal ile kolektör yerleşimi
- Karara etkisi
- Ekipman koşullarını belirler.
Sistem Seçiminde Teknik Koşullar
Makine ve malzeme girdileri
Makine modeli ve malzeme belgeleri seçim başlangıcıdır. Alaşım ve kaplama bilinmeden genel metal adıyla karar verilmez; eksik veriler satın alma ön koşulu olarak tutulur.
Tabla bölmeleri ve aktif emiş
Kesim konumu aktif emiş bölmesiyle plan üzerinde eşleşir. Üreticinin desteklediği kontrol alınır; toplam fan debisi yakın ve uzak her konumun yakalandığını göstermez.
Kanal ve kolektör yerleşimi
Tezgâh, kanal ve kolektör aynı yerleşim çiziminde ele alınır. Güzergâh veya giriş koşulu değiştiğinde seçim dosyası güncellenir; eski kabul kaydı yeni hattı temsil etmez.
Filtre ve malzeme kapsamı
Filtre gerçek kesim akımı ve ürün belgesiyle seçilir. Partikül filtresi tüm gazları gidermez; dış tahliye gerekçesi, bakım ve uygulama kapsamı birlikte dosyalanır.
Özel riskler ve arayüzler
Özel risk ve makine-kolektör arayüzü yetkin taraflarla koordine edilir. Açık uzman soruları ve sorumlular teklif ön koşuludur; ürün belgesi tesis sertifikası değildir.
Kesim sırasında kabul
Kabul malzeme, kesim konumu ve aktif bölmeyi birlikte kaydeder. Boş makine fan denemesi gerçek kesimi temsil etmez; görülmeyen konum veya malzeme için ek çalışma belirtilir.
Makine ve malzeme girdileri — ayrıntılar
Seçim dosyası makine modeli, üretici egzoz koşulu ve kesilen malzemelerle başlar. Alaşım ve kaplama bilgisi bilinmiyorsa genel metal etiketiyle tamamlanmaz. Üretici teknik makaleleri termal kesim ile toz toplama kararlarının bu girdilerle birlikte değerlendirilmesini destekler. Proje hangi ürünlerin kapsamda olduğunu açıklar; başka makinede kullanılan ekipman kendiliğinden uygun kabul edilmez. Eksik malzeme verisi ve gerekli uzman incelemesi satın alma öncesindeki karar listesinde kalır, fiyatla örtülmez.
Kontrol: Makine ve malzeme listesi belgeye bağlı mı?
Tabla bölmeleri ve aktif emiş — ayrıntılar
Kesimin hangi bölmede yapıldığı ve o bölmenin emişle nasıl eşleştiği plan üzerinde gösterilir. Bölme kontrolünün mevcut makinede desteklediği işlevler üretici belgesinden alınır. Bir tezgâhın özellikleri başka tezgâhta varmış gibi yazılmaz. Proje yakın ve uzak kesim konumlarını ayrı kabul senaryosuna dönüştürür. Toplam fan debisi bütün bölgelerde aynı yakalama sağlandığını kanıtlamaz; saha durumları ölçülmeden sonuç verilmez ve eksik kontrol bilgisi açık inceleme gereksinimi olarak gösterilir.
Kontrol: Kesim konumu ile aktif bölme eşleşiyor mu?
Kanal ve kolektör yerleşimi — ayrıntılar
Tezgâh bağlantısı, kanal güzergâhı ve kolektör giriş koşulları aynı çizimde ele alınır. Erişim, bakım ve işletmenin kullanılabilir alanı ekipman yerini etkiler. Yalnız fanın etiket değerine göre seçim yapılmaz. Proje giriş koşullarını ve ekipman tedarikçisinin uygulama sınırlarını karşılaştırır; üretici makalesindeki örnek değerler tesise taşınmaz. Uzunluk ve bağlantı değişikliği seçim girdisini değiştirebileceği için son durum çizimi başlangıç dosyasıyla eşleştirilir, farklılaşmış hat aynı kabul kaydıyla teslim edilmez.
Kontrol: Güzergâh ekipman seçim dosyasıyla aynı mı?
Filtre ve malzeme kapsamı — ayrıntılar
Filtre düzeni kesimden gelen akım ve tedarikçinin belgeleriyle değerlendirilir. Bütün termal kesim malzemeleri için tek filtre veya ortak toplama uygunluğu ilan edilmez. Partikül filtresinin bulunması tüm gaz bileşenlerinin giderildiği anlamına gelmez. Proje dış atış veya başka hava düzeni kararını ayrıca gerekçelendirir. Ekipman seçimi, bakım erişimi ve izleme bilgisi dosyada birlikte tutulur; genel sağlık, temizlik veya bütün işletme koşullarında güvenli çalışma garantisi verilmez.
Kontrol: Filtre kararı gerçek malzeme kapsamına dayanıyor mu?
Özel riskler ve arayüzler — ayrıntılar
Toplanan içerik ve işlem koşulları özel değerlendirme gerektiriyorsa ilgili yetkin taraflarla koordinasyon planlanır. Yangın veya patlama riskine ilişkin özel değerlendirmeler, ilgili yetkin tarafların ayrı kapsamıyla koordine edilir. Makine, kolektör ve kontrol arayüzlerinde sorumlular ayrılır; bir ekipmanın ürüne ait beyanı bütün tesis için sertifika yerine kullanılmaz. Açık uzman soruları teklifin ön koşullarında tutulur, çözülmeden montajın bitmesiyle kapanmış sayılmaz. Gerekli özel değerlendirmeleri, açık uzman sorularını ve ilgili sorumluları teklifin ön koşullarında belirtiriz.
Kontrol: Açık uzman değerlendirmeleri ve sorumlular yazılı mı?
Kesim sırasında kabul — ayrıntılar
Kabul planında malzeme, kesim konumu, aktif bölme ve sistem durumu aynı kayıtta bulunur. Yetkin kişilerin seçtiği ölçümler normal üretim gözlemiyle birlikte dosyalanır. Boş makinede fanın çalışması gerçek kesimin doğrulaması değildir. İncelenemeyen malzeme veya konum için sonuç varsayılmaz. Son teslim bağlantı çizimleri, ekipman belgeleri ve açık sınırları içerir; malzeme veya tabla düzeni değişince yeniden değerlendirme ihtiyacı belirtilir. Sistem kabulü kişisel maruziyet veya makine uygunluk değerlendirmesinin yerine sunulmaz.
Kontrol: Kabul malzeme ve bölme bilgisini içeriyor mu?
Kontroller ve teslim

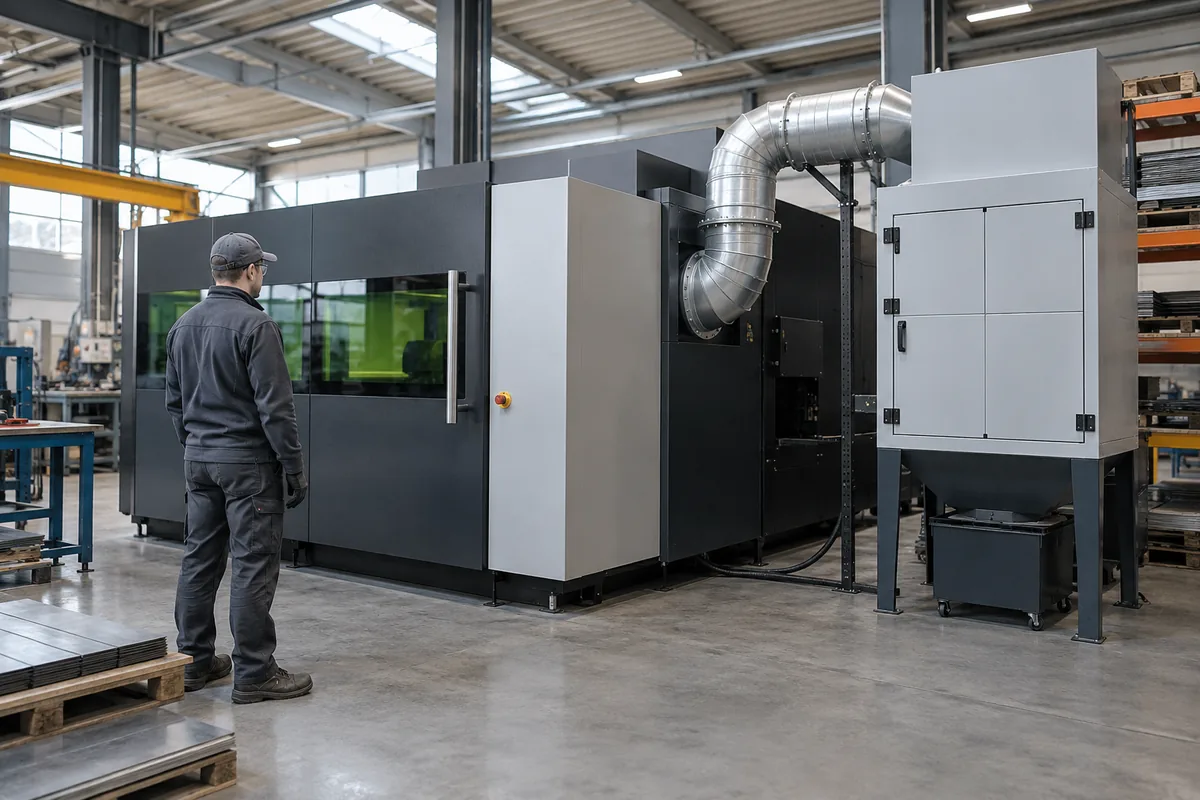

Kapalı lazer tezgâhı, egzoz bağlantısı ve duman kolektörü. Tesis kabul sonucu, ilgili kontrol ve kayıtlarla ayrıca değerlendirilir.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Kontroller ve Teslim
Belge teyidi
Makine şartı ve malzemeler dosyayla eşleştirilir.
Bölme gözlemi
Kesim konumuyla emiş durumu birlikte kaydedilir.
Bağlantı kontrolü
Son güzergâh ekipman seçimiyle karşılaştırılır.
Sonuç dosyası
Açık sınırlar ve değişiklik tetikleyicileri teslim edilir.
Kesim bölmesi için örnek kabul çizelgesi
Temsili satırlar gerçek tezgâh numarası ve sonuç içermez. Her incelenen konum, malzeme ve sistem durumuyla kayıtlanır.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- Laser & Plasma Applications: Selecting Dust Collection Systems
- Thermal Cutting Dust Collection: Balancing the Variables
Projenizin Sonraki Adımını Belirleyelim
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Sık Sorulan Sorular
Makine gücü seçim için yeterli mi?
Malzeme, kesim bölmesi, üretici egzoz koşulu ve kanal düzeni de değerlendirilmelidir. Yalnız tezgâh gücü veya fan etiketi bütün konumlardaki yakalamayı göstermez. Seçim dosyası gerçek girdileri ve eksik belgeleri ayrı listeler, başka makine sonucunu kopyalamaz.
Kaynak dumanı kolektörü kullanılabilir mi?
Mevcut ekipmanın uygulama belgeleri gerçek malzeme ve kesim koşullarıyla karşılaştırılmalıdır. Kaynak dumanında kullanılmış olması lazer kesimde uygunluğu kanıtlamaz. Boş bağlantı veya benzer filtre modeli yeterli görülmez; gerekli uyumluluk ve özel uzman incelemeleri ayrıca planlanır.
Bütün malzemeler aynı filtreyi kullanır mı?
Malzeme ve kaplama kapsamı görülmeden tek çözüm önerilmez. Partikül filtresi bütün gaz bileşenlerinin giderildiğini göstermez. Tedarikçi belgeleriyle karşılaştırma yapılır; dış atış veya başka hava düzeni ayrıca gerekçelendirilir ve genel sağlık ya da güvenlik garantisi verilmez.
Özel risk değerlendirmesi dahil midir?
Gereksinim teklifin ayrı kapsam ve ön koşullarında belirtilir. Gerekli değerlendirmeler, sorumlu yetkin taraflar ve uygulama öncesi tamamlanacak bilgiler teklif dosyasında ayrı belirtilir. Bu mekanik dosya bütün tesisin patlama veya yangın güvenliğini onaylayan belge gibi sunulmaz.
Kabulde boş makine çalışması yeterli mi?
Fan çalışması gerçek kesim kaynağını temsil etmez. İncelenen malzeme, kesim konumu ve aktif bölme kayıt altına alınmalıdır. Görülmeyen durumlar başarılı sayılmaz; ek kabul ihtiyacı dosyada belirtilir ve kişisel maruziyet değerlendirmesiyle sonuçlar karıştırılmaz.
