Kapsam ve Teklif
Tezgâh bağlantısı ve partikül toplama kapsamı
Yakalama geometrisi üretim ve malzeme kayıtlarıyla hazırlanır.
Hizmette ele alınan işler
- Tezgâh, takım, malzeme/alaşım/kaplama ve kaynak araştırması
- Muhafaza, üretici emiş bağlantısı ve ortak hat koordinasyonu
- Ayırıcı girdileri, servis erişimi ve tezgâh bazında kabul dosyası
Kapsamın sınırları
- Koruyucu değişikliği, makine uygunluğu ve özel riskler ayrı uzman kapsamlarıyla koordine edilir.
- Sistem kabulü ile kişisel maruziyet değerlendirmesi ayrı tutulur.
Tezgâh uyarlaması ve ortak hat ayrılır
Teklifte makine tarafındaki bağlantı, kanal, ayırıcı incelemesi ve kabul kaydı ayrı gösterilir. Aynı sayıda tezgâh farklı malzeme ve erişim koşullarıyla farklı kapsam oluşturabilir.
- Makine bağlantısı ve ağız geometrisi
- Malzeme uyumluluk incelemesi
- Ortak kanal ve kolektör koşulları
- Üretim temsilcisiyle kabul çalışması
Teklif İçin Gerekli Bilgiler
- Tezgâh ve malzeme listesini paylaşın.
- Muhafaza ve bağlantıları fotoğraflayın.
- Parça besleme hareketini açıklayın.
- Mevcut kolektör belgelerini hazırlayın.
Teklif Kapsamı
Sistem Seçimi ve Uygulama
Çalışma belirli taşlama veya kesim tezgâhının partikül emiş bağlantısını ele alır. Takım hareketi, parça besleme, muhafaza açıklığı ve malzeme bilgisi yakalama geometrisini belirler. Yerleşim ve ekipman girdileri aynı dosyada gösterilir; normal üretim konumları kabul planına ayrı durumlar olarak alınır.
HSE lokal emiş kaynakları parçacığın oluştuğu işlem ve kontrol düzeninin birlikte incelenmesini destekler. Kaynakta verilen örnekler bütün malzemeleri kapsamaz. Proje dosyasında malzeme ve işlem belgesi olmadan sağlık, yangın veya filtre uygunluğu sonucu çıkarılmaz; gereken uzman incelemeleri ayrı gösterilir.
- İşlemi tanımlayın
- Taşlama, diskli kesim ve parça çapak alma aynı işlem olarak kaydedilmez. Kullanılan takım ve malzeme listesi kaynak haritasına bağlanır.
- Muhafazayı birlikte değerlendirin
- Makine koruyucusunun görevi emiş tasarımından bağımsızdır. Emme bağlantısı koruyucunun işlevini veya üretici sınırlarını değiştirecek biçimde önerilmez.
- Atığı ayırın
- Toplanan malzemelerin karışabilirliği ve ayırma ekipmanı koşulları incelenir. Bütün metal veya mineral tozların aynı kolektöre bağlanabileceği varsayılmaz.
Parçanın takıma taşınması
İşleme noktası sabit görünse de parça ölçüsü muhafaza açıklığını değiştirebilir. Yakalama düzeni farklı parça konumlarında ve operatörün görüş alanıyla birlikte gözden geçirilir.
- Parça ölçülerini paylaşın.
- Takım dönüş yönünü kaydedin.
- Muhafaza açıklıklarını gösterin.
Uzun parçanın beslenmesi
Parça giriş ve çıkışları kaynağın çevresindeki hava yollarını etkiler. Emiş bağlantısı makine üreticisinin koşullarıyla karşılaştırılır ve besleme hareketi korunur.
- Besleme yolunu çizin.
- Makine bağlantı belgesini alın.
- Açık uçları işaretleyin.
Farklı malzemeli tezgâhlar
Bir kolektöre bağlanacak malzemeler ve kullanım zamanları ayrı listeye alınır. Uyumluluk değerlendirmesi tamamlanmadan mevcut kolektörde boş giriş olması yeterli kabul edilmez.
- Malzeme listesini ayırın.
- Kolektör verilerini alın.
- Eşzamanlı çalışmayı belirtin.
Seçimi ve Kapsamı Etkileyen Veriler
Malzeme
- İncelenen bilgi
- Alaşım, kaplama ve ürün bilgileri
- Karara etkisi
- Toplama ve arıtma kapsamını belirler.
Takım hareketi
- İncelenen bilgi
- Dönüş ve besleme geometrisi
- Karara etkisi
- Yakalama ağzı konumunu belirler.
Muhafaza
- İncelenen bilgi
- Üretici bağlantısı ve açıklıklar
- Karara etkisi
- Makine koordinasyonunu tanımlar.
Ortak hat
- İncelenen bilgi
- Tezgâh ve açık dal listesi
- Karara etkisi
- Kullanım senaryolarını ayırır.
Sistem Seçiminde Teknik Koşullar
Parçacığın kaynak davranışı
Takım yönü, muhafaza ve emiş ağzı aynı kaynak çiziminde gösterilir.
Malzeme ve işlem sınırı
Gerçek malzeme, alaşım ve kaplama bilgileri değerlendirme kapsamına bağlanır.
Makine muhafazası ve erişim
Üretici bağlantı koşulları, müdahale sınırı ve bakım erişimi kaydedilir.
Dallar ve partikül taşıma
Dallar tezgâh kimliği ve kullanım durumuyla eşleştirilir.
Ayırıcı ve bakım erişimi
Ayırıcı ürün belgesi ve bakım alanı teslim dosyasına alınır.
Tezgâh bazında doğrulama
Üretim gözlemi ile uzman ölçümleri ayrı bulgu olarak kaydedilir.
Parçacığın kaynak davranışı — ayrıntılar
HSE common processes açıklaması emiş tasarımında kaynağın oluşturduğu hareketin dikkate alınmasını destekler. Taşlama veya kesimde partikül ilk anda yalnız genel salon hava akımını izlemez. Bu nedenle takım yönü, muhafaza ve emiş ağzı aynı kesitte gösterilir. Çizimdeki yakalama önerisi üretim gözlemiyle karşılaştırılır. Tek bir tezgâh için görülen davranış başka malzeme veya takım hızına otomatik aktarılmaz; bu değişiklikler ayrıca değerlendirme girdisi olarak kaydedilir.
Kontrol: Kaynak yönü ve emiş ağzı aynı çizimde mi?
Malzeme ve işlem sınırı — ayrıntılar
Tezgâhta işlenen malzemenin bilgisi ayırma ve egzoz değerlendirmesini belirler. Metal alaşımı, kaplama ve yardımcı ürünler listelenir; bilinmeyen içerik bilgi eksiği olarak belirtilir. HSG258 kirletici kaynağı tanımlama yaklaşımını verir. Proje tesliminde hangi malzemelerin değerlendirildiği açıkça yazılır. Patlayıcı veya diğer özel risklerin incelenmesi gerektiğinde yetkin uzman koordinasyonu ayrı kalem olur; malzemelerin birlikte toplanabilirliği ve ekipman koşulları gerçek kayıtlar ve ilgili uzman değerlendirmeleriyle belirlenir.
Kontrol: Değerlendirilen malzemeler isimleriyle kayıtlı mı?
Makine muhafazası ve erişim — ayrıntılar
Muhafaza, takım ve parça hareketini sınırlar; emiş bağlantısı için yapılan değişiklik makine güvenliğiyle birlikte ele alınmalıdır. Projede üretici bağlantı belgesi ve bakım erişimi istenir. Teklifte yeni ağız veya bağlantının hangi parçaya müdahale ettiği belirtilir. HSG258 kullanıma uygun kontrol sisteminin önemini destekler. Makine tarafı koordinasyonunda üretici bağlantı koşullarını, müdahale sınırlarını ve bakım erişimini kaydederiz. Koruyucu değişikliği ve makine uygunluğu ayrı yetkinlik ve değerlendirme kapsamlarıyla koordine edilir.
Kontrol: Makine üreticisinin bağlantı koşulları alınmış mı?
Dallar ve partikül taşıma — ayrıntılar
Toplama hattındaki bağlantılar, kullanılan tezgâhların açık durumları ve hat güzergâhı birlikte incelenir. Ekipman değerlendirmesi sadece fanın etiket debisine dayanmaz. Malzeme, birikim ihtimali ve ayırıcı giriş koşulları ilgili üreticiyle karşılaştırılır. HSG258 emiş sistemini bileşenleriyle ele alır. Bu dosyada dalların hangi tezgâhlara ait olduğu ve hangi kullanım durumlarının tasarımda bulunduğu gösterilir; bilinmeyen hat içi durumu ölçülmüş gibi sunulmaz ve gerekli saha incelemesi ayrıca kaydedilir.
Kontrol: Dalların tezgâh ve kullanım eşleşmesi mevcut mu?
Ayırıcı ve bakım erişimi — ayrıntılar
Filtre ya da başka ayırma ekipmanı kararı toplanacak içerik ve tedarikçinin uygulama sınırlarıyla gerekçelendirilir. Toz boşaltma, bakım erişimi ve filtre izleme düzeni mekanik yerleşime eklenir. Ekipmanın bir üretim hattında kullanılabilmesi bütün malzemeler için uygun olduğunu göstermez. HSG258 bakım ve kontrol bilgileri teknik çerçeve sağlar. Seçilecek ekipmanın ürün belgesi ve bakım alanı teslim dosyasında gösterilir.
Kontrol: Ayırıcı seçimi ve bakım alanı birlikte tanımlı mı?
Tezgâh bazında doğrulama — ayrıntılar
Kabul kaydı takım, malzeme, parça konumu ve açık dallarla birlikte hazırlanır. Normal çalışma sırasında ilgili işletme temsilcisiyle gözlenen yakalama durumu ve yetkin kişilerce belirlenen ölçümler ayrı bulgular olarak kaydedilir. İşlem görülmeden yapılan boş çalışma kaydı üretimi doğrulamış sayılmaz. HSG258 devreye alma ve kayıt yaklaşımını destekler. Parça veya malzeme değişikliği yeniden inceleme ihtiyacı olarak belirtilir; sistem kabulü ile kişisel maruziyet değerlendirmesi ayrı kapsam ve sonuçlarla açıklanır.
Kontrol: Kayıtta takım, malzeme ve parça konumu var mı?
Kontroller ve teslim

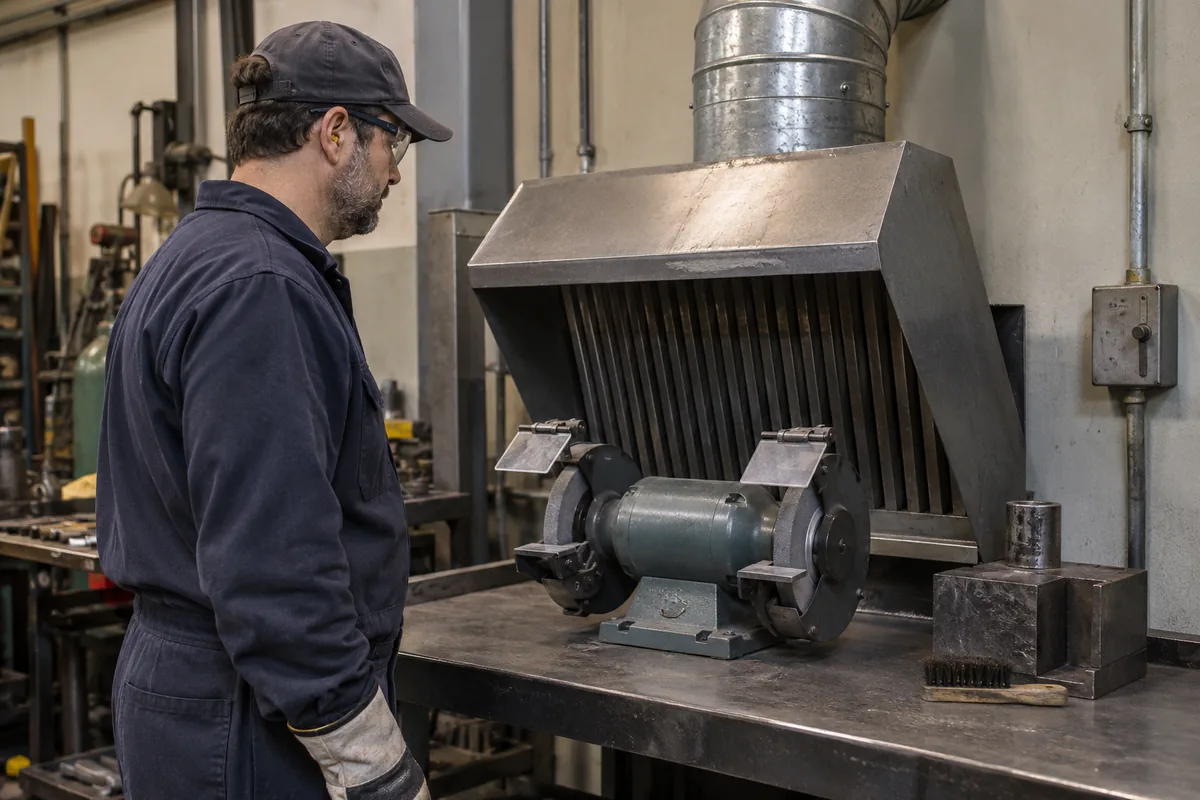

Taşlama tezgâhı arkasındaki metal emiş başlığı ve kanal bağlantısı. Takım yönü, muhafaza açıklığı ve üretici bağlantı koşulu ayrı kavramsal kesitte değerlendirilir; gerçek ölçüler sahadan alınır.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Ortak toplama için örnek uyumluluk ön değerlendirmesi
Gerçek kayıtlarla doldurulacak ön inceleme yapısı; ortak kolektöre uygunluk kararı değildir.
Boş kolektör girişi veya aynı bağlantı ölçüsü uyumluluğu göstermez; bilgi eksiği araştırma alanı olarak açık bırakılır.
Takım, muhafaza ve emiş için kavramsal kesit
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Temsili başlık fotoğrafını açıklayan ayrı bir kavramsal kesittir. Dönüş oku ve ilk partikül yolu yalnız bir örnek hareketi anlatır; gerçek yön, takım, malzeme ve üretim gözlemiyle belirlenir. Muhafaza açıklığı ve emiş konumu aynı kesitte gösterilir. Sağdaki belge işareti, bağlantı ve koruyucuya müdahale kararının makine üreticisi/ilgili uzman koordinasyonunda değerlendirileceğini gösterir; çizim koruyucu değiştirme veya gerçek montaj talimatı değildir.
Takım / ilk partikül hareketi
Gerçek dönüş yönü ve işlem konumu.
Muhafaza açıklığı
Parça besleme ve çalışma erişimiyle değişen açıklık.
Emiş başlığı / bağlantı
Kaynak yönü ve açıklığın birlikte değerlendirilmesi.
Üretici bağlantı koşulu
Yerleşim kararı öncesinde makine belgesi ve müdahale sınırı araştırılır.
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Üretici koşulu makine koordinasyonu dosyasında değerlendirilir; bekleyen ürün sorusu, bakım erişimi ve ayrı güvenlik işi teklif/teslimde belirtilir.
Kontroller ve Teslim
Makine bilgisi
Üretici bağlantı şartı tezgâh envanterine bağlanır.
Yerleşim karşılaştırması
Takım ve parça hareketi önerilen ağızla gözden geçirilir.
Kullanım kaydı
Açık dallar ve işlenen malzeme doğrulama kaydına yazılır.
Son durum teslimi
Çizim, ekipman sınırları ve değişiklik gereksinimleri dosyalanır.
