Toz Dolum Hattında Kaynakta Emiş Tasarımı

Toz dolum hattında torba, aktarım ve tartım hareketlerini ayrı kaynak noktalarıyla inceliyoruz. SCA Mühendislik, ürün belgeleri ve operatör erişimiyle emiş yerleşimini geliştirerek bağlantı ve kabul dosyasını hazırlıyor.

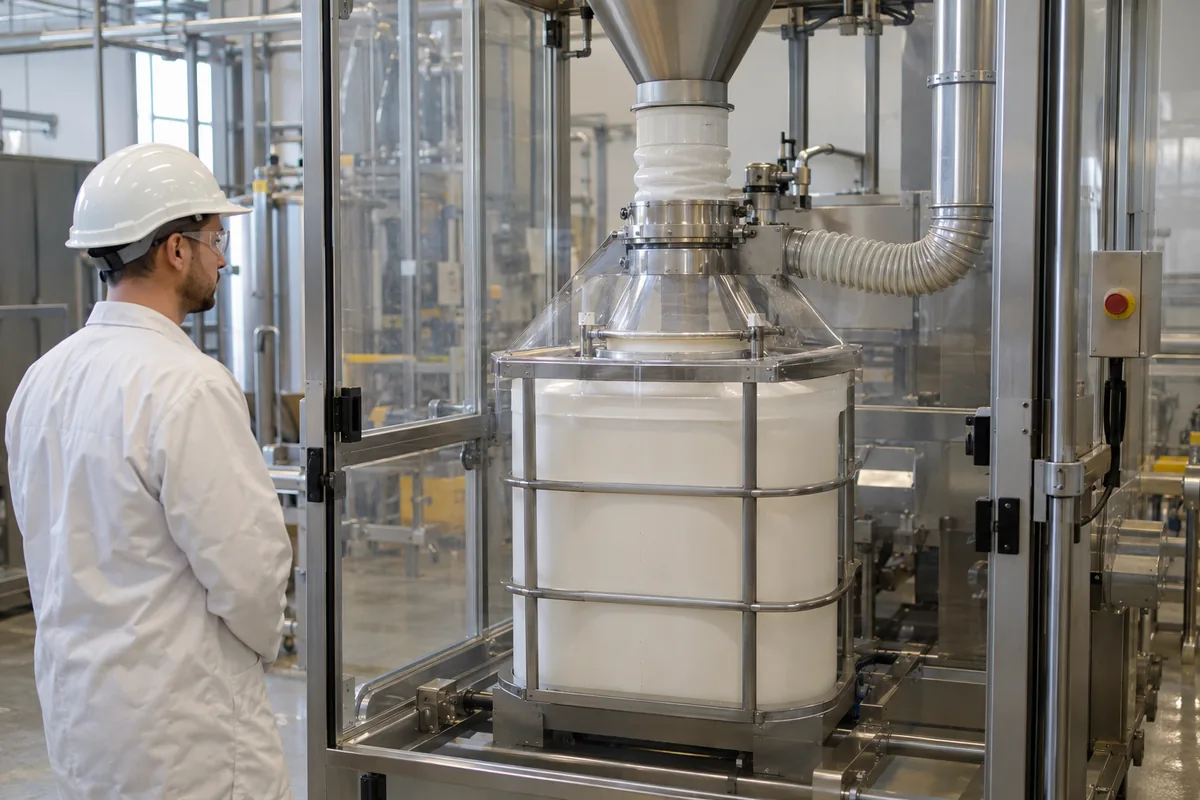

Dolum ağzını çevreleyen emiş başlığı ve bağlı kanal hattını gösteren temsili görsel.
Kavramsal hizmet görseli: Toz dolum kabının çevresindeki kapalı emiş başlığı ve yan kanal bağlantısını inceleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Dolum hattının kaynakta emiş kapsamı

Ürün ve normal işlem sırası başlangıç girdisidir; mekanik tasarım gerekli proses ve uzman değerlendirmeleriyle koordine edilir.

Hizmette ele alınan işler

  • Torba, hazne, ambalaj ve tartım evrelerinin kaynak haritası
  • Yakalama yüzeyi, bağlantı ve erişim düzeni
  • Teklifte tanımlı ürün/evre kabul kaydı

Kapsamın sınırları

  • Hijyen, ürün kalitesi ve patlama güvenliği ayrı değerlendirmelerdir.
  • Toplanan malzemenin geri kullanımı mekanik dosyadan çıkarılmaz.
  • Şemalar kavramsaldır; gerçek hat ölçüsü veya ölçüm sonucu değildir.

Ürün ve işlem farklarını teklifte gösterin

Kaynak incelemesi, emiş yüzeyi, ortak kanal ve kabul çalışması ayrı yazılır. Eksik ürün belgeleri, ekipman seçimi öncesinde tamamlanacak veri listesinde gösterilir.

  • Dolum noktalarının ve evrelerin sayısı
  • Ürün uyumluluk değerlendirmesi
  • Temizlik ve atık erişimi
  • Üretimle doğrulama ve teslim kayıtları

Teklif İçin Gerekli Bilgiler

  • Ürün belgelerini hazırlayın.
  • Torba ve hazne ölçülerini paylaşın.
  • Aktarım evrelerini açıklayın.
  • Temizlik ve atık koşullarını belirtin.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bu hizmetin teslimi, belirlenen dolum veya tartım hattının kaynakta emiş yerleşimi ve bağlantı dosyasıdır. Genel fabrika havalandırmasından farklı olarak torba açma, tartım, aktarım ve boş ambalaj hareketleri ayrı kaynak noktaları olarak ele alınır. Yerleşim çizimi bu evreleri ve emiş ağızlarının erişimini gösterir.

HSE toz elleçleme örnekleri ve HSG258 kaynakta kontrol yaklaşımının teknik gerekçesini verir. Belgelerdeki sektör örnekleri bütün ürünlere yayılmaz. Projede ürün güvenlik belgeleri, temizlik gereksinimi ve varsa özel risk değerlendirmeleriyle koordinasyon kurulmadan hijyen, patlama güvenliği veya genel uygunluk sonucu ilan edilmez.

Evreyi görünür kılmak
Torbanın açılması, hazneye aktarım ve boş ambalajın taşınması ayrı değerlendirilir; sadece dolum ağzı kaynak olarak kabul edilmez.
Ürün sınırını korumak
Her ürün ve değişim sırası kayda alınır. Tozların aynı ağda toplanması veya geri kullanılması hakkında belgesiz varsayım yapılmaz.
Çalışma alanını kullanışlı tutmak
Emiş yapısının torba taşıma, tartım göstergesi ve temizlik erişimini engellememesi yerleşim kararının parçasıdır.

Hazneye manuel boşaltma

Torbanın kaldırıldığı konum ve çalışan kişinin hareketi yakalama düzenini belirler. Boş ambalajla taşınan artık toz da kaynak listesine eklenir.

  • Torba ölçüsünü belirtin.
  • Boşaltma hareketini gösterin.
  • Boş ambalaj yolunu çizin.

Seçimi ve Kapsamı Etkileyen Veriler

Ürün

İncelenen bilgi
Güvenlik belgesi ve proses gereksinimi
Karara etkisi
Arıtma ve uyumluluk incelemesini belirler.

Aktarım

İncelenen bilgi
Torba, hazne ve dolum hareketi
Karara etkisi
Yakalama geometrisini yönlendirir.

Kullanım

İncelenen bilgi
Aynı anda çalışan kaynaklar
Karara etkisi
Ortak ağ senaryolarını ayırır.

Ürün geçişi

İncelenen bilgi
Temizlik ve atık ayrımı
Karara etkisi
Erişim ile bakım kapsamını belirler.

Sistem Seçiminde Teknik Koşullar

Dolum evrelerinin kaynak haritası

Torba açma, hazneye aktarım ve boş ambalaj taşıma ayrı kaynak oluşturabilir. Normal üretim sırası haritalanır; görülmeyen hareketler doğrulanmış sayılmadan kabul planına eklenir.

Ürün belgeleri ve uyumluluk

Ürün adı ekipman uyumunu tek başına belirlemez. Güvenlik ve temizlik belgeleri aynı dosyada tutulur; özel risk değerlendirmesi gereken ürünler ilgili uzmanlara ayrı yönlendirilir.

Yakalama yüzeyi ve operatör erişimi

Yakalama yüzeyi torba hareketi, tartı görüşü ve kapak erişimiyle birlikte seçilir. Yerleşim boş tezgâhta değil normal işlem sırasında değerlendirilerek kullanım engelleri çizimde gösterilir.

Ürün geçişi ve temizlenebilirlik

Ürün değişimi temizlenecek bölge ve biriken malzemeyi etkiler. Prosesin gereksinimleri mekanik erişim kararına aktarılır; hijyen veya geri kullanım kararı ayrı değerlendirmeyle verilir.

Ortak emiş ve kontrol durumları

Aynı anda veya sırayla çalışan kaynaklar farklı ağ koşulları oluşturur. Aktif bağlantı ile işlem eşleştirilir; fan etiketi tüm evrelerin yakalandığının kanıtı değildir.

Dolum sırasında kabul kaydı

Kabul kaydı ürünü, aktarım evresini ve açık bağlantıları birlikte içerir. Gözlem ve seçilen ölçümler ayrılır; ürün veya hız değişikliği yeniden inceleme gerektirebilir.

Dolum evrelerinin kaynak haritası — ayrıntılar

HSE toz elleçleme açıklamaları aktarım sırasında kaynağın kontrolünü ele alır. Bu yaklaşım torba açma, hazneye dökme ve boş ambalaj hareketlerini ayrı kaydetmek için kullanılır. Tek bir sabit ağız bütün evrelerin kapsandığını göstermez. Önerilen harita, üretim temsilcisinin normal işlem sırasına dayanır. Kısa ve seyrek görülen hareketler kayıttan çıkarılmaz; görülmeyen kaynak noktaları doğrulanmış gibi sunulmaz ve kabul planına ayrı çalışma olarak eklenir.

Kontrol: Torba ve boş ambalaj hareketleri haritada mı?

Ürün belgeleri ve uyumluluk — ayrıntılar

Toz adı tek başına ekipman seçimine yetmez. Ürün içeriği, güvenlik belgesi ve prosesin temizlik gereksinimi aynı dosyada tutulur. HSG258 kirleticiyi ve işlem koşulunu tanımlamayı destekler. Projede ayırıcı ve kanalın hangi ürünler için incelendiği açıkça belirtilir. Yanıcı veya başka özel özelliklerin değerlendirilmesi gerektiğinde yetkin uzman koordinasyonu ayrı tanımlanır. Mekanik emiş dosyası hijyen, patlama güvenliği veya bütün ürünlere uygunluk belgesi değildir; gerekli ayrı değerlendirmeler teklif aşamasında tanımlanır.

Kontrol: Değerlendirilen ürünler ve eksik belgeler yazılı mı?

Yakalama yüzeyi ve operatör erişimi — ayrıntılar

Dolum ağzının önündeki emiş yüzeyi ürün aktarımı ve kişinin erişimiyle birlikte incelenir. Torbayı taşımak için gereken boşluk, tartı göstergesinin görüşü ve kapak hareketi kesitte gösterilir. HSG258 kaynağa uygun kontrol geometrisini destekler. Yerleşim önerisi boş tezgâhta değil normal iş akışında değerlendirilir. Emiş elemanının sürekli kenara çekilmesi gerektiği bir çözüm kullanılabilir kabul edilmez; gerekli seçenekler üretim temsilcisiyle karşılaştırılıp gerekçeleri çizime yazılır.

Kontrol: Emiş elemanı normal aktarımı engelliyor mu?

Ürün geçişi ve temizlenebilirlik — ayrıntılar

Aynı hat farklı tozlarla kullanılıyorsa bağlantı ve bakım erişimi ürün geçişleriyle birlikte düşünülür. Emiş sisteminin biriktirdiği malzeme ve temizlikte ulaşılması gereken bölgeler dosyada gösterilir. Ürün geçişlerinde temizlikte erişilecek bölgeler ve emiş sisteminde biriken malzeme, proses tarafının gereksinimleriyle birlikte değerlendirilir. Belgelenmiş tesis gereksinimi olmadan belirli hijyen sınıfı, çapraz bulaşma sonucu veya toplanan ürünün tekrar kullanılabilirliği ilan edilmez. Proses tarafının kararları mekanik ekipman seçimine açık girdiler olarak aktarılır.

Kontrol: Temizlik erişimi ürün geçişleriyle ilişkilendirilmiş mi?

Ortak emiş ve kontrol durumları — ayrıntılar

Dolum hattındaki ayrı kaynaklar aynı anda veya sırayla çalışabilir. Ağın kullanım çizelgesi bu farklı durumları gösterir; açık dallar ve ayırıcı çalışma koşulları ilişkilendirilir. HSG258 sistem bileşenlerinin birlikte değerlendirilmesini destekler. Fan etiket değeri tek başına bütün dolum evrelerinin yakalandığını kanıtlamaz. Kontrol planı işlem başladığında hangi bağlantının aktif olduğunu ve arızanın nasıl görüleceğini tanımlar; gerekli donanım, sorumlu ekip ve ayrı uygunluk değerlendirmeleri teklif dosyasında belirtilir.

Kontrol: Aktif dal ve işlem eşleşmesi tanımlı mı?

Dolum sırasında kabul kaydı — ayrıntılar

Doğrulamada ürün, aktarım evresi, ambalaj ve açık bağlantı bilgileri birlikte tutulur. Yetkin kişilerce seçilen ölçümler ile üretim gözlemi ayrı bulgu olarak dosyalanır. HSG258 kayıt ve devreye alma yaklaşımını destekler. Toplam sistem ölçümünden bütün kişilerin maruziyet sonucu çıkarılmaz. Ürün değişikliği veya dolum hızının farklılaşması yeniden inceleme tetikleyicisi olarak yazılır; gerçekleşmeyen evreler için sonuç varsayılmaz ve gerekli ilave kabul çalışması teslim sınırında belirtilir.

Kontrol: Kabul ürün ve aktarım evresini içeriyor mu?

Kontroller ve teslim

Toz dolum kabının çevresindeki kapalı emiş başlığı ve yan kanal bağlantısını inceleyen teknisyen.

Dolum ekipmanında kaynakta emişin değerlendirilmesi. Proje ve kabul sonucu, ilgili saha kayıtlarıyla ayrıca belirlenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Dolum işleminin evreleri ve emiş noktaları

Mevcut kaynak haritasındaki evreler birlikte görünür tutulur. Tartımın işlemdeki sırası normal üretim akışına göre çizime işlenir.

Kavramsal dolum ve tartım iş akışı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Sıra ve eşzamanlılık gerçek hat temsilcisiyle doğrulanır; şema bir proses onayı veya emiş başarı sonucu değildir.

  1. Torba açma

    Açılma hareketinde oluşan kaynak

  2. Hazneye aktarım

    Boşaltma hareketi ve emiş yüzeyi

  3. Boş ambalaj taşıma

    Artık tozun hareket yolu

  4. Tartım / dozlama

    Kap, görüş ve hassas işlem erişimi

Bağlantılar

  • Torba açma öğesinden Hazneye aktarım öğesine bağlantıAktarım evresi
  • Hazneye aktarım öğesinden Boş ambalaj taşıma öğesine bağlantıBoş ambalaj yolu
  • Hazneye aktarım öğesinden Tartım / dozlama öğesine bağlantıProses sırasına göre tartım ilişkisi

Torba, tartı ve temizlik erişiminin aynı kesitte gösterimi

Dolum kabı çevresindeki kavramsal yerleşim, gerçek ölçü ve sahada görülmeyen bağlantı üretmeden erişim sorularını açıklar.

Ölçeksiz dolum kabı, torba ve tartı erişim örneği

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili kesit gerçek dolum hattının ölçüsü veya emiş başarısı değildir. Torba işareti ve oku yalnız örnek taşıma hareketini anlatır; hava hızı veya yakalama sonucu göstermez. Tartı görüşü ve kapak/temizlik alanı gerçek işlem, ürün ve saha girdileriyle doğrulanır. Dolum kabı fotoğrafına görülmeyen bağlantı veya ölçü atanmaz.

  1. Torba erişimi

    Torba kaldırma ve aktarım hareketi için ayrılacak alan gerçek iş akışıyla belirlenir.

  2. Dolum kabı / hazne

    Kavramsal kap kesiti; ürün ve ölçüsü saha bilgisiyle doldurulur.

  3. Yakalama arayüzü

    Emiş yüzeyi aktarımı engellemeden üretici ve proses girdileriyle seçilir.

  4. Tartı görüşü

    Göstergeye görüş ve işlem konumu birlikte değerlendirilir; gösterge değeri uydurulmaz.

  5. Temizlik erişimi

    Kapak hareketi ve birikme alanına erişim, gerçek ürün geçişi gereksinimiyle belirlenir.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz dolum kabı, torba ve tartı erişim örneğiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek çalışma kesitiTorba hareket alanıTemizlik alanıGörüşün kontrolü1Torba erişimi2Dolum kabı / hazne3Yakalama arayüzü4Tartı görüşü5Temizlik erişimi

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Kaynak listesi

Dolum evreleri üretim sırasıyla eşleştirilir.

Erişim gösterimi

Torba, kap ve tartım hareketleri yerleşimde gözden geçirilir.

Kullanım durumu

Aktif bağlantı ve ürün bilgisi kabul kaydına eklenir.

Teslim sınırı

Çizimler ve açık uzman koordinasyonları sonuç dosyasında gösterilir.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Yalnız dolum ağzına emiş yeterli mi?

Torbanın açılması ve boş ambalajın taşınması da kaynak oluşturabilir. Hangi noktaların kapsandığı normal iş akışıyla değerlendirilir. Tek ağız bulunması bütün evrelerin kontrol edildiğini göstermez; görülmeyen hareketler kabul dosyasında ayrı sınırlama olarak belirtilir.

Aynı sistem farklı ürünlerde kullanılabilir mi?

Ürün içerikleri, güvenlik belgeleri ve temizlik koşulları karşılaştırılmadan ortak kullanım önerilmez. Kanal veya kolektörde bağlantı bulunması uyumluluk kanıtı değildir. Gerekli özel risk ve proses değerlendirmeleri ekipman seçiminden önce ayrı sorumluluklarla tanımlanır.

Bu çalışma hijyen belgesi verir mi?

Hayır, tanımlı teslim mekanik kaynakta emiş ve bağlantı dosyasıdır. Hijyen, ürün kalite yönetimi ve diğer özel değerlendirmeler ayrı kapsam olabilir. Proses gereksinimleri tasarıma girdi olur fakat kaynak belgeleri tesise ait belgelendirme yerine sunulmaz.

Toplanan toz tekrar kullanılabilir mi?

Geri kullanım kararı yalnız emiş sisteminin konusu değildir. Ürün ve kalite gereksinimleri, toplanan malzemenin durumu ve proses tarafının değerlendirmesi gerekir. Mekanik dosya atık veya toplama bağlantısını gösterir; geri kullanıma uygunluk garantisi vermez.

Kabulde hangi ürün çalıştırılır?

Plan değerlendirilen ürünleri ve çalışma evrelerini açıkça belirtmelidir. Bir ürünle alınan kayıt bütün ürünlere otomatik aktarılmaz. Görülemeyen durumlar için ilave çalışma planlanır; sistem doğrulaması kişisel maruziyet değerlendirmesi veya ürün kalite onayı olarak gösterilmez.
