Endüstriyel Radyant Isıtma Sistemi Fiyatları

SCA Mühendislik radyant ısıtma teklifini çalışma zonu, ürün yerleşimi ve gerçek bağlantı metrajıyla hazırlar. Cihazdan teslim testine kadar aynı dahil/hariç kapsam, yatırım ve işletme karşılaştırmasını anlaşılır kılar.

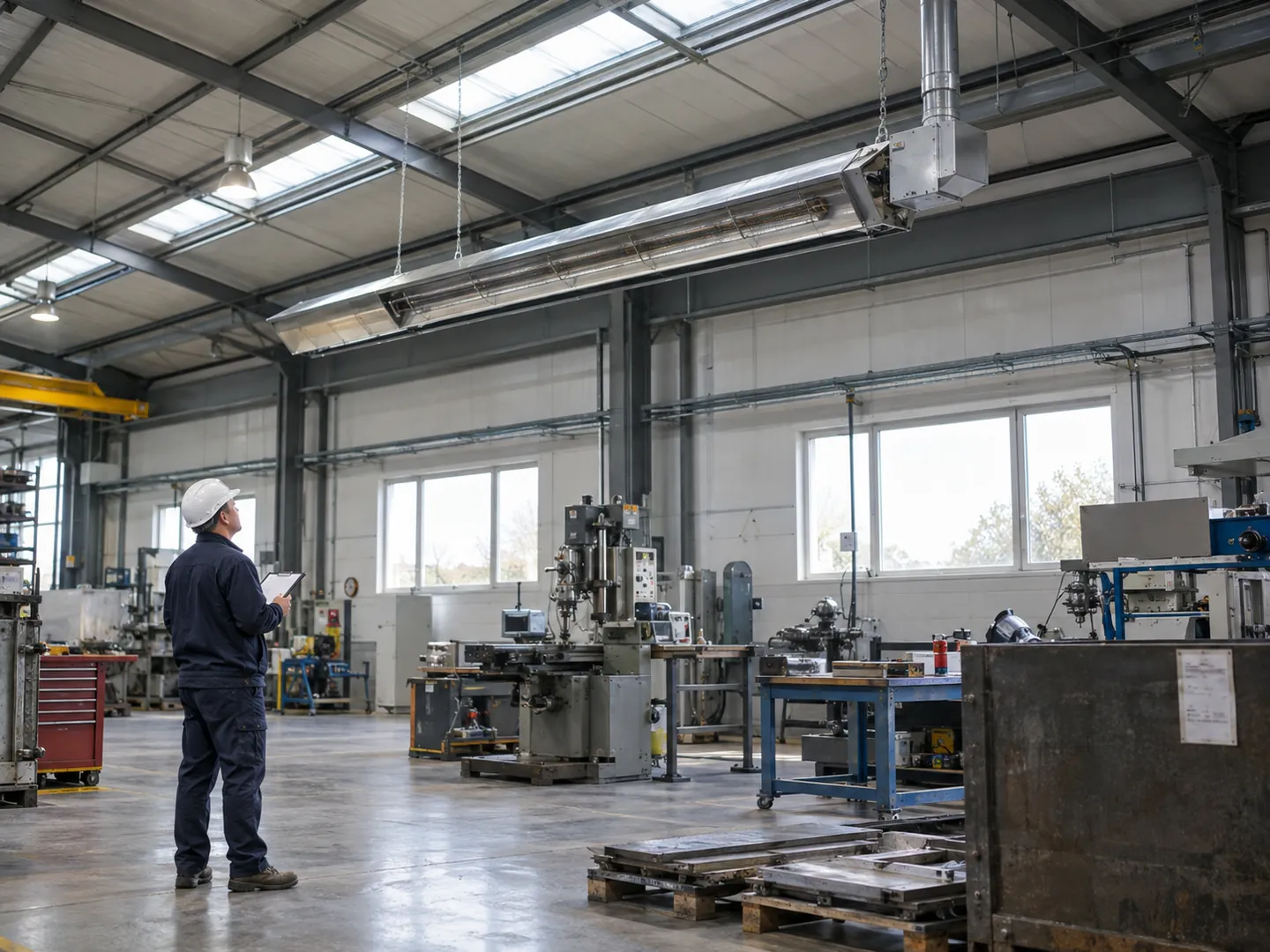

Atölye tavanındaki reflektörlü radyant tüp ısıtıcıyı ve servis keşfi bağlamını gösteren temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Karşılaştırılabilir radyant teklif kapsamı

Hizmette ele alınan işler

  • Zon/yük/ürün ve güvenli yerleşim seçimi
  • Cihaz, askı/çelik, gaz/baca, elektrik/kontrol metrajı
  • Platform, etaplama ve kararlaştırılan teslim testleri

Kapsamın sınırları

  • Miktar ve bedel gerçek keşif/ürün seçiminden sonra yazılır.
  • Tasarruf ancak tanımlı tüketim ve kullanım dayanağıyla karşılaştırılır.

Cihaz, montaj, bağlantı ve teslim işleri ayrı teklif edilir

Radyant cihaz, askı/çelik, gaz hattı, baca/yanma havası, elektrik ve kontrol kalemlerini ayrı gösteririz. Üretim kesintisi, platform ve erişim şartlarını metrajın yanına ekleriz. Böylece bir teklifte eksik bırakılmış bağlantı işlerinin başka bir teklifin toplam bedeliyle karşılaştırılması önlenir. Kesin fiyatı ürün seçimi ve keşif tamamlandıktan sonra belirliyoruz; uygulama ve teslim koşulları netleştiğinde kapsamı açık, ölçülebilir bir teklif hazırlıyoruz.

  • Ürün kapasitesi ve kontrol seçenekleri
  • Askı, çelik ve güvenli yerleşim
  • Gaz/baca/elektrik bağlantı metrajı
  • Platform, etaplama ve teslim testleri

Teklif Bilgileri

  • Bina ölçüleri ve ısı kaybına ilişkin bilgiler
  • Çalışma zonları, vardiya ve kapı kullanımı
  • Vinç, istif ve bakım erişim planı
  • Gaz/elektrik altyapısı ve mevcut tüketim kayıtları

Maliyet Kalemleri

İlk teklif kapsamı: birim, miktar ve dahil işler

KalemBirimMiktar dayanağıDahil / ayrı açıklanacak iş
Cihaz
Adet
Model, kapasite ve zon yerleşimi.
Tedarik ve ürün ayarı; seçilen kontrol işlevi.
Askı / çelik
Takım ve gerçek imalat metrajı
Açıklık, taşıyıcı ve gerçek montaj noktaları.
Askı/çelik imalatı, yapı doğrulaması ve sorumlusu.
Gaz hattı
m / adet
Gerçek güzergâh ve bağlantı listesi.
Hat/bağlantı, yetkili kontrol ve mevcut altyapı sınırı.
Baca / yanma havası
m / adet
Ürün kurulum biçimi ve terminal güzergâhı.
Boru/terminal ve yapı geçişleri.
Elektrik / kontrol
Adet / m
Zon termostatı, kontrolör ve kablo güzergâhı.
Besleme, kablolama/program ve ilgili ekip sınırı.
Çalışma platformu
Kullanım / etap
Yükseklik, trafik ve çalışma penceresi.
Platform, erişim ve üretim koordinasyonu.
Teslim testleri
Test / rapor
Gerçek ürün ve kararlaştırılan kontrol listesi.
Bağlantı, zon tepki ve teslim dosyası.

Örnek teklif düzenidir. Gerçek miktarlar keşifle doldurulur; doğrulanmış ürün/metraj ve ticari girdi bulunmadan bedel yayımlanmaz.

Bedeli Değiştiren Koşullar

Yüksek tavanlı bir üretim alanında bütün hacmi aynı kullanım düzeyinde ısıtmakla belirli çalışma zonlarına konfor sağlamak farklı tekliflere yol açar. Önce personelin nerede ve ne zaman bulunduğunu, kapıların açık kalma süresini ve mevcut ısıtma davranışını öğreniriz. Radyant çözümün uygulanabilirliğini bu verilerle inceleriz. Kapasite ve yerleşim seçimi, bina zarfı ve gerçek çalışma düzeni görülmeden sabit bir metrekare çarpanına dönüştürülmez.

Toplam yatırımda cihazların yanında askı ve çelik işler, gaz hattı, baca veya yanma havası düzeni ve zon kontrolü bulunur. İşletmede yükseklik ve çalışma trafiği erişim maliyetini değiştirir. Teklifte güvenli açıklıkların korunması için gerekli düzenlemeleri ve teslim testlerini ayrı gösteririz. Beklenen enerji etkisini çalışma saatleri ve karşılaştırma koşullarıyla ele alır; keşif ve işletme verisi olmadan kesin tasarruf yüzdesini fiyat gerekçesi yapmayız.

Aynı kapsamı karşılaştırıyoruz
Ürün, kapasite, montaj, gaz/baca ve kontrol kalemlerini ayrı gösteriyor; farklı hizmet kapsamlarını tek cihaz bedeli altında eşdeğer kabul etmiyoruz.
Yerleşimi fiyatın girdisi yapıyoruz
Montaj yüksekliği, çalışma zonu ve hareketli yükleri inceliyor; güvenli açıklıkları koruyan uygulanabilir yerleşim üzerinden gerçek metraj hazırlıyoruz.
İşletme giderini koşullarıyla açıklıyoruz
Kullanım saatleri, zon kontrolü ve mevcut sistem davranışını karşılaştırıyor; varsayımları belirtilmiş bir işletme değerlendirmesi hazırlıyoruz.
Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

Endüstriyel alanda zon, vinç ve istif düzeninin değerlendirilmesi. Metraj gerçek keşifte belirlenir.

Tüm hacim yerine çalışma zonu planı

Personel ve üretim hatlarının kullanım saatlerini alıyoruz. Zon bazlı ısıtmanın uygulanabilirliğini bina yükü ve ürün yerleşimiyle karşılaştırıyoruz. Cihaz adediyle kontrol kapsamını birlikte seçiyor; teklifin hangi kullanım düzenini hedeflediğini ve gelecekteki yerleşim değişikliğinin etkisini açıkça belirtiyoruz.

  • Çalışma alanları ve saatler
  • Bina ısı kaybı
  • Zon kontrol/metraj kapsamı

Seçimi ve Kapsamı Etkileyen Veriler

Kullanım

İncelenen bilgi
Çalışma zonları, vardiya ve kapı hareketi
Karara etkisi
Isıtma hedefi ve kontrol kapsamı gerçek işletme düzenine göre seçilir.

Yerleşim

İncelenen bilgi
Tavan yüksekliği, vinç, istif ve ürün açıklıkları
Karara etkisi
Uygulanabilir cihaz yeri, askı ve çelik metrajı belirlenir.

Altyapı

İncelenen bilgi
Gaz, elektrik, baca ve yanma havası olanakları
Karara etkisi
Bağlantı ve yapı penetrasyonu işleri gerçek ürün koşullarına göre fiyatlandırılır.

Karşılaştırma

İncelenen bilgi
Mevcut tüketim, hedef koşullar ve teslim kapsamı
Karara etkisi
Teklif ve işletme gideri aynı varsayımlar altında karşılaştırılabilir hâle getirilir.

Endüstriyel radyant ısıtmada güvenli açıklıklar ve proje ölçüleri, seçilen ürünün koşulları ve gerçek saha yerleşimiyle doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kontrol seçeneği ve kullanım saati birlikte

SeçenekYatırım kalemiKullanım / doğrulama
Birlikte çalışan alan
Uyumlu kontrolör/termostat ve ortak kablolama.
Gerçek çalışma saatleri ve hedef zon koşulları.
Farklı saatlerde kullanılan zonlar
Zon bazında termostat/kontrol ve ayrı kablo metrajı.
Personel/vardiya saatleri ve program tepkisi.
Kademeli / modülasyon
Yalnız seçilen model destekliyorsa uygun kontrol bileşenleri.
Ürün işlevi, gerçek yük ve devreye alma ayarı.

Tasarruf yüzdesi verilmez; yatırım ve tüketim kıyası aynı kullanım saatleri/konfor koşulunda doğrulanmış kayıtla yapılır.

Vinç ve maksimum istif askı metrajını etkiler

Kavramsal radyant montaj kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz radyant/askı kesiti örneğidir. Taşıyıcıdan cihaz askılarına olan iki bağlantı askı/çelik işini; kesik sağ alan vinç ve yük hareket zarfını; sol çizgi maksimum istifi gösterir. Taralı bant ve ayrı düşey ok ürün açıklık incelemesi içindir, sayısal güvenli mesafe değildir. Cihaz yönelimi, hareketli yükün ulaşabileceği alan ve askı imalatı gerçek üretici koşulu ve yapı doğrulamasıyla belirlenir.

  1. Yapı taşıyıcısı

    Gerçek askı/çelik doğrulaması

  2. Askı ve çelik işleri

    Uygulanabilir cihaz konumu

  3. Radyant cihaz

    Model, yönelim ve bakım erişimi

  4. Vinç / kaldırılan yük

    Gerçek hareket zarfı

  5. Maksimum istif

    Yüksekliğin işletmede korunması

  6. Gerekli güvenli açıklıklar

    Ürün kılavuzuna bağlı sınır

Bağlantılar

  • Yapı taşıyıcısı öğesinden Askı ve çelik işleri öğesine bağlantıTaşıyıcı koordinasyonu
  • Askı ve çelik işleri öğesinden Radyant cihaz öğesine bağlantıGerçek montaj metrajı
  • Vinç / kaldırılan yük öğesinden Gerekli güvenli açıklıklar öğesine bağlantıHareketin etkisi
  • Maksimum istif öğesinden Gerekli güvenli açıklıklar öğesine bağlantıMaksimum yük etkisi
  • Gerekli güvenli açıklıklar öğesinden Radyant cihaz öğesine bağlantıYerleşim seçimi
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal radyant montaj kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek atölye kesitiRadyantVinç / yükİstif üst sınırıYapı taşıyıcısı → Askı ve çelik işleri · Taşıyıcı koordinasyonuAskı ve çelik işleri → Radyant cihaz · Gerçek montaj metrajıVinç / kaldırılan yük → Gerekli güvenli açıklıklar · Hareketin etkisiMaksimum istif → Gerekli güvenli açıklıklar · Maksimum yük etkisiGerekli güvenli açıklıklar → Radyant cihaz · Yerleşim seçimi1Yapı taşıyıcısı2Askı ve çelikişleri3Radyant cihaz4Vinç / kaldırılanyük5Maksimum istif6Gerekli güvenliaçıklıklar

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Teklifin Teknik Koşulları

Cihazın ısı girdisiyle yararlı zon ısısı aynı değildir

Giriş kapasitesi, hedef çalışma zonu ve üretici yerleşimi ayrı seçim girdileridir; aynı toplam güç farklı montaj/kontrolde eş sonuç değildir.

Güvenli açıklıklar gerçek montaj metrajını belirler

Model/yönelim açıklıkları vinç, yük ve maksimum istifle aynı kesitte karşılaştırılır; gereken askı/çelik işi metraja girer.

Baca ve yanma havası kalemi ürün türüne bağlıdır

Cihaz türü ve kurulum biçimi baca/yanma havası güzergâhını belirler; üretici kılavuzuyla doğrulanan bağlantı ayrı teklif edilir.

Zon kontrolü yatırım ve işletmeyi birlikte etkiler

Zonlar kullanım saatleriyle seçilir; modelin kademeli/modülasyon işlevi, termostat ve kablolama kapsamı yatırım ve işletmeyle eşleştirilir.

Erişim ekipmanı ve kesinti teklifin önemli parçasıdır

Platform, güvenli montaj/bakım erişimi ve üretim penceresi keşif notuyla program/metraja işlenir.

Tasarruf kıyası ölçümün sınırını açıklamalı

Enerji kıyasında tüketim sınırı, kullanım saati ve hedef konfor birlikte tanımlanır; ayarlar ve varsayımlar aynı koşullarda izlenir.

Cihazın ısı girdisiyle yararlı zon ısısı aynı değildir — ayrıntılar

Fiyat karşılaştırmasında yalnız cihazın giriş kapasitesini yan yana koymak yeterli olmaz. Ürün yaklaşımı, dağılım ve yerleşim hedeflenen çalışma bölgesini etkiler. Isı ihtiyacını bina ve kullanım verileriyle belirleyip üreticinin yerleşim yöntemini kullanırız. Aynı toplam kapasitenin farklı montaj ve kontrol düzenlerinde aynı kullanıcı sonucunu vereceğini varsaymayız. Teklifte kapasitenin hangi koşul ve yerleşim için seçildiğini açıklayarak miktar karşılaştırmasını teknik olarak anlamlı hâle getiririz.

Kontrol: Giriş kapasitesi, hedef çalışma zonu ve üretici yerleşim yaklaşımı teklif seçim notunda ayrı gösterilir.

Güvenli açıklıklar gerçek montaj metrajını belirler — ayrıntılar

Ürünün yanıcı malzemelere açıklık koşulları modele ve yönelime göre değişir. Sabit tavanın yanında vinç, kaldırılan araç veya istif de bu sınırları etkileyebilir. Bu yüzden cihazın yerini yalnız boş tavan noktasına göre seçmeyiz. Hareketli ekipman zarfını ve maksimum yük yüksekliğini ölçer, gereken askı düzenini metrajlandırırız. Uygun yerleşim için yapılacak çelik veya alan düzenlemesini cihaz bedelinin dışında gizli bırakmayız.

Kontrol: Model/yönelim açıklıkları, hareketli yükler ve maksimum istif aynı kesitte karşılaştırılır; gerekli montaj işleri metraja alınır.

Baca ve yanma havası kalemi ürün türüne bağlıdır — ayrıntılar

Gazlı radyant ürünlerin baca ve yanma havası düzenleri aynı değildir. Seçilen cihazın izin verdiği kurulum, terminal ve boru güzergâhını üretici kılavuzundan doğrularız. Yapı penetrasyonu ve hava emişinin diğer egzozlarla ilişkisini inceleriz. Teklifte bu işi yalnız baca var ifadesiyle bırakmayıp ürün seçimine bağlı gerçek kapsamı gösteririz. Bir başka modelin mesafe veya bağlantı sınırını seçilecek ürüne otomatik olarak taşımayız.

Kontrol: Cihaz modeli, kurulum biçimi ve baca/yanma havası güzergâhı ürün kılavuzuyla doğrulanarak ayrı teklif kalemine dönüştürülür.

Zon kontrolü yatırım ve işletmeyi birlikte etkiler — ayrıntılar

Farklı kullanım saatlerine sahip çalışma alanlarını tek termostata bağlamak gereksiz çalışmaya veya yetersiz kontrole yol açabilir. Zonlama kararını personel yerleri ve çalışma saatleriyle veririz. Ürünün kademeli veya modülasyon seçeneklerini gerçek model üzerinden karşılaştırırız. Kontrol cihazı adedi ve kablolama yatırımın parçasıdır; beklenen işletme yararı ise çalışma programına bağlıdır. Aynı cihazın farklı kontrol kapsamlarını eşdeğer teklif olarak sunmayız.

Kontrol: Zonlar, çalışma saatleri ve seçilen modelin kontrol seçenekleri çizimde ve teklif kontrol listesinde eşleştirilir.

Erişim ekipmanı ve kesinti teklifin önemli parçasıdır — ayrıntılar

Yüksek tavan montajında çalışma platformu, üretim trafiği ve taşıma düzeni uygulama süresini etkiler. Askı ve gaz bağlantısı tamamlandıktan sonra bakım erişiminin de mümkün olması gerekir. Keşifte tesisin çalışma penceresini ve güvenli erişim alanlarını belirleriz. Teklifte platform, etaplama ve üretim kesintisi sorumluluklarını açıkça gösterir; yalnız cihaz adedine göre işçilik hesaplayarak saha koşullarının sonradan ek maliyet oluşturmasını önleriz.

Kontrol: Montaj/bakım erişimi, platform ihtiyacı ve kesinti penceresi keşif notu üzerinden metraj ve programa işlenir.

Tasarruf kıyası ölçümün sınırını açıklamalı — ayrıntılar

Enerji etkisi mevcut sistemin davranışı, hedef konfor, çalışma saatleri ve yeni kontrol programıyla değişir. Farklı kullanım koşullarındaki faturaları doğrudan aynı sonuç gibi karşılaştırmayız. Önce mevcut tüketim ve kullanım düzenini tanımlar, yeni çözümün varsayımlarını açıklarız. Devreye almada ürün ayarları ve zon tepkisi kaydedilir. Kesin yüzde vermek yerine izlenebilir bir karşılaştırma planı hazırlamak işletmenin yatırım kararını daha sağlam veriye bağlar.

Kontrol: Karşılaştırma dönemi, kullanım saatleri ve hedef konfor koşulları tanımlanır; tüketim/ayar kayıtları aynı sınırda değerlendirilir.

Mekanik tesisat çizimlerinin bulunduğu mühendislik çalışma masası

Ürün, bağlantı ve teslim işlerinin teklif satırlarında ayrılması.

Kontroller ve teslim

Teklif ve İşin Teslimi

Yerleşim ve açıklık kontrolü

Cihaz yönelimi ve askılarını ürün kılavuzuyla karşılaştırıyoruz. Maksimum istif ve hareketli ekipman ilişkisi sahada ölçülerek işletmeye gösteriliyor.

Bağlantı ve ürün ayarı

Gaz/elektrik ve baca/yanma havası uygulamasını seçilen ürün koşullarıyla doğruluyoruz. Gerekli testleri yetkili ekiplerle planlayıp sonuçlarını teslim dosyasına ekliyoruz.

Zon ve kontrol testi

Termostat, program ve seçilen kademelerin gerçek tepkisini kontrol ediyoruz. Hedef çalışma bölgesindeki kullanım koşullarıyla ayarların eşleştiği kayıtla doğrulanıyor.

İşletme kıyasının kurulması

Son ayar ve kullanım programını teslim ediyoruz. Tüketim karşılaştırmasının başlangıç verisini, izleme koşullarını ve bakım erişimini işletme temsilcisiyle açıklıyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Roberts-Gordon — Radyant tasarım ve ürün kaynakları
  2. Roberts-Gordon — CORAYVAC yerleşim ve kontrol yaklaşımı
  3. Roberts-Gordon — GordonRay DF montaj ve açıklık kılavuzu
  4. Roberts-Gordon — Yanma havası/baca ve bakım kontrolleri
  5. ASHRAE — Tasarım hedefinin devreye alma doğrulaması

Sık Sorulan Sorular

Radyant ısıtma fiyatı metrekare başına verilebilir mi?

Ön keşifte kaba bir kapsam konuşulabilir; karşılaştırılabilir teklif için bina yükü, tavan, çalışma zonları ve altyapı gerekir. Aynı alan farklı kullanım ve yerleşimde farklı çözüm ister. Ürün açıklıklarıyla montaj metrajını birlikte belirleriz. Kesin bedeli yalnız alan çarpanından üretmek gerçek bağlantı ve erişim işlerini eksik bırakabilir.

Ucuz cihaz teklifi neden daha pahalı uygulamaya dönüşebilir?

Gaz, baca, yanma havası, askı ve kontrol işleri ayrı bırakılmış olabilir. Montaj yüksekliği ve üretim kesintisi de işçiliği değiştirir. Teklifleri aynı teslim koşulunda karşılaştırırız. Ürün modeli ve gerçek bağlantı güzergâhları belirlenince eksik kalemler görünür olur; yalnız cihaz bedeli toplam yatırımı temsil etmeyebilir.

Zon kontrolü eklemek fiyatı nasıl etkiler?

Kontrolör, termostat ve kablolama kapsamı yatırımı değiştirir; işletme yararı kullanım saatlerine bağlıdır. Bir alan sürekli, diğeri kısa süre kullanılıyorsa ayrı program anlamlı olabilir. Seçilen modelin kontrol seçeneklerini gerçek zonlarla eşleştiririz. Aynı cihaz adedini farklı kontrol kapsamıyla aynı teklif saymamak karşılaştırmayı daha doğru yapar.

Vinç ve yüksek istif keşifte neden ölçülür?

Hareketli ekipman ve yükler ürünün güvenli açıklıklarını etkileyebilir. Cihaz yerini boş tavana göre seçmek yeterli olmaz. Vinç hareketi, kaldırılan yük ve maksimum istifi kesitte gösteririz. Gerekli askı veya alan düzenlemesi metraja girer; işletmede sınırın korunması için depolama ve bakım planı da hazırlanır.

Teklifte kesin enerji tasarrufu yüzdesi bulunmalı mı?

Tasarruf karşılaştırması mevcut sistem, çalışma saatleri ve hedef koşullara dayanmalıdır. Verisiz kesin yüzde yatırım kararını yanıltabilir. Kullanım programını ve tüketim sınırını tanımlayıp yeni çözümün varsayımlarını açıklıyoruz. Devreye alma sonrası aynı koşullarda izleme planı kurmak, işletme etkisini ölçülebilir biçimde değerlendirmeyi sağlar.
