Kapsam ve Teklif
Yerleşim, bağlantı ve zon kontrolü
Hizmette ele alınan işler
- Çalışma zonu/ısı kaybı ve ürün uygunluğu incelemesi
- Makine/raf, vinç/istif ve ürün açıklığı koordinasyonu
- Gerçek bağlantı, zon kontrolü ve kullanım/bakım teslimi
Kapsamın sınırları
- Ürün tipinin bağlantı ve proses ortamı koşulları ayrı doğrulanır.
- Günlük istif ve hareket sınırları işletme planıyla korunur.
Kapasite ve yerleşimi aynı teklif temelinde kuruyoruz
Ürün tipi, ışınım yerleşimi ve kontrol kapsamı toplam yatırımın ana girdileridir. Askı/çelik işlerini, gaz hattını, bacayı, yanma havasını ve elektrik bağlantılarını gerçek güzergâhlara göre metrajlandırıyoruz. Çalışan atölyede erişim ve etaplama da programa girer. Teklifte sistem seçiminin kullanım varsayımlarını açıklayıp ürün ve uygulama kalemlerini ayrı gösteririz. Böylece farklı cihaz ve kontrol düzenleri aynı nominal kapasite üzerinden yanıltıcı biçimde karşılaştırılmaz.
- Ürün/kapasite ve zon yerleşimi
- Askı/çelik ile açıklık düzenlemeleri
- Gaz hattı, baca, yanma havası ve elektrik bağlantıları
- Kontrol, erişim ve test kapsamı
Teklif İçin Gerekli Bilgiler
- Bina ve çalışma zonu planı
- Isı kaybı, vardiya ve kapı bilgileri
- Vinç, makine ve maksimum istif düzeni
- Gaz/elektrik ve proses ortamı verileri
Teklif Kapsamı
Sistem Seçimi ve Uygulama
Fabrika üretim hollerinde, atölyelerde ve depoların personel bölgelerinde radyant ısıtma, ışınımla insan ve yüzeylere enerji aktarır; cihazın çalışma alanını görmesi ve doğru yönelmesi önemlidir. Kapasiteyi yalnız toplam bina hacmiyle karşılaştırmayız. Isı kaybı, kullanım süresi ve hedeflenen bölgeler birlikte değerlendirilir. Yüksek raf, makine veya yeni platform, yerleşimin etkisini değiştirebilir. Üreticinin tasarım yöntemiyle seçilmiş konumları çalışma planına işler; tüm alanlara aynı cihaz aralığını kopyalamayız.
Gazlı borulu radyant, farklı gazlı ürünler ve elektrikli radyant seçenekleri aynı kurulum koşullarına sahip değildir. Her ürünün izin verdiği açıklık, baca ve kontrol yaklaşımı doğrulanır. Atölyedeki yanıcı buhar veya toz gibi proses koşulları uygunluk incelemesine girer. İstifin ve hareketli ekipmanın güvenli sınırları etkilemesi nedeniyle tasarımı işletmenin günlük düzeniyle koordine ederiz. Bakım erişimini de montajdan sonra çözülecek bir konu olarak bırakmayız.
- Işınım yerleşimini planlıyoruz
- Çalışma bölgeleriyle ürünün dağılım yöntemini eşleştiriyor; raf ve makine engellerini kapasite hesabından bağımsız bırakmadan inceliyoruz.
- Hareketli koşulları hesaba katıyoruz
- Vinç ve yüklerin ulaşabileceği hareket alanını, kapı açılışını ve maksimum istif sınırını ölçüp değerlendiriyoruz; üretici açıklıklarını tesisin gerçek kullanımında koruyacak yerleşimi seçiyoruz.
- Zonları işletmeyle ayırıyoruz
- Vardiya ve kullanım farklarını kontrol programına işliyor; ürün kademesi veya modülasyonunu gerçek zon tepkisiyle devreye almada doğruluyoruz.

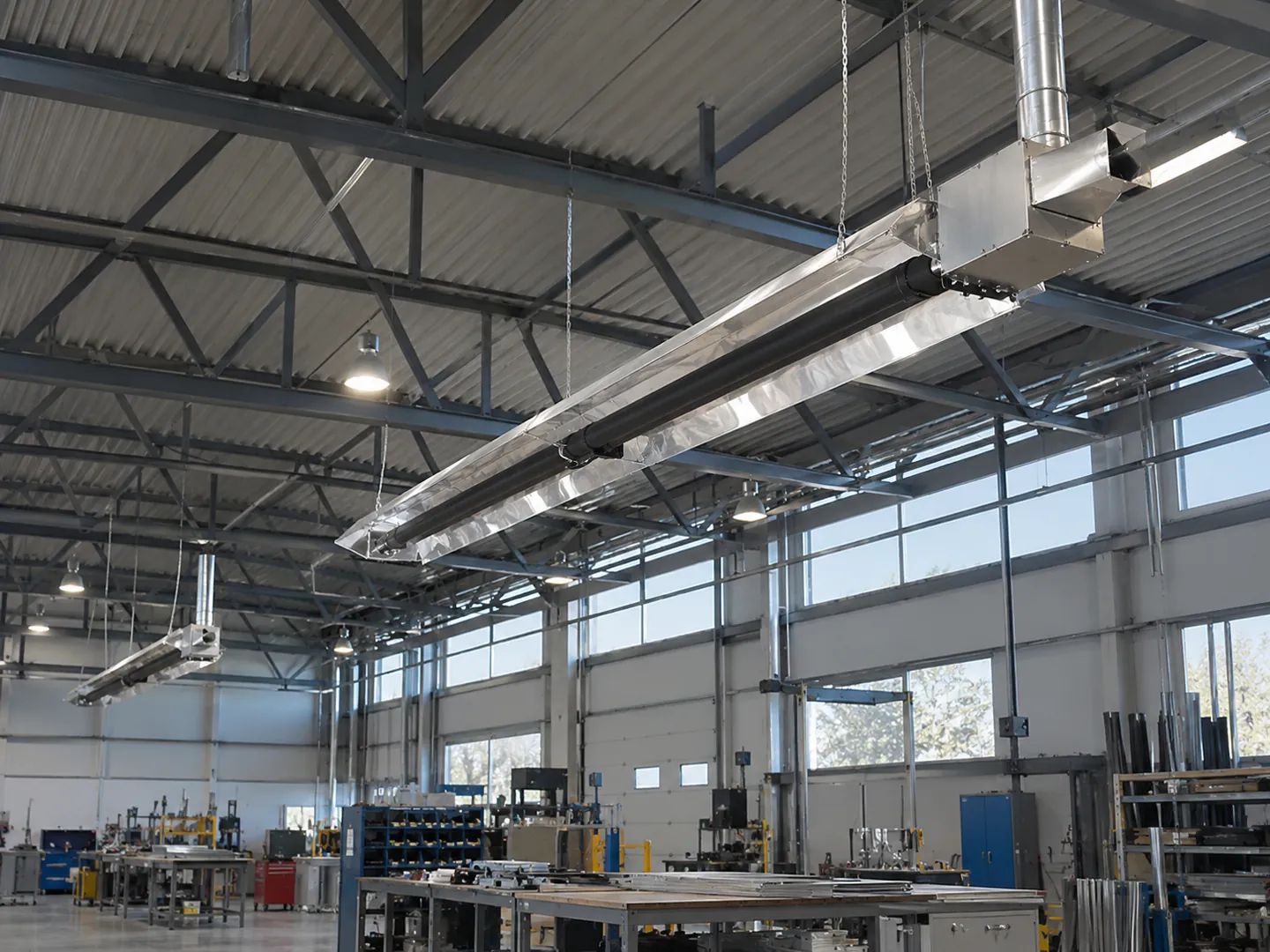

Atölyede makine, raf ve personel yerleşimi. Bu konumlar gerçek zon planında belirlenir.
Ayrı vardiyalarda kullanılan çalışma bölgeleri
Sürekli çalışan hatla kısa süre kullanılan hazırlık alanını ayrı değerlendiriyoruz. Isı ihtiyacı ve cihaz yerleşimini zon programıyla birlikte seçiyoruz. Termostatların çalışma bölgesini doğru temsil etmesini kontrol ediyoruz. Kullanılmayan bölgelerde ısıtma cihazlarının gereksiz çalışmasını azaltırken kullanılan bölgelerin konforunu koruyan bir kontrol programı hazırlıyoruz.
- Zon ve vardiya haritası
- Termostat temsil alanı
- Ürün kontrol seçenekleri
Kapı hareketi yoğun atölye
Kapının açık süresini, personel konumlarını ve çalışma bölgesinin etkilenmesini inceliyoruz. Isı kaybını kapı kullanımından bağımsız hesaplamıyoruz. Cihazın çalışma alanıyla yük/araç hareketlerini koordine ediyor; yalnız daha büyük kapasite eklemek yerine yerleşim, program ve yapı koşullarını birlikte değerlendiriyoruz.
- Kapı kullanım süresi
- Çalışma/araç yerleri
- Isı kaybı ve yerleşim
Yeni vinç veya istif düzeni
Yeni ekipman mevcut açıklıkların içine girebilir veya ışınım yolunu değiştirebilir. Hareket zarfını ve maksimum istifi ölçüp ürün dokümanıyla karşılaştırıyoruz. Gerekli cihaz/askı değişikliğini ve kontrol etkisini belirleyerek işletmenin yeni düzeni hangi koşullarda sürdürebileceğini güncel yerleşimle teslim ediyoruz.
- Hareket zarfı
- Ürün açıklıkları
- Işınım yolu ve servis erişimi
Ürün tipi bağlantı kapsamını değiştirir
Tablo bağlantı alanlarını ayırır; belirli ürün türüne teyitsiz baca veya hava bağlantısı varsaymaz.
Seçimi ve Kapsamı Etkileyen Veriler
Yük
- İncelenen bilgi
- Bina kaybı, kapı ve kullanım süreleri
- Karara etkisi
- Kapasite ve hedef çalışma zonları gerçek işletme ihtiyacına göre belirlenir.
Yerleşim
- İncelenen bilgi
- Tavan, makine, raf ve personel konumları
- Karara etkisi
- Ürün dağılım yöntemiyle uygulanabilir konum/yönelim seçilir.
Ortam
- İncelenen bilgi
- Yanıcı/ısıya hassas malzeme ve proses havası
- Karara etkisi
- Ürün uygunluğu, açıklık ve yanma havası/baca yaklaşımı doğrulanır.
Kontrol
- İncelenen bilgi
- Vardiya, zonlar ve sensör yerleri
- Karara etkisi
- Program, kademe ve devreye alma testleri kullanım durumlarına göre kurulur.
Sistem Seçiminde Teknik Koşullar
Hava sıcaklığı tek başına konforu temsil etmez
Ölçüm konumu, cihaz yönelimi ve hedef personel bölgesi birlikte kaydedilir; hava sıcaklığı tek başına radyant konfor sonucu değildir.
Raf ve makine ışınım yolunun parçasıdır
Makine, raf ve platform ışınım erişimini etkiler; gerçek konum/yönelim üretici yöntemiyle seçilip değişiklik sınırları çizilir.
Açıklık kontrolü statik planla bitmez
Model/yönelim açıklığı maksimum istif ve hareketli yükün en olumsuz haliyle karşılaştırılır; işletme sınırları sahada gösterilir.
Yanma havası ve baca gerçek ortamla eşleştirilir
Gazlı modelin kurulum biçimi ve baca/yanma havası güzergâhı proses havası ve diğer egzozlarla birlikte doğrulanır.
Termostatın gördüğü koşul doğru olmalı
Sensör konumu gerçek çalışma zonunu temsil eder; vardiya/kapı/program ve modelin kademe/modülasyon tepkisi test edilir.
Bakımda reflektör ve boru düzeni de incelenir
Boru, reflektör, askı ve bağlantıların durumu model servis talimatıyla incelenir; erişim, fiziksel durum ve ayarlar kaydedilir.
Hava sıcaklığı tek başına konforu temsil etmez — ayrıntılar
Radyant çözümde ışınımla enerji alan insan ve yüzeylerin durumu da önemlidir. Bu nedenle yalnız tavana yakın hava sensörünü okuyarak çalışma bölgesinin uygunluğunu değerlendirmeyiz. Personelin bulunduğu konum, cihaz yönelimi ve çevredeki yüzeyler birlikte incelenir. Üretici yerleşim yöntemini gerçek zon düzenine uygularız. Devreye almada hedef çalışma koşulunu ve kullanıcı konumunu kaydederek kontrol ayarını ölçümün temsil ettiği bölgeye göre doğrularız.
Kontrol: Ölçüm konumu, cihaz yönelimi ve hedef çalışma bölgesi birlikte kaydedilir; zon kontrolü gerçek kullanımda değerlendirilir.
Raf ve makine ışınım yolunun parçasıdır — ayrıntılar
Cihaz yerleşiminde kapasite kadar çalışma bölgesine erişim önemlidir. Büyük makine, raf veya sonradan eklenen platform ışınım dağılımını değiştirebilir. Ürünün tasarım yaklaşımını kullanarak konum ve yönelimi seçeriz. Aynı cihazı farklı yükseklik ve engel düzenlerinde eşdeğer kabul etmeyiz. Yerleşim çizimine gelecekteki değişiklik sınırlarını da işler; kapasite artışını kötü konumun otomatik çözümü olarak görmeden alternatifleri çalışma alanı üzerinden karşılaştırırız.
Kontrol: Makine/raf kesitleri ve çalışma bölgeleri üretici yerleşimiyle üst üste getirilir; engeller ve gelecekteki değişiklikler işaretlenir.
Açıklık kontrolü statik planla bitmez — ayrıntılar
Ürünle yanıcı veya ısıya hassas malzemeler arasındaki izin verilen mesafeler modele ve yönelime bağlıdır. Kaldırılan araç, vinç yükü veya yüksek istif bu alana sonradan girebilir. En olumsuz işletme durumunu kesitte gösteririz. İstif sınırlarını ve hareketli ekipmanın ilişkisini işletmeye açıklarız. Genel bir mesafe vermek yerine gerçek ürün dokümanını kullanır; gerekli açıklığın günlük kullanımda korunmasına yardım eden yerleşim ve işaretleri planlarız.
Kontrol: Seçilen model/yönelim açıklıkları maksimum istif ve hareketli yük durumuyla karşılaştırılır; işletme sınırları sahada gösterilir.
Yanma havası ve baca gerçek ortamla eşleştirilir — ayrıntılar
Gazlı ürünün izin verilen kurulum biçimi, baca ve hava emişi üretici kılavuzunda tanımlanır. Atölye havasının proses kirleticileri ve diğer egzozlarla ilişkisi de incelenir. Güzergâh, terminal ve bağlantı seçimini cihazdan bağımsız bırakmayız. Bacalı veya farklı kurulumları tek genel çözüm gibi değerlendirmeden uygun ürün düzenini doğrularız. Tesisin kullanım koşuluyla uyumlu bağlantı ve gerekli izin/koordinasyon kapsamını uygulamadan önce belirleriz.
Kontrol: Modelin kurulum biçimi, baca/yanma havası güzergâhı ve proses ortamı üretici koşulları üzerinden birlikte incelenir.
Termostatın gördüğü koşul doğru olmalı — ayrıntılar
Sensörün doğrudan cihazın ısı etkisinde kalması veya çalışma bölgesini temsil etmeyen bir noktada bulunması kontrol davranışını değiştirebilir. Termostat konumunu seçilen ürünün talimatıyla çalışma zonunun gerçek koşulunu temsil edecek biçimde belirleriz. Vardiya, kapı ve kullanılmayan alan programlarını ayrı inceleriz. Kademeli veya modülasyonlu ürün seçilmişse bu işlevi gerçek model sınırlarıyla test eder; ekranda ayar yapılmasını çalışma bölgesinde doğru tepki oluştuğuyla karıştırmayız.
Kontrol: Sensör konumu ve zon programı ürün talimatıyla doğrulanır; farklı çalışma durumlarında gerçek cihaz tepkisi kaydedilir.
Bakımda reflektör ve boru düzeni de incelenir — ayrıntılar
Ürün bakımında brülörün yanında boru, reflektör, askı ve bağlantıların durumu önemlidir. Kirlenme, gevşeme veya istenmeyen temas üretici tarafından öngörülen düzeni değiştirebilir. Bakım erişimini ilk tasarımda ayırırız. Kontrolleri seçilmiş modelin servis kılavuzuyla planlar; her tesise aynı süre veya parça değişimini dayatmayız. Yapılan ayarları ve gözlenen fiziksel durumları kayıtla teslim ederek sonraki incelemenin aynı temel üzerinden karşılaştırılmasını sağlarız.
Kontrol: Boru/reflektör, askı ve bağlantılar ürün servis talimatıyla kontrol edilir; durum ve yapılan ayarlar bakım kaydına alınır.

Hareketli yük, termostat ve servis erişiminin proje planıyla doğrulanması.
Borulu radyant sistemlerde ürün modeli ve gerekli açıklıklar, seçilen cihazın belgeleri ve saha yerleşimiyle doğrulanır.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Personel, makine ve ürün yönelimi birlikte
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Ölçeksiz örnek çalışma kesitidir; makine, raf ve personel yerleri aynı çizimdedir. Kalın yön oku yalnız hedef personel zonuyla kavramsal ışınım ilişkisini gösterir; gerçek ısı dağılımı veya aydınlık hesabı değildir. Raf üst kesik çizgisi istif sınırı, sağ kesik alan vinç/yük hareket zarfı, taralı bant model açıklık kontrolüdür. Gerçek cihaz yönelimi, maksimum istif, hareketli yük ve tüm açıklıklar ürün/yapı koşuluyla belirlenir.
Radyant yönelimi
Üreticinin dağılım yöntemi
Personel çalışma yeri
Hedeflenen gerçek zon
Makine / platform
Işınım erişimi ve engel
Raf ve istif sınırı
Gerçek maksimum yük
Vinç hareket alanı
Kaldırılan yükün ulaşabileceği alan
Model açıklık sınırı
İstif ve vinç ayrı kontrol edilir
Bağlantılar
- Radyant yönelimi öğesinden Personel çalışma yeri öğesine bağlantıHedef dağılım ilişkisi
- Makine / platform öğesinden Radyant yönelimi öğesine bağlantıEngel incelemesi
- Raf ve istif sınırı öğesinden Model açıklık sınırı öğesine bağlantıMaksimum istif
- Vinç hareket alanı öğesinden Model açıklık sınırı öğesine bağlantıHareketli yük
- Model açıklık sınırı öğesinden Radyant yönelimi öğesine bağlantıGerçek montaj sınırı
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Vardiya programı termostatın gördüğü koşulla eşleşir
Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.
Örnek zon şemasıdır; gerçek vardiya saati veya termostat koordinatı değildir.
Sürekli kullanılan hat
Gerçek vardiya ve konfor hedefi
Kısa kullanılan alan
Ayrı kullanım dönemi
Çalışma koşulunu temsil eden sensör
Ürün talimatına uygun konum
Zon / vardiya programı
Modelin gerçek kontrol seçeneği
Cihazın gerçek tepkisi
Kullanılan alan konforu birlikte kontrol edilir
Bağlantılar
- Sürekli kullanılan hat öğesinden Zon / vardiya programı öğesine bağlantıKullanım saatleri
- Kısa kullanılan alan öğesinden Zon / vardiya programı öğesine bağlantıKullanım saatleri
- Çalışma koşulunu temsil eden sensör öğesinden Zon / vardiya programı öğesine bağlantıTemsil edilen koşul
- Zon / vardiya programı öğesinden Cihazın gerçek tepkisi öğesine bağlantıDevreye alma doğrulaması
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Serviste ulaşılacak parçalar
Boru ve reflektör
Seçilen modele göre kirlenme, temas ve fiziksel durum kontrolü için güvenli erişim ayrılır.
Askı ve bağlantılar
Gevşeme, montaj düzeni ve gaz/elektrik/baca bağlantılarının model servis kontrolü için erişim planlanır.
Kayıt ve kullanım sınırı
Son yerleşim, istif sınırı, zon programı, fiziksel gözlem ve yapılan ayar işletmeye teslim edilir.
Kontroller ve teslim
Kontroller ve Teslim
Yerleşim doğrulaması
Ürün yönelimi, askı ve açıklıkları gerçek makine/istif düzeniyle karşılaştırıyoruz. Hareketli yüklerin en olumsuz durumunu işletmeyle kontrol ediyoruz.
Bağlantı ve ürün testi
Seçilmiş modelin gaz, elektrik ve baca/hava uygulamasını yetkili ekiplerle doğruluyoruz. Ürün test ve ayar kayıtlarını son dosyaya ekliyoruz.
Zon performansı
Çalışma bölgesi ve sensör konumunda kontrol tepkisini inceliyoruz. Farklı vardiya/kademe durumları gerçek kullanım koşuluyla karşılaştırılarak ayarlar kaydediliyor.
Kullanım ve bakım teslimi
İstif sınırları, kontrol programı ve bakım erişimini işletmeye gösteriyoruz. Son yerleşim ve servis bilgileriyle günlük kullanımda korunacak koşulları açıklıyoruz.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- Roberts-Gordon — Radyant teknik kaynaklar
- Roberts-Gordon — CORAYVAC dağılım ve kontrol yaklaşımı
- Roberts-Gordon — GordonRay DF montaj kılavuzu
- Roberts-Gordon — Radyant servis kontrolleri
Projenizin Sonraki Adımını Belirleyelim
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Sık Sorulan Sorular
Radyant ısıtma yüksek tavanlı her tesis için uygun mu?
Uygunluk çalışma zonları, bina kaybı, ürün yerleşimi ve proses ortamına bağlıdır. Engeller, hareketli yükler veya ürünün izin vermediği koşullar seçimi etkileyebilir. Keşifte bu verileri toplarız. Radyant seçeneği gerçek kullanımla karşılaştırıp uygulanabilir konum ve kontrol yaklaşımını belirleriz; yalnız tavan yüksekliğinden kesin sonuç çıkarılmaz.
Daha büyük kapasite kötü yerleşimi düzeltir mi?
Kapasite artışı çalışma bölgesine doğru dağılımın otomatik karşılığı değildir. Makine, raf ve yönelim etkisi ayrıca incelenir. Üretici yerleşim yöntemiyle alternatif konumları karşılaştırırız. Hedeflenen kullanıcı bölgesinin koşulu devreye almada kontrol edilir. Isı ihtiyacı ve gerçek dağılım birlikte değerlendirilmeden cihaz büyütmek dengesiz sonuç verebilir.
Tavan vinci varsa nasıl yerleşim yapılır?
Vinç ve yükün tüm hareket zarfı incelenir. Cihazın modele bağlı açıklıkları en olumsuz durumla karşılaştırılır. Askı, yönelim ve bakım erişimi bu sınırlar içinde seçilir. İşletmeye maksimum istif ve hareketli yük ilişkisini gösteririz. Sadece vincin park konumuna göre hazırlanan statik plan günlük kullanım için yeterli olmayabilir.
Radyant sistemin termostatı nereye konur?
Konum seçilen ürün talimatıyla zonun temsil ettiği koşula göre belirlenir. Sensörün doğrudan cihazın ısı etkisinde kalması veya çalışma bölgesini temsil etmeyen bir noktadan ölçüm alması kontrolü bozabilir. Vardiya ve kapı hareketleri de incelenir. Sensör konumunu gerçek çalışma bölgesiyle eşleştirip farklı talep durumlarında cihaz tepkisini test ederiz; genel tek yer tarif etmeyiz.
Bakımda yalnız brülör kontrolü yeterli mi?
Boru, reflektör, askı ve bağlantılar da ürünün öngörülen düzenini korumalıdır. Kirlenme, gevşeme veya istenmeyen temas ayrıca incelenir. Seçilmiş modelin servis koşullarını kullanırız. Bakım kayıtlarında yapılan ayarlar ve fiziksel durum bulunur; bu veriler sonraki kontrolde değişimi karşılaştırmayı ve işletme sorununu daha hızlı tanımlamayı kolaylaştırır.
Fabrikada radyant ısıtma nasıl değerlendirilir?
Radyant ısıtmada yalnız bina alanına veya cihaz adedine bakılmaz. Isıtılması istenen çalışma bölgeleri, vardiyalar, görüş hattındaki makine/raflar ve seçilen ürünün kurulum koşulları birlikte değerlendirilir.
Personelin sürekli veya aralıklı bulunduğu alanlar, kapı hareketleri ve üretim düzeni güncel plana işlenir. Hava sıcaklığı tek başına konforun tamamını açıklamaz; çalışma biçimi, çevre yüzeyleri ve hava hareketi de değerlendirmeye girer.
Tavan vinci, kaldırılan yük ve maksimum raf/istif yüksekliği montaj değerlendirmesine dahildir. Güvenli açıklıklar ve ürün tipi seçilen cihazın belgeleriyle karşılaştırılır; bütün ürünlere ait tek mesafe veya bağlantı şeması yayımlanmaz.
Yerleşimden işletme kontrolüne
Cihaz yerleşimi, taşıyıcı/askı düzeni, enerji bağlantısı ve ürün gerektiriyorsa yanma havası/baca ayrı uygulama kalemleri olarak yazılır. Proses emişi ve diğer hava hareketleriyle ilişkisi, gerçek çalışma koşulunda değerlendirilir.
- Zon ve kullanım kaydı: Çalışılan alan, vardiya ve hareketli ekipman sınırları plan üzerinde gösterilir.
- Ürün ve yerleşim incelemesi: Montaj kotu, yönelim, güvenli açıklıklar ve servis erişimi ürün verileriyle karşılaştırılır.
- Bağlantı ve koordinasyon: Askı/taşıyıcı, enerji ve ilgili gaz/baca/yanma havası işleri sorumlu ekiplerle tanımlanır.
- Kontrol ve teslim: Zon kumandası, talep tepkisi ve kararlaştırılan çalışma-bölgesi kontrolleri kaydedilir; kullanım/bakım erişimleri gösterilir.
