Isı Pompası ve Kazan Hibrit Isıtma

Mevcut kazanla ısı pompasının bina ısıtmasını nasıl paylaşacağını tasarlayıp uyguluyoruz. Radyatör veya yerden ısıtmanın su sıcaklığına göre kaynakları seçiyor; birlikte/dönüşümlü çalışma, sıcak su önceliği ve minimum akış koşullarını test ediyoruz.

Temsili hibrit ısıtma düzeninde dış ısı pompası, ayrı kazan ve su devresi bağlantıları.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Hibrit ısıtma tasarım ve uygulama kapsamı

Kaynakların kapasitesi kadar devre bağlantısı ve hangi durumda hangi kaynağın çalışacağı birlikte planlanır.

Hizmette ele alınan işler

  • Bina yükü ve ısıtıcı su sıcaklığıyla kaynak seçimi
  • Üretici şemasına göre birlikte veya dönüşümlü çalışma
  • Minimum akış/hacim ve vana-pompa düzeninin kontrolü
  • Kaynak geçişi, sıcak su önceliği ve uygulanabilir mod testlerinin teslimi

Kapsamın sınırları

  • Yeni cihaz temini, mevcut kazan revizyonu ve elektrik altyapısı teklifte ayrı belirtilir.
  • Her ürün ailesi aynı anda kaynak çalışmasına veya aynı sıcaklık eşiğine izin vermez.
  • Sezon tüketimi katalogdaki tek COP değerinden garanti edilemez.

Kaynak ekleme değil, bütün devre kapsamı fiyatlanır

Yeni ısı pompası kapasitesi kadar mevcut kazan uyumu, vana/pompa düzeni ve kontrol arayüzleri maliyeti etkiler. Tampon veya hidrolik ayrım ihtiyacı model su koşullarından belirlenir. Elektrik altyapısı, dış ünite yerleşimi ve işletme kesintisi de metraja girer. Teklifte iki kaynağın görevini ve tasarım sıcaklıklarını açıklayıp teklifleri aynı ekipman, bağlantı, otomasyon ve test kapsamına göre karşılaştırılabilir hâle getiririz.

  • Kaynak kapasitesi ve mevcut kazan uyumu
  • Hidrolik ayrım, vana, pompa ve su koşulları
  • Elektrik/dış ünite/bağlantı metrajı
  • Kontrol, geçiş ve mod testleri

Teklif İçin Gerekli Bilgiler

  • Bina ısı yükü ve radyatör/yerden ısıtmanın ihtiyaç duyduğu su sıcaklığı
  • Mevcut kazan/pompa/vanaların devre şeması
  • Kaynak, sıcak su ve işletme öncelikleri
  • Elektrik, dış ünite yerleşimi ve ölçüm kayıtları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Hibrit adının altında farklı hidrolik ve kontrol düzenleri bulunur. Bazı üretici uygulamalarında iki kaynak birlikte çalışabilirken, mevcut kazana eklenen başka düzenler dönüşümlü çalışır. Seçilecek ürün ailesi ve devre şeması bu farkı belirler. Kaynakların aynı anda bulunması, sistemin hangi anda hangisini seçtiğini açıklamaz. İşletmenin önceliklerini ve gerçek su sıcaklığı ihtiyacını alıp geçiş mantığını ölçülebilir bir senaryoya dönüştürürüz.

Isı pompasının katalog COP değeri belirli dış hava ve su koşuluna aittir. Merkezi radyatör veya yerden ısıtma devresinin gerçek sıcaklık ihtiyacı seçimi etkiler. Kazanın yoğuşma yararı da dönüş sıcaklığıyla ilişkilidir. İki kaynağı tek yüksek sıcaklık programında çalıştırmak yerine mümkün olan çalışma koşullarını araştırırız. Yeni kaynağın minimum akış, su hacmi ve işletme aralığını mevcut devreyle eşleştirerek kontrolün ve hidrolik ayrımın görevini açıkça tanımlarız.

Kaynakların görevini ayırıyoruz
Birlikte/dönüşümlü çalışma biçimini gerçek ürün şemasıyla belirliyor; ısıtma, sıcak su ve arıza durumlarında her kaynağın rolünü gösteriyoruz.
Gerçek su sıcaklığını kullanıyoruz
Isıtıcı kapasitesini bina yüküyle karşılaştırıyor; kaynak verimini katalogdaki tek bir test değerine göre değil, gereken gidiş ve dönüş suyu sıcaklıklarına göre değerlendiriyoruz.
Geçişi hidrolikle doğruluyoruz
Kaynak değişimi ve vanalar kapanırken minimum akış/hacim koşullarını koruyan devreyi kuruyor; mantığı gerçek çalışma durumlarında test ediyoruz.

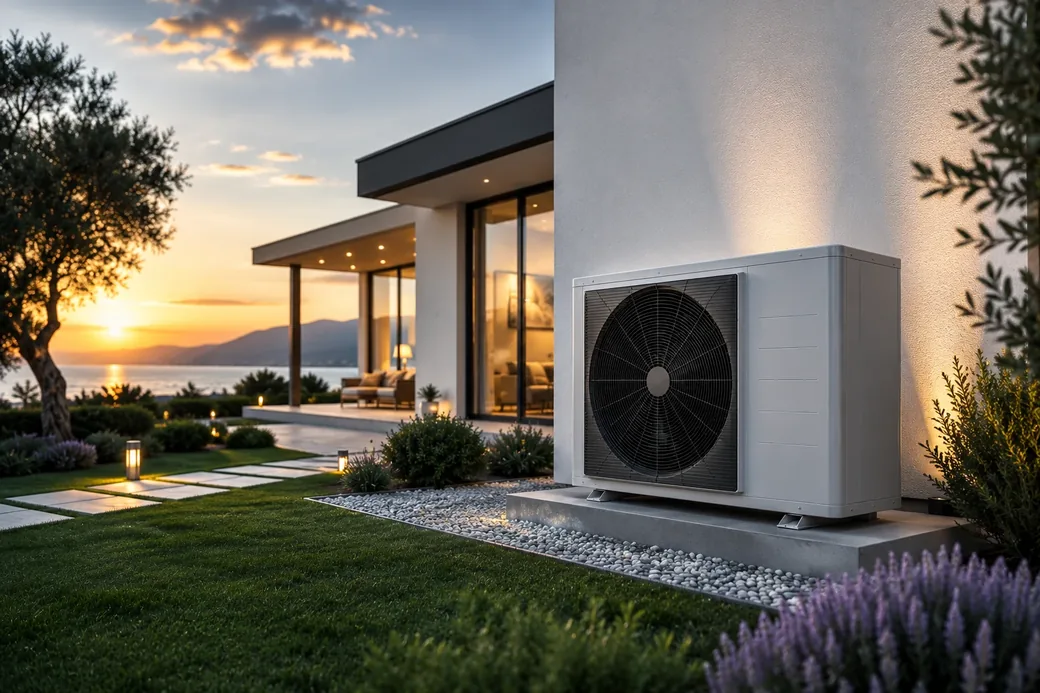

Yapı dışında konumlandırılmış ısı pompası

Yapı dışında konumlandırılmış ısı pompası. Hibrit kontrolün kapsamı ve teslimi, seçilen sistemin belgeleriyle ayrıca tanımlanır.

Mevcut kazan korunurken ısı pompası eklenmesi

Bina yükü ve mevcut ısıtıcıların sıcaklık ihtiyacını inceliyoruz. Seçilen ekleme şemasının dönüşümlü veya birlikte çalışma izinlerini doğruluyoruz. Mevcut pompa ve vana düzenini yeni kaynağın su şartlarıyla karşılaştırarak yalnız kapasite eklemek yerine hidrolik ve kontrol revizyonunu birlikte planlıyoruz.

  • Bina/ısıtıcı sıcaklık ihtiyacı
  • Gerçek üretici ekleme şeması
  • Akış/hacim ve mevcut pompa düzeni

Seçimi ve Kapsamı Etkileyen Veriler

Bina

İncelenen bilgi
Bina ısı kaybı ile radyatör veya yerden ısıtmanın ihtiyaç duyduğu su sıcaklığı
Karara etkisi
Kaynakların gerçek koşuldaki görev ve kapasite payları belirlenir.

Şema

İncelenen bilgi
Seçilen ürünler ve mevcut kazan bağlantıları
Karara etkisi
Birlikte/dönüşümlü çalışma ve hidrolik ayrım model izinleriyle seçilir.

Su koşulu

İncelenen bilgi
Vana durumları, akış/hacim ve defrost gereksinimi
Karara etkisi
Minimum koşulları koruyan çözüm ve testler tanımlanır.

Kontrol

İncelenen bilgi
Geçiş, sıcak su önceliği ve işletme ölçütleri
Karara etkisi
Ayarlar gerçek kullanım ve ürün aralığıyla eşleştirilir.

Sistem Seçiminde Teknik Koşullar

Hibrit ile dönüşümlü ekleme aynı mantık değildir

Birlikte çalışan hibrit sistem ile mevcut kazana dönüşümlü ekleme farklı devre ve kontrol koşulları gerektirir. Kaynakların, sensörlerin ve vanaların görevini seçilen üretici şemasından belirliyoruz.

COP belirli bir çalışma noktasını anlatır

Katalog COP değeri belirli dış hava ve su sıcaklıklarına aittir. Gerçek bina yükünü, ısıtıcıların sıcaklık ihtiyacını ve kaynakların farklı koşullardaki kapasitesini birlikte karşılaştırıyoruz.

Bivalent geçiş ve histerezis birlikte seçilir

Geçiş ölçütü ve histerezis, kaynakların sınır yakınında sık değişmesini etkiler. Modelin izinleri ve bina talebiyle ayarları belirliyor; komutla gerçek sıcaklık tepkisini birlikte kaydediyoruz.

Minimum su koşulu defrostta da korunmalı

Vanalar kapanırken minimum akış ve kullanılabilir su hacmi azalabilir. Isıtma, varsa soğutma ve defrost için en olumsuz vana durumunu model koşullarıyla test ediyoruz.

Kazan dönüşünü yükseltmek yoğuşma yararını etkiler

Hibrit devrede karışım ve gereksiz dolaşım kazan dönüş sıcaklığını yükseltebilir. İki kaynağın gidiş-dönüş sıcaklıklarını ve debilerini ölçerek yoğuşma ve çalışma koşullarını karşılaştırıyoruz.

Sıcak su ve ısıtma öncelikleri ayrı doğrulanır

Kullanım sıcak suyu ile oda ısıtması farklı sıcaklık ve öncelik gerektirebilir. Vana, sensör ve kaynak izinlerini her modda, arıza ve yeniden çalışma koşullarıyla birlikte doğruluyoruz.

Anlık ısı pompası verimi

COP = Pısı / Pelektrik

Pısı
Verilen yararlı ısı gücü
Pelektrik
Aynı sınır ve anda kullanılan elektrik gücü

COP belirli çalışma koşulu ve ölçüm sınırına aittir. Yardımcı pompalar, defrost ve sezon davranışı için aynı etiket değerinden yıllık sonuç çıkarılmaz.

Hibrit ile dönüşümlü ekleme aynı mantık değildir — ayrıntılar

Daikin'in uygulama dokümanları standart hibrit ve mevcut kazana ekleme düzenlerinde farklı çalışma biçimleri tarif eder. Bir şemada birlikte çalışan kaynaklar başka şemada dönüşümlü çalışabilir. Seçimde bu ayrımı açık yaparız. Ürünlerin bağlantı izinlerini, sensör ve vana görevlerini gerçek model üzerinden belirleriz. İki kaynak fiziksel olarak bağlandığı için otomatik yük paylaşımı bulunduğunu varsaymadan onaylı devre ve kontrol mantığını birlikte oluştururuz.

Kontrol: Birlikte/dönüşümlü çalışma, vana ve sensör görevleri seçilen üretici devre şemasıyla birebir eşleştirilir.

COP belirli bir çalışma noktasını anlatır — ayrıntılar

Isı pompası verimi dış hava ve gereken su sıcaklığıyla değişir. Üretici COP değerini belirli test noktasında verir; yıl boyunca aynı değerin korunması beklenmez. Seçimde gerçek ısıtıcı sıcaklık ihtiyacını kullanırız. Bina yüküyle ürün kapasitesini farklı dış hava koşullarında karşılaştırır, yardımcı kazanın rolünü buna bağlarız. Katalogdaki yüksek değeri tüm işletme için enerji sonucu olarak sunmak yerine çalışma koşullarını ve kontrol senaryosunu açıkça gösteririz.

Kontrol: COP/kapasite koşulları ve gerçek dış hava-su sıcaklığı ihtiyacı seçimde ayrı gösterilir; sezon davranışı buna göre değerlendirilir.

Bivalent geçiş ve histerezis birlikte seçilir — ayrıntılar

Kaynak geçişi yalnız bir dış hava sıcaklığına bağlı olabileceği gibi seçilen kontrolörün farklı işletme ölçütlerini de kullanabilir. Histerezis, sınır yakınında sık kaynak değiştirmeyi azaltan mantığın parçasıdır. Geçiş değerlerini modelin izin verdiği aralıklar ve bina talebiyle belirleriz. Bir cihazın varsayılan ayarını tüm hibritlere taşımayız. Devreye almada komutla gerçek kaynak tepkisini ve geçiş sonrası sıcaklık davranışını birlikte kontrol ederiz.

Kontrol: Geçiş ölçütü, histerezis ve kaynak izinleri model ayarıyla kaydedilir; gerçek sıcaklık/ekipman tepkisi test edilir.

Minimum su koşulu defrostta da korunmalı — ayrıntılar

Zon vanaları kapandığında kaynakta gerekli akış veya kullanılabilir su hacmi azalabilir. Daikin kılavuzları model ve çalışma moduna bağlı minimum koşulları tanımlar. Isıtma, soğutma varsa o mod ve defrost ayrı incelenir. Tampon veya başka hidrolik çözümün görevini bu verilerden çıkarırız. Her ısı pompasına aynı depo büyüklüğünü vermeden en olumsuz vana durumunda gerekli koşulların gerçekten sürdüğünü test planına ekleriz.

Kontrol: Tüm ilgili çalışma modları ve en olumsuz vana durumu model minimum akış/hacim koşullarıyla karşılaştırılır.

Kazan dönüşünü yükseltmek yoğuşma yararını etkiler — ayrıntılar

Yoğuşmalı kazanın su buharından ısı geri kazanımı gerçek eşanjör ve dönüş sıcaklığı koşullarına bağlıdır. Hibrit devrede karışım veya gereksiz dolaşım dönüşü yükseltebilir. Bu nedenle yalnız kazanın adını verimli olarak kabul etmeyiz. Gidiş-dönüş ve debileri ölçüp kaynakların birlikte veya dönüşümlü çalıştığı durumları karşılaştırırız. Kazan ve ısı pompasına uygun su sıcaklığı hedeflerini bina ısıtıcılarıyla koordine ederek devre şemasının enerji etkisini araştırırız.

Kontrol: Kaynaklar aktifken gidiş/dönüş ve akışlar birlikte izlenir; karışım ve kontrolün kazan yoğuşmasına etkisi değerlendirilir.

Sıcak su ve ısıtma öncelikleri ayrı doğrulanır — ayrıntılar

Kullanım sıcak suyu isteği, mahal ısıtmasından farklı sıcaklık ve kontrol koşulu gerektirebilir. Üretici hibrit şemasının hangi kaynağı hangi modda kullandığını doğrularız. Sıcak su vanası, sensörü ve kaynak izinlerini ısıtma geçişinden ayrı test ederiz. Arıza ve yeniden hizmete dönüşte beklenen davranış da belirlenir. Böylece bir modda başarılı çalışan sistemin tüm görevlerde aynı şekilde çalıştığını varsaymadan gerçek işletme senaryolarını kontrol ederiz.

Kontrol: Sıcak su/ısıtma öncelikleri, vanalar ve kaynak izinleri seçilen modelde ayrı senaryolarla gerçek ekipmandan doğrulanır.

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa, depolama tankları ve boru hatlarının bulunduğu teknik hacim.

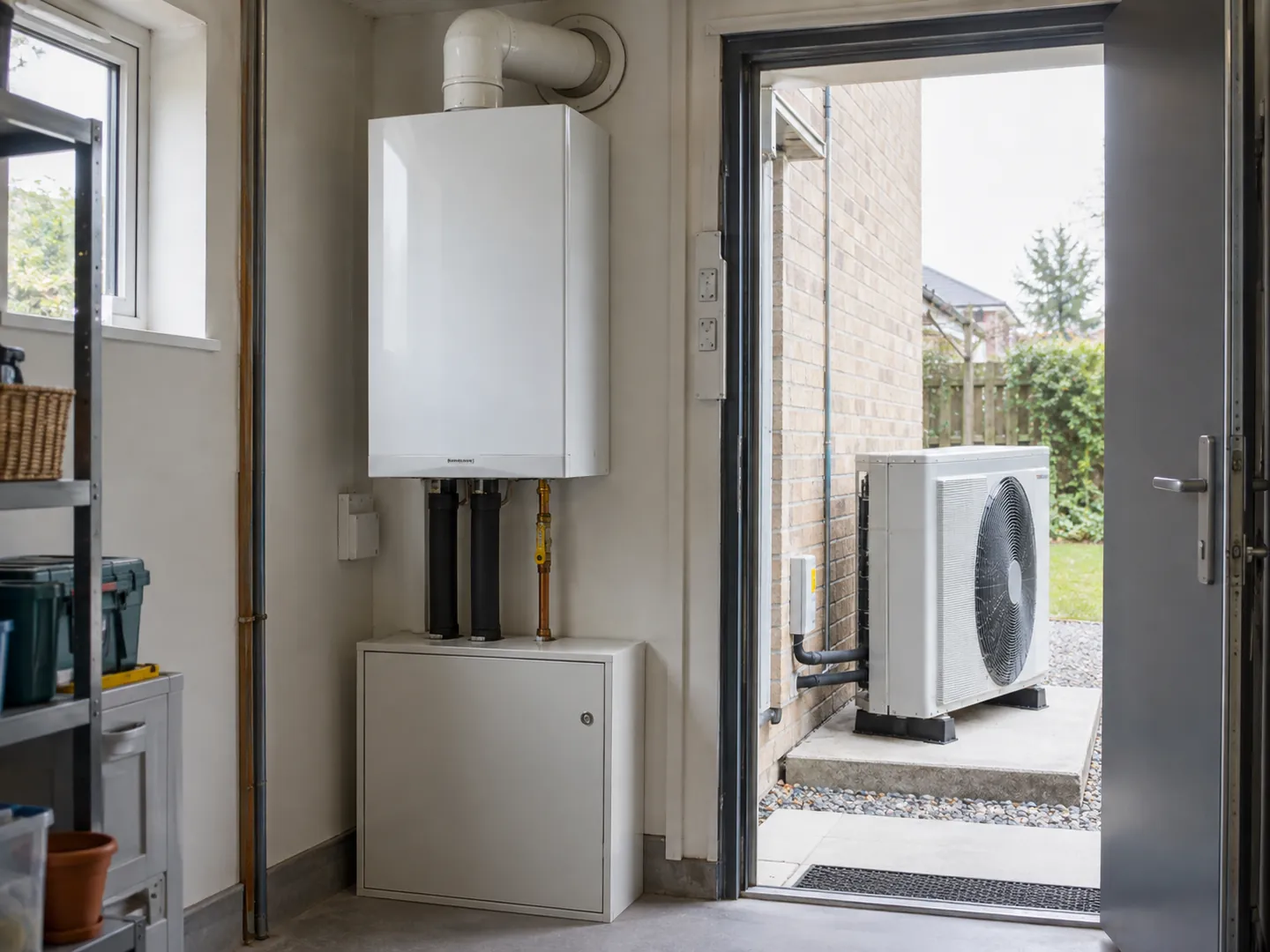

Kazan ve ısı pompasının aynı yerleşimde bulunduğu hibrit ısıtma düzeni.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Projelerde doğrulanan ilgili işler

Bu örneklerdeki işler kendi proje kayıtlarıyla sınırlıdır; hibrit kaynak geçişi teslimi bu kayıtlarla doğrulanmıyor.

Proje ve yerDoğrulanan ilgili işBu sayfayla ilişki
Nuvola Park — Sancaktepe, İstanbul
Merkezi kazan, kaskad kolektör ve yerden ısıtma uygulaması
Merkezi ısıtma devresi deneyimi

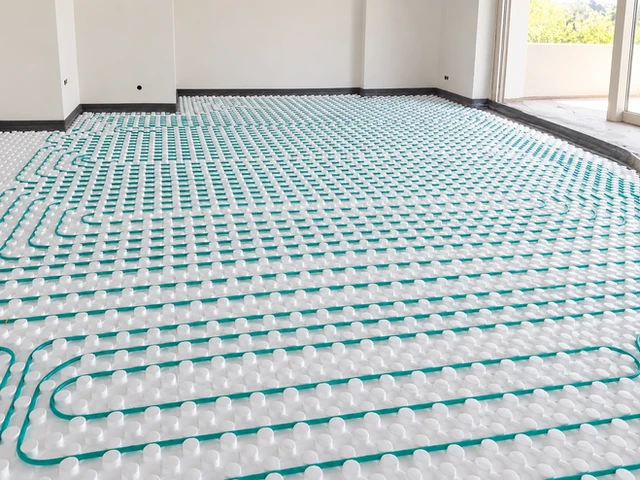

Scala Restoran — Acarkent, Beykoz, İstanbul
Isı pompasıyla kullanım sıcak suyu ve yerden ısıtma uygulaması
Isı pompası/sıcak su ve bina devresi deneyimi

Proje detayları aşağıdaki kartlardan açılabilir. Genel uygulama kapsamı, özel hibrit otomasyon ve kaynak paylaşımı kanıtı olarak sunulmaz.

Birlikte çalışma: iki kaynağın yük paylaşımı

Modelin izin verdiği durumda kaynaklar birlikte çalışır. Isı pompası ve kazanın görevi ile sıcak su modunun önceliği ayrı gösterilir.

Birlikte çalışma: iki kaynağın yük paylaşımı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal çalışma düzenidir; gerçek vanalar, hidrolik ayrım ve sıcak su önceliği seçilen ürünün şemasıyla doğrulanır.

  1. Birlikte çalışma

    Model izin verirse ısı pompası ve kazan yükü paylaşır.

  2. Isı pompası

    Gerçek dış hava ve su koşulunda kapasite

  3. Kazan

    Destek veya alternatif kaynak görevi

  4. Bina ısıtması

    Radyatör/yerden ısıtma sıcaklığı

  5. Kullanım sıcak suyu önceliği

    Vana, sensör ve kaynak izni ayrı doğrulanır.

Bağlantılar

  • Birlikte çalışma öğesinden Isı pompası öğesine bağlantıYük paylaşımı izni
  • Birlikte çalışma öğesinden Kazan öğesine bağlantıYük paylaşımı izni
  • Isı pompası öğesinden Bina ısıtması öğesine bağlantıŞemaya göre ısıtma
  • Kazan öğesinden Bina ısıtması öğesine bağlantıŞemaya göre ısıtma
  • Bina ısıtması öğesinden Kullanım sıcak suyu önceliği öğesine bağlantıKontrolde mod önceliği

Dönüşümlü çalışma: kaynak geçişi

Kontrol, belirlenen koşullara göre bir kaynağı seçer. Geçiş, histerezis ve sıcak su isteğindeki kaynak görevi gerçek ekipmanda doğrulanır.

Dönüşümlü çalışma: kaynak geçişi

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal çalışma düzenidir; gerçek vanalar, hidrolik ayrım ve sıcak su önceliği seçilen ürünün şemasıyla doğrulanır.

  1. Dönüşümlü çalışma

    Kontrol bir kaynağı seçer; kaynak geçişi test edilir.

  2. Isı pompası

    Gerçek dış hava ve su koşulunda kapasite

  3. Kazan

    Destek veya alternatif kaynak görevi

  4. Bina ısıtması

    Radyatör/yerden ısıtma sıcaklığı

  5. Kullanım sıcak suyu önceliği

    Vana, sensör ve kaynak izni ayrı doğrulanır.

Bağlantılar

  • Dönüşümlü çalışma öğesinden Isı pompası öğesine bağlantıSeçilen kaynak
  • Dönüşümlü çalışma öğesinden Kazan öğesine bağlantıGeçiş / alternatif kaynak
  • Isı pompası öğesinden Bina ısıtması öğesine bağlantıŞemaya göre ısıtma
  • Kazan öğesinden Bina ısıtması öğesine bağlantıŞemaya göre ısıtma
  • Bina ısıtması öğesinden Kullanım sıcak suyu önceliği öğesine bağlantıKontrolde mod önceliği

Örnek kaynak ve mod test kayıtları

Bu tablo teslim dosyasının alanlarını gösterir; gerçekleşmiş ölçüm veya kabul sonucu içermez.

Test durumuKaydedilecek ölçülen değerlerKabul dayanağı
Kaynak geçişi
Dış hava, gidiş/dönüş sıcaklığı, geçiş komutu ve kaynak tepkisi
Seçilen kontrolör ayarı, histerezis ve üretici şeması
Kısmi yük / kapanan vanalar
Kaynak debisi, su sıcaklıkları ve kullanılabilir devre durumu
Model minimum akış/hacim koşulları
Kullanım sıcak suyu
Sıcak su isteği, vana/sensör durumu ve aktif kaynak
Üretici mod önceliği ve işletme gereksinimi
Uygulanabilir defrost
Su koşulu, kaynak tepkisi ve testin çalışma durumu
Model defrost koşulu ve izin verilen test kapsamı

Kontroller ve teslim

Kontroller ve Teslim

Devre ve ürün sınırı

Kaynak, vana ve sensör bağlantılarını seçilmiş şemayla karşılaştırıyoruz. İlgili modelin çalışma ve su koşulları uygulamayla eşleştiriliyor.

Kaynak geçişi

Geçiş ve histerezis mantığını uygun test koşulunda kontrol ediyoruz. Komut, gerçek kaynak tepkisi ve su sıcaklığı davranışı birlikte kaydediliyor.

Kısmi yük ve mod testi

Vana kapanması, sıcak su önceliği ve uygulanabilir defrost koşullarında gerekli su akışını inceliyoruz. Her modun beklenen kontrol tepkisi ayrı doğrulanıyor.

Ayar ve izleme teslimi

Son şema, ayarlar ve kaynak ölçümlerini işletmeye teslim ediyoruz. İzlenecek sıcaklık/debi koşullarıyla bakım ve arıza durumlarını anlaşılır biçimde açıklıyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Daikin — Hibrit ve mevcut kazana ekleme şemaları
  2. Viessmann — Hibrit ısı pompası gerçek performans koşulları
  3. Daikin — Altherma R Hybrid kurulum/kontrol kılavuzu
  4. Daikin — Minimum su hacmi ve akışı kılavuzu
  5. Viessmann — Kazan yoğuşması ve dönüş koşulu

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Mevcut kazana her ısı pompası eklenebilir mi?

Ürün bağlantı izinleri, mevcut devre ve ısıtıcıların gereken su sıcaklığı incelenmelidir. Birlikte ve dönüşümlü çalışma aynı şey değildir. Üretici şemasını ve kontrol arayüzlerini kullanırız. Minimum akış/hacim şartlarıyla kapasiteyi gerçek bina yüküne göre karşılaştırır; yalnız cihazın kW değerinden uygun ekleme sonucu çıkarılmaz.

Kaynak geçişi için tek bir dış hava eşiği var mı?

Eşik seçilen ürün ve bina koşullarına bağlıdır. Kontrolör farklı işletme ölçütlerini kullanabilir; histerezis de geçiş davranışının parçasıdır. Varsayılan bir değeri tüm tesislere taşımayız. Gerçek dış hava-su sıcaklığı ihtiyacı ve kapasite verileriyle ayarı seçip komut ve kaynak tepkisini devreye almada birlikte doğrularız.

Tampon depo her hibritte zorunlu mu?

İhtiyaç modelin minimum su hacmi/akışı, vana düzeni ve çalışma modlarıyla belirlenir. Farklı hidrolik çözümler olabilir; hepsi aynı sonucu vermez. Defrost ve en olumsuz vana durumunu da inceleriz. Depo büyüklüğünü genel bir cihaz kapasitesi çarpanından üretmeden üretici koşulları ve devre davranışı üzerinden karar veririz.

Yüksek katalog COP değeri düşük faturayı garanti eder mi?

COP belirli çalışma koşulu ve ölçüm sınırını anlatır. Gerçek su sıcaklığı, dış hava, yardımcı ekipman ve sezon davranışı sonuçları değiştirir. Bina yüküyle ürün verisini karşılaştırırız. Kontrol ve kaynak geçişi gerçek işletmeye uyarlanır; tek etiket değerinden bütün sezon için kesin tüketim sonucu çıkarmak doğru bir kıyas değildir.

Hibritte sıcak su neden ayrıca test edilir?

Sıcak su isteği farklı sıcaklık ve öncelik koşulu oluşturabilir. Hangi kaynağın bu modu üstlendiği gerçek üretici şemasına bağlıdır. Vana, sensör ve izinleri ayrı kontrol ederiz. Isıtma modunda doğru geçiş yapılması sıcak su davranışını otomatik doğrulamaz. Mod ve arıza senaryolarını işletme ihtiyaçlarıyla birlikte test etmek gerekir.
