Sıcak Hava ile Atölye Isıtma Sistemleri

Atölyede sıcak havanın çalışan bölgesine ulaşmasını sağlayacak cihaz ve yerleşimi seçip uyguluyoruz. Tavan yüksekliği, raf/makine engelleri ve proses emişlerini ısı yüküyle birlikte inceliyor; fan, kaynak izinleri ve sıcaklık dağılımını ölçümlerle doğruluyoruz.

Atölye tavanındaki hava kanalları ve çalışma tezgâhlarını gösteren temsili mahal görseli.
Kavramsal hizmet görseli: Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Farklı yapılarda tamamladığımız işleri, her projenin kendi sistem ve kullanım bilgisiyle inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Atölye sıcak hava ısıtma kapsamı

Isı gücü, gerçek hava atışı ve havalandırma ihtiyacı birlikte değerlendirilir.

Hizmette ele alınan işler

  • Bina kaybı, kapı kullanımı ve proses dış hava yükü
  • Ürün verisine göre kot, üfleme ve cihaz yerleşimi
  • Fan ile ısı kaynağı kontrolünün koordinasyonu
  • Debi, dikey sıcaklık ve çalışan bölgesi teslim ölçümleri

Kapsamın sınırları

  • Dolaşım fanı taze hava veya lokal kirletici emişi yerine geçmez.
  • Sulu/gazlı kaynak bağlantısı ve kanal uygunluğu ürün modeline göre belirlenir.
  • Yakıt, elektrik ve mevcut kaynağa bağlanma işleri teklif kapsamıyla ayrılır.

Isı gücü ve hava dağılımı aynı kapsamda değerlendirilir

Ürün tipi ve kapasitesi kadar montaj yüksekliği, nozul/aksesuar, bağlantı ve fan koşulu maliyeti etkiler. Kanal veya tabakalaşma giderme ihtiyacı gerçek dağılımdan seçilir. Proses emişleri ve mevcut kaynakla kontrol entegrasyonu ayrıca metrajlandırılır. Teklifte cihaz, askı, kaynak bağlantısı ve teslim ölçümlerini ayrı gösterir; aynı ısı gücüne sahip cihazları hava atış özellikleri ve kontrol koşullarıyla birlikte karşılaştırırız.

  • Ürün/kapasite ve hava atış düzeni
  • Montaj, nozul/kanal ve askı metrajı
  • Kaynak ve proses kontrol koordinasyonu
  • Dolaşım, erişim ve teslim ölçümleri

Teklif İçin Gerekli Bilgiler

  • Atölye ölçüleri ve çalışma/kapı programı
  • Makine, raf ve personel yerleşimi
  • Proses emişi/dış hava ve kaynak bilgisi
  • Mevcut sıcaklık/akış ve kontrol kayıtları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Sıcak hava yükselme eğilimindedir; yüksek tavanda üst bölgeyle personelin bulunduğu bölgenin koşulu farklı olabilir. Cihazdan sıcak hava çıkması zemine doğru gereken dağılımı sağladığını kanıtlamaz. Ürünün montaj ve atış verilerini seçilmiş üfleme yönlendirme kanadı veya nozul düzeninde kullanırız. Makine ve raf engellerini, karşı hava akımlarını ve bakım erişimini aynı yerleşimde inceleyerek kapasiteyle hava dağılımını ayrı bırakmıyoruz.

Isıtma fanının havayı dolaştırması, gerekli taze hava veya proses kirleticisinin emişini sağladığı anlamına gelmez. Atölyenin havalandırma ve lokal emiş düzenini ısı kaybı hesabıyla koordine ederiz. Dolaşım havasının uygunluğu proses koşuluyla incelenir. Sulu veya gazlı ürün seçeneklerinin bağlantı ve izinleri gerçek modelden doğrulanır. Kontrol ve ilk çalışma davranışını personel bölgesinde test ederek enerji ve konfor hedefini aynı çalışma koşulunda değerlendiririz.

Hava atışını ürün verisinden seçiyoruz
Montaj yüksekliğini, üfleme yönlendirme kanadı veya nozulu ve gerçek sıcaklık koşullarını ürünün atış verileriyle karşılaştırıyor; katalog kW değerini dağılım kanıtı saymıyoruz.
Tavan ve çalışma bölgesini ayırıyoruz
Tabakalaşmayı farklı yüksekliklerde inceliyor; sensör ve hava dolaşımı yaklaşımını personelin gerçek kullanım koşuluna göre kuruyoruz.
Isıtmayı havalandırmayla koordine ediyoruz
Proses emişi ve dış hava etkisini yük hesabına katıyor; dolaşım fanıyla kirletici kontrolünün farklı görevlerini açık tutuyoruz.
Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

Atölyede cihaz kotu, çalışan bölgesi ve proses emişi ilişkisi. Yerleşimin açıklaması ayrı şemada gösterilir.

Üst bölge sıcak, çalışma alanı soğuk

Farklı yüksekliklerde sıcaklık ve hava davranışını inceliyoruz. Cihazın gerçek atışını, yönelimini ve montaj koşulunu üretici verisiyle karşılaştırıyoruz. Uygun dolaşım veya tabakalaşma giderme seçeneğini bina ve prosesle koordine ederek yalnız daha yüksek üfleme sıcaklığını çözüm saymıyoruz.

  • Dikey sıcaklık profili
  • Ürün atış/montaj koşulu
  • Dolaşım ve proses uygunluğu

Seçimi ve Kapsamı Etkileyen Veriler

Yük

İncelenen bilgi
Bina kaybı, kapı, proses ve dış hava koşulu
Karara etkisi
Gerçek işletmedeki ısı ihtiyacı belirlenir.

Dağılım

İncelenen bilgi
Kot, engeller ve ürün atış koşulları
Karara etkisi
Cihaz/nozul yerleşimi çalışma bölgesine uygun seçilir.

Kontrol

İncelenen bilgi
Sensör, fan ve ısı kaynağı izinleri
Karara etkisi
Başlama ve talep kesilme mantığı ürün şemasıyla kurulur.

Tabakalaşma

İncelenen bilgi
Dikey profil ve personel/proses etkisi
Karara etkisi
Gerekli dolaşım yaklaşımı gerçek ölçümlerle değerlendirilir.

Sistem Seçiminde Teknik Koşullar

Isı gücü, debi ve sıcaklık artışı ilişkilidir

Hava debisi ile giriş/çıkış sıcaklık farkı, taşınan ısı gücünü birlikte belirler. Fan koşulunu ve gerçek hava özelliklerini kaydediyor; çalışma bölgesindeki dağılımı ayrıca kontrol ediyoruz.

Atış verisi montaj koşullarına bağlıdır

Hava atışı modelin sıcaklık, yönlendirme kanadı/nozul ve montaj koşullarına bağlıdır. Ürün tablosunu gerçek kot, makine/raf engelleri ve karşı hava akımlarıyla eşleştiriyoruz.

Tabakalaşma giderme ısı üretmekle aynı değildir

Tavandaki sıcak havayı çalışma bölgesine dolaştırmak yeni ısı üretmekten farklıdır. Dikey sıcaklık profilini, çalışanların bulunduğu bölgedeki hava akımını ve proses etkisini birlikte inceliyoruz.

Fan çalışması ısı kaynağı izniyle koordine edilir

Isı kaynağı hazır olmadan fanın başlaması soğuk üfleme oluşturabilir. Fan, vana/pompa ve termostat izinlerini seçilen ürün şemasında ilk çalışma ve talep kesilmesiyle doğruluyoruz.

Proses emişi ısı yükü ve dağılımı etkiler

Proses egzozunun yerine gelen dış hava ısıtma yükünü artırabilir. Üflemenin emiş yakalamasını veya çalışan bölgesini bozmasını önlemek için hava yollarını proses çalışırken kontrol ediyoruz.

Kanal eklenmesi fan seçimini değiştirebilir

Üniteye sonradan kanal eklemek fan direncini değiştirir. Üretici aksesuar izinleri ve kanal kaybıyla gerçek debiyi karşılaştırıyor; hava dağılımı ve ısı aktarımını aynı durumda ölçüyoruz.

Havanın duyulur ısı taşıması

P = ρ × cp × V̇ × ΔT

P
Isı gücü, W
ρ
Hava yoğunluğu, kg/m³
cp
Özgül ısı, J/(kg·K)
V̇
Hacimsel hava debisi, m³/s
ΔT
Hava sıcaklık artışı, K

Duyulur ısı ilişkisidir. Gerçek hava özellikleri kullanılır; atış, bina kaybı ve proses havalandırması ayrıca değerlendirilir.

Isı gücü, debi ve sıcaklık artışı ilişkilidir — ayrıntılar

Havanın duyulur ısı taşıması yoğunluk, özgül ısı, debi ve sıcaklık artışıyla ilişkilidir. Daha yüksek sıcaklık artışı aynı gücü farklı debide taşıyabilir; bunun çalışma bölgesindeki dağılımı ayrıca incelenir. Gerçek hava özelliklerini ve fan koşulunu seçimde kullanırız. Cihaz kW değeriyle fan debisini birbirinden bağımsız bırakmadan üfleme ve mahal farkını kaydeder; yalnız çıkış sıcaklığına bakarak yeterli ısı dağıtımı sonucu vermeyiz.

Kontrol: Isı gücü, gerçek hava debisi ve giriş/çıkış sıcaklıkları aynı çalışma koşulunda kaydedilerek seçim verisiyle karşılaştırılır.

Atış verisi montaj koşullarına bağlıdır — ayrıntılar

Üretici hava atışını belirli sıcaklık, üfleme yönlendirme kanadı ve montaj düzeninde verir. Reznor tabloları yükseklik ve yönelim değişiminin kapsama etkisini gösterir. Seçilen modelin verisini gerçek atölye kotuna uygularız. Makine, raf ve karşı akımlar ayrıca incelenir. Bir katalog mesafesini tüm ürünlere taşımadan çalışma alanına ulaşan hava davranışını test eder; konum değişikliği varsa ilgili atış değerlendirmesini tekrar yaparız.

Kontrol: Model, yükseklik, üfleme yönlendirme kanadı/nozul ve sıcaklık koşulu ürün atış tablosuyla eşleştirilir; saha engelleri ayrıca kontrol edilir.

Tabakalaşma giderme ısı üretmekle aynı değildir — ayrıntılar

Yüksek bölgedeki sıcak havanın aşağıya taşınması mevcut ısının dağılımına yardım edebilir. Reznor dolaşım ürünleri bu amaç için ayrı montaj ve kontrol koşulları verir. İhtiyacı dikey sıcaklık profiliyle araştırırız. Fanın çalışanların bulunduğu bölgede oluşturduğu hava akımını ve proses etkisini de inceleriz. Dolaşım çözümünü yeni ısı kapasitesi veya taze hava sistemi gibi değerlendirmeden gerçek çalışma bölgesinin tepkisini kontrol ederiz.

Kontrol: Dikey profil, ürün montaj/kontrol koşulu ve personel bölgesindeki hava etkisi birlikte ölçülerek değerlendirilir.

Fan çalışması ısı kaynağı izniyle koordine edilir — ayrıntılar

Sulu ünitelerde kaynak ısısı henüz yokken fanın çalışması soğuk üfleme oluşturabilir. Bazı ürünlerde kaynak sıcaklığına bağlı izin yaklaşımı bulunur. Seçilen modelin kontrolünü gerçek devre şemasıyla belirleriz. Fan, vana/pompa ve termostat tepkilerini ilk çalışmada ve talep kesildiğinde ayrı test ederiz. Bir ürünün sıcaklık iznini tüm ünitelere aynı ayarla taşımadan personel konforu ve cihaz talimatını birlikte kullanırız.

Kontrol: Fan ve ısı kaynağı izinleri ürün şemasıyla eşleştirilir; ilk çalışma ve talep kesilmesindeki gerçek tepki test edilir.

Proses emişi ısı yükü ve dağılımı etkiler — ayrıntılar

Atölyede dışarı atılan havanın yerine gelecek hava ısıtma ihtiyacının bir parçasıdır. Lokal emişin yakalama bölgesi çapraz akımlardan da etkilenebilir. Isıtma cihazını emiş ve hava girişinden bağımsız yerleştirmeyiz. Proses çalışırken gerçek hava yollarını inceler; üflemenin kirleticiyi çalışma bölgesine taşıyıp taşımadığını değerlendiririz. Isıtma dolaşımını kirletici kontrolü yerine kullanmadan ihtiyaçları birlikte hesap ve saha senaryosuna bağlarız.

Kontrol: Proses çalışırken dış hava/egzoz ve çapraz akımlar kontrol edilir; ısıtma yerleşimi emiş yakalamasıyla birlikte değerlendirilir.

Kanal eklenmesi fan seçimini değiştirebilir — ayrıntılar

Serbest üfleme için seçilmiş bir ürünün çıkışına kanal eklemek yeni direnç getirir. Her fan aynı dış statik basınç koşulunda uygun değildir. Seçilecek ünite ve aksesuarın üretici izinlerini inceler, kanal kayıplarını gerçek güzergâhtan hesaplarız. Debinin korunacağını etiket gücünden çıkarmayız. Fan ve ısı aktarımının aynı çalışma noktasında doğrulanmasını sağlayarak sıcaklık artışıyla hava dağılımını birlikte ölçeriz.

Kontrol: Ek kanal/aksesuar izinleri ve basınç kaybı ürün fan verisiyle karşılaştırılır; gerçek debi ve ısı aktarımı test edilir.

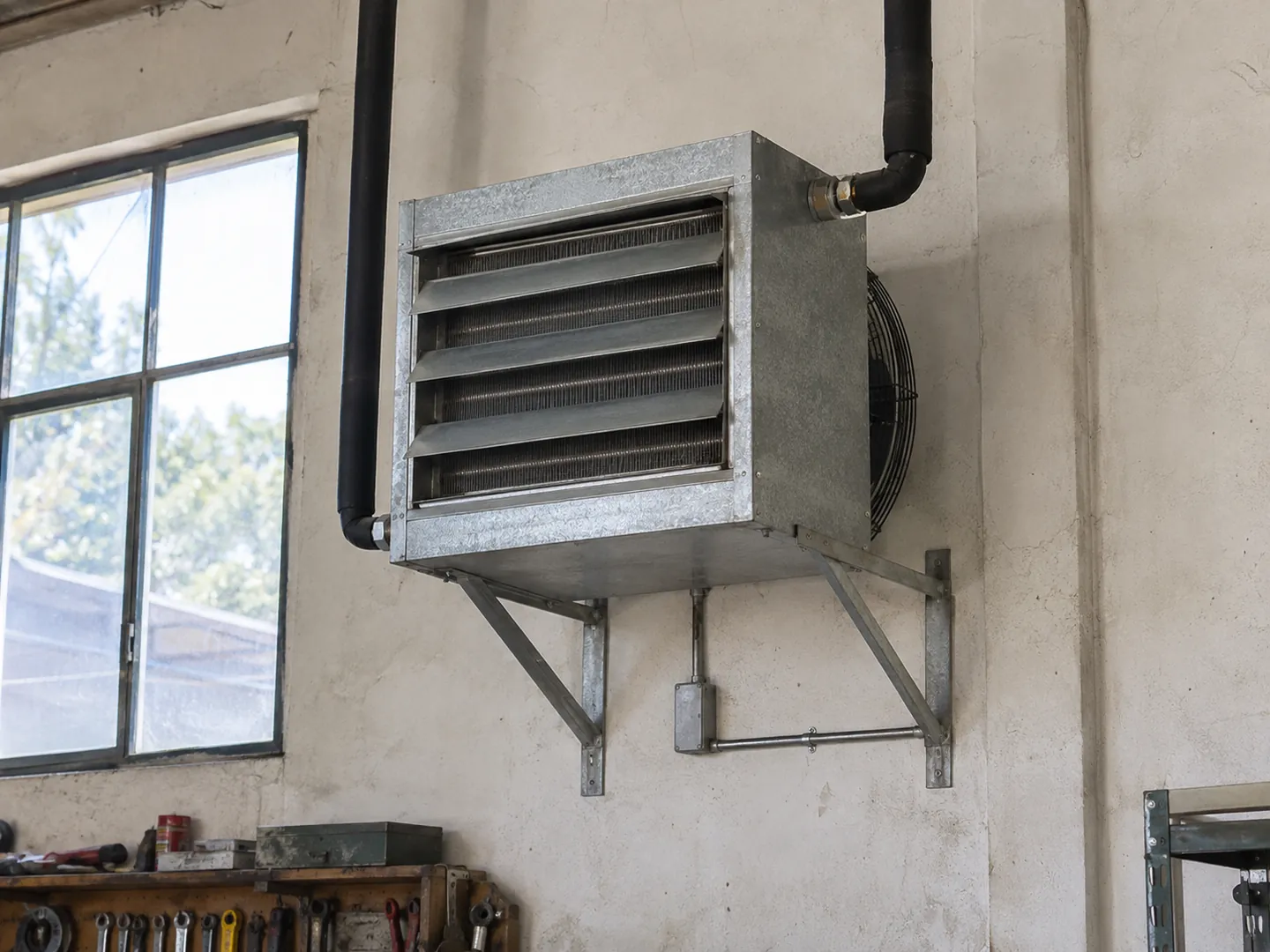

Atölye ısıtıcısının fan, üfleme kanadı ve boru bağlantıları.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Yüksek tavan ve proses emişi

Bu iki ihtiyaç için farklı başlangıç bilgileri ve ölçümler gerekir.

Tavan sıcak, çalışma bölgesi soğuk

Farklı yüksekliklerde sıcaklık profili ölçülür; cihaz kotu, hava atışı ve çalışma bölgesine ulaşan dağılım incelenir.

Yoğun proses emişi çalışıyor

Dışarı atılan hava ve yerine gelecek dış hava miktarı belirlenir; bu çalışma durumundaki ısıtma yükü ile üfleme-emiş etkileşimi kontrol edilir.

Ürün verisine bağlı atış ve çalışma bölgesi

Kavramsal yerleşim, cihaz kotu ile çalışan bölgesi ve proses emişinin ilişkisini gösterir. Atış mesafesi ve sıcaklık verisi gerçek ürün tablosundan alınır.

Ölçeksiz atölye ısıtıcı ve proses emişi kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili atölye fotoğrafını açıklayan kavramsal kesittir; fotoğrafta ölçülmüş cihaz kotu veya ürün atış sonucu değildir. Cihaz yüksekliği, üfleme yönlendirme kanadı/nozul ve gerçek atış mesafesi seçilen ürün verisinden alınır. Çalışan bölgesi, üst sıcak hava bölgesi ve bağımsız proses emişinin çapraz akım etkisi birlikte incelenir. Oklar yalnız örnek hava yollarıdır; taze hava veya kirletici yakalama yeterliliğini göstermez.

  1. Sıcak hava cihazı

    Montaj kotu ve yönlendirme kanadı/nozul seçimi

  2. Ürünün hava atışı

    Gerçek sıcaklık ve montaj tablosuyla kontrol

  3. Çalışan bölgesi

    Sıcaklık ve hava akımı ölçümü

  4. Proses emiş noktası

    Çapraz hava akımı ve yakalama kontrolü

  5. Üst sıcak bölge

    Dikey profil ve tabakalaşma incelemesi

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz atölye ısıtıcı ve proses emişi kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Üst bölgeIsıtıcıÖrnek atışÇalışan bölgesiProses başlığıAyrı emişÇapraz akım1Sıcak hava cihazı2Ürünün hava atışı3Çalışan bölgesi4Proses emişnoktası5Üst sıcak bölge

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Sulu ve gazlı ünitelerin uygulama kontrolleri

Gerçek modelin bağlantı ve işletme koşulları esas alınır.

SeçenekKaynak bağlantısıFan izniKanal ekleme uygunluğuTeslim ölçümü
Sulu ünite
Kaynak sıcaklığı/debisi ve vana-pompa bağlantıları
Isı kaynağı hazır oluşu ve talep tepkisi
Seçilen fan/aksesuarın basınç ve üretici izni
Su/hava koşulları, hava debisi ve giriş-çıkış sıcaklıkları
Gazlı ünite
Modelin yakıt, yanma ve tahliye bağlantı koşulları
Ürünün güvenlik ve çalışma sırasına göre izin
Gazlı ürünün kanal/aksesuar ve fan veri koşulları
Ürün devreye alma kontrolleri, hava debisi ve çalışma bölgesi sıcaklıkları

Kontroller ve teslim

Kontroller ve Teslim

Yerleşim ve ürün kontrolü

Montaj yüksekliği, engeller ve üfleme yönlendirme kanadı veya nozulu üretici verisiyle karşılaştırıyoruz. Kaynak bağlantılarıyla servis erişimi gerçek saha planında doğrulanıyor.

Debi ve ısı ölçümü

Hava akışıyla giriş/çıkış sıcaklığını aynı durumda kaydediyoruz. Fan koşulu ve ısı aktarımını ürün seçimiyle birlikte karşılaştırıyoruz.

Çalışma bölgesi ve proses testi

Dikey sıcaklık profili ve personel bölgesini inceliyoruz. Proses emişi açıkken dağılım ve çapraz akım etkileri birlikte kontrol ediliyor.

Kontrol ve işletme teslimi

Fan/kaynak izinleri ve zon programlarını test ediyoruz. Son yerleşim, ayar ve ölçüm kayıtlarını bakım ve günlük kullanım bilgileriyle işletmeye teslim ediyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE — Hava ve suyun ısı taşıma ilişkileri
  2. Reznor — Ünite hava atışı ve montaj koşulları
  3. Modine — Montaj yüksekliği ve kaynak/fan kontrolü
  4. Reznor — Tabakalaşma giderme fanları
  5. HSE — Lokal emiş ve çapraz akım etkileri

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Cihazdan sıcak hava çıkması yeterli ısıtmayı gösterir mi?

Çalışma bölgesine ulaştığı ve mahal yükünü karşıladığı ayrıca incelenir. Hava debisi, montaj kotu ve engeller dağılımı etkiler. Ürün atış koşulunu gerçek yerleşimle eşleştiririz. Personel alanı ve dikey sıcaklık profilini ölçer; yalnız yüksek çıkış sıcaklığını tüm atölyenin uygun koşulda olmasıyla aynı saymayız.

Tavan sıcak ama zemin soğuksa kapasite mi artırılır?

Önce dağılım ve tabakalaşma incelenir. Montaj, nozul ve gerçek hava akışı ürüne göre değerlendirilir. Uygun dolaşım yaklaşımı mevcut ısıyı çalışma bölgesine taşımaya yardım edebilir. Daha büyük kapasite tek çözüm değildir. Personel/proses etkisiyle ölçülen dikey profil birlikte karşılaştırılarak gerekli müdahale seçilir.

Sıcak hava fanı taze hava ihtiyacını karşılar mı?

İç havayı dolaştıran fanın görevi dış hava veya lokal kirletici emişinden farklıdır. Atölyenin proses ve kullanım ihtiyacı ayrıca değerlendirilir. Dışarı atılan havanın yerine gelecek hava ısı yükünü etkiler. Isıtma yerleşimini emiş yakalamasıyla koordine eder; dolaşımın kirletici kontrolünün yerine geçtiğini varsaymayız.

Ünite çıkışına sonradan kanal eklenebilir mi?

Ürün fanının izin verdiği dış basınç ve aksesuar şartları kontrol edilmelidir. Kanal ek direnci debi ve ısı dağılımını etkileyebilir. Gerçek kayıp hesabıyla ürün verisini karşılaştırırız. Etiket kW değeri kanal sonrası debiyi kanıtlamaz. Uygulanabilir seçeneği belirledikten sonra hava ve sıcaklık ölçümlerini aynı çalışma durumunda doğrularız.

Termostat yeri neden önemlidir?

Sensörün bulunduğu koşul personel bölgesini temsil etmelidir. Tavana yakın sıcaklık veya doğrudan üfleme etkisi kontrolü değiştirebilir. Ürün talimatı ve gerçek zon düzeniyle yer seçilir. Fan/ısı kaynağı izinleri farklı talep durumlarında test edilir; ayarı yalnız ekrandaki sıcaklığa göre yapmak yerine gerçek kullanıcı alanıyla karşılaştırırız.

Fabrika ve atölyede sıcak hava sistemi nasıl kurulur?

Cihazdan sıcak hava çıkması, ısının çalışma alanına ulaştığını tek başına göstermez. Sıcak hava çözümünde ısı kaynağı, fanın çalışma noktası, atış yönü ve üretim alanının engelleri birlikte değerlendirilir.

Yüksek tavanlı alanda sıcaklığın yükseklikle değişimi ve çalışanların bulunduğu bölgedeki hava hareketi incelenir. Makine ve raflar, açık kapılar, proses emişi ve yerine giren hava değerlendirmeye katılır. Sorun yalnız kapasite eksikliği olarak kabul edilmeden dağılım araştırılır.

Serbest üflemeli bir cihaza sonradan kanal eklenmesi fan koşulunu değiştirebilir. Ürün atış verileri, montaj kotu, yönlendirme elemanları ve izin verilen aksesuarlar gerçek yerleşimle karşılaştırılır.

Isı gücü, dağılım ve kumanda aynı uygulama dosyasında

Sulu veya gazlı ürünlerin bağlantıları kendi talimatlarıyla ele alınır. Fan ile ısı kaynağı/vananın talep sırası ve güvenli çalışma izinleri ürün şemasıyla doğrulanır. Taze hava ve proses kirletici emişi, iç hava dolaşımının kendiliğinden sağladığı görevler gibi gösterilmez.

  • İhtiyacı kaydedin: Çalışan zonları, makine/raf planı, kapı kullanımı ve proses egzozu bilgileri toplanır.
  • Yerleşimi karşılaştırın: Ürünün atış/montaj koşulu, engeller ve servis erişimi aynı planda değerlendirilir.
  • Bağlantıları tanımlayın: Isı kaynağı, enerji, kontrol ve varsa kanal/aksesuar işleri sorumlularıyla yazılır.
  • Gerçek çalışma alanında kontrol edin: Kararlaştırılan hava/sıcaklık ölçümleri, dikey profil ve kontrol yanıtları kayıt altına alınır; yalnız çıkış sıcaklığına bakılarak bütün alan için sonuç verilmez.
