Isıtma Sistemleri

Güneş Enerjili Merkezi Sıcak Su Sistemleri

SCA Mühendislik güneş kazancını gerçek sıcak su tüketimi, depolama ve yardımcı kaynakla eşleştirir. Isı çekilmeyen yaz koşulu, genleşme, sensörler ve dönüş bağlantısı seçilen ürün devresinde birlikte doğrulanır.

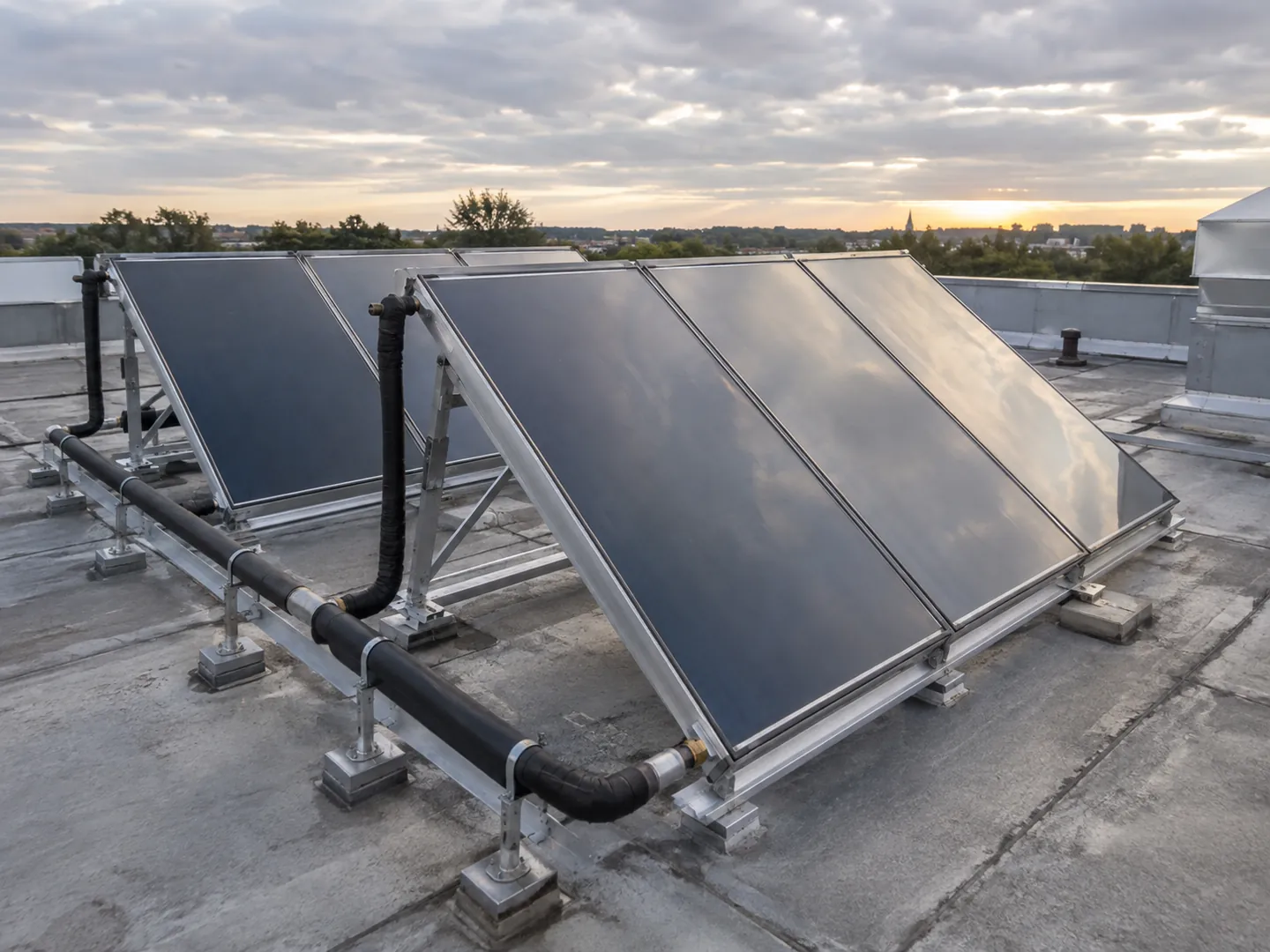

Güneş ısıl kolektörleri, yalıtımlı devre ve kapalı teknik hacimdeki depolama tankını gösteren temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Güneş devresi ve merkezi sıcak su koordinasyonu

Hizmette ele alınan işler

  • Çatı/gölge, tüketim ve depolama seçimi
  • Pompa, genleşme, akışkan ve yardımcı kaynak şeması
  • Sensör, aktarım ve mevsimlik işletme doğrulaması

Kapsamın sınırları

  • Yıllık katkı optik verimden çıkarılmaz; gerçek hesap ve ölçüm sınırı gerekir.
  • Sıcak su dönüşü seçilen tankın izinli bağlantı şemasına göre çözülür.

Kolektör alanı kadar depolama ve devre şartları önemlidir

Teklif; kolektör tipi, çatı montajı, boru güzergâhı ve depo/yardımcı kaynak şemasıyla şekillenir. Genleşme, akışkan, pompa ve kontrolün gerçek ürün şartlarına göre seçilmesi gerekir. Mevcut binada merkezi dönüş bağlantıları ve çatı erişimi de kapsamı büyütebilir. Güneş katkısını açık tüketim varsayımlarıyla ele alır; malzeme, montaj ve devreye alma kalemlerini ayrı göstererek karşılaştırılabilir teklif hazırlarız.

  • Kolektör/çatı montajı ve gölge koşulları
  • Depo/eşanjör ve yardımcı kaynak şeması
  • Güneş devresi borusu, akışkanı ve genleşme düzeni
  • Kontrol, sıcak su dönüşü ve testler

Teklif İçin Gerekli Bilgiler

  • Saatlik ve mevsimlik sıcak su kullanımı
  • Çatı yönü/gölgesi ve taşıyıcı verileri
  • Mevcut depo, yardımcı kaynak ve dönüş şeması
  • Boru güzergâhı, erişim ve işletme şartları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Güneşli saatte üretilen ısıyla sıcak su çekişi aynı anda gerçekleşmeyebilir. Depolama ve yardımcı kaynağın rolü bu farkı yönetir. Tüketim verisi olmadan fazla kolektör eklemek kullanılabilir kazancı aynı oranda artırmayabilir. Çatı yönü, gölge ve bağlantı kayıplarını inceler; üretici verisindeki optik verimi yıl boyunca sağlanan sistem verimiyle karıştırmayız. Tasarımın hedeflediği tüketim ve işletme koşullarını seçim dosyasında açıkça gösteririz.

Güneş devresi yüksek sıcaklık ve akışkan genleşmesi açısından normal ısıtma devresinden farklı koşullar yaşayabilir. Kolektörde ısı çekilmediği durumu ve modelin aşırı ısınma yaklaşımını inceleriz. Genleşme kabı, boru, vana ve yalıtım uygunluğu ürün koşullarıyla seçilir. Yardımcı kaynak kontrolünü güneş devresinin kazancını destekleyecek biçimde planlarken kullanım sıcak suyu güvenliği ve hijyen yaklaşımını ayrı proje gereksinimleri olarak koordine ederiz.

Tüketimle üretimi eşleştiriyoruz
Saatlik ve mevsimlik sıcak su kullanımını çatı koşullarıyla karşılaştırıyor; kolektör ve depolama büyüklüğünü gerçek kullanılabilir kazanca göre seçiyoruz.
Durgunluk koşulunu tasarlıyoruz
Tüketimin azaldığı ve pompanın çalışmadığı durumları inceliyor; seçilen modelin stagnasyon, genleşme ve akışkan sınırlarını devreye işliyoruz.
Yardımcı kaynağı koordine ediyoruz
Güneş devresi ve yardımcı kaynağın sensör, öncelik ve sıcaklık mantığını aynı şemada belirliyor; gerçek çekiş ve bekleme durumlarında test ediyoruz.
Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Depolama ve yardımcı kaynak için teknik hacim. Ekipman seçimi gerçek ürün şemasıyla yapılır.

Çatı alanı kolektör sayısını belirlemeden önce

Çatı yönü ve gölgeyi sıcak su kullanım profiliyle birlikte inceliyoruz. Kolektör, depo ve yardımcı kaynağın birlikte çalışacağı şemayı seçiyoruz. Üretici kazanç hesabını gerçek bağlantı ve sıcaklık koşullarıyla ele alarak alanın mümkün olmasıyla alanın yararlı olması arasındaki farkı görünür hâle getiriyoruz.

  • Gölge/yön ve çatı erişimi
  • Saatlik/mevsimlik tüketim
  • Depo ve yardımcı kaynak şeması

Seçimi ve Kapsamı Etkileyen Veriler

Tüketim

İncelenen bilgi
Çekiş saatleri, mevsimlik talep ve düşük kullanım süreleri
Karara etkisi
Kolektör/depo büyüklüğü ve yardımcı kaynak ihtiyacı belirlenir.

Çatı

İncelenen bilgi
Yön, gölge, taşıyıcı ve bağlantı güzergâhı
Karara etkisi
Üretici kazanç hesabı ve uygulanabilir montaj düzeni oluşturulur.

Devre

İncelenen bilgi
Akışkan, hacim, kot ve olası stagnasyon
Karara etkisi
Pompa, genleşme ve bileşen uygunluğu gerçek model koşullarında seçilir.

Kontrol

İncelenen bilgi
Sensörler, depolama ve sıcak su dönüşü
Karara etkisi
Güneş devresi ve yardımcı kaynağın işleyişi doğru ürün şemasına bağlanır.

Sistem Seçiminde Teknik Koşullar

Optik verim yıllık sıcak su katkısı değildir

Optik kolektör verisi ile yıllık kullanılabilir katkı ayrılır; gerçek çatı, depo ve tüketim üretici kazanç hesabına girilir.

Stagnasyon devrenin tasarım durumlarından biridir

Isı çekilmeyen durum modelin sıcaklık, genleşme ve olası buhar koşullarıyla incelenir; özel koruma işlevi bütün ürünlere genellenmez.

Güneş devresi genleşme kabında olası buhar hacmi dikkate alınır

Genleşme kabı gerçek devre hacmi/kotu ve olası buhar oluşumuyla seçilir; ön basınç uygun soğuk koşulda üretici hesabıyla doğrulanır.

Akışkanın özelliği pompa ve bakım kararını etkiler

Akışkan kimliği/konsantrasyonu ve gerçek sıcaklık dolaşım/ısı hesabına girer; bakım üretici belgesiyle planlanır.

Sensör konumu ve ΔT mantığı doğru ısıyı taşır

Kolektör/depo sensörü ve kontrolör şeması gerçek pompa tepkisiyle eşleşir; depoya aktarım ölçümle karşılaştırılır.

Sirkülasyon bağlantısı depolama tasarımını etkileyebilir

Sıcak su dönüşü gerçek tank bağlantısı ve kontrol şemasıyla doğrulanır; ürünün özel sirkülasyon koşulu bütün sistemlere aktarılmaz.

Optik verim yıllık sıcak su katkısı değildir — ayrıntılar

Üretici kolektörün optik verimini belirli alan tanımı ve test koşullarıyla verir. Gerçek kazanç sıcaklık farkı, çevre, gölge, bağlantı kayıpları ve kullanım profilinden etkilenir. Kolektör verisini sistem katkısı olarak doğrudan sunmayız. Üretici kazanç hesabına gerçek çatı ve depolama koşullarını gireriz. Kullanılabilir ısıyı, sıcak su talebi ve yardımcı kaynakla birlikte değerlendirerek nominal bir yüzdeden yatırım sonucu çıkarmak yerine açık tasarım koşulları oluştururuz.

Kontrol: Verim alanı/test koşulu ve gerçek çatı-depo-tüketim girdileri ayrılır; sistem kazancı seçim çıktısıyla birlikte değerlendirilir.

Stagnasyon devrenin tasarım durumlarından biridir — ayrıntılar

Kolektörden ısı çekilmediğinde sıcaklık yükselir; seçilen ürüne göre akışkanda buharlaşma ve büyük genleşme etkisi oluşabilir. Bu durum tüketim azaldığında veya pompa çalışmadığında değerlendirilir. Modelin aşırı ısınma özelliğini üretici verisiyle inceleriz. Genleşme kabı ve bileşenleri yalnız normal dolaşım sıcaklığına göre seçmeyiz. Bir kolektörün kendine özgü koruma teknolojisini tüm güneş ısıl ürünlerine genelleyip devre güvenliğinin yerine koymadan gerçek sistem sınırlarını doğrularız.

Kontrol: Isı çekilmeyen durum ve seçilen kolektör davranışı incelenir; genleşme/bileşen sınırları bu tasarım durumuyla doğrulanır.

Güneş devresi genleşme kabında olası buhar hacmi dikkate alınır — ayrıntılar

Viessmann teknik verisi genleşme kabı seçiminde akışkan genleşmesi, sistem yüksekliği ve olası buhar oluşumunun değerlendirilmesini ister. Bu ilişkiyi ürün ailesine bağlı hesapla ele alırız. Fabrika ön basıncı gerçek saha ayarının yerine geçmez; uygun soğuk koşulda doğrulanır. Kabı sadece standart ısıtma hacmi oranıyla seçmek yerine güneş devresinin toplam yapısı ve seçilmiş ürün koşulları üzerinden boyutlandırırız.

Kontrol: Kap seçimi ve ön basınç, gerçek güneş devresi hacmi/kotu ve üretici hesabıyla uygun soğuk koşulda doğrulanır.

Akışkanın özelliği pompa ve bakım kararını etkiler — ayrıntılar

Güneş devresinde kullanılan akışkanın yoğunluğu, özgül ısısı ve viskozitesi ısı taşıma ve dolaşım hesabını etkiler. Üreticinin izin verdiği ürün ve konsantrasyonu seçeriz. Boru, kolektör ve eşanjör kayıplarını bu koşullarda değerlendirmek gerekir. Saha bakımında görünüşten koruma niteliği çıkarılmaz; gerekli kontrol seçilmiş akışkanın dokümanına göre planlanır. Farklı akışkanları rastgele karıştırmayı çözüm saymadan mevcut ürün kimliğini ve geçmişini kaydederiz.

Kontrol: Akışkan kimliği/konsantrasyonu ve sıcaklık koşulu seçimde kullanılır; bakım kontrolleri üretici dokümanıyla kaydedilir.

Sensör konumu ve ΔT mantığı doğru ısıyı taşır — ayrıntılar

Güneş devresi pompasının hangi sıcaklık farkında çalışacağı kontrolörün gerçek şemasına bağlıdır. Kolektör ve depo sensörü yanlış konumdaysa kontrol, yararlı kazancı doğru okuyamayabilir. Viessmann'ın kontrol dokümanı farklı yük ve kolektör düzenlerini ayrı konfigürasyonlar olarak ele alır. Seçilen modelin giriş/çıkışlarını gerçek devreyle eşleştiririz. Ekrandaki sıcaklığa ek olarak pompa tepkisini ve depoya aktarımı inceler; genel bir başlama farkını bütün sistemlere uygulamayız.

Kontrol: Sensör yerleri, kontrolör konfigürasyonu ve gerçek pompa tepkisi şemayla eşleştirilir; ısı aktarımı ölçümle karşılaştırılır.

Sirkülasyon bağlantısı depolama tasarımını etkileyebilir — ayrıntılar

Merkezi sıcak su dönüşü, güneş ısıl depolaması ve sıcaklık dağılımıyla birlikte ele alınmalıdır. Bazı üretici paketlerinde tek depolu düzende sirkülasyon bağlantısına izin verilmez; farklı şema gerekir. Bu özel koşulu bütün güneş enerjili sıcak su sistemlerine genellemeyiz. Seçilen tankın bağlantı ve kontrol seçeneklerini inceler, sıcak su bekleme ihtiyacını devre şemasına doğru işleriz. Güneş kazancını kullanırken dağıtım kayıpları ve işletme güvenliği de aynı tasarımın parçaları olarak değerlendirilir.

Kontrol: Sıcak su dönüşü, tank bağlantıları ve kontrol şeması seçilen ürünün izinleriyle karşılaştırılarak gerçek işletmeye uyarlanır.

Mekanik tesisat çizimlerinin bulunduğu mühendislik çalışma masası

Tüketim, çatı ve ölçüm sınırının seçim dosyasında tanımlanması.

Yıllık güneş katkısı için gereken seçim verileri

Scala Restoran — ısı pompasıyla sıcak su

Gerçek proje kaydı sıcak su hazırlama kapsamındaki ısı pompası sistemini doğrular. Güneş kolektörlü referans veya yıllık güneş katkısı olarak sunulmaz.

GirdiGerçek veriHesap / ölçüm ilişkisi
Çatı
Yön, gölge, taşıyıcı ve bağlantı güzergâhı.
İklim/ürün kazancı ve uygulanabilir montaj.
Tüketim
Saatlik/mevsimlik çekiş ve düşük kullanım dönemleri.
Kullanılabilir ısı ve yardımcı kaynak ihtiyacı.
Depolama
Tank/eşanjör, hacim ve gerçek sıcaklık/kontrol şeması.
Üretim-tüketim farkı ve bağlantı kayıpları.
Ölçüm sınırı
Debi/sıcaklık, yararlı ısı noktası ve karşılaştırma dönemi.
Optik verimden ayrı yıllık katkı ve yardımcı tüketimi değerlendirmesi.

Doğrulanmış güneş kolektörlü uygulama kaydı varsa gerçek kapsamı ve paylaşılabilir belgeleriyle ayrı referans eklenir.

Kontroller ve teslim

Güneş ısıl sisteminde çatı yerleşimi ve yıllık katkı değerlendirmesi, gerçek yapı ve kullanım verilerine göre yapılır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kolektörden sıcak su dönüşüne devre ilişkileri

Kavramsal güneş ve yardımcı kaynak şeması

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçüsüz örnek devredir; gerçek tankın bağlantı sırası veya izinli sirkülasyon şeması değildir. Sensör ve genleşme bağlantısı seçilen üretici şemasına göre yerleştirilir.

  1. Kolektör

    Gerçek çatı ve ürün koşulu

  2. Güneş devresi pompası

    Akışkan ve gerçek devre kaybı

  3. Genleşme kabı

    Hacim, kot ve olası buhar hesabı

  4. Depolama / ısı aktarımı

    Gerçek tank/eşanjör düzeni

  5. Yardımcı kaynak

    Onaylı öncelik ve sıcaklık mantığı

  6. Merkezi sıcak su dönüşü

    Yalnız seçilen tankın izinli bağlantısı

  7. Kolektör / depo sensörleri

    Gerçek konum ve kontrolör girişleri

Bağlantılar

  • Kolektör öğesinden Güneş devresi pompası öğesine bağlantıGüneş devresi dolaşımı
  • Güneş devresi pompası öğesinden Depolama / ısı aktarımı öğesine bağlantıÜrün şemasına uygun aktarım
  • Genleşme kabı öğesinden Güneş devresi pompası öğesine bağlantıDevre genleşme ilişkisi
  • Yardımcı kaynak öğesinden Depolama / ısı aktarımı öğesine bağlantıYardımcı ısı / kontrol
  • Merkezi sıcak su dönüşü öğesinden Depolama / ısı aktarımı öğesine bağlantıİzinli dönüş düzeni
  • Kolektör / depo sensörleri öğesinden Kolektör öğesine bağlantıKolektör ölçümü
  • Kolektör / depo sensörleri öğesinden Depolama / ısı aktarımı öğesine bağlantıDepo ölçümü

Tüketim ve pompa durumu gerçek şemayla okunur

DurumKontrol şemasında incelenenÜrün / tasarım sınırı
Normal tüketim
Kolektör/depo sıcaklığı, pompa tepkisi, aktarım ve yardımcı kaynak.
Gerçek kontrolör konfigürasyonu ve kullanılabilir ısı.
Yazın düşük tüketim
Çekiş azalması, depo hedefi ve modelin aşırı ısınma yaklaşımı.
Isı çekilmeyen durumdaki sıcaklık, genleşme/akışkan/bileşen sınırı.
Pompa çalışmıyor
Depo hedefi, sensör, şema koşulları ve gerçek arıza/normal davranış.
Ürün dokümanı ve izinli test; yalnız güneşli hava karar verdirmez.

Stagnasyon sınırı seçilen kolektör ve devre verisinden alınır. Evrensel sıcaklık, başlama farkı veya pompa durdurma ayarı verilmez.

Kontroller ve Teslim

Çatı ve devre doğrulaması

Kolektör, bağlantı ve çatı montajını seçilmiş ürün koşullarıyla karşılaştırıyoruz. Boru yalıtımı, çevresel koruma ve servis erişimi kontrol ediliyor.

Akışkan ve basınç kontrolü

Doldurma, hava giderme ve genleşme ayarlarını ürün talimatındaki uygun koşullarda doğruluyoruz. Akışkan kimliği, ölçüm ve ayar kayıtları teslim dosyasına ekleniyor.

Kontrol ve ısı aktarımı

Sensör konumuyla pompa ve yardımcı kaynak tepkisini test ediyoruz. Güneş devresi akışı, depo sıcaklıkları ve gerçek aktarım aynı çalışma kaydında izleniyor.

Mevsimlik işletme teslimi

Düşük tüketim ve yaz işletmesi için seçilen kontrol yaklaşımını açıklıyoruz. Son şema, ayarlar ve akışkan bakım bilgileri işletmeye teslim ediliyor.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Viessmann — Vitosol 200-FM ve kazanç hesabı
  2. Viessmann — Kolektör verimi ve stagnasyon
  3. Viessmann — Vitosol 200-FM teknik seçim verileri
  4. Viessmann — Solar Pack devre ve depolama koşulları
  5. Viessmann — Solar kontrol konfigürasyonları

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Çatıya daha çok kolektör koymak her zaman daha iyi mi?

Tüketim ve depolama ihtiyacıyla eşleşmeyen ek alan kullanılabilir kazancı aynı oranda artırmayabilir. Yazın düşük kullanım stagnasyon koşullarını etkiler. Çatı alanını, gölgeyi ve sıcak su profilini birlikte inceleriz. Üretici kazanç hesabıyla uygulanabilir kapasiteyi seçmek, alanı yalnız fiziksel sığma üzerinden büyütmekten daha anlamlı bir tasarım sağlar.

Güneşli havada pompa neden çalışmayabilir?

Kontrol, kolektör ve depo sıcaklıklarıyla seçilen şemaya göre karar verir. Depo hedef sıcaklığa ulaştığında veya seçilen kontrol şemasının çalışma koşulları oluşmadığında pompa çalışmayabilir. Sensörler ve kontrolör konfigürasyonu incelenir. Bu durumun normal davranış mı arıza mı olduğu gerçek model verisiyle belirlenir; pompanın normal çalışıp çalışmadığına yalnız güneşli havaya bakarak karar verilmez.

Genleşme kabı normal ısıtma kabı gibi seçilebilir mi?

Güneş devresinde yüksek sıcaklık ve olası buharlaşma ayrı tasarım koşullarıdır. Akışkan hacmi, kot ve seçilen ürünün stagnasyon davranışı değerlendirilir. Üretici hesabını kullanıp ön basıncı uygun soğuk koşulda doğrularız. Normal dolaşım hacmine genel oran uygulamak, güneş devresinin gerçek genleşme ihtiyacını otomatik olarak karşılamayabilir.

Güneş devresi deposu mevcut sıcak su dönüşüne bağlanabilir mi?

Seçilen tankın izin verilen bağlantı ve kontrol şeması incelenmelidir. Bazı paketlerde sirkülasyon için farklı depo düzeni gerekir. Sıcak su bekleme ihtiyacını, depolama ve dağıtım kayıplarını birlikte değerlendiririz. Genel bir bağlantı önerisi yerine gerçek ürünün şemasını kullanır; yardımcı kaynak ve hijyen gereksinimlerini de koordine ederiz.

Yıllık güneş katkısı nasıl değerlendirilir?

Çatı, iklim, tüketim ve depolama verileriyle yapılan kazanç hesabı başlangıçtır. Gerçek izleme, sistemin hangi sınırda ne kadar yararlı ısı sağladığını göstermelidir. Optik kolektör verimi yıllık katkı yüzdesi değildir. Ölçüm ve kontrol kayıtlarını açık kullanım koşullarıyla karşılaştırarak yardımcı kaynak tüketimine etkisini değerlendirmek daha doğru sonuç verir.
