Havuz Suyu Isıtma Sistemleri

Açık ve kapalı havuzlarda ilk ısınma süresi ile sıcaklığı koruma ihtiyacını ayrı hesaplıyoruz. Isı kaynağı, eşanjör, havuz dolaşımı ve kontrol bağlantılarını su kimyasıyla birlikte seçip uyguluyor; devreleri ölçümlerle doğruluyoruz.

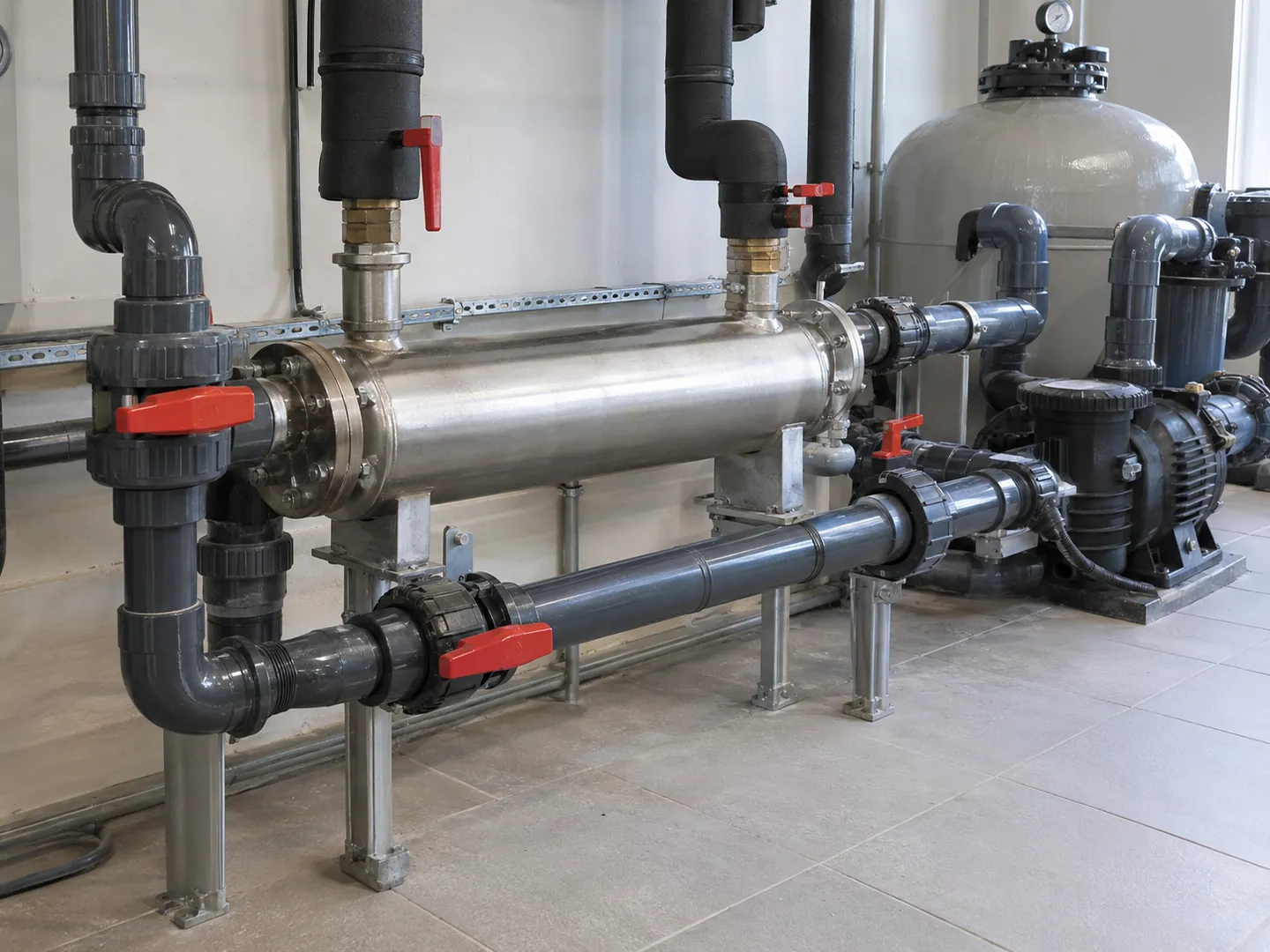

Temsili havuz suyu ısıtmasında dolaşım pompası ve ayrı primer hatlara bağlı eşanjör
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Havuz ısıtma uygulama kapsamı

Havuzun mevcut dolaşımını ve ısı kaynağını birlikte inceleriz; yeni ekipman ve mevcut sistem revizyonu teklifte ayrı belirtilir.

Hizmette ele alınan işler

  • Başlangıç/işletme yükünün hedef sıcaklık ve kullanım programıyla hesabı
  • Kaynak sıcaklığı, eşanjör seçimi ve iki devrenin akış kontrolü
  • Bypass, sensör, akış izni ve dozaj bağlantılarının koordinasyonu
  • Başlangıç ve sıcaklık koruma koşullarının ölçüm ve ayar kayıtları

Kapsamın sınırları

  • Isı kaynağının temini, havuz filtrasyonu ve kimyasal dozaj ekipmanı teklif kapsamına göre ayrı tanımlanır.
  • Kapalı havuzun hava ve nem yönetimi ile açık havuzun çevre kayıpları farklı tasarım girdileridir.
  • Hedef süre ve sıcaklık, belirtilen çevre ve örtü koşulları için değerlendirilir.

Havuz yükü ve kaynak koşulu teklifi belirler

Hedef ısınma süresi, kayıp koşulları ve örtü programı seçilecek kapasiteyi etkiler. Eşanjör malzemesi, kaynak sıcaklığı ve dolaşım düzeni de maliyet girdileridir. Mevcut tesiste bypass, dozaj ve kontrol revizyonları ayrıca metrajlandırılır. Teklifte ısı kaynağı, aktarım ve havuz dolaşımı kapsamlarını ayrı gösterir; aynı etiket kapasitesinin farklı çalışma şartlarında aynı sonuç verdiğini varsaymadan karşılaştırılabilir seçim notu hazırlarız.

  • Başlangıç süresi ve işletme kayıpları
  • Isı kaynağı sıcaklık/kapasite koşulları
  • Eşanjör malzemesi ve akış seçimi
  • Bypass, dozaj, kontrol ve testler

Teklif İçin Gerekli Bilgiler

  • Hacim, başlangıç/hedef sıcaklık ve hazır olma süresi
  • Açık/kapalı kullanım ve örtü programı
  • Kaynak, eşanjör ve dolaşım şeması
  • Su kimyası, dozaj ve bakım kayıtları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Havuzun ilk sıcaklık artışıyla işletmedeki sürekli kayıpları farklı hesap konularıdır. Daha kısa başlangıç süresi daha yüksek güç gerektirebilir; bu güç kullanım boyunca aynı kalmayabilir. Açık havuzda çevre koşulları, kapalı havuzda ise hava ve nem yönetimi önemlidir. Örtünün gerçek kullanım programını yük hesabına dâhil ederiz. Nominal cihaz kapasitesini bu koşullar görülmeden bütün sezonun performansı gibi sunmayız.

Eşanjörün kazanla yüksek sıcaklıkta verdiği kapasite, daha düşük sıcaklıklı ısı pompası devresinde aynı olmayabilir. Üreticinin gerçek sıcaklık ve akış verilerini kullanırız. Havuz suyunun kimyası malzeme ve bakım seçimini etkiler; dozaj noktasının konumu da montajın parçasıdır. Havuz pompası, filtrasyon ve ısı kaynağı kontrolünü aynı şemada koordine ederek akış olmadan ısıtma veya yanlış sensör yerinden kaynaklanan kararsız davranışı araştırırız.

Başlangıç ve işletmeyi ayırıyoruz
İlk ısınma süresini sürekli ısı kayıplarından ayrı hesaplıyor; kullanım, çevre ve örtü koşullarını kapasite seçiminde açıkça tanımlıyoruz.
Eşanjörü gerçek koşulda seçiyoruz
Isı kaynağı sıcaklığıyla iki taraftaki akışı üretici hesabına giriyor; etiket kapasitesini farklı kaynak şartlarına doğrudan taşımıyoruz.
Kimya ve kontrolü birlikte inceliyoruz
Malzeme uyumunu su/dozaj düzeniyle eşleştiriyor; dolaşım, bypass ve sensör izinlerini gerçek ürün şeması üzerinden doğruluyoruz.
Kapalı havuzun su yüzeyi, çevre alanı ve tavan hava menfezleri

Kapalı havuzda su yüzeyi, kullanım alanı ve hava menfezleri.

Belirli sürede hedef sıcaklığa ulaşmak

Başlangıç sıcaklığı ve istenen hazır olma süresini alıyoruz. Suya depolanacak ısıyla aynı anda oluşacak kayıpları ayrı hesaplıyoruz. Kaynağın gerçek koşullardaki gücünü ve eşanjör seçimini karşılaştırarak işletmenin hangi çevre ve örtü programında hedef süreyi bekleyebileceğini açıklıyoruz.

  • Başlangıç/hedef sıcaklık
  • Hazır olma süresi
  • Çevre ve örtü koşulları

Seçimi ve Kapsamı Etkileyen Veriler

Kullanım

İncelenen bilgi
Hacim, sıcaklıklar, hazır olma süresi ve örtü
Karara etkisi
Başlangıç gücüyle sürekli işletme yükü ayrı belirlenir.

Kaynak

İncelenen bilgi
Kazan/ısı pompası gerçek sıcaklık ve debisi
Karara etkisi
Eşanjörün yeni koşuldaki aktarımı üretici seçimiyle doğrulanır.

Su

İncelenen bilgi
Kimya, tuz klorlama ve dozaj yerleri
Karara etkisi
Malzeme ve bağlantı uygunluğu model sınırlarıyla eşleştirilir.

Dolaşım

İncelenen bilgi
Filtrasyon, bypass, sensör ve izin sinyalleri
Karara etkisi
Akış ve sıcaklık kontrolü gerçek devre durumlarına göre kurulur.

Sistem Seçiminde Teknik Koşullar

İlk ısınma enerjisi kayıp hesabının yerine geçmez

İlk ısınma için gereken enerji ile günlük sıcaklık koruma yükünü ayrı hesaplıyoruz. Başlangıç ve hedef sıcaklığı, hazır olma süresini ve aynı dönemdeki çevre kayıplarını seçimde birlikte kullanıyoruz.

Buharlaşma ve örtü programı yükü değiştirir

Örtünün gerçek kullanım saatleri buharlaşma ve enerji kayıplarını değiştirir. Havuz kullanımını, çevre koşullarını ve kapalı havuzun nem yönetimini aynı işletme değerlendirmesinde ele alıyoruz.

Eşanjörün kW değeri kaynak sıcaklığına bağlıdır

Eşanjörün aktarabileceği güç kaynak suyu sıcaklığı ve iki devredeki debiye bağlıdır. Mevcut eşanjörü yeni ısı kaynağına bağlamadan önce üretici seçim verileriyle kontrol ediyoruz.

Ters akış montajı gerçek bağlantıda doğrulanır

Havuz ve ısıtma suyu akış yönlerini seçilen ürünün şemasıyla karşılaştırıyoruz. Bypass bulunan sistemlerde toplam dolaşımdan ayrı olarak eşanjörden geçen gerçek debiyi ölçüyoruz.

Malzeme ve dozaj noktası su kimyasına bağlıdır

Su kimyası ve tuz klorlama, eşanjör malzemesi ile dozaj bağlantısını etkiler. Malzeme sınırlarını seçilen modelden alıyor; dozaj noktasını aynı devre planında kontrol ediyoruz.

Dolaşım izni ve sensör yeri gerçek suyu temsil etmeli

Pompa komutu tek başına eşanjörde yeterli akış olduğunu göstermez. Akış iznini, sensör konumunu ve bypass değişiminde ısıtmanın gerçek tepkisini ürünün izin verdiği testlerle doğruluyoruz.

Suya depolanacak ısı

E = ρ × cp × V × ΔT

E
Enerji; birimler uyumlu seçilir
ρ
Su yoğunluğu
cp
Suyun özgül ısısı
V
Su hacmi
ΔT
Hedef ile başlangıç sıcaklığı farkı

E/t ideal başlangıç gücünü verir. Buharlaşma, çevre ve diğer kayıplar ayrıca değerlendirilir; bu hesap cihazın gerçek çalışma koşulundaki kapasitesinin yerine geçmez.

İlk ısınma enerjisi kayıp hesabının yerine geçmez — ayrıntılar

Su hacmiyle sıcaklık artışından depolanacak enerji hesaplanabilir. Bu enerjiyi hedef süreye bölmek yalnız ideal başlangıç gücünü verir; aynı dönemde çevreye kaybedilen ısı ayrıca eklenir. Sürekli sıcaklık koruma yükü farklıdır. Başlangıç ve günlük kullanım koşullarını ayrı tanımlarız. Böylece hızlı sezon açılışı isteğinin kapasiteye etkisi görünür olur; yalnız hacme bağlı tek cihaz önerisi yerine kayıp ve süre ilişkisiyle seçim yapılır.

Kontrol: Su hacmi, sıcaklık artışı ve hedef süre ayrı kaydedilir; eşzamanlı çevre kayıpları ayrıca değerlendirilir.

Buharlaşma ve örtü programı yükü değiştirir — ayrıntılar

Havuz örtüsü, suyun çevreyle etkileşimini ve buharlaşma kayıplarını azaltabilir. Ancak kullanılmadığında aynı etki beklenmez. DOE verileri buharlaşmayı önemli bir enerji kaybı olarak ele alır. Biz örtünün gerçekten ne zaman kapandığını, havuzun kullanım saatlerini ve çevre koşullarını araştırırız. Örtünün kullanımını yük hesabına ve işletme karşılaştırmasına dâhil eder; kapalı havuzun nem yönetimiyle bağlantısını da koordine ederiz.

Kontrol: Örtünün gerçek kullanım saatleri, havuz işletmesi ve çevre koşulları yük/enerji değerlendirmesinde aynı sınırla kaydedilir.

Eşanjörün kW değeri kaynak sıcaklığına bağlıdır — ayrıntılar

Üreticinin yüksek sıcaklıklı kazan devresinde verdiği ısı aktarımı düşük sıcaklıklı yenilenebilir kaynakta aynı olmayabilir. Bowman seçim dokümanları bu koşulları ayrı örnekler olarak gösterir. Kaynağın giriş sıcaklığı ve iki taraftaki akışı gerçek değerlerle seçime veririz. Nominal kapasite kadar izin verilen basınç ve kayıpları da karşılaştırırız. Mevcut eşanjörü sadece havuz hacmiyle yeterli saymadan yeni kaynak koşulunda hesap çıktısını doğrularız.

Kontrol: Eşanjör seçiminde kaynak/havuz sıcaklıkları, iki taraf debileri ve basınç kayıpları üretici çıktısıyla birlikte kontrol edilir.

Ters akış montajı gerçek bağlantıda doğrulanır — ayrıntılar

Bowman kılavuzu eşanjörde havuz ve ısıtma suyu akışlarının karşı yönde kurulmasını tarif eder. Yanlış bağlantı ısı aktarımını etkileyebilir. Bu prensibi seçilen ürünün montaj şemasıyla doğrular, boru etiketlerini gerçek pompa yönleriyle eşleştiririz. Bypass varsa eşanjörden geçen debi ayrıca kontrol edilir. Toplam havuz dolaşımını tek başına eşanjör akışı gibi kabul etmeyerek vana konumlarını ve ölçüm noktalarını şemada açıkça gösteririz.

Kontrol: Gerçek iki taraf akış yönü ve bypass konumu ürün şemasıyla karşılaştırılır; eşanjörden geçen akış ayrı doğrulanır.

Malzeme ve dozaj noktası su kimyasına bağlıdır — ayrıntılar

Tuzlu su veya tuz klorlama, eşanjör malzemesinin uygunluğunu etkiler. Bowman ve Pahlén ürünlerinde farklı malzeme/uygulama seçenekleri bulunur. Kimyasal sınırları seçilen modelden alırız; titanyum adını tüm işletme koşullarında sınırsız uygunluk olarak kullanmayız. Otomatik dozajın eşanjörle ilişkisini üretici şemasında kontrol eder; yoğun kimyasalın yanlış noktadan ürüne ulaşmasını önleyen bağlantı ve işletme düzenini koordine ederiz.

Kontrol: Su/kimya bilgisi, modelin malzeme sınırları ve dozaj bağlantısı üretici dokümanıyla aynı devre planında doğrulanır.

Dolaşım izni ve sensör yeri gerçek suyu temsil etmeli — ayrıntılar

Havuz pompasının komutu, ısıtma bölümünde yeterli akış bulunduğunu her zaman göstermez. Seçilen ısıtıcı veya eşanjör kontrolünün akış izinlerini gerçek ürün üzerinden belirleriz. Sensörün havuz suyunu doğru temsil eden yeri de önemlidir; Bowman giriş tarafı ölçümünü tarif eder. Isıtma, bypass ve filtrasyon durumlarını birlikte test eder; akışın olmadığı veya hatalı sıcaklık bilgisinin bulunduğu durumlarda kontrolün tepkisini, ürünün izin verdiği test kapsamıyla değerlendiririz.

Kontrol: Akış izni, sensör konumu ve ısı kaynağının gerçek tepkisi farklı dolaşım/bypass durumlarında ürün koşullarıyla test edilir.

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa, depolama tankları ve boru hatlarının bulunduğu teknik hacim.

Teklif kapsamı ve örnek teslim kayıtları

Aşağıdaki satırlar kapsam ve kayıt örneğidir; ölçülmüş değer veya fiyat değildir.

KalemTeklifte dahil olarak belirtilecek işAyrı kapsam veya sınır
Isı kaynağı
Gerçek sıcaklık/debide kapasite seçimi ve bağlantı
Yeni cihaz temini ve elektrik/doğalgaz işleri
Eşanjör
Malzeme, debi, akış yönü ve montaj
Mevcut ürünün değişmesi gereksinimi
Havuz dolaşımı
Eşanjör/bypass akış kontrolü ve gerekli revizyon
Filtrasyon ve dozaj ekipmanı temini
Kontrol
Sensör, akış izni ve işletme durumlarının testi
Mevcut otomasyonda ilave arayüz işi
Başlangıç kaydı
Başlangıç sıcaklığı, hedef sıcaklık ve hazır olma süresi
Tarih, çevre ve örtü koşulu ile ölçülen sıcaklıklar
İşletme kaydı
Kaynak/havuz debisi, giriş-çıkış sıcaklıkları ve son ayarlar
Kullanılan ürün seçimi ve kabul dayanağı

Kontroller ve teslim

Havuz ısıtma eşanjörü, boru ve bypass bağlantıları.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Hangi havuz ısıtma ihtiyacınız var?

Sezon açılışı, ısı kaynağı yenilemesi ve zayıf ısınma farklı kontroller gerektirir.

Sezon açılışı

Başlangıç/hedef sıcaklığı ve hazır olma süresiyle ilk ısınma hesabı yapılır; teslimde bu koşullardaki sıcaklık kayıtları izlenir.

Kazan yerine ısı pompası

Mevcut eşanjör modeli ve iki devrenin debisi belirlenir; yeni kaynak sıcaklığındaki aktarım üretici seçimiyle kontrol edilir.

Pompa çalışıyor, havuz az ısınıyor

Eşanjör ve bypass debisi, kaynak sıcaklığı ve sensör konumu aynı çalışma durumunda ölçülür.

Havuz tipi ve eşanjör bağlantıları

Açık havuzda çevre ve örtü; kapalı havuzda bunlara ek olarak hava ve nem koşulları incelenir. Örnek şema devrelerin ilişkisini gösterir, bir ürün montaj talimatı değildir.

Kavramsal eşanjör, bypass ve dozaj düzeni

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Gerçek akış yönü, vana/sensör yeri ve dozaj bağlantısı seçilen ürün şemasıyla doğrulanır.

  1. Isı kaynağı

    Kazan veya ısı pompası devresi

  2. Eşanjör

    Kaynak suyu ile havuz suyunu ayırır

  3. Havuz pompası ve filtrasyon

    Havuz tarafındaki akış

  4. Bypass kolu

    Eşanjörden geçen akış ayrıca kontrol edilir

  5. Dozaj bağlantısı

    Konum ürün ve su kimyası koşuluyla belirlenir

Bağlantılar

  • Isı kaynağı öğesinden Eşanjör öğesine bağlantıAyrı ısıtma devresi
  • Havuz pompası ve filtrasyon öğesinden Eşanjör öğesine bağlantıHavuz devresi
  • Havuz pompası ve filtrasyon öğesinden Bypass kolu öğesine bağlantıAlternatif dolaşım kolu
  • Eşanjör öğesinden Dozaj bağlantısı öğesine bağlantıÜrün şemasına göre ilişki

Sezon açılışı ölçümleri

Başlangıç/hedef sıcaklığı, tarih-saat, çevre ve örtü koşulu aynı kayıt içinde izlenir. Gerçek kaynak/havuz debisi ve sıcaklıklarıyla hedef sürenin koşulları karşılaştırılır.

Yeni kaynağın eşanjör kontrolü

Eşanjör modeli, iki devredeki sıcaklık ve debi ile yeni kaynağın gerçek seçim çıktısı karşılaştırılır. Bypass ve kaynak kontrolü yeni sıcaklık programında doğrulanır.

Zayıf ısınmada akış ve kontrol testi

Eşanjör/bypass debisi, kaynak sıcaklığı ve sensör konumu aynı çalışma durumunda kaydedilir. Su kimyası ve kirlenme geçmişiyle birlikte aktarım ve kontrol sorunu ayrılır.

Kontroller ve Teslim

Devre ve kimya kontrolü

Ürün malzemesini su/kimya verisiyle karşılaştırıyoruz. Dozaj, akış yönü ve bypass bağlantıları gerçek şemayla eşleştirilerek son çizime işleniyor.

İki taraf akış ölçümü

Kaynak ve havuz tarafındaki debi/sıcaklıkları aynı durumda kaydediyoruz. Eşanjör üzerinden geçen gerçek akışı seçim çıktısıyla karşılaştırıyoruz.

Kontrol ve izin testi

Sensör, dolaşım ve ısıtma izinlerini test ediyoruz. Bypass/filtrasyon değişiminde beklenen davranış seçilmiş ürün koşullarıyla gerçek ekipmandan doğrulanıyor.

İşletme kaydı

Başlangıç ve sıcaklık koruma koşullarını açıklıyoruz. Örtü programı, ölçüm ve son ayarlarla bakım bilgilerini işletme temsilcisine kayıtlı biçimde teslim ediyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. DOE — Havuz ısı kayıpları ve örtü kullanımı, Bölüm 7.6 / sayfa 112
  2. Bowman — Eşanjör debisi, karşı akış ve kimyasal dozaj yerleşimi
  3. Pahlén — Titanyum havuz eşanjörü uygulama koşulları
  4. Pahlén — Isıtıcı akış izni ve aşırı ısınma kontrolü
  5. Grundfos — Isı, su özelliği ve debi ilişkisi

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Havuz hacmi cihaz seçmek için yeterli mi?

Hedef sıcaklık, ilk ısınma süresi ve çevre kayıpları da gerekir. Açık/kapalı kullanım ve örtü programı işletme yükünü değiştirir. Hacimden depolanacak enerji hesaplanabilir; cihaz seçimi bununla tamamlanmaz. Gerçek kaynak koşulunu ve eşanjör aktarımını birlikte karşılaştırırız. Başlangıç ve sürekli sıcaklık koruma ihtiyaçlarını ayrı gösteririz.

Kazan eşanjörü ısı pompasıyla aynı gücü verir mi?

Daha düşük kaynak sıcaklığı ısı aktarımını değiştirebilir. Mevcut ürünün seçim verisini yeni sıcaklık ve iki taraf akışıyla değerlendirmek gerekir. Nominal kazan kapasitesini yeni kaynağa taşımayız. Eşanjör, bypass ve pompa düzenini birlikte inceleriz. Gerekli revizyon gerçek üretici hesabı ve saha ölçümleriyle belirlenir.

Havuz pompası çalışırken neden az ısınıyor?

Eşanjörden geçen gerçek akış toplam havuz dolaşımından farklı olabilir. Bypass, kaynak debisi, akış yönü ve sensör yeri kontrol edilir. Kirlenme ve su kimyası geçmişi de incelenir. Ölçümleri aynı çalışma koşulunda toplamak aktarım veya kontrol sorununu ayırır. Kapasiteyi artırmadan önce akış ve kontrol sorunlarını inceleriz.

Tuz klorlama malzeme seçimini etkiler mi?

Evet; eşanjörün su tarafı seçilen ürünün kimya ve malzeme koşullarıyla uyumlu olmalıdır. Farklı malzeme seçenekleri aynı uygulamaya otomatik uygun değildir. Tuz/kimya bilgilerini ve dozaj yerini inceleriz. Üretici sınırlarını kullanır; bir malzeme adından tüm kullanım durumları için sınırsız dayanım sonucu çıkarılmaz.

Örtü neden ısıtma keşfinde soruluyor?

Örtü buharlaşma ve enerji kaybını etkileyebilir; gerçek kullanım saatleri önemlidir. Hiç kapanmayan örtünün tasarımda sürekli kullanıldığı varsayılmaz. Çevre ve işletme profiliyle birlikte yük hesabına girer. Sonrasında aynı koşullarda tüketim/işletme kıyası yapılır. Genel bir tasarruf yüzdesi yerine havuzun gerçek davranışını değerlendirmek gerekir.
