Isıtma Sistemleri

Radyatörlü Merkezi Isıtma Sistemleri

Radyatörleri odaların ısı kaybına ve gerçek su sıcaklığına göre seçip uyguluyoruz. Mevcut kaynak dönüşümünde ürün kapasitesini yeniden kontrol ediyor; sensör, vana ve su dağılımını ölçerek sistemi işletme ayarlarıyla teslim ediyoruz.

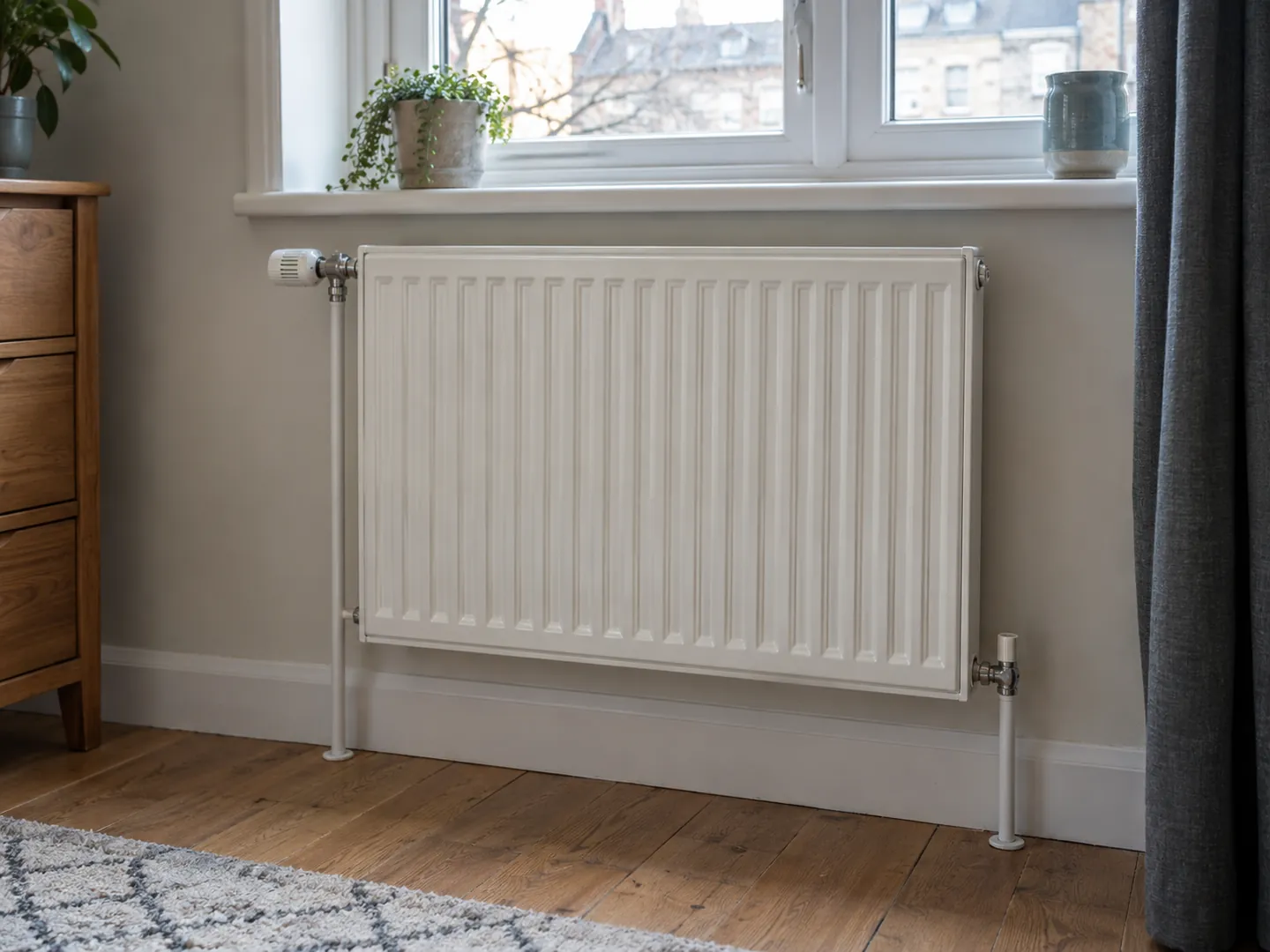

Temsili merkezi radyatör ısıtmasında termostatik vana, dönüş vanası ve ayrı bina kolonları
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Radyatörlü merkezi ısıtma kapsamı

Radyatör boyu, kaynak gücü ve dağıtım kontrolü aynı çalışma koşullarında değerlendirilir.

Hizmette ele alınan işler

  • Oda ısı kaybı ve ürün kapasitesinin sıcaklık programıyla karşılaştırılması
  • Radyatör/boru bağlantısı, vana-sensör ve kolon düzeninin seçimi
  • Debi, sensör ve kısmi yük kontrolleri
  • Son kaynak, vana ve işletme ayarlarının teslimi

Kapsamın sınırları

  • Mevcut kaynağın değişimi ve radyatörlerin yenilenmesi teklifte ayrı kapsam olarak gösterilir.
  • Ürün kapasite tablosu ve düzeltme yöntemi modele özeldir.
  • Merkezi kazan projesi radyatör uygulamasını kendi başına doğrulamaz.

Terminal ve kontrol kapsamı birlikte fiyatlanır

Radyatör sayısı ve boyu kadar gerçek sıcaklık programındaki ürün seçimi, vana/sensör ve kolon düzeni maliyeti etkiler. Mevcut tesiste boru bağlantısı, hava/kir hazırlığı ve erişim ayrıca incelenir. Kaynak dönüşümü varsa terminal yeterliliği ve balans aynı kapsamda değerlendirilir. Teklifte ürün kapasite koşullarını ve uygulama/test kalemlerini açık göstererek yalnız panel uzunluğuna göre yapılan karşılaştırmayı teknik açıdan anlamlı hâle getiririz.

  • Mahal yükü ve gerçek ürün kapasitesi
  • Vana/sensör ve basınç düzenleme
  • Boru bağlantısı/erişim ve ön hazırlık
  • Balans, kontrol ve kaynak ayar testleri

Teklif İçin Gerekli Bilgiler

  • Mahal kayıp ve kullanım verileri
  • Radyatör ürün kodları ve sıcaklık programı
  • Pompa, kolon, vana/sensör düzeni
  • Şikâyet ve bakım/balans kayıtları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Radyatörün katalog gücü belirli su ve oda sıcaklıklarına dayanır. Merkezi kaynağı veya kontrol eğrisini değiştirmek bu gücü etkileyebilir. Aynı panel boyunun farklı sıcaklık programında aynı yükü karşılayacağını varsaymayız. Ürün kodunu ve montaj koşulunu belirleyerek gerçek mahal kaybıyla seçim verisini eşleştiririz. Böylece kazan büyütmekle terminalin gerçek aktarım sınırını birbirinden ayırır; hangi mahalde hangi iyileştirmenin anlamlı olduğunu gösteririz.

Termostatik vana mahallin sıcaklık tepkisini yönetirken ön ayar ve basınç düzenleme su dağılımına hizmet eder. Bu işlevler aynı şey değildir. Birkaç vana kapandığında kalan kolların basıncı değişebilir. Pompa, kolon ve terminal kontrollerini birlikte inceleriz. Sensörün hava akışını engelleyen perde veya kaplama da kontrolü etkileyebilir. Keşifte gerçek kullanım ve yerleşimi alıp kapasite, akış ve kontrol ölçümlerini aynı çalışma koşulunda karşılaştırırız.

Mahal yükünü ürünle eşleştiriyoruz
Radyatör kodunu gerçek sıcaklık programında değerlendiriyor; katalogdaki nominal gücü bütün işletme koşulları için aynı kapasite kabul etmiyoruz.
İki farklı ΔT'yi ayırıyoruz
Su gidiş-dönüş farkıyla radyatörün ortalama su sıcaklığı ile oda sıcaklığı arasındaki farkı farklı hesaplarda kullanıyor; kapasite düzeltmesini debi hesabıyla karıştırmıyoruz.
Kontrol ve dağıtımı birlikte ölçüyoruz
Termostatik sensör, vana ayarı ve kısmi yük basıncını inceliyor; mahal tepkisiyle terminal akışını aynı çalışma durumunda kaydediyoruz.

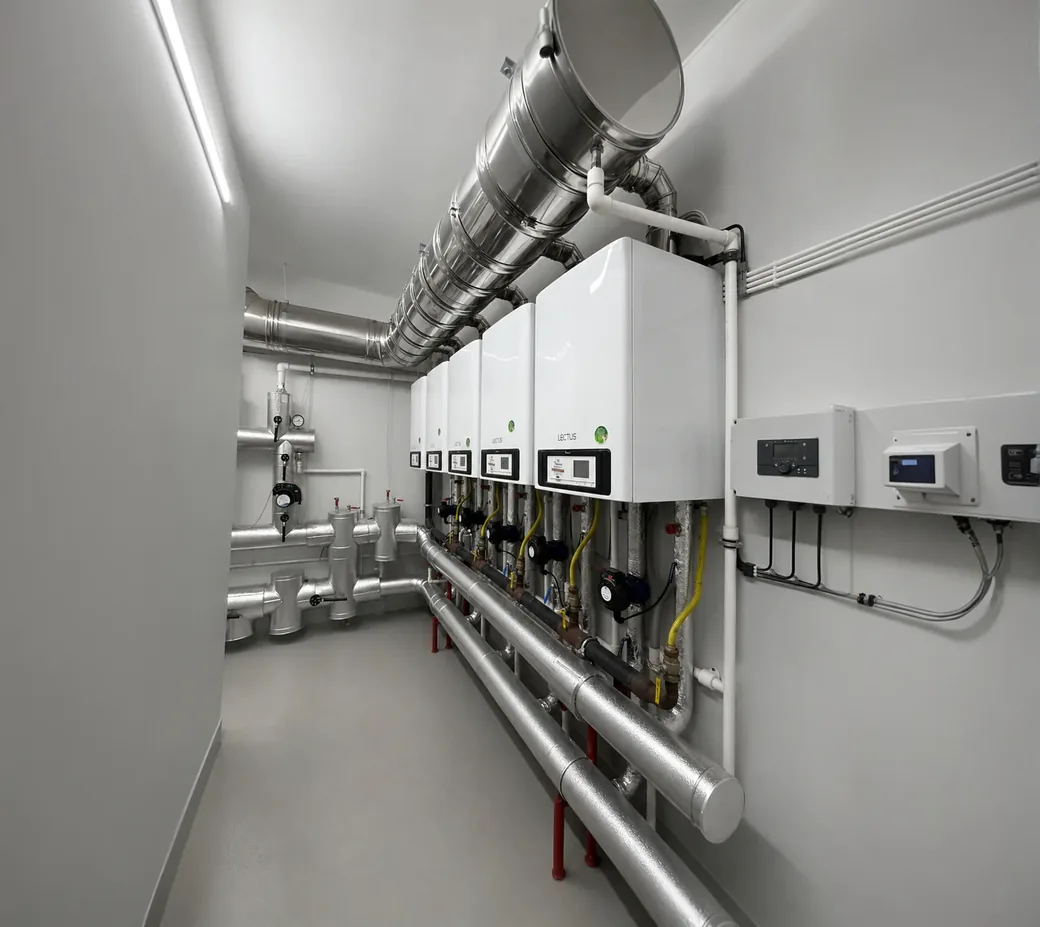

Kaskad kazanları ve ortak tesisat kolektörlerini kurduk.
SCA uygulama fotoğrafı

Nuvola Park — merkezi kazan ve ortak kolektör montajı; proje kaydı merkezi ve yerden ısıtma kapsamını doğrular.

Nuvola Park

Su sıcaklığı düşürülecekken

Yeni kaynağın sıcaklık programını mevcut radyatörün üretici verisiyle karşılaştırıyoruz. Mahal yükünü ve montaj koşulunu inceliyoruz. Yetersiz terminalleri ayırarak her radyatörü aynı ölçüde büyütmek yerine ürün, balans ve kontrol üzerinde gereken gerçek revizyonu belirliyoruz.

  • Yeni sıcaklık programı
  • Radyatör kodu/kapasite düzeltmesi
  • Mahal ısı kaybı

Örnek düşük sıcaklıkta radyatör seçim kaydı

Örnek tablo, kaynak dönüşümünde her oda için kontrol edilen alanları gösterir. Rakam veya sonuçlar gerçek keşif ve üretici verisiyle doldurulur.

Oda / ısı kaybıRadyatör koduYeni sıcaklık programındaki güçGereken müdahale
Gerçek oda kodu ve tasarım ısı kaybı
Mevcut ürünün tip, kod ve ölçüsü
Yeni gidiş/dönüş ve oda sıcaklığıyla üretici kapasite hesabı
Yeterli ürün, ürün revizyonu veya yük azaltma değerlendirmesi
Ölçülen konfor sorunu bulunan oda
Vana ve sensör birleşimi
Debi, sıcaklık ve ürün kapasitesinin birlikte kontrolü
Hava/kir, balans, sensör veya kaynak ayarı gereksinimi

Seçimi ve Kapsamı Etkileyen Veriler

Mahal

İncelenen bilgi
Isı kaybı, kullanım ve oda sıcaklık hedefi
Karara etkisi
Gerçek ürün kapasitesinin karşılaması gereken yük belirlenir.

Sıcaklık

İncelenen bilgi
Gidiş/dönüş ve üretici kapasite yöntemi
Karara etkisi
Terminal kapasite düzeltmesiyle su debisi ayrı hesaplanır.

Vana

İncelenen bilgi
Ürün/sensör kodu, hedef debi ve Δp
Karara etkisi
Ön ayar ve sıcaklık kontrolü uygun kombinasyonla seçilir.

Kısmi yük

İncelenen bilgi
Vana kapanması, pompa ve kolon davranışı
Karara etkisi
Basınç düzenleme ve teslim testleri gerçek kullanım durumlarına göre belirlenir.

Sistem Seçiminde Teknik Koşullar

Katalog kapasitesi gerçek sıcaklıkla düzeltilir

Radyatör gücü ürün kodu ile gerçek su ve oda sıcaklıklarına bağlıdır. Düşük sıcaklık programında kapasiteyi üretici tablosuyla düzeltip odanın ısı kaybıyla karşılaştırıyoruz.

Su ΔT'si ile radyatör ΔT'si farklıdır

Su gidiş-dönüş farkı debi hesabında; suyun ortalama sıcaklığı ile oda farkı radyatör kapasitesinde kullanılır. 75/65/20 örneğinde bu farklar sırasıyla 10 K ve 50 K olur.

Termostatik vana sensörü oda sıcaklığını doğru ölçmelidir

Perde veya kaplama sensör çevresindeki hava akışını engellerse yerel sıcaklık oda koşulundan farklı olabilir. Sensör konumu, vana uyumu ve gerçek oda sıcaklığını birlikte kontrol ediyoruz.

Ön ayar ile oda sıcaklık kontrolü aynı iş değildir

Vana ön ayarı su akışını, termostatik eleman oda sıcaklığını yönetir. Her radyatörün hedef debisini ve vana-sensör birleşimini ürün verisinden ayrı doğruluyoruz.

Vanalar kapanırken basınç davranışı izlenir

Bazı vanalar kapanınca kalan radyatörlerin basınç farkı ve debisi değişebilir. Pompa/kolon kontrolünü ve varsa dinamik vananın çalışma aralığını kısmi yükte ölçüyoruz.

Düşük sıcaklık hedefi terminal kapasitesiyle birlikte kurulur

Düşük kaynak sıcaklığı hedefi mevcut radyatörlerin oda yükünü karşılamasıyla birlikte değerlendirilir. Ürün kapasitesi, gereken debi ve kontrol ayarıyla hangi odada müdahale gerektiğini belirliyoruz.

Ürüne bağlı radyatör kapasite düzeltmesi

Φ = Φn × (ΔTrad / ΔTn)^n

Φ
Gerçek koşuldaki radyatör gücü
Φn
Üretici referans gücü
ΔTrad
Üreticinin yöntemine göre su-oda sıcaklık farkı
ΔTn
Aynı yöntemde referans fark
n
Seçilen ürünün üretici üssü

Ürün tablosu/yöntemi kullanılır; n tüm radyatörlere aynı verilmez. Bu ΔT gidiş-dönüş su farkı değildir.

Katalog kapasitesi gerçek sıcaklıkla düzeltilir — ayrıntılar

Üretici radyatörün gücünü belirli su ve oda koşulunda verir. Daha düşük sıcaklıkta aynı ürünün kapasitesi azalabilir; düzeltme seçilmiş ürünün tablosu veya üssüyle yapılır. Stelrad ve Purmo dokümanları bu ilişkiyi gösterir. Biz ürün kodu ve mahal ısı kaybını gerçek sıcaklık programıyla eşleştiririz. Metre başına verilen genel bir radyatör gücünü her ürün için kullanmayız; bağlantı ve montajın etkisini seçilmiş model koşullarında doğrularız.

Kontrol: Ürün kodu ve gerçek su/oda sıcaklıkları üretici kapasite tablosuyla karşılaştırılır; mahal yükü aynı koşulda değerlendirilir.

Su ΔT'si ile radyatör ΔT'si farklıdır — ayrıntılar

Debi hesabında kullanılan fark gidiş ve dönüş suyu arasındadır. Radyatör kapasite düzeltmesindeki sıcaklık farkı ise suyla oda arasındaki ilişkiyi anlatır. Örneğin 75/65/20 sıcaklıklarında aritmetik ortalama yaklaşımında radyatör farkı 50 K, su farkı 10 K olur. Bu örnek zorunlu tasarım programı değildir. Üreticinin kullandığı yöntemle kapasiteyi, sıvı ısı taşıma ilişkisiyle debiyi ayrı hesaplayarak iki değerin modelde karışmasını önleriz.

Kontrol: Kapasite farkı ile gidiş-dönüş su farkı hesap tablolarında ayrı sembol ve kullanım amacıyla gösterilir.

Termostatik vana sensörü oda sıcaklığını doğru ölçmelidir — ayrıntılar

Sensörün çevresindeki hava akışı mahallin gerçek sıcaklığını temsil etmelidir. Perde veya kaplama sensörü kapatırsa yerel koşul farklı olabilir. Danfoss talimatı bu nedenle sensör çevresindeki serbest hava akışını vurgular. Sensör ve vana uyumunu ürün koduyla kontrol ederiz. Kullanıcının ayarını yükseltmesini otomatik kapasite eksikliği gibi yorumlamadan sensör yeri, vana hareketi ve gerçek mahal sıcaklığını birlikte inceleriz.

Kontrol: Sensör konumu, hava akışı ve vana uyumu kontrol edilir; yerel ölçümle mahal sıcaklığı aynı durumda karşılaştırılır.

Ön ayar ile oda sıcaklık kontrolü aynı iş değildir — ayrıntılar

Vananın ön ayarı hedef su akışını sınırlar; termostatik eleman mahal talebine göre kontrol yapar. İki işlevi ayrı değerlendiririz. Tasarım debisini mahal/ürün yükünden alır, seçilmiş vana-sensör kombinasyonunun teknik verisiyle ön ayarı doğrularız. Aynı numarayı her radyatöre vermek doğru hedef anlamına gelmez. Üreticinin izin verdiği aralıkları ve gerçek basınç koşulunu kullanarak terminal kapasitesiyle kontrolü birlikte eşleştiririz.

Kontrol: Hedef debi, vana/sensör kodu ve ön ayar teknik verisiyle doğrulanır; her terminal için ayrı kaydedilir.

Vanalar kapanırken basınç davranışı izlenir — ayrıntılar

Değişken talepte bazı radyatör vanaları kapanır; kalan devrelerde basınç farkı değişebilir. Bu durum kontrol ve ses açısından önemlidir. Pompa veya kolon düzenleme yaklaşımını gerçek sistemle inceleriz. Dinamik ürün seçilmişse gerekli çalışma aralığını doğrularız. Bütün terminaller açıkken yapılan ayarı son kabul saymadan kısmi yükte kalan radyatörleri test eder; ölçülen akış ve mahal tepkisini aynı kullanım durumunda kaydederiz.

Kontrol: Kısmi yükte kalan vana/kolon basınçları ve akışlar ölçülür; düzenleyici çalışma aralığı gerçek ürünle karşılaştırılır.

Düşük sıcaklık hedefi terminal kapasitesiyle birlikte kurulur — ayrıntılar

Kaynağın daha düşük gidiş sıcaklığında çalışması enerji yaklaşımının parçası olabilir; ancak radyatörlerin mahal yükünü bu durumda karşılayabilmesi gerekir. Ürün düzeltmesi ve bina kaybını birlikte inceleriz. Gereken debiyi artırmak terminalin sınırlı sıcaklık farkını her koşulda telafi etmez. Soğuk ve ılıman dönemlerde kontrol hedeflerini ayrı değerlendirerek kaynak eğrisini uygun terminallerle eşleştirir; tüm mahallere aynı programı incelemeden uygulamayız.

Kontrol: Kaynak sıcaklık hedefleri gerçek terminal kapasitesi ve mahal yüküyle karşılaştırılır; debi/kontrol etkisi ölçümle doğrulanır.

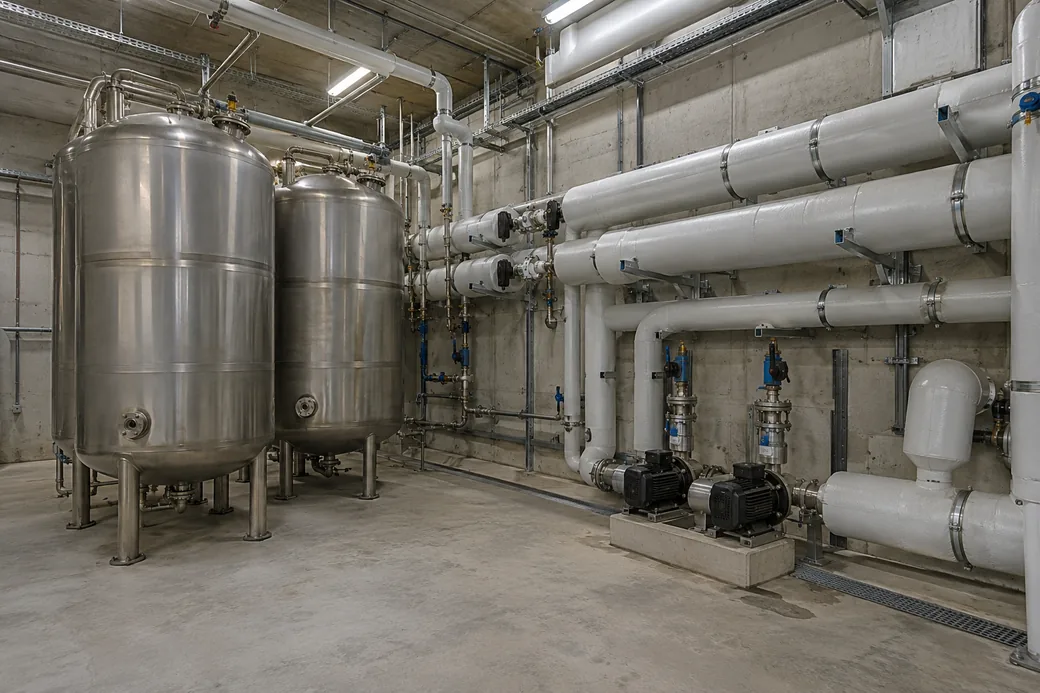

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa, depolama tankları ve boru hatlarının bulunduğu teknik hacim. Radyatör sensörü montajına ilişkin değerlendirme ayrı yapılır.

Kontroller ve teslim

Panel radyatörün vana ve boru bağlantıları.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

İki sıcaklık farkı: 75/65/20 örneği

Bu örnek zorunlu tasarım sıcaklığı değildir. Üreticinin yöntemi korunarak suyun taşıdığı ısı ile radyatör kapasitesi ayrı hesaplanır.

Gidiş-dönüş su farkı: 10 K

75 °C gidiş − 65 °C dönüş = 10 K. Debi hesabında suyun iki sıcaklığı arasındaki fark kullanılır.

Ortalama su-oda farkı: 50 K

(75 + 65) / 2 − 20 = 50 K. Aritmetik ortalama örneğinde radyatör kapasitesi için kullanılan su-oda farkıdır; ürünün hesap yöntemi ayrıca doğrulanır.

Sensörün serbest hava ile ölçmesi

Nuvola Park kartı merkezi kazan ve yerden ısıtma uygulaması olarak gösterilir. Sensör yerleşimi karşılaştırması aşağıdaki kontrol noktalarını esas alır.

Yerleşim durumuKontrol edilecek etkiDoğrulama
Perde veya kaplama arkasında sensör
Yerel hava ile oda sıcaklığının farklılaşması
Perde/kaplama konumu ve aynı anda oda-sensör çevresi ölçümü
Üretici koşuluna uygun açık sensör çevresi
Serbest hava akışı ve vana-sensör uyumu
Ürün kodu, montaj talimatı ve oda sıcaklığı tepkisi

Bu karşılaştırma gerçek montaj fotoğrafı değildir; modelin sensör yaklaşımı üretici talimatına göre seçilir.

Kontroller ve Teslim

Ürün ve yük doğrulaması

Mahal yükünü radyatör kodu ve sıcaklık programıyla karşılaştırıyoruz. Bağlantı ve montaj koşulları seçilmiş ürün talimatıyla doğrulanıyor.

Debi ve vana kontrolü

Terminal hedeflerini vana/sensör verisiyle eşleştiriyoruz. Başlangıç hava/kir ve vana durumunu kontrol edip gerçek dolaşım ölçümlerini kaydediyoruz.

Kısmi yük ve sensör testi

Vanaların talep değişimindeki tepkisini ve sensörün temsil ettiği koşulu inceliyoruz. Pompa/kolon düzenlemesiyle kalan terminal akışları birlikte doğrulanıyor.

Kaynak ve işletme ayarları

Son sıcaklık/akış ve kontrol ayarlarını teslim ediyoruz. Kaynak programıyla terminal sonuçlarını birlikte açıklayarak işletmenin izleyebileceği kayıt oluşturuyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Stelrad — Sıcaklık farkı kapasite düzeltmesi
  2. Purmo — Delta radyatör kapasite hesabı ve ürüne bağlı üs
  3. Grundfos — Isı yükü ve su debisi hesabı
  4. Danfoss — Sensör/vananın teknik kombinasyonu
  5. Danfoss — Dinamik radyatör vana yaklaşımı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Radyatörün metre uzunluğu kapasiteyi belirler mi?

Boyut önemlidir; ürün tipi ve kapasitenin verildiği sıcaklık koşulları da gerekir. Aynı uzunluk farklı panel veya programda farklı güç sağlar. Ürün kodunu gerçek gidiş/dönüş ve oda sıcaklığıyla karşılaştırırız. Mahal kaybı bu koşulda değerlendirilir; genel bir metre başı güç bütün merkezi sistemlerin seçimini tamamlamaz.

Katalog ΔT50 ile suyun 10 derece farkı aynı mı?

Hayır; kapasite düzeltmesindeki fark suyla oda arasındaki ilişkiyi, debi hesabındaki fark ise gidiş-dönüş suyunu anlatır. Üreticinin kapasite yöntemini kullanıp iki hesabı ayrı tutarız. Bu ayrım düşük sıcaklığa geçişte önemlidir. Yanlış ΔT kullanılması hem terminal kapasitesini hem gereken dolaşımı yanlış değerlendirmeye yol açabilir.

Perde termostatik vanayı etkileyebilir mi?

Sensörün hava akışı engellenirse okuduğu yerel koşul mahalden farklı olabilir. Perde veya kaplama konumu kontrol edilir. Ürünün izin verdiği sensör yaklaşımı seçilir ve gerçek mahal sıcaklığıyla vana tepkisi karşılaştırılır. Kullanıcının ayarı artırması tek başına kazan veya radyatör kapasitesinin eksik olduğunu göstermez.

Isı pompasına geçerken bütün radyatörler değişir mi?

Yeni su sıcaklığında mevcut ürün kapasitesiyle mahal kaybı karşılaştırılır. Bazı terminaller yeterli, bazıları yetersiz olabilir. Ürün verisi ve gerçek kontrol/dolaşım incelenmeden tümünü değiştirme kararı vermeyiz. Kaynak programı, terminal revizyonu ve balansı birlikte değerlendirerek hangi müdahalenin gerçekten gerekli olduğunu gösteririz.

Vanalar kapanınca oluşan ses nasıl incelenir?

Kalan terminallerdeki basınç ve akış değişimi pompa/kolon düzeniyle birlikte ölçülür. Vana ürünü ve çalışma aralığı kontrol edilir. Tam yükteki ayarı tek başına yeterli saymayız. Kısmi yük ölçümleriyle kontrol tepkisini karşılaştırır; gereksiz pompa basmasını veya uygun düzenleme ihtiyacını gerçek devre koşulundan çıkarırız.
