Gerçek oda planı
Sahadaki bölümleme ve kullanım koşulları, eski çizimin doğru olduğu varsayılmadan kayıt altına alınır.
VRF Klima Sistemleri
VRF Oda Hacmi ve Soğutkan Güvenlik Tasarım İncelemesi
Oda değiştiğinde tesisatın güvenlik tasarımını da yeniden değerlendirin.
Bir ofisi küçük odalara bölmek veya otelin oda planını değiştirmek, mevcut VRF tasarımının dayandığı koşulları değiştirebilir. Bu inceleme; oda geometrisi, bağlı soğutkan devresi ve seçilen ürünün güvenlik gereksinimlerini birlikte ele alır. Mimari kararlarla cihaz ve koruyucu ekipman kararları aynı değerlendirme dosyasında buluşur.
Belirli ürünün koşulları
Soğutkan bilgisi ve güvenlik gereksinimleri, tesisatta bulunan gerçek modelin güncel teknik belgeleriyle eşleştirilir.
İzlenebilir tasarım kararı
Değerlendirmenin hangi bilgiye dayandığı, hangi revizyonu gerektirdiği ve açık kalan noktaları dosyada görünür olur.
İhtiyacınızdan Çalışan Sisteme.
VRF tasarımında oda planı yalnız iç ünitenin nerede duracağını göstermez. Bir devreye bağlı mahaller, gerçek kullanım düzeni ve üreticiye özgü güvenlik koşulları da planın parçasıdır. Sonradan yapılan bölmeler, kapatılan açıklıklar veya değiştirilen cihazlar eski dosyada bulunmayabilir. İnceleme önce bu farkları görünür kılar; ardından hangi ürün belgesinin ve hangi proje koşulunun yeniden değerlendirilmesi gerektiğini belirler.
Çalışmanın kapsamı, mevcut bir kaçak arızasını bulmaktan farklıdır. Amaç tasarımın oda ve devre koşullarıyla uyumunu incelemek, eksik bilgiyi ayırmak ve gerekli revizyon kararını teknik dosyaya dönüştürmektir. Belirli bir soğutkan ya da model için tanımlanmış şartlar tüm VRF ürünlerine genellenmez. Sonuç dosyasında incelenen cihazlar, veri kaynakları, mimari değişiklikler ve kararı etkileyen belirsizlikler ayrı gösterilir.
Açık alanın küçük odalara bölünmesi
Yeni toplantı ve çalışma odaları, önceki açık ofis planından farklı bir mahal düzeni oluşturur. İnceleme bölmelerin gerçek konumunu, iç ünite bağlantılarını ve ilgili devrenin bilgilerini karşılaştırır. Eski tesisatın yalnız çalışıyor olmasına bakılarak yeni mimari düzen için uygun kabul edilmesi önlenir.
- Yeni bölmelerin işlenmiş planı
- İç ünite ve devre eşleşmesi
- Ürün koşullarının yeniden değerlendirilmesi
Oda kullanımının veya bağlantısının değişmesi
Bir süitin iki odaya ayrılması, oda birleştirilmesi veya iç ünite değişimi proje verisini etkiler. Çalışma mevcut konaklama düzenini ve ilgili ekipman listesini aynı dosyada inceler. Tasarım kararları, oda adının veya numarasının değişmesinden bağımsız olarak gerçek geometri ve bağlantı üzerinden verilir.
- Güncel oda kullanım listesi
- Gerçek cihaz model bilgisi
- Önceki ve yeni planın farkları
Devre bilgisinin net olmadığı bina
Eski çizim veya cihaz kayıtları eksik olduğunda inceleme doğrulanabilen bilgiyle başlar. Görülen ekipman ve erişilebilir hat ilişkileri kaydedilir; bilinmeyen bölüm için ilave çalışma tanımlanır. Eksik veri, dosyada tamamlanmış bir güvenlik hesabı veya kesin uygunluk sonucu gibi gösterilmez.
- Doğrulanan saha envanteri
- Eksik devre ve ürün bilgileri
- Tamamlama işlerinin kapsamı
Sahada Sonucu Belirleyen Detaylar.

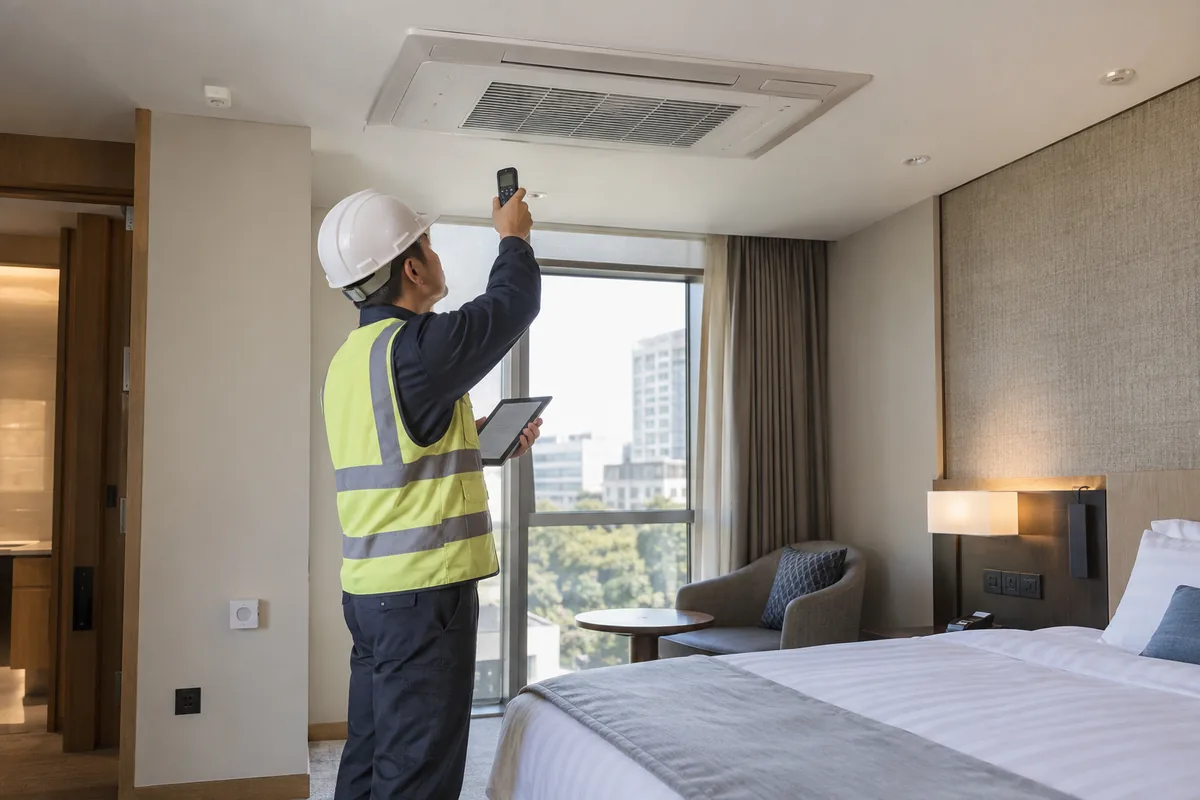

Oda geometrisi ve kullanım kaydı
İnceleme güncel mimari planın sahayla karşılaştırılmasıyla başlar. Bölmeler, kapılar ve oda kullanımındaki değişiklikler eski tasarımın hangi koşullarını etkilediği açısından kaydedilir. Ürün belgesinde değerlendirmeye katılan alan veya hacmin nasıl tanımlandığı ayrıca incelenir. Ölçülmeyen ya da erişilemeyen bölümün değeri varsayımla kesinleştirilmez; değerlendirme dosyası doğrulanan bilgi ile eksik bilgiyi açıkça ayırır.
Kontrol Noktası
Güvenlik incelemesinde kullanılan oda bilgisi güncel saha durumuyla eşleşiyor mu?
Soğutkan devresinin tanımlanması
Her iç ünitenin hangi sisteme bağlı olduğu ve değerlendirmeye esas soğutkan bilgisinin nereden geldiği belirlenir. Cihaz etiketi, ürün belgesi, uygulama kaydı ve mevcut devre çizimi birlikte incelenir. Önceki tadilatların bu ilişkiyi değiştirip değiştirmediği araştırılır. Bilinmeyen bağlantı veya şarj bilgisi tek bir genel katsayıyla tamamlanmış kabul edilmez; gerekli doğrulama işi ayrı kapsam olarak yazılır.
Kontrol Noktası
İncelenen oda, gerçek cihaz ve ilgili devre bilgisi aynı kayıtta izlenebiliyor mu?
Üretici gereksiniminin doğru ürüne uygulanması
Oda ve soğutkan değerlendirmesi için kullanılan dokümanın gerçek ürün ailesine, soğutkana ve kurulum düzenine ait olması gerekir. Başka bir marka veya serinin sınırları mevcut cihaz için otomatik ölçüt değildir. İnceleme ürün belgelerinin sürümünü ve kapsamını kaydeder. Üretici açıklaması gerektiren bir durum varsa bu ihtiyaç dosyada belirtilir; genel internet tablosu tek başına uygunluk kanıtı olarak sunulmaz.
Kontrol Noktası
Referans verilen güvenlik koşulları tesisatta bulunan ürün ve kurulum düzenine ait mi?
Koruyucu ekipman ve arayüz incelemesi
Bazı ürün ailelerinde belirli kurulumlar için algılama, alarm veya devreyi sınırlayan ek işlevler bulunabilir. Bu özelliklerin mevcut cihaz tarafından desteklenmesi ve proje düzenine nasıl uygulandığı kendi ürün dokümanıyla doğrulanır. İnceleme hangi ekipmanın gerçekten kurulu olduğunu ve hangi işlevin yalnız planlandığını ayırır. Bir sensörün görülmesi, bütün güvenlik koşullarının karşılandığı sonucuna dönüştürülmez; bağlantı ve kabul kapsamı ayrıca değerlendirilir.
Kontrol Noktası
Gerekli işlevler ile sahada doğrulanan ekipman ve bağlantılar eşleştirilmiş mi?
Mimari ve mekanik revizyon seçenekleri
Değerlendirme sonucu yalnız cihaz sayısını değiştirmeye indirgenmez. Oda düzeni, devre ilişkisi ve ürünün izin verdiği çözüm seçenekleri birlikte karşılaştırılır. Her seçeneğin hangi mimari veya mekanik müdahaleyi gerektirdiği gösterilir. İşletmenin kesinti koşulu ve gelecekteki tadilat planı da karara katılır. Seçilmeyen seçeneklerin neden uygun görülmediği kısa gerekçeyle kaydedilerek sonraki revizyonlar için anlaşılır bir karar geçmişi oluşturulur.
Kontrol Noktası
Önerilen revizyonun oda planı, ürün koşulu ve uygulama kapsamı birlikte gösterilmiş mi?
Değerlendirme ve kabul dosyası
Teslim dosyası incelenen mahalleri, ürün listesini, kullanılan belgeleri ve değerlendirme sonucunu birbirine bağlar. Uygulama değişikliği gerekiyorsa bunun kabul kontrolleri ayrı planlanır. Tasarım incelemesiyle tamamlanmış saha uygulaması aynı aşama gibi sunulmaz. Sonraki oda veya cihaz değişikliklerinde hangi verilerin yeniden kontrol edilmesi gerektiği işletmeye aktarılır; açık kalan bilgi veya iş dosyada kapanmış kabul edilmez.
Kontrol Noktası
Tasarım kararı, yapılacak işler ve tamamlanmış kontroller ayrı statülerle teslim edilmiş mi?
Hangi Veri, Hangi Kararı Değiştirir?
Oda düzeni
- Keşifte İncelediğimiz
- Güncel ölçüler, bölmeler ve gerçek kullanım.
- Uygulamaya Etkisi
- Değerlendirmeye esas mahal koşullarını belirler.
Devre ve soğutkan
- Keşifte İncelediğimiz
- Gerçek cihaz modeli, devre ilişkisi ve doğrulanmış ürün bilgisi.
- Uygulamaya Etkisi
- Hangi üretici gereksinimlerinin inceleneceğini değiştirir.
Koruyucu işlevler
- Keşifte İncelediğimiz
- Kurulu ekipman, desteklenen arayüz ve kabul kayıtları.
- Uygulamaya Etkisi
- Eksik revizyon veya kontrol kalemlerinin kapsamını ortaya koyar.
Tadilat aşaması
- Keşifte İncelediğimiz
- Mimari kararların kesinliği ve işletmenin erişim koşulları.
- Uygulamaya Etkisi
- İnceleme, revizyon ve kabul işlerinin sırasını etkiler.
İşin Kapsamına Göre Kontrol ve Teslim.
Veri doğrulaması
Oda planı, cihaz modeli ve devre bilgisi değerlendirme dosyasındaki kayıtlarla karşılaştırılır.
Revizyon kapsamı
Gerekli müdahaleler ve bu müdahalelerin sorumluları uygulama öncesinde belirlenir.
İşlev kabulü
Uygulanan koruyucu işlevler gerçek ürün belgesi ve kararlaştırılan kabul kapsamı üzerinden kontrol edilir.
Değişiklik kaydı
İşletmeye güncel plan ve sonraki tadilatlarda yeniden değerlendirilmesi gereken bilgiler aktarılır.
Karar Vermeden Önce.
Bu inceleme kaçak tespitiyle aynı hizmet mi?
Hayır. Kaçak tespiti mevcut arıza ve tesisat onarımına yönelir. Bu çalışma oda geometrisi, devre bilgisi ve üretici gereksinimlerinin tasarım açısından birlikte incelenmesine odaklanır; uygulama gereksinimi ayrıca belirlenir.
Ofisi bölmek mevcut VRF projesini etkileyebilir mi?
Evet, bölümleme tasarımın dayandığı mahal koşullarını değiştirebilir. Etkinin ne olduğu gerçek oda planı, cihaz ve devre bilgisiyle değerlendirilir; yalnız bölme yapıldığı için otomatik uygunluk veya uygunsuzluk kararı verilmez.
Her VRF için aynı oda hacmi sınırı kullanılabilir mi?
Hayır. İnceleme gerçek ürün ailesi, soğutkan ve kurulum düzeninin belgelerine dayanmalıdır. Başka bir modele ait genel sınırın kullanılması, incelenen tesisat için doğru bir tasarım değerlendirmesi oluşturmaz.
Kaçak sensörü varsa başka kontrole gerek kalmaz mı?
Bir sensörün bulunması bütün gereksinimlerin karşılandığını tek başına göstermez. Ürünün desteklediği işlevler, kurulum koşulları, arayüzler ve gerekli kabul kayıtları birlikte incelenerek hangi noktaların doğrulandığı dosyada ayrı gösterilir.
Mevcut çizimler eksikse çalışmaya başlanabilir mi?
Evet, erişilebilir saha bilgisiyle bir envanter oluşturulabilir. Ancak eksik devre, ürün veya oda bilgisi kesinmiş gibi kabul edilmez; tamamlanması gereken veriler ve bu veriler için yapılacak işler kapsamda belirtilir.
