Mekanik Projelendirme

Endüstriyel Mutfak Yağ Ayırıcı Sistemleri

Mutfak yağ ayırıcı sistemi, gerçek ekipman boşaltımı ve sürdürülebilir bakım düzeniyle seçilir. SCA Mühendislik atık su içeriğini, kotları ve servis yolunu değerlendirir; ayırıcı, terfi ve havalık ilişkisini uygulama ve teslim planına bağlar.

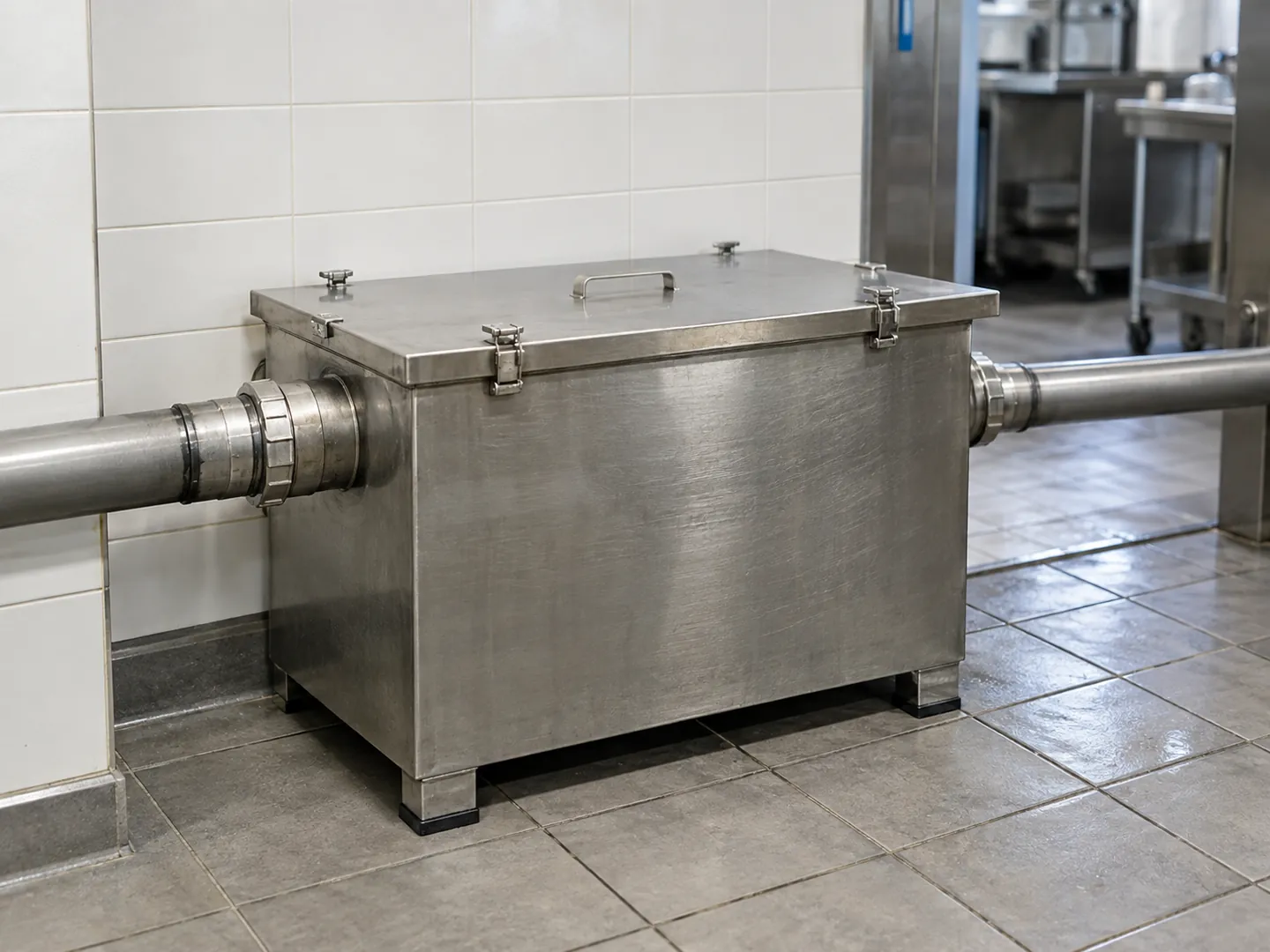

Temsili mutfak servis nişinde kapalı yağ ayırıcı, atık su bağlantıları ve ayrı boşaltma ucu.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ayırma ve bakım düzeninin kapsamı

Nominal boyut, yağ depolama hacmi ve servis erişimi ayrı kararlardır.

Hizmette ele alınan işler

  • Mutfak ekipmanı, boşaltım, sıcaklık ve kimyasal koşul değerlendirmesi
  • Ayırıcı, ön süzme, havalık ve varsa terfi koordinasyonu
  • Bağlantı, gerçek boşaltım ve bakım erişimi teslim kontrolleri

Kapsamın sınırları

  • Uygun yağlı mutfak akışları seçilir; siyah su veya uygunsuz proses akışları ayrı tutulur.
  • Temizlik ve boşaltma görevleri gerçek ürün prosedürüyle işletmeye açıklanır.

Boyut kadar yerleşim ve servis yöntemi fiyatı belirler

Maliyet nominal boyut, malzeme ve ürünün boşaltma özelliklerine bağlıdır. Bodrumdaki terfi, havalık güzergâhı ve servis hattı ek kapsam oluşturabilir. Kapak erişimi ve taşıma/montaj koşulunu gerçek ölçülerden belirleriz. Teklifte ayırıcı, ön süzme, boru, terfi ve kontrol kalemlerini açıklayıp test ve işletme teslimini dahil ederiz. Yalnız tank litresinden fiyat karşılaştırarak kullanım ve bakım farklarını görünmez bırakmayız.

  • Nominal boyut, malzeme ve ürün tipi
  • Katı ön ayırma ve cihaz bağlantıları
  • Terfi, havalık ve boşaltma güzergâhı
  • Montaj erişimi, kontrol ve bakım teslimi

Teklif İçin Gerekli Bilgiler

  • Mutfak ekipmanları ve boşaltım/kullanım listesi
  • Yağ, katı, kimyasal ve sıcaklık koşulları
  • Ayırıcı ve kanalizasyon kotları
  • Servis erişimi, boşaltma yöntemi ve çalışma saatleri

Teklif Kapsamı

Mutfakta hangi koşul seçimi etkiliyor?

Yoğun mutfak

Ekipman debileri ve birlikte boşaltım süreleri alınır. Sıcaklık ve temizlik kimyasallarının ayırma davranışıyla nominal boyut ve ön süzme değerlendirilir.

Bodrum yerleşimi

Ekipman boşaltımı ile ayırıcı/şebeke kotu karşılaştırılır. Kimyasal ve yağ koşulu bilinir; terfi konumu ayırmayı bozmadan ürün kuralıyla seçilir.

Koku / tıkanma

Ekipman bağlantıları, boşaltım ve temizlik kimyasalı değişimleri bakım kaydıyla karşılaştırılır; havalık, katılar ve geciken boşaltma araştırılır.

Sistem Seçimi ve Uygulama

Yerçekimli yağ ayırıcı serbest yağın suya göre yoğunluk farkından yararlanır. Deterjanla kararlı emülsiyona dönüşmüş yağ aynı biçimde ayrılmayabilir. Bu nedenle kapasiteyi artırmak bütün sorunlara yanıt değildir. Mutfağın hangi cihazlarından ne tür atık su geldiğini inceleriz. Kaba katıların tutulması ve uygunsuz akışların ayrılması, seçilecek cihazın görevini korur. Ekipman listesi, çalışma düzeni ve üreticinin izin verdiği koşullarla seçimi yaparız.

Bakım erişimi olmayan bir ayırıcı başlangıçta doğru boyutlansa da işletmede işlevini kaybedebilir. Biriken yağ ve çamurun uzaklaştırılması, kapakların açılması ve boşaltma aracının erişimi uygulamadan önce çözülür. Bina içindeki havalık ve koku yönetimini atık su boru havalandırmasıyla birlikte ele alırız. Kanalizasyonun altında kalan cihazlarda terfi konumunu ve geri taşma koşulunu inceler, pompalamanın ayırma davranışını etkileyebileceği yerleri ayrıca değerlendiririz.

Atık su türünü ayırıyoruz
Yağlı mutfak akışını siyah sudan ve uygunsuz katılardan ayırıyor; serbest yağ ile kararlı emülsiyonun aynı ayırma davranışını göstermeyeceğini dikkate alıyoruz.
Cihaz debisinden seçim yapıyoruz
Ekipman, boşaltım ve kullanım örüntüsünü nominal boyut hesabına taşıyor; hacmi veya sandalye sayısını tek başına yeterlilik ölçütü kabul etmiyoruz.
Boşaltma erişimini kuruyoruz
Kapak, havalık ve servis güzergâhını birlikte planlıyor; bakım sırasında yağ/çamurun uzaklaştırılabileceği ve sistemin tekrar kullanılabileceği alanı bırakıyoruz.
Mutfak havalandırması için metal hava kanalını monte ettik.
SCA uygulama fotoğrafı

Proje: Başkent ASPAVA Restoran / Yapılan iş: mutfak havalandırma kanalı montajı.

Başkent ASPAVA Restoran

Bulaşık makinesi ve evyelerin birlikte boşalması

Ekipman debi ve boşaltım sürelerini alıyoruz. Sıcak atık su ile temizlik kimyasallarının ayırma davranışını inceliyoruz. Nominal boyutu uygun seçim yöntemiyle belirliyor; giriş akışını, kaba katıları ve bakım sıklığını yalnız mutfak alanı üzerinden tahmin etmiyoruz.

  • Cihaz listesi ve boşaltım debileri
  • Sıcaklık/kimyasal ve yağ türü
  • Nominal boyut ve katı ön ayırma

Seçimi ve Kapsamı Etkileyen Veriler

İçerik

İncelenen bilgi
Yağ, katı, deterjan ve boşaltım sıcaklığı
Karara etkisi
Ayırma yöntemi ve ön süzme gerçek atık su türüyle seçilir.

Debi

İncelenen bilgi
Mutfak ekipmanları ve kullanım örüntüsü
Karara etkisi
Uygun nominal boyut hesabı uygulanır; tank hacmi tek seçim ölçütü olmaz.

Kot

İncelenen bilgi
Ayırıcı çıkışı, kanalizasyon ve geri taşma seviyesi
Karara etkisi
Terfi ve koruma konumu seçilmiş sistemin kurallarıyla belirlenir.

Servis

İncelenen bilgi
Kapak, boşaltma aracı, havalık ve çalışma saatleri
Karara etkisi
Yerleşim ve bakım yöntemi işletmenin sürdürebileceği düzenle planlanır.

Sistem Seçiminde Teknik Koşullar

Yerçekimi serbest yağ için çalışır, emülsiyon farklıdır

Serbest yağ ve kararlı emülsiyon aynı biçimde ayrılmaz; atık su koşulu ürünle karşılaştırılır.

Nominal boyut, toplam tank hacmiyle aynı değildir

Nominal boyut gerçek debi/kullanımdan seçilir; toplam tank hacminden ayrı gösterilir.

Kaba katılar ve uygunsuz bağlantılar ayırma görevini bozar

Bağlı cihazlar ve kaba katılar kontrol edilir; uygunsuz akışlar ayrılır.

Havalık, koku ve boşaltma erişimi birlikte planlanır

Havalık, kapak açılması ve boşaltma hortumu yolu birlikte planlanır.

Geri taşmada terfi ve ayırıcının konumu önemlidir

Ayırıcı, terfi ve kanalizasyon kotları aynı ürün yerleşim kuralıyla çözülür.

Bakım aralığını akış ve birikim kayıtlarına göre belirliyoruz.

Yağ/çamur birikimi ve bakım kayıtları üretim değiştiğinde yeniden değerlendirilir.

Yerçekimi serbest yağ için çalışır, emülsiyon farklıdır — ayrıntılar

Yerçekimli ayırmada yoğunluk farkıyla yükselen yağın tutulması amaçlanır. Kararlı emülsiyon oluşturan deterjan veya yoğun mekanik karışım, yağın aynı şekilde ayrılmasını güçleştirebilir. ACO seçim açıklamalarındaki atık su içeriği değerlendirmesini gerçek mutfakla eşleştiririz. Önce akış türünü, sıcaklık ve temizlik alışkanlığını alırız. Çözümü yalnız daha büyük tank olarak sunmadan uygun ürün yöntemi ve işletme koşullarını birlikte belirleriz.

Kontrol: Yağ türü, kimyasal ve karışım koşulları alınır; seçilmiş yerçekimli ayırıcının uygunluğu hacim büyütmeden önce üreticiyle doğrulanır.

Nominal boyut, toplam tank hacmiyle aynı değildir — ayrıntılar

ACO teknik kaynakları nominal boyut seçimi için mutfak ekipmanı veya yemek üretimi gibi farklı yöntemler tarif eder. Hangi yöntemin uygulamaya uygun olduğunu belirleriz. Cihaz debileri, kullanım örüntüsü ve ilgili düzeltmeler seçimin girdisidir. Tankın litre kapasitesini tek başına akış yeterliliği saymayız. Kullanılan hesap yöntemini ve üretici sınırlarını teklif dosyasında açıkça belirtiriz. Bir mutfak örneğinin katsayılarını farklı işletmeye doğrudan taşımadan gerçek nominal boyutu seçeriz.

Kontrol: Seçim yöntemi, cihaz debileri ve uygulama düzeltmeleri kaydedilir; nominal boyut ile tankın depolama hacmi ayrı gösterilir.

Kaba katılar ve uygunsuz bağlantılar ayırma görevini bozar — ayrıntılar

Ayırıcıya yalnız uygun yağlı mutfak akışları bağlanır; bütün bina atık sularını toplamak doğru kullanım değildir. ACO seçim açıklamaları tuvalet bağlantılarının ayırıcı sonrasında yapılmasını belirtir. Cihaz bağlantılarını çizim ve sahadan izleriz. Kaba katıların tutulacağı ön süzme düzenini gerçek ekipman ve ürün izinleriyle değerlendiririz. Mutfak üretimindeki değişiklikte yeni cihazı rastgele mevcut girişe eklemek yerine akış, sıcaklık ve katı yükünün seçilmiş sisteme etkisini yeniden kontrol ederiz.

Kontrol: Bağlı cihazlar ve katı yükü sahada kontrol edilir; tuvalet ve uygunsuz proses akışları yağ ayırıcıya yönlendirilmez.

Havalık, koku ve boşaltma erişimi birlikte planlanır — ayrıntılar

Kapalı hacimdeki ayırıcı için yalnız boru bağlantısı bırakmak işletme erişimini tamamlamaz. ACO yerleşim açıklamaları havalandırma ve servis erişimini ele alır. Kapak açılması, boşaltma hortumu güzergâhı ve kokunun bina açıklıklarına etkisini inceleriz. Tahliye işlemini restoranın çalışma saatleriyle koordine ederiz. Havalık bağlantısını mahal egzozuyla karıştırmadan drenaj sistemine uygun çözer; kapak ve servis alanının sonradan dolapla kapanmasını önleyecek yerleşimi oluştururuz.

Kontrol: Havalık, kapak açma alanı ve boşaltma güzergâhı uygulama öncesinde ölçülür; işletmenin servis yapabileceği gerçek erişim doğrulanır.

Geri taşmada terfi ve ayırıcının konumu önemlidir — ayrıntılar

Kanalizasyon seviyesinin altındaki uygulamada geri taşma ve sürekli boşaltım ihtiyacı birlikte incelenir. ACO, ticari uygulamalarda uygun terfi çözümünü açıklar. Pompanın konumu ve ayırıcıyla ilişkisi seçilen sistem kuralıyla belirlenir; ayırma öncesindeki yoğun karıştırmanın yağ davranışına etkisi araştırılır. Kotları ve gerçek çıkış debisini kullanırız. Genel bir çekvalf eklemeyi bütün bodrum mutfakları için yeterli saymadan arıza, bakım ve geri taşma senaryosunu test ederiz.

Kontrol: Ayırıcı, terfi ve şebeke kotları birlikte çizilir; ürün yerleşim kuralı, geri taşma ve bakım sırasında beklenen davranış doğrulanır.

Bakım aralığını akış ve birikim kayıtlarına göre belirliyoruz. — ayrıntılar

Yağ ve çamur biriktiğinde kullanılabilir hacim ve ayırma davranışı değişir. Bakım takvimini yalnız ilk kurulum gününe göre bırakmayız. Üretici gereksinimiyle birlikte gerçek doluluk ve işletme kaydını izleriz. Boşaltma, temizleme ve yeniden doldurma gibi işlemleri seçilen ürün prosedürüne göre tanımlarız. Sensör veya otomatik fonksiyon bulunması bütün elle kontrol ihtiyacını kaldırmaz. Servis kayıtlarını mutfağın üretim değişiklikleriyle karşılaştırarak uygun bakım planını sürdürürüz.

Kontrol: Yağ/çamur birikimi ve boşaltma kayıtları izlenir; bakım işlemleri ürün prosedürüne göre yapılır ve üretim değişikliğinde plan tekrar değerlendirilir.

Atık su hattını ve düşey boru bağlantısını yaptık.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: atık su hattı ve düşey bağlantı işi.

Scala Restoran

Kontroller ve teslim

Seçim ve teslimde ayrı kaydedilen bilgiler

Örnek liste gerçek model, saha ve bakım verileriyle tamamlanır.

SatırSeçim bilgisiTeslim kontrolü
Nominal boyut
Yöntem, ekipman debileri ve düzeltmeler
Kurulan ürünün hesap ve çalışma koşuluyla eşleşmesi
Depolama hacmi
Yağ/çamur ve ürün depolama bilgisi
Nominal boyutla karıştırılmadan ayrı kayıt
Terfi konumu
Ayırıcı, pompa ve şebeke kotları
Geri taşma, arıza ve ürün sırasına uygun davranış
Kapak / hortum yolu
Kapak açılma ve boşaltma aracı güzergâhı
Gerçek erişim ve bakım ekipmanı denemesi
Bakım kaydı
Ürün prosedürü, doluluk ve çalışma programı
Boşaltma/temizleme ve yeniden doldurma kayıtlarının takibi

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ACO — Yağ ayırıcı seçim girdileri ve mutfak bağlantıları
  2. ACO — Yağ ayırıcı işletimi, yerleşimi ve boşaltma düzenleri
  3. ACO — Yerçekimli yağ ayırıcı ürün düzenleri
  4. ACO Lipufloc — Kararlı emülsiyonların ayrılması ve işlem koşulları

Mutfak yağ ayırıcının seçimi ve bakım durumu, ilgili ürün bilgileri ve saha kayıtlarıyla değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Giriş, çıkış ve servis erişimi

Ölçeksiz yağ ayırıcı giriş, çıkış ve servis kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Fotoğraflar Başkent ASPAVA mutfak kanalı ve Scala atık su hattı/düşey bağlantı işlerine aittir; yağ ayırıcı yerleşimi bu ayrı örnek kesitte gösterilir. Hazne içi bölmeler veya bağlantı ölçüleri ürün detayı gibi verilmez. Havalık, kapak açılması ve boşaltma hortumu yolu birlikte değerlendirilir; varsa terfi konumu gerçek kot ve ürün kuralıyla ayrıca çözülür. Taralı alan gerçek servis açıklığı veya araç erişim ölçüsü değildir.

  1. Uygun mutfak akışları

    Ekipman, ön süzme ve atık su koşulu.

  2. Yağ ayırıcı girişi / haznesi

    Nominal boyut ve depolama hacmi ayrı seçilir.

  3. Çıkış / gerekiyorsa terfi

    Kanalizasyon kotu ve ürün yerleşim kuralı.

  4. Drenaj havalığı

    Mahal egzozundan ayrı hava yolu.

  5. Kapak ve boşaltma yolu

    Kapak açılması, hortum güzergâhı ve araç erişimi.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz yağ ayırıcı giriş, çıkış ve servis kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.AyırıcıKapakGirişÇıkışHavalıkKapak erişimiHortum yoluServis güzergâhı ayrı kontrol edilir1Uygun mutfakakışları2Yağ ayırıcı girişi/ haznesi3Çıkış /gerekiyorsa terfi4Drenaj havalığı5Kapak ve boşaltmayolu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Bağlantı ve kot kontrolü

Uygun cihaz akışlarını ve ayırıcı giriş/çıkış kotlarını sahadan doğruluyoruz. Havalık, terfi ve geri taşma düzeni seçilmiş ürün şemasıyla eşleştirilerek uygunsuz bağlantılar ayrılıyor.

Sızdırmazlık ve boşaltım

Birleşimleri ürün prosedürüyle kontrol ediyoruz. Gerçek mutfak boşaltımlarında giriş, çıkış ve varsa terfi davranışı izlenerek yalnız boş tankta yapılan denemeye dayanılmıyor.

Kontrol ve bakım deneyi

Üründeki uygulanabilir alarm ve otomatik işlevleri deniyoruz. Kapak ve servis güzergâhı işletmeyle kontrol edilerek bakım ekipmanının kullanılabileceği alanın açık olduğu doğrulanıyor.

İşletme teslimi

Bağlı cihaz listesi, son şema ve bakım görevlerini teslim ediyoruz. Doluluk ve boşaltma kayıtlarının takibi açıklanarak mutfak üretimi değiştiğinde seçimin ve bakım düzeninin tekrar incelenmesi sağlanıyor.

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Restoranın oturma kapasitesi tek başına ayırıcıyı belirler mi?

Yemek üretimi bir seçim yönteminin girdisi olabilir; fakat ekipman, boşaltım ve atık su koşulu değerlendirilmelidir. Hangi hesabın uygun olduğunu belirleriz. Yoğun bulaşık makinesi veya farklı temizlik düzeni aynı sandalye sayısında farklı akış oluşturabilir. Nominal boyutu uygulama yönteminden çıkarıp tank hacmini tek ölçüt yapmayız.

Deterjanla karışmış bütün yağı yerçekimli ayırıcı tutar mı?

Serbest yağ ve kararlı emülsiyon aynı ayırma davranışını göstermez. Kimyasal, sıcaklık ve mekanik karışımın etkisi incelenmelidir. Ürünün uygunluğunu gerçek atık su üzerinden değerlendiririz. Tankı büyütmenin bütün emülsiyon sorunlarını çözeceğini varsaymadan ayırma yöntemi ve mutfağın temizlik koşullarını birlikte seçeriz.

Tuvalet ve diğer atık sular da yağ ayırıcıdan geçirilebilir mi?

Seçilen ayırıcı uygun yağlı mutfak akışı için değerlendirilir. Siyah su veya izin verilmeyen proses akışları ayrı tutulmalıdır. Öğütücü ve kaba atıklar da ürün uygunluğunu etkiler. Cihaz bağlantılarını sahada izler, gerektiğinde ön süzme planlarız. Bütün bina drenajını tek ayırıcıya bağlamayı genel çözüm kabul etmeyiz.

Bodrumda ayırıcının önüne pompa koyabilir miyiz?

Yerleşim seçilmiş ürün ve atık su koşuluyla doğrulanmalıdır. Pompalama yağın dağılma ve emülsiyon davranışını etkileyebilir. Ayırıcı ve kanalizasyon kotlarıyla terfi düzenini birlikte çözeriz. Geri taşma sırasında işletme ihtiyacını da değerlendirerek pompanın konumunu yalnız uygun boş alana göre seçmeyiz.

Otomatik ayırıcı bakım ihtiyacını ortadan kaldırır mı?

Otomatik işlevler bazı işlemleri kolaylaştırabilir; fakat ürünün servis ve kontrol gereksinimi sürer. Yağ, çamur, kapak ve bağlı akışlar takip edilir. Gerçek dolulukla bakım kayıtlarını karşılaştırırız. Üretim veya temizlik değiştiğinde planı tekrar inceler, otomatik özelliği bütün kontrol sorumluluğunu kaldıran garanti olarak sunmayız.
