Hidrofor ve Kullanım Suyu Deposu Sistemleri

Hidrofor ve kullanım suyu deposu gerçek tüketim, kot ve kritik uç basıncıyla birlikte seçilir. SCA Mühendislik kaynak deposu ile membranlı basınç tankının görevini ayırır; pik, düşük gece talebi ve kaynak kesintisini kayıtla teslim eder.

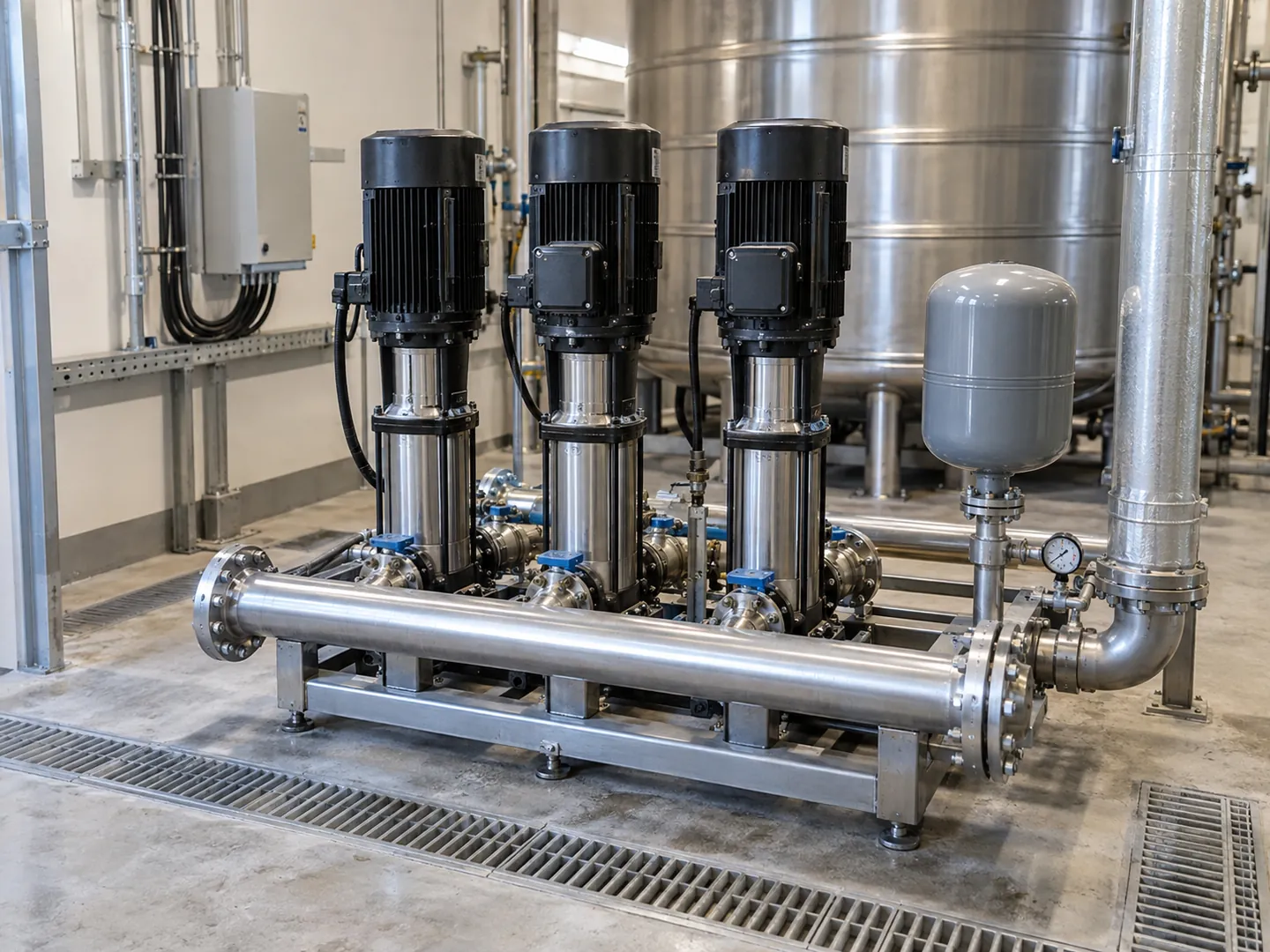

Temsili temiz su teknik alanında depoya bağlı hidrofor pompaları ve basınç kolektörü.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Kaynak deposu, pompa ve kontrol kapsamı

Su rezervi ve basınç kontrolü farklı seçim girdileriyle değerlendirilir.

Hizmette ele alınan işler

  • Kaynak/talep dengesi ve gerçek pompa çalışma noktası
  • Emiş, kademelendirme, basınç tankı ve bölgeleme koordinasyonu
  • Kritik uç, düşük seviye, alarm ve yeniden çalışma testleri

Kapsamın sınırları

  • Depo hacmi tek başına kesintisiz hizmet garantisi değildir.
  • Elektrik, hijyen ve yapısal/yerleşim görevleri ilgili sorumlularla netleşir.

Pompa sayısı değil, görev ve yedekleme kapsamı fiyatlanır

Maliyet gerçek debi/basma yüksekliği, pompa sayısı ve kontrol türünden etkilenir. Depo hacmi, malzeme ve montaj erişimi ayrı kapsamdır. Emiş koşulu, basınç bölgeleme ve tank gereksinimini ürün seçimiyle belirleriz. Teklifte bakımda kalan kapasiteyi, sensör/koruma işlevlerini ve kullanım noktası testini açıkça gösteririz. Motor kW değerine göre fiyat kıyaslayıp kaynak, dağıtım ve işletme farklarını gözden kaçırmayız.

  • Debi/basma yüksekliği ve pompa kademeleri
  • Depo hacmi, malzeme ve servis erişimi
  • Emiş, bölgeleme ve tank/kontrol düzeni
  • Yedekleme, koruma ve gerçek kullanım testi

Teklif İçin Gerekli Bilgiler

  • Cihaz talebi, pik tüketim ve kaynak kayıtları
  • Depo/cihaz kotları ve dağıtım planı
  • Mevcut pompa eğrileri, tank ve kontrol
  • Kesinti, yedekleme, bakım ve hijyen koşulları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Hidrofor açık su besleme uygulamasıdır; suyu kaynaktan yüksek kullanım noktasına taşırken kot farkını karşılamak gerekir. Bu görev kapalı ısıtma devresindeki dolaşım pompasından farklıdır. Pompa eğrisiyle gerçek tesisat eğrisinin kesişimini kullanırız. Kritik uç basıncı sağlanırken alt katlarda oluşabilecek fazla basıncı da inceleriz. Pompa çıkış manometresini bütün cihazların koşulu saymadan dağıtım ve basınç bölgelemesini birlikte değerlendiririz.

Kullanım suyu deposu, kaynak kesintisi ve talep dengesi için görev yapar; membranlı basınç tankı ise pompa çalışma davranışını etkileyen farklı elemandır. İkisinin hacmini birbirinin yerine kullanmayız. Depo seviyesi değiştikçe emiş koşulu değişir. Havalandırma, taşma, boşaltma ve temizleme erişimini planlar; durgun ve kullanılmayan hacimleri işletme hijyen planıyla ele alırız. Kaynak ve dağıtımın izin verdiği koşullarda uygun ürün çözümünü seçeriz.

Gerçek çalışma noktasını seçiyoruz
Eşzamanlı debiyle kot ve dağıtım kaybını birlikte hesaplıyor; motor kW veya pompanın kapalı vana basıncını tek yeterlilik ölçütü kabul etmiyoruz.
İki tankın görevini ayırıyoruz
Kullanım suyu deposunu kaynak/talep dengesiyle, basınç tankını ise seçilen kontrol ve pompa çalışma koşuluyla boyutlandırarak farklı işlevlerini koruyoruz.
Kritik uçları test ediyoruz
Pik tüketim ve geceleri düşük tüketimde gerçek uç basıncını izliyor; düşük su, kademeli çalışma ve yeniden devreye giriş davranışını birlikte doğruluyoruz.

Üst katlarda sabah basınç düşmesi

Aynı anda çalışan cihazları ve kaynak seviyesini alıyoruz. Pompa çıkışıyla kritik uç basıncını birlikte ölçüyoruz. Hat ve bileşen kaybını hesaplayıp pompa eğrisine yerleştiriyor; yalnız basınç ayarını artırmanın alt katlara ve emişe etkisini ayrıca değerlendiriyoruz.

  • Eşzamanlı debi ve kritik uç basıncı
  • Depo seviyesi ve emiş koşulu
  • Alt kat basıncı ve eğri noktası

Pompa ve sistem eğrisinin birlikte seçimi

Temsili pompa ve sistem eğrisi ilişkisi

Değerler yalnız kavramsal endekstir; gerçek debi, metre basma yüksekliği, ürün eğrisi veya firma ölçümü değildir. Gerçek çalışma noktası üretici pompa eğrisi ile hesaplanan tesisat eğrisinin kesişiminden belirlenir.

022.54567.590Düşük debiOrta debiYüksek debiGöreli basma yüksekliği endeksiGöreli debi
  • Temsili pompa eğrisi
  • Temsili sistem eğrisi
Göreli debiTemsili pompa eğrisiTemsili sistem eğrisi
Düşük debi
90
10
Orta debi
60
40
Yüksek debi
20
80

Düşük depo seviyesi ayrıca emiş kaybı ve modelin NPSH gereksinimiyle kontrol edilir; basma eğrisinin uygun olması emişin uygunluğunu tek başına göstermez.

Seçimi ve Kapsamı Etkileyen Veriler

Talep

İncelenen bilgi
Cihaz türleri, pik debi ve tüketim saatleri
Karara etkisi
Pompa çalışma noktasıyla depo kaynak/talep dengesi ayrı belirlenir.

Basınç

İncelenen bilgi
Kaynak kotu, kritik uç ve dağıtım kaybı
Karara etkisi
Pompa ve gerekirse bölgeleme gerçek kullanım koşulundan seçilir.

Emiş

İncelenen bilgi
Düşük seviye, su sıcaklığı ve emiş hattı
Karara etkisi
NPSH, su yokluğu ve yeniden çalışma şartları doğrulanır.

Kontrol

İncelenen bilgi
Pompa sayısı, düşük tüketim ve basınç tankı
Karara etkisi
Kademelendirme, ön basınç ve durma mantığı ürünle eşleştirilir.

Sistem Seçiminde Teknik Koşullar

Açık beslemede kot farkı pompa hesabına girer

Hidrofor görevinde kot, uç basıncı ve hat kaybı kaynak seviyesinden birlikte hesaplanır.

Paralel pompalar gerçek hatta iki kat debi vermeyebilir

Tek ve paralel pompaların gerçek çalışma noktaları tesisat eğrisiyle belirlenir.

Depo seviyesi emiş ve kavitasyon koşulunu değiştirir

En düşük depo seviyesi, emiş kaybı ve modelin NPSH gereksinimiyle incelenir.

Ön basınç, hattaki su basıncıyla aynı ölçüm değildir

Membranlı tank ön basıncı ürünün tarif ettiği ayrı ölçüm koşulunda kontrol edilir.

Su yokluğu koruması yalnız depo alarmı değildir

Seviye göstergesi ile pompanın koruma nedeniyle durması farklı işlevlerdir.

Depo hacmi, hizmet sürekliliği ve hijyenle birlikte seçilir

Kullanım deposu kaynak/talep, kesinti görevi ve hijyen koşullarıyla boyutlandırılır.

Pompa ihtiyacının görev bileşenleri

Hgereken = Δz + Hhat + Huç − Hgiriş

Δz
Kaynakla kritik cihaz arasındaki kot farkı
Hhat
Tasarım debisindeki hat ve bileşen kaybı
Huç,Hgiriş
Aynı referansta uçta gereken ve girişte kullanılabilir basınç yükseklikleri

Tüm terimler metre akışkan cinsinden ve aynı referans düzleminde alınır. Gerçek pompa seçimi eğri, emiş ve maksimum basınç kontrolleriyle tamamlanır.

Açık beslemede kot farkı pompa hesabına girer — ayrıntılar

Wilo açık ve kapalı devre açıklamalarında su besleme ile dolaşımın farklı basma yüksekliği görevlerini ayırır. Hidroforda kaynakla kritik cihaz arasındaki kot farkı, gereken uç basıncı ve dağıtım kaybı birlikte hesaplanır. Kapalı ısıtma devresindeki bina yüksekliğinin dolaşım hesabına eklenmemesi kuralını buraya taşımayız. Depo seviyesinin en düşük durumunu da alıp gerekli çalışma noktasını gerçek debi koşulunda belirleriz.

Kontrol: Kaynak seviyesi, cihaz kotu, uç basıncı ve dağıtım kaybı aynı tasarım debisinde hesaplanır; açık/kapalı devre görevleri karıştırılmaz.

Paralel pompalar gerçek hatta iki kat debi vermeyebilir — ayrıntılar

Paralel pompa eğrisi aynı basma yüksekliğindeki debilerin toplamıyla oluşur; fakat gerçek çalışma noktası tesisat eğrisiyle kesişimdedir. Grundfos eğri açıklamalarını bu koşulla kullanırız. İki pompa çalışınca hattın kaybı değiştiği için tek pompa debisini doğrudan ikiyle çarpmayız. Kademe girişini ve düşük talep çalışma aralığını gerçek ürünlerden seçeriz. Bakım sırasında kalan pompanın hangi hizmeti sürdüreceğini de tasarım kararında açıkça gösteririz.

Kontrol: Tek ve çok pompa eğrileri tesisat eğrisiyle karşılaştırılır; kademe ve bakımda kalan kapasite gerçek çalışma noktalarından doğrulanır.

Depo seviyesi emiş ve kavitasyon koşulunu değiştirir — ayrıntılar

Pompanın emiş hattındaki kayıp ve depo seviyesi kullanılabilir emiş koşulunu etkiler. Suyun sıcaklığı buhar basıncını değiştirir; ürünün gerekli NPSH değeri de debiye bağlıdır. Grundfos NPSH açıklamasına göre gerçek emiş koşulunu ürün eğrisiyle karşılaştırırız. Genel bir sabit emiş mesafesi vermeyiz. Filtre, vana ve uzun emiş hattının kaybını en düşük seviyede inceleyip pompayı yalnız basma tarafındaki ihtiyaca göre seçmeyiz.

Kontrol: En düşük depo seviyesinde emiş kaybı, su sıcaklığı ve modelin debiye bağlı NPSH gereksinimi birlikte karşılaştırılır.

Ön basınç, hattaki su basıncıyla aynı ölçüm değildir — ayrıntılar

Membranlı tankın gaz ön basıncı uygun ölçüm koşulunda kontrol edilir; işletme manometresini okumak bu değeri vermez. Grundfos SCALA2 rehberi belirli ürün için su tarafını basınçsızlaştırarak kontrolü tarif eder. Başka hidroforun ön basınç oranını bu modele veya tersine taşımayız. Kontrol türü, açma/durma düzeni ve tank şartlarını gerçek kılavuzdan alırız. Sık çevrim ve basınç dalgalanmasında tank ile sensörü birlikte inceleriz.

Kontrol: Gaz ön basıncı ürünün tarif ettiği basınçsız su tarafı koşulunda ölçülür; ayar oranı gerçek hidrofor/tank kılavuzundan alınır.

Su yokluğu koruması yalnız depo alarmı değildir — ayrıntılar

Depo seviyesinin gösterilmesi pompanın gerçekten durduğunu kanıtlamaz. Grundfos su yokluğu açıklamaları basınç veya seviye üzerinden farklı algılama yöntemleri tarif eder. Seçilen sistemin algılama ve durdurma mantığını ayrı doğrularız. Pompanın kuru çalışmasına yol açmadan uygun test yöntemini kullanırız. Sensör arızası ve kaynak dönüşündeki tekrar başlama koşulunu da belirleyip işletmenin alarmı gördüğü ve korumanın uygulandığı noktaları kaydederiz.

Kontrol: Düşük su veya susuz çalışma durumunun algılanması, pompa durması ve tekrar başlama gerçek kontrol mantığıyla test edilir; gösterge ile koruma işlevi ayrı doğrulanır.

Depo hacmi, hizmet sürekliliği ve hijyenle birlikte seçilir — ayrıntılar

Kullanım deposunu talep ile kaynak beslemesinin zaman farkından değerlendiririz. Kesinti rezervi, günlük hacim ve pompanın pik debisi farklı hesap girdileridir. Gereksiz büyük, az kullanılan hacim işletme bakımını zorlaştırabilir. Uygun malzeme, kapak, taşma ve temizleme düzenini proje hijyen koşullarıyla belirleriz. Pompa emişinin düşük seviye ve bakım sırasında davranışını da planlayıp depo litre değerini tek başına kesintisiz hizmet garantisi olarak sunmayız.

Kontrol: Kaynak/talep dengesi ve kesinti görevi belirlenir; depo malzemesi, erişim, taşma ve düşük seviye davranışı birlikte kontrol edilir.

Duvar içindeki temiz su ve atık su tesisatını döşedik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: temiz su ve atık su hatlarının döşenmesi. Fotoğraf hidrofor veya depo montajı kanıtı değildir.

Scala Restoran

Hidrofor ve su depolama sisteminde pompa seçimi gerçek proje girdilerine göre yapılır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kullanım suyu deposu ile basınç tankı farklıdır

Yan yana iki farklı tank: su rezervi ve basınç kontrolü

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Soldaki kullanım deposu su rezervini, sağdaki membranlı tank pompa kontrolü/çevrim görevini temsil eder; ikisinin seçim girdileri yukarıdaki tabloda ayrıdır. Membran biçimi ve bağlantı yolu sadece şematiktir. Hidrofor emişi ve çıkışındaki tank ilişkisi ürün çözümüyle doğrulanır; çizim gerçek hacim, ön basınç veya boru bağlantı talimatı değildir.

  1. Kullanım suyu deposu

    Kaynak ve talep dengesi.

  2. Hidrofor

    Gerçek debi/basma yüksekliği.

  3. Membranlı basınç tankı

    Kontrol ve çevrim davranışı.

  4. Kritik kullanım noktası

    Akış sırasında gereken uç basıncı.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Yan yana iki farklı tank: su rezervi ve basınç kontrolüÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Kullanım deposuBasınç tankıHidroforKullanım1Kullanım suyudeposu2Hidrofor3Membranlı basınçtankı4Kritik kullanımnoktası

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

ElemanGöreviSeçim girdisi
Kullanım suyu deposu
Kaynak/talep zaman farkı ve kesinti rezervi
Gerçek tüketim, kaynak beslemesi, kesinti ihtiyacı, seviye ve hijyen/erişim
Membranlı basınç tankı
Pompanın kontrol ve çevrim davranışı
Hidrofor kontrol türü, açma/durma koşulu ve ürün ön basınç prosedürü

Üç kullanım koşulunda birlikte kaydedilen veriler

Örnek tablo gerçekleşmiş ölçüm değildir; gerçek senaryolarla doldurulur.

KoşulPompa çıkışı / kritik uç basıncıKademe durumuDepo seviyesi
Pik tüketim
İki nokta aynı anda, etkin tüketimle ölçülür.
Aktif pompa ve hız/görev kaydedilir.
O anki seviye ve emiş koşulu yazılır.
Düşük gece talebi
Normal düşük tüketim kaçaktan ayrılarak basınç izlenir.
Kalkış/duruş ve kademe geçişi kaydedilir.
Seviye değişimi yazılır.
Kaynak kesintisi
Koruma ve yeniden başlatmada beklenen basınç davranışı yazılır.
Durdurma, alarm ve tekrar çalışma kaydedilir.
Düşük seviye algılama ve kaynak dönüşü doğrulanır.

Susuz çalışma oluşturulmadan ürünün güvenli test yöntemi uygulanır.

Kontroller ve teslim

Kontroller ve Teslim

Depo ve emiş kontrolü

Düşük/yüksek seviyeleri, emiş güzergâhını ve erişimi kontrol ediyoruz. Depo bağlantılarıyla taşma ve boşaltma düzeni sahadan doğrulanarak pompa öncesindeki gerçek kaynak koşulu kaydediliyor.

Tank ve sensör ayarı

Ürün prosedürüyle tank ön basıncını ve sensör okumalarını kontrol ediyoruz. Açma/durma veya hız mantığı kaydedilerek başka hidrofor ailesinin varsayılan ayarı aynı sisteme taşınmıyor.

Pik ve düşük talep deneyi

Kritik uçta basıncı gerçek tüketim senaryolarında ölçüyoruz. Tek/çok pompa, düşük talep ve kademe geçişleri izlenerek pompa manometresi bütün dağıtımın sonucu sayılmıyor.

Koruma ve işletme teslimi

Su yokluğu, alarm ve yeniden çalışma işlevlerini uygun yöntemle deniyoruz. Son eğri noktaları, ayarlar ve bakım görevleri teslim edilerek sonraki işletme değişikliklerine karşı kıyas temeli bırakılıyor.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Wilo — Açık ve kapalı devre pompa görevleri
  2. Grundfos — Pompa ve tesisat eğrileri
  3. Grundfos — NPSH ve gerçek emiş koşulu
  4. Grundfos — SCALA2 ön basınç ölçüm yöntemi, modele özgü örnek
  5. Grundfos — Su yokluğu algılama ve kuru çalışma koruması

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Kat sayısına göre hidrofor seçmek yeterli mi?

Kot farkı önemli olsa da cihaz debisi, uç basıncı ve hat kaybı birlikte belirlenmelidir. Kaynak seviyesi de emişi etkiler. Pompayı gerçek çalışma noktasından seçeriz. Alt katın fazla basınç koşulunu ayrıca kontrol ederek yalnız kat sayısına veya motor gücüne göre bütün dağıtımın uygun olduğunu söylemeyiz.

İki pompa kullanınca debi tam iki kat olur mu?

Paralel eğride aynı yükseklikteki debiler toplanır; gerçek nokta tesisat eğrisiyle kesişimden çıkar. Debi yükselince hat kaybı da değişir. Tek ve çok pompa durumunu ayrı karşılaştırırız. Kademelendirme ve bakımda kalan hizmeti bu noktalardan belirleyip tek pompa debisini doğrudan ikiyle çarpmayız.

Kullanım deposu ve basınç tankı aynı görevde mi?

Kullanım deposu kaynak/talep dengesi ve kesinti rezervi için değerlendirilir. Membranlı tank pompa kontrolü ve çevrim davranışının parçasıdır. Hacim ve ayarları farklı koşullardan seçilir. Birini büyütmenin diğerinin işlevini otomatik tamamlayacağını varsaymadan depo dengesiyle basınç tankının ürün gereksinimini ayrı hesaplarız.

Tank ön basıncını pompa manometresinden okuyabilir miyiz?

Gaz ön basıncı uygun ürün prosedürüyle ve su tarafının doğru ölçüm koşulunda kontrol edilir. İşletme manometresi farklı değeri gösterir. Açma/durma veya hız kontrolüne uygun ayarı gerçek kılavuzdan alırız. Bir hidroforun ön basınç oranını tüm tanklara aktararak sık çevrim sorununu gelişigüzel ayarla çözmeyiz.

Depoda seviye sensörü varsa kuru çalışma koruması doğrulanmış olur mu?

Seviyenin izlenmesiyle pompanın koruma nedeniyle durması ayrı işlevlerdir. Düşük suyun algılanmasını, alarmı ve pompanın durdurulmasını ürünün güvenli test yöntemiyle doğrularız. Kaynak döndüğünde yeniden çalışma koşulunu da kontrol ederiz. Yalnız ekranda seviye görünmesini pompanın kuru çalışmaya karşı doğru tepki verdiğinin kanıtı saymayız.
