Gri Su Geri Kazanım Sistemleri

Gri su geri kazanımı, ayrılabilen kaynaklar ile içme dışı kullanım talebine göre planlanır. SCA Mühendislik arıtma, ayrı dağıtım ve korumalı şebeke tamamlamayı koordine eder; ilk sistem testi ve biyolojik işletmeye geçişi ayrı teslim aşamalarında gösterir.

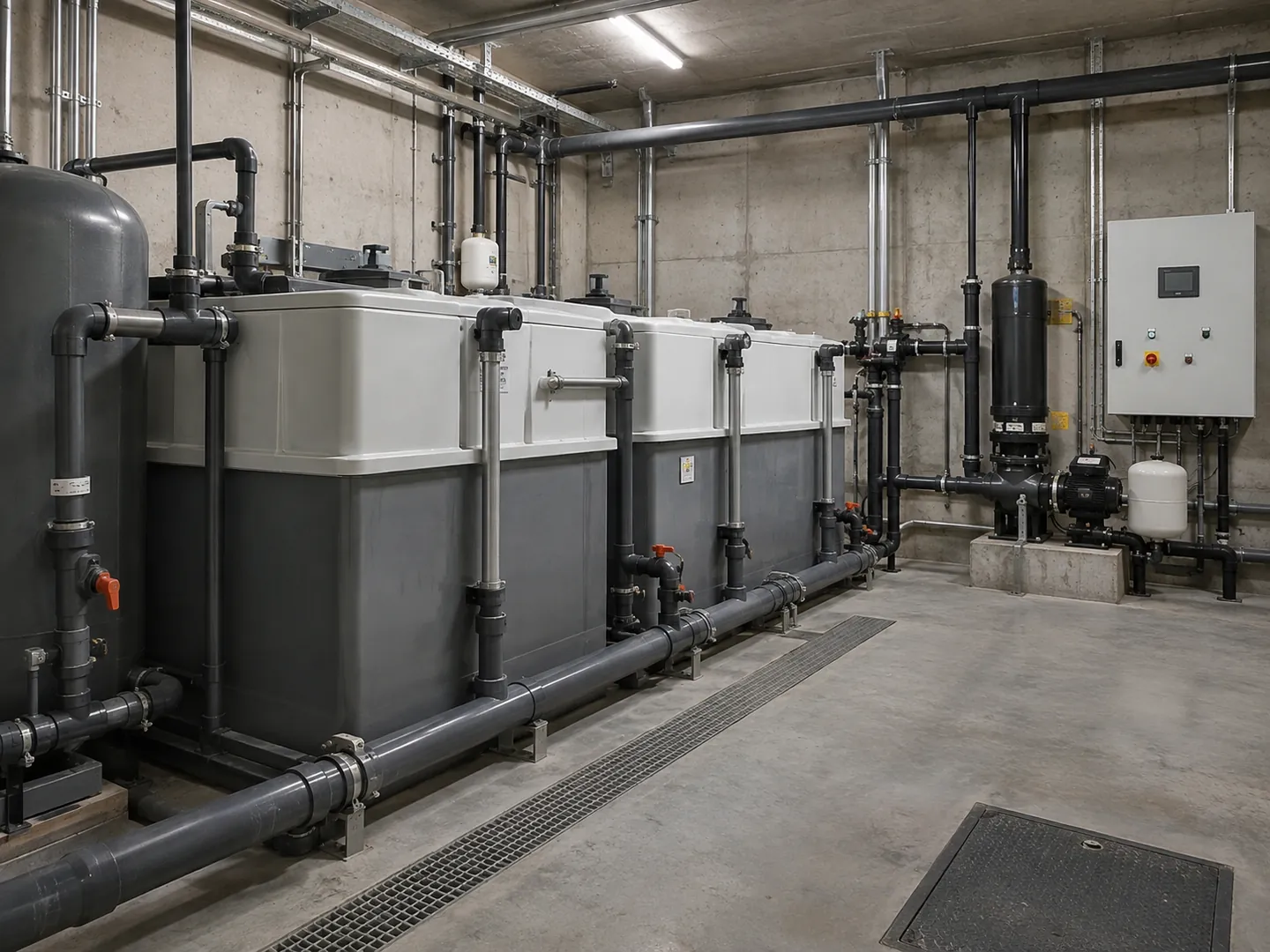

Temsili gri su düzeninde toplama tankı, kapalı arıtma modülü ve ayrı kullanım suyu pompası.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Kaynak ayrımı ve ayrı yeniden kullanım ağı

Kapasite gerçek kullanılabilir suyla ve modelin kabul ettiği kaynaklarla belirlenir.

Hizmette ele alınan işler

  • Kaynak ayrımı yapılabilirliği ve saatlik su dengesi
  • Arıtma, depolama, ayrı boru kimlikleri ve şebeke tamamlama koordinasyonu
  • Mekanik/elektrik test, yönlendirme senaryoları ve işletmeye geçiş kaydı

Kapsamın sınırları

  • Bu kapsam içme dışı kullanım içindir; hedef uçlar ve kalite doğrulaması ürün/proje şartıyla belirlenir.
  • Biyolojik başlangıç süresi ve kabul koşulu gerçek modelden alınır.

Ayrı boru ağı ve işletme koşulu cihaz maliyeti kadar önemlidir

Gri su maliyeti kullanılabilir kaynak, hedef talep ve ürünün arıtma kapasitesine bağlıdır. Mevcut yapılarda kaynak ayırma ve yeniden kullanım hattı önemli işçilik oluşturabilir. Depo, terfi, tamamlama koruması ve kontrol kapsamını ayrı gösteririz. Teklifte başlangıç süreci, test ve bakım erişimini de açıklarız. Genel bir tasarruf yüzdesiyle cihaz seçmek yerine gerçek su dengesi ve uygulama metrajıyla karşılaştırılabilir kapsam oluştururuz.

  • Arıtılabilir kaynak ve hedef kullanım kapasitesi
  • Toplama/yeniden kullanım boru ayrımı
  • Depo, terfi ve şebeke tamamlama koruması
  • Kontrol, başlangıç ve bakım/test kapsamı

Teklif İçin Gerekli Bilgiler

  • Ayrılabilir kaynak cihazları ve boru güzergâhları
  • Saatlik/günlük içme dışı talep
  • Ürün, alan, kanalizasyon ve terfi kotları
  • Şebeke tamamlama, bakım ve kalite hedefi

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Duş, lavabo ve çamaşır kaynaklarının uygunluğu ürün ailesine göre değişebilir. Bir modelin kabul ettiği akışı bütün gri su ürünleri için genel izin saymayız. Tuvalet ve yoğun kirli mutfak akışları ayrı değerlendirilir. Yeni yapıda kaynak ayrımı kolay planlanabilir; mevcut binada ise duvar ve döşeme içindeki bağlantılar belirleyicidir. Önce hangi suyun gerçekten ayrılabileceğini ölçer, sistem kapasitesini kuramsal toplam tüketimden değil kullanılabilir akıştan seçeriz.

Arıtılmış suyun oluşma saatiyle tüketilme saati her zaman örtüşmez. Depolama, kaynak ve talep farkını yönetir. Depo hacmini yıllık tasarruf oranından değil, saatlik kaynak ve tüketim dengesinden belirleriz. İçme dışı kullanım hattını açık işaretlerle ayrı kurarız. Şebeke tamamlama ve kanalizasyona yönlendirme, kaynak azaldığında veya ürün bakımdayken işletme sürekliliğinin parçasıdır. Hedef kullanım ve kalite doğrulamasını belirtip yalnız suyun berrak görünmesini arıtma yeterliliği saymayız.

Kaynakları ürünle eşleştiriyoruz
Duş, lavabo ve diğer kaynakların seçilen ürün için uygunluğunu gerçek modelden doğruluyor; gri su adı altında bütün bina atık sularını aynı arıtma girişine bağlamıyoruz.
Üretim ve talebi dengeliyoruz
Kaynak hacmini kullanım saatleri ve içme dışı talep ile karşılaştırıyor; depoyu yalnız günlük toplamdan büyütmeden bekleme ve taşma koşullarını değerlendiriyoruz.
Temiz suyu ayrı koruyoruz
Yeniden kullanım ağını ve şebeke tamamlama noktasını ayrı kuruyor; çapraz bağlantı, arıza ve bakım durumlarını gerçek devre davranışıyla test ediyoruz.

Duş kaynakları ve rezervuar kullanımının ayrılması

Kaynak ve kullanım cihazlarını model izinleriyle belirliyoruz. Gri su toplama ile yeniden kullanım borularını ayrı gösteriyoruz. Arıtma cihazının giriş, tahliye ve servis koşullarını mimariyle koordine ediyor; şebeke tamamlama noktasının korumasını montaj öncesinde çözüyoruz.

  • Modelin kabul ettiği kaynaklar
  • Ayrı toplama/dağıtım güzergâhı
  • Tamamlama koruması ve servis alanı

Seçimi ve Kapsamı Etkileyen Veriler

Kaynak

İncelenen bilgi
Ayrılabilir cihaz akışları ve gerçek ürün izinleri
Karara etkisi
Toplama hattı ve arıtılabilir günlük/saatlik hacim belirlenir.

Talep

İncelenen bilgi
İçme dışı kullanım cihazları ve zaman örüntüsü
Karara etkisi
Arıtma, depolama ve şebeke tamamlama birlikte seçilir.

Koruma

İncelenen bilgi
Temiz su ilişkisi, boru kimliği ve servis bağlantıları
Karara etkisi
Çapraz bağlantıyı önleyen ayrı dağıtım ve uygun koruma çözülür.

İşletme

İncelenen bilgi
Başlangıç, temizlik, arıza ve bakım koşulları
Karara etkisi
Yönlendirme, alarm ve tahliye kapasitesi ürün senaryolarıyla tanımlanır.

Sistem Seçiminde Teknik Koşullar

Gri su kaynağı modelin kabul ettiği akıştan oluşur

Ayrılabilir duş, lavabo ve diğer kaynaklar gerçek ürün/versiyon kabul listesiyle eşleştirilir.

Filtre, biyolojik arıtma ve dezenfeksiyon aynı görev değildir

Filtre, biyolojik arıtma ve dezenfeksiyon farklı görevler olarak açıklanır.

Kaynak ve talep saatleri depo seçimini etkiler

Saatlik kaynak ve içme dışı talep dengesi depolama ile yönlendirmeyi belirler.

Şebeke tamamlama doğrudan boru birleşimi değildir

Şebeke tamamlama uygun korumayla ayrı kurulur; doğrudan çapraz bağlantı yapılmaz.

Biyolojik devreye alma ilk elektrik denemesinden uzun olabilir

İlk mekanik/elektrik test ile biyolojik arıtmanın kararlı işletmeye geçişi ayrı kaydedilir.

Temizlik tahliyesi ve arıza yönlendirmesi kapasite ister

Normal, temizlik ve arıza tahliyeleri gerçek kot ve model debisiyle kontrol edilir.

Zaman adımında yeniden kullanım suyu dengesi

Vson = Vilk + Vuygun giriş − Vtüketim − Vyönlendirme

V
Aynı zaman aralığında hesaplanan hacimler
Vuygun giriş
Arıtma ve ürün kapasitesinden sonra kullanılabilir hacim
Vyönlendirme
Taşma, temizlik veya kullanılmama nedeniyle ayrılan hacim

Depo alt/üst sınırları ve arıtma zamanlaması uygulanır. Kaynak azaldığında şebeke tamamlaması ayrı değerlendirilir; yıllık toplamdan tek başına depo boyutu çıkarılmaz.

Gri su kaynağı modelin kabul ettiği akıştan oluşur — ayrıntılar

Hydraloop kılavuzlarında kaynak izinleri ürün ve versiyona göre ayrılır; bir modeldeki lavabo veya çamaşır akışı başka modelde aynı biçimde kabul edilmeyebilir. Bu nedenle kaynak listesini genel gri su tanımından çıkarmayız. Duş, lavabo ve diğer bağlantıları gerçek cihazla eşleştiririz. Tuvalet veya mutfak akışlarını uygunluk doğrulaması olmadan bağlamayız. Kaynak ayrımının yapılabilirliğini sahadaki boru bağlantılarından kontrol ederek arıtma seçimini gerçek kullanılabilir suya dayandırırız.

Kontrol: Her kaynak akışı seçilmiş ürün/versiyonun izin listesiyle karşılaştırılır; mevcut borular izlenerek uygun olmayan bağlantılar ayrı tutulur.

Filtre, biyolojik arıtma ve dezenfeksiyon aynı görev değildir — ayrıntılar

Kaba parçacıkların tutulması suyun bütün kalite ihtiyacını karşılamaz. Hydraloop ürün açıklaması havalandırılan biyolojik arıtma ve UV işlemini ayrı aşamalar olarak tarif eder. Gerçek sistemde hangi arıtma görevlerinin bulunduğunu ve hedef içme dışı kullanıma uygunluğunu belirleriz. Bir filtreyi bütün arıtma zinciri yerine koymayız. Seçilen ürünün kontrol, temizleme ve kalite doğrulama koşullarını uygulamaya taşırken marka bağımsız sistemlere aynı aşamaları zorunluymuş gibi atfetmeyiz.

Kontrol: Ürünün arıtma aşamaları ve hedef kullanım kapsamı açıklanır; yalnız filtre veya berrak görünümden yeniden kullanım uygunluğu sonucu çıkarılmaz.

Kaynak ve talep saatleri depo seçimini etkiler — ayrıntılar

Günlük gri su üretimi talebe eşit olsa da saatlik dağılım farklı olabilir. Sabah oluşan suyun daha sonra tüketilmesi veya uzun süre kullanılmaması ayrı koşullardır. Giriş kapasitesi, arıtma süreci ve depolamayı zaman bazında karşılaştırırız. Ürün taşma, boşaltma veya fazla su yönlendirmesini inceleriz. Genel bir geri kazanım yüzdesini her binada sonuç olarak vermeden, gerçek kaynak hacmiyle içme dışı tüketimin birlikte çalışacağı sınırı gösteririz.

Kontrol: Kaynak ve tüketim zamanları, giriş kapasitesi ve kullanılmayan su davranışı birlikte değerlendirilir; ürün depolama sınırları aşılmaz.

Şebeke tamamlama doğrudan boru birleşimi değildir — ayrıntılar

Kaynak yetersiz olduğunda içme dışı talep için şebeke suyu gerekebilir. Hydraloop kılavuzu kendi ürününde güvenli hava aralığı bulunan ayrı tamamlama düzenini gösterir. Bu detayın görevi temiz suyla yeniden kullanım suyunun çapraz bağlantısını önlemektir. İlgili uygulama riskini ve koruma yöntemini gerçek tasarım esasından belirleriz. Yalnız iki hatta çekvalf ekleyip doğrudan birleştirmeyi yeterli saymadan boru işaretleri ve servis bağlantılarını da kontrol ederiz.

Kontrol: Tamamlama noktası, hava aralığı veya uygun koruma ve ayrı boru kimlikleri sahadan doğrulanır; doğrudan çapraz bağlantı yapılmaz.

Biyolojik devreye alma ilk elektrik denemesinden uzun olabilir — ayrıntılar

Bazı gri su ürünlerinde biyolojik arıtmanın kararlı çalışmaya ulaşması için üreticinin tarif ettiği başlangıç dönemi bulunur. Hydraloop belirli modellerinde bu dönemde su yönlendirmesi ve şebeke tamamlama davranışını açıklar. Bu süreyi tüm cihazlara sabit bir değer olarak taşımayız. İlk enerjilenme, mekanik test ve arıtmanın işletmeye hazır olması ayrı kaydedilir. Başlangıç dönemi boyunca talebin nasıl karşılandığını ve ürünün geçiş koşullarını işletmeyle birlikte doğrularız.

Kontrol: İlk çalıştırma ve biyolojik işletmeye geçiş ayrı kaydedilir; başlangıç süresi ve su yönlendirmesi seçilmiş ürün prosedüründen doğrulanır.

Temizlik tahliyesi ve arıza yönlendirmesi kapasite ister — ayrıntılar

Gri su cihazının tahliyesi yalnız ortalama giriş debisiyle seçilmez. Temizlik çevrimi veya kullanılmayan su boşaltımında daha yüksek anlık çıkış oluşabilir. Hydraloop kurulum kılavuzu modelin terfi ve hava yolu gereksinimlerini ayrıca belirtir. Gerçek tahliye modlarını bina kotlarıyla karşılaştırırız. Pompa, drenaj ve havalık bağlantısını bu senaryoya göre kontrol ederek kaynak arıtma kapasitesi uygun olsa bile çıkış hattında taşma oluşmasını önleyecek düzeni kurarız.

Kontrol: Normal, temizlik ve arıza tahliye debileri model verisiyle alınır; drenaj/terfi ve hava yolu gerçek kotlarda birlikte doğrulanır.

Duvar içindeki temiz su ve atık su tesisatını döşedik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: temiz su ve atık su hatlarının döşenmesi. Fotoğraf gri su arıtma kurulumu kanıtı değildir.

Scala Restoran

Kontroller ve teslim

Gri su geri kazanımında arıtma kalitesi gerçek ölçüm ve proje kayıtlarıyla değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kaynakları ayırmak mümkün mü?

Yeni yapı

Toplama ve yeniden kullanım hatları proje aşamasında ayrılır; duş/lavabo/çamaşır bağlantıları gerçek modelin kabul listesiyle seçilir.

Mevcut yapı

Duvar/döşeme içindeki borular izlenir; gerçekten ayrılabilen kaynak ve uygulama metrajı belirlenir.

KaynakSeçilen model kabul alanıSahada ayrılabilirlik
Duş
Ürün/versiyon ve kılavuz kabul bilgisi yazılır.
Kaynak hattı ve uygun bağlantı izlenir.
Lavabo
İlgili modelin kabul/ret koşulu yazılır.
Ortak atık su bağlantısının ayrılabilirliği kontrol edilir.
Çamaşır
Modelin özel kabul koşulu varsa yazılır.
Kimyasal/akış koşulu ve gerçek hat incelenir.

Örnek liste genel kaynak izni değildir; mutfak ve tuvalet akışları uygunluk doğrulaması olmadan bağlanmaz.

Üç hat ayrı kimlikle izlenir

Kavramsal gri su, yeniden kullanım ve şebeke tamamlama

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek hat kimlikleri; saha bağlantı planı veya standart renk/etiket zorunluluğu değildir.

  1. GS — Gri su toplama

    Kabul edilmiş kaynaklar.

  2. Arıtma / depolama

    Modelin süreç ve bekleme koşulları.

  3. YK — Yeniden kullanım

    Ayrı içme dışı dağıtım ve uçlar.

  4. ST — Şebeke tamamlama

    Temiz su korumalı tamamlama noktasına gelir.

  5. Uygun tamamlama koruması

    Hava aralığı veya uygun yöntem gerçek ürün/proje riskinden seçilir.

  6. Kanalizasyona yönlendirme

    Fazla su, temizlik ve arıza senaryosu.

Bağlantılar

  • GS — Gri su toplama öğesinden Arıtma / depolama öğesine bağlantıGS hattı
  • Arıtma / depolama öğesinden YK — Yeniden kullanım öğesine bağlantıYK hattı
  • ST — Şebeke tamamlama öğesinden Uygun tamamlama koruması öğesine bağlantıST hattı
  • Uygun tamamlama koruması öğesinden Arıtma / depolama öğesine bağlantıKorumalı tamamlama
  • Arıtma / depolama öğesinden Kanalizasyona yönlendirme öğesine bağlantıModelde tanımlı yönlendirme

Kontroller ve Teslim

Kaynak ve boru ayrımı

Bağlı kaynakları ve yeniden kullanım uçlarını tek tek izliyoruz. Ürün izinleri, ayrı boru kimlikleri ve şebeke tamamlama koruması sahadaki gerçek bağlantılarla kontrol ediliyor.

Hidrolik ve tahliye deneyi

Giriş, dağıtım ve tahliyeyi uygulanabilir senaryolarda deniyoruz. Normal boşaltım ve temizlik çevrimi koşullarıyla terfi/havalık davranışı izlenerek bina çıkış kapasitesi doğrulanıyor.

Arıza ve yedek besleme

Ürünün izin verdiği testlerle kaynak yokluğu ve arıza davranışını kontrol ediyoruz. Su yönlendirmesi, şebeke tamamlama ve alarm tepkisi ayrı kaydedilerek kullanım sürekliliği doğrulanıyor.

Arıtma işletme teslimi

Üretici başlangıç süreci, bakım ve kalite doğrulama görevlerini işletmeye teslim ediyoruz. İlk elektrik testiyle arıtmanın yeniden kullanım için hazır olma koşulları ayrı kayıtlarla açıklanıyor.

Teslimin iki aşaması ve ara işletme kayıtları

Aşama / senaryoÖrnek kayıt alanıSonraki kontrol
İlk mekanik / elektrik testi
Kaynak/boru ayrımı, giriş/dağıtım/tahliye, kontrol ve koruma sonucu
Başlangıç dönemi ve geçiş koşulu model prosedüründen belirlenir.
Kaynak azlığı
Kaynak/talep, şebeke tamamlama ve alarm tepkisi
İçme dışı talebin korumalı tamamlanması doğrulanır.
Fazla su yönlendirme
Zaman, kaynak/tüketim, bekleyen hacim ve yönlendirme yolu
Depo sınırı ve kanalizasyon/terfi kapasitesi kontrol edilir.
Temizlik tahliyesi
Etkin çevrim, model çıkış debisi ve gerçek tahliye davranışı
Drenaj ve hava yolu birlikte doğrulanır.
Biyolojik işletmeye geçiş
Ürün başlangıç dönemi, kararlı çalışma/kalite koşulu ve geçiş tarihi
İşletmeye hazır olma koşulu ve bakım görevleri ayrı teslim edilir.

Örnek kayıtlar gerçekleşmiş sonuç değildir. İlk enerjilenme tek başına arıtılmış suyun kullanıma hazır olduğunu göstermez.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Hydraloop — H300/H600 kaynak izinleri ve başlangıç işletmesi
  2. Hydraloop — H600 toplama, tahliye ve tamamlama kılavuzu
  3. Hydraloop — Biyolojik arıtma ve UV içeren H300 sistem düzeni
  4. Watts — Temiz su çapraz bağlantısında koruma seçimi
