Proses İçin Plakalı Eşanjör Seçimi ve Montajı

Seçim, prosesin istediği koşulla tesisatın sağlayabildiği koşulu ayrı kaydeder. Bağlantı ve montaj işleri gerçek teklif sınırına göre belirlenir.

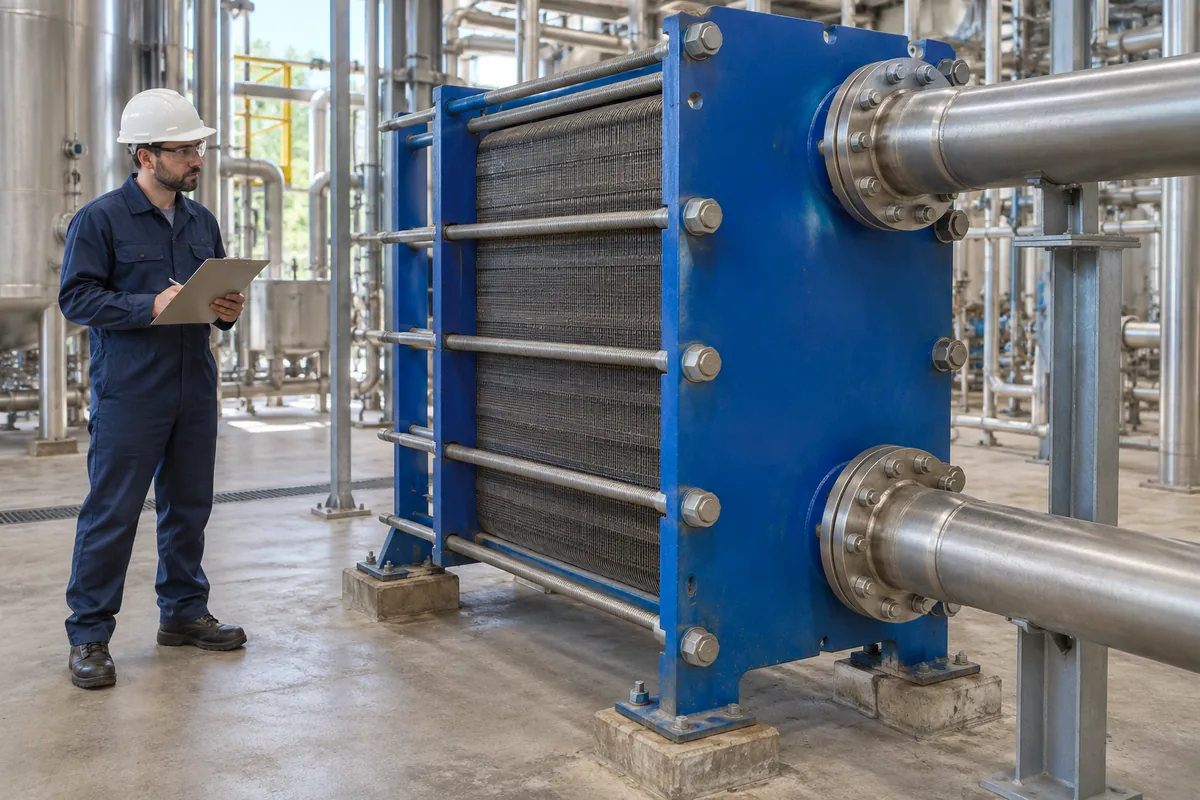

Plakalı eşanjörün ayrı üst ve alt boru bağlantılarını dışarıdan inceleyen teknisyen.
Kavramsal hizmet görseli: Plakalı eşanjörün ayrı üst ve alt boru bağlantılarını dışarıdan inceleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Eşanjör seçimi ve montaj sınırı

Hizmette ele alınan işler

  • İki devrenin seçim girdileri ve ürün uygunluğu
  • Eşdeğer çalışma koşulundaki seçeneklerin karşılaştırılması
  • Teklifte tanımlanan bağlantı, destek, montaj ve kabul işleri

Kapsamın sınırları

  • Üretim kesintisi ve mevcut devreye bağlanma ön koşulları ayrıca belirlenir.
  • Proses makinesinin bütün otomasyonu bu bağlantı işiyle üstlenilmez.
  • Görülmeyen yük için üretim veya kapasite garantisi verilmez.

Seçim, ekipman ve bağlantı ayrı gösterilir

Teklifte veri incelemesi, eşanjör, vanalar, borulama ve kabul kaydı ayrılır. Üretim kesintisi veya ek proses koordinasyonu gereken işler ön koşul olarak belirtilir.

  • İki devrenin seçim ve veri kapsamı
  • Ürün ile malzeme koşulları
  • Boru destekleri ve bakım erişimi
  • Bağlantı ve proses kabul çalışması

Teklif İçin Gerekli Bilgiler

  • İki devrenin verilerini hazırlayın.
  • Akışkan belgelerini paylaşın.
  • Proses hedeflerini açıklayın.
  • Yerleşim ve bakım alanını gösterin.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bu hizmet, proses ve tesisat devreleri arasındaki plakalı eşanjörün seçimini ve teklif kapsamında belirlenen bağlantı ve montaj işlerini kapsar. Genel mekanik taahhüt anlatımından farklı olarak iki tarafın giriş ve çıkış hedefleri, kullanılabilir basıncı ve akışkan belgeleri birlikte değerlendirilir. Seçenekler aynı girdiler üzerinden karşılaştırılır.

Çalışma sadece ekipman alımını içermez. Boru yükleri, taşıyıcı alan, erişim ve kontrol bağlantıları uygulama sınırını belirler. Üretim kesintisi veya mevcut devreye bağlanma gereksinimi varsa teklifin ayrı iş kalemleri olur; nihai seçim gerçek ürün belgeleriyle teyit edilir.

İki tarafı ayırmak
Proses ve tesisat akışkanları ayrı listelenir. Bir tarafın sıcaklığı veya debisi diğer tarafın verisi yerine kullanılmaz.
Ürün sınırlarını görmek
Plaka ve conta uygunluğu seçilecek ürünün belgeleriyle karşılaştırılır; bütün akışkanlara uygun tek eşanjör varsayılmaz.
Montajı seçime dahil etmek
Ekipman boyutu kadar bakım boşluğu ve boru destekleri de yerleşim kararına girer.

Makineye ayrı devre sağlamak

Makine gereksinimleri ile tesisatın sunabileceği koşullar aynı dosyada karşılaştırılır. Bağlantı planı sorumlulukları ayırır.

  • Makine hedeflerini alın.
  • Tesisat koşullarını hazırlayın.
  • Akışkan belgelerini paylaşın.

Seçimi ve Kapsamı Etkileyen Veriler

Proses

İncelenen bilgi
Hedef sıcaklık ve akışkan
Karara etkisi
İş gereksinimini tanımlar.

Tesisat

İncelenen bilgi
Mevcut sıcaklık ve debi
Karara etkisi
Sağlanabilir koşulları gösterir.

Malzeme

İncelenen bilgi
İçerik ve katkı belgeleri
Karara etkisi
Ürün uygunluğunu sınırlar.

Yerleşim

İncelenen bilgi
Destek ve bakım alanı
Karara etkisi
Montaj kapsamını belirler.

Sistem Seçiminde Teknik Koşullar

İki devrenin seçim girdileri

Proses hedefleri ile tesisatın sağlayabildiği sıcaklık, debi ve basınç ayrı kaydedilir; ölçüm ve işletme hedefi ayrılır.

Akışkan ve malzeme uygunluğu

Akışkan içeriği, katkılar, plaka ve conta uygunluğu gerçek üretici belgeleriyle doğrulanır; model uygunluğu diğer ürünlere genellenmez.

Seçeneklerin karşılaştırılması

Teklifler aynı çalışma girdileriyle karşılaştırılır; bağlantı, bakım ve tedarikçi kısıtları fiyatla birlikte gösterilir.

Temel ve bakım boşluğu

Ürün çizimi, taşıyıcı alan, boru destekleri ve bakım/söküm erişimi yerleşim kararına birlikte girer.

Vana ve kontrol bağlantıları

İki devrenin izolasyon, ölçüm ve kontrol bağlantıları ayrılır; başlatma/kesinti koşulları ve yetkin devreye alma koordinasyonu planlanır.

Kabul koşulu ve teslim

Temsil edici proses durumunda iki tarafın koşulları birlikte kaydedilir; görülmeyen yük ve gereken ek doğrulama açık kalır.

İki devrenin seçim girdileri — ayrıntılar

Proses tarafında hedef sıcaklıklar ve akışkan, tesisat tarafında mevcut koşullar ayrı tabloya alınır. Debi ve basınç bilgileri belirsizse yalnız bir kapasite isteğiyle nihai seçim yapılmaz. Plakalı eşanjörde akışkanlar ayrı yollar üzerinden ısı aktarır; ürünün düzeni kendi çiziminden okunur. Proje tabloları hangi girdinin ölçüm, hangi girdinin işletme hedefi olduğunu ayırır. Böylece tedarikçi teklifleri aynı çalışma durumunda karşılaştırılır ve eksik veriler görünür kalır.

Kontrol: Her iki tarafın girdisi ve dayanağı yazılı mı?

Akışkan ve malzeme uygunluğu — ayrıntılar

Seçilecek plaka ve conta için akışkan içeriği, katkılar ve çalışma koşulları üretici kapsamıyla karşılaştırılır. Genel su etiketi katkı veya proses içeriğini gizlemez. Bir modelin belirli bir uygulamada kullanılabilmesi, diğer modellerin de aynı uygulamaya uygun olduğu anlamına gelmez. Proje dosyası değerlendirilen akışkanları ve tedarikçinin açık şartlarını tutar. Eksik içerik belgesi satın alma öncesinde tamamlanması gereken veri olarak belirtilir. Ürün uygunluğu ve tedarikçinin verdiği koşullar, üretici belgeleriyle doğrulanır.

Kontrol: Malzeme kararı gerçek akışkan içeriğine bağlı mı?

Seçeneklerin karşılaştırılması — ayrıntılar

Teklifler aynı sıcaklık, debi ve çalışma durumuna göre karşılaştırılır. Ekipmanın etiket kapasitesi farklı koşullarda verilmişse eşdeğer sonuç gibi sunulmaz. Bağlantı, yerleşim ve bakım gereksinimleri fiyatla birlikte tabloda gösterilir. Seçim dosyası hangi gereksinimi hangi seçeneğin karşıladığını, bağlantı ve bakım koşullarıyla birlikte gösterir. Ürün ailesindeki kapasite genişletme veya özel yapı özellikleri her modelde varmış gibi yazılmaz; tedarikçinin verdiği seçim çıktısı ve açık kısıtlar kararın dayanağı olarak saklanır.

Kontrol: Karşılaştırılan tekliflerin çalışma koşulları aynı mı?

Temel ve bakım boşluğu — ayrıntılar

Eşanjörün yerleşimi ürün çizimi, taşıyıcı alan ve bakım erişimiyle hazırlanır. Conta veya plaka bakımı için gereken alan model belgesinden alınır; genel ölçü atanmaz. Boruların ekipman bağlantılarına istenmeyen yük aktarmaması için destek düzeni ayrıca koordine edilir. Üretici montaj kılavuzu bu arayüzlerin ürüne özgü kontrolünü destekler. Yerleşim dosyası ekipmanın yalnız sığıp sığmadığını değil, erişilebilirliğini ve gerektiğinde söküm yolunu da gösterir; ilgili yapısal sorumluluklar açık ayrılır.

Kontrol: Bakım ve boru destekleri yerleşimde gösterilmiş mi?

Vana ve kontrol bağlantıları — ayrıntılar

İki devrenin izolasyon noktaları, ölçüm yerleri ve kontrol elemanları hat şemasında ayrı gösterilir. Mevcut proses otomasyonuyla hangi sinyalin paylaşılacağı sorumlu taraflarla belirlenir. Eşanjör bağlantısı makinenin bütün kontrolünü üstlenmiş sayılmaz. Ürün çizimi ve etiket sınırları devre koşullarıyla karşılaştırılır; genel basınç veya sıcaklık değeri bütün modellere uygulanmaz. Başlatma ve kesinti durumları proje dosyasında tanımlanır; yetkin ekiplerle devreye alma koordinasyonu ayrıca planlanır.

Kontrol: Devre ve kontrol sorumlulukları şemada ayrılmış mı?

Kabul koşulu ve teslim — ayrıntılar

Kabulde hangi proses durumunun inceleneceği önceden belirlenir. İki tarafın işletme koşulları ve ölçülen sonuçlar aynı kayıtta tutulur. Bir noktadaki sıcaklık tek başına bütün kapasiteyi doğrulamaz. Görülemeyen yük durumu başarılı kabul edilmez; ilave çalışma ihtiyacı sonuç dosyasında kalır. Teslim seçim çıktısı, ürün belgeleri, son bağlantı çizimi ve açık bağımlılıkları birleştirir. Üretici performans örneği gerçek tesis kabulü yerine kullanılmaz ve genel üretim garantisi verilmez.

Kontrol: Kabul iki tarafın koşullarını birlikte içeriyor mu?

Plakalı eşanjörün ayrı üst ve alt boru bağlantılarını dışarıdan inceleyen teknisyen.

Plakalı eşanjörün ayrı üst ve alt boru bağlantıları, plaka paketi ve bakım çevresi görülüyor. Gerçek devre bilgisi olmadan borulara proses veya tesisat etiketi atanmaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

PLAKALI EŞANJÖR · ISI VE AKIŞ

İki devreyi aynı ısı yükünde buluşturun.

Sıcak ve soğuk akışkan ayrı devrelerde dolaşırken plakalar üzerinden ısı alışverişi yapar. Seçimde her iki tarafın sıcaklığı, debisi, akışkan özellikleri ve izin verilen basınç kaybı birlikte incelenir.

01 / ISI YÜKÜ

Sıcaklık ve debi ilişkisi

Yalnız su için yaklaşık örnek: 1 m³/h debide 5 °C sıcaklık değişimi yaklaşık 5,8 kW duyulur ısıya karşılık gelir. Bu değer yoğunluk ve özgül ısı kabulleriyle elde edilir.

02 / İKİNCİ DEVRE

Aynı koşullar varsayılmaz

Diğer devrenin giriş–çıkış sıcaklığı ve debisi, aynı ısı yükünü karşılayacak biçimde ayrıca değerlendirilir. Glikol veya farklı akışkanlarda özellikler ve sonuç değişir.

03 / BASINÇ VE ERİŞİM

Isıl kapasite tek başına yetmez

Her iki taraftaki basınç kaybı, pompa çalışma noktası ve kirlenme etkisi incelenir. Seçilen tipin sökme, temizlik ve servis boşluğu yerleşimde korunur.

Ön değerlendirme: Q = ṁ × cₚ × ΔT. Gerçek seçim; akışkan verileri, sıcaklık yaklaşımı, malzeme, basınç ve üretici hesabıyla doğrulanır.

Proses bilgilerinizi paylaşın ↗

İki devrede hangi bilgiler gerekir?

Proses tarafıTesisat tarafı
Akışkan içeriği ve katkı belgeleri
Akışkan ve ürün uygunluk belgeleri
Giriş-çıkış sıcaklığı: ölçülen durum ve hedef ayrı
Giriş-çıkış sıcaklığı: mevcut ve sağlayabildiği koşul
Debi: kaynak ve çalışma durumu
Debi: mevcut koşul ve dayanak
Basınç: mevcut kayıt ve gereksinim
Basınç: kullanılabilir koşul ve kayıt noktası

Her girdi ölçüm, belge veya işletme hedefi olarak işaretlenir; bir tarafın verisi diğer tarafın yerine kullanılmaz.

Teklifte ayrı gösterilen işler

Bağlanma ve kesinti ön koşulları

Mevcut devreye bağlanma, üretim kesintisi ve proses ekibiyle koordinasyon gereksinimleri teklif öncesi belirlenir. Hangi işin hangi ekipçe yürütüleceği ve görülmeyen yük için kalan doğrulama ihtiyacı ayrı yazılır.

KalemKapsamın açıklaması
Seçim dosyası
Girdi incelemesi, ürün uygunluğu ve tedarikçi seçim çıktısı
Ekipman temini
Gerçek ürün, belgeler ve teslim kapsamı
Boru ve vanalar
İki devrenin bağlantısı, izolasyon ve ölçüm arayüzleri
Destekler
Boru yükleri, taşıyıcı alan ve bakım erişimi koordinasyonu
Proses kabulü
Kararlaştırılan üretim durumunda iki tarafın koşullarının ortak kaydı

Kontroller ve teslim

Kontroller ve Teslim

Seçim teyidi

Tedarikçi çıktısı proje girdileriyle karşılaştırılır.

Montaj arayüzü

Destek ve bakım alanı ürün çizimiyle eşleştirilir.

İşletme kaydı

İki tarafın koşulları kabul sırasında birlikte tutulur.

Dosya teslimi

Ürün belgeleri ve son bağlantı planı birleştirilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. How does a plate heat exchanger work?
  2. Gasketed plate heat exchangers — Instruction manual

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Yalnız kW değeriyle seçim yapılır mı?

Kapasite talebi başlangıç bilgisidir; iki tarafın sıcaklık, debi ve akışkan koşulları ayrıca gerekir. Farklı şartlarda verilmiş etiket değeri aynı sonuç sayılmaz. Seçim dosyası gerçek girdileri, hedefleri ve eksik verileri açıkça ayırır.

Eski model aynıyla değiştirilebilir mi?

Mevcut işletme ve hedefler değişmiş olabilir. Eski etiket, akışkan belgeleri ve gerçek koşullar karşılaştırılmadan eşdeğer değişim önerilmez. Bakım alanı ve bağlantı farkları da değerlendirilir; ürün benzerliği bütün arayüzlerin uygun olduğunu göstermeye yetmez.

Her akışkan aynı plaka ve contayla kullanılabilir mi?

Malzeme uygunluğu ürün ve akışkan belgelerinden değerlendirilir. Katkılar ve proses içeriği genel su adıyla gizlenmez. Bir modelin kullanım kapsamı bütün ürünlere aktarılmaz; eksik içerik bilgisi nihai seçimden önce tamamlanması gereken girdi olarak kaydedilir.

Bakım alanı neden seçim aşamasında incelenir?

Ekipman alana sığsa bile bakım veya söküm için yeterli erişim bulunmayabilir. Ürün çizimindeki gereksinimler boru destekleri ve çevre tesisatla birlikte değerlendirilir. Böylece montaj sonrası erişim sorunu sonradan fark edilmiş ek iş haline gelmeden görünür olur.

Kabul hangi koşulda yapılır?

Temsil edici proses durumu önceden yazılır ve iki devrenin koşulları birlikte kaydedilir. Görülmeyen yük durumları başarılı sayılmaz. Üretici örneği saha kabulü yerine geçmez; gerekli ek doğrulama ve açık sınırlar sonuç dosyasında belirtilir.
