Chiller Seri-Paralel Devre Düzeni Fizibilitesi

Seri ve paralel alternatifler aynı yük ve su rejimiyle karşılaştırılır. Önce mevcut bağlantı doğrulanır; cihaz koşulları, pompa etkisi ve hizmet dışı durumdaki akış yolu birlikte değerlendirilir.

İki chiller ünitesinin su bağlantılarını tesisat odasında inceleyen mühendis.
Kavramsal hizmet görseli: İki chiller ünitesinin su bağlantılarını tesisat odasında inceleyen mühendis.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Alternatif devre kararı

Hizmette ele alınan işler

  • Mevcut referans ve alternatif akış şemaları
  • Cihaz su koşulları, pompa ve kontrol ihtiyaçları
  • Tek makine, bakım ve arıza senaryolarının karar tablosu

Kapsamın sınırları

  • Üretici ve saha teyitleri tamamlanmadan alternatif kesin uygulama önerisi olmaz.
  • Aşağıdaki şemalar kavramsaldır; gerçek tesis bağlantısı olarak gösterilmez.

Fizibilite ile uygulama ayrımı

Alternatif incelemesi, sahada doğrulama ve karar dosyası ayrı tekliflenebilir. Boru, vana ve kontrol uygulaması seçilen düzen kesinleşince detaylandırılır; ilk örnek çizim satın alma listesi sayılmaz.

  • Mevcut şema ve model verilerinin niteliği
  • Alternatif ve makine kombinasyonu sayısı
  • Pompa ile otomasyon uygunluk incelemesi
  • Kesinti ve fiziksel bağlantı kısıtları

İnceleme İçin Gerekli Bilgiler

  • Çözmek istediğiniz işletme sorununu belirtin.
  • Mevcut şema ve model verilerini paylaşın.
  • Su rejimi ile yük bilgilerini ekleyin.
  • Bakım ve tek makine kullanım beklentisini açıklayın.

İnceleme ve Teklif Kapsamı

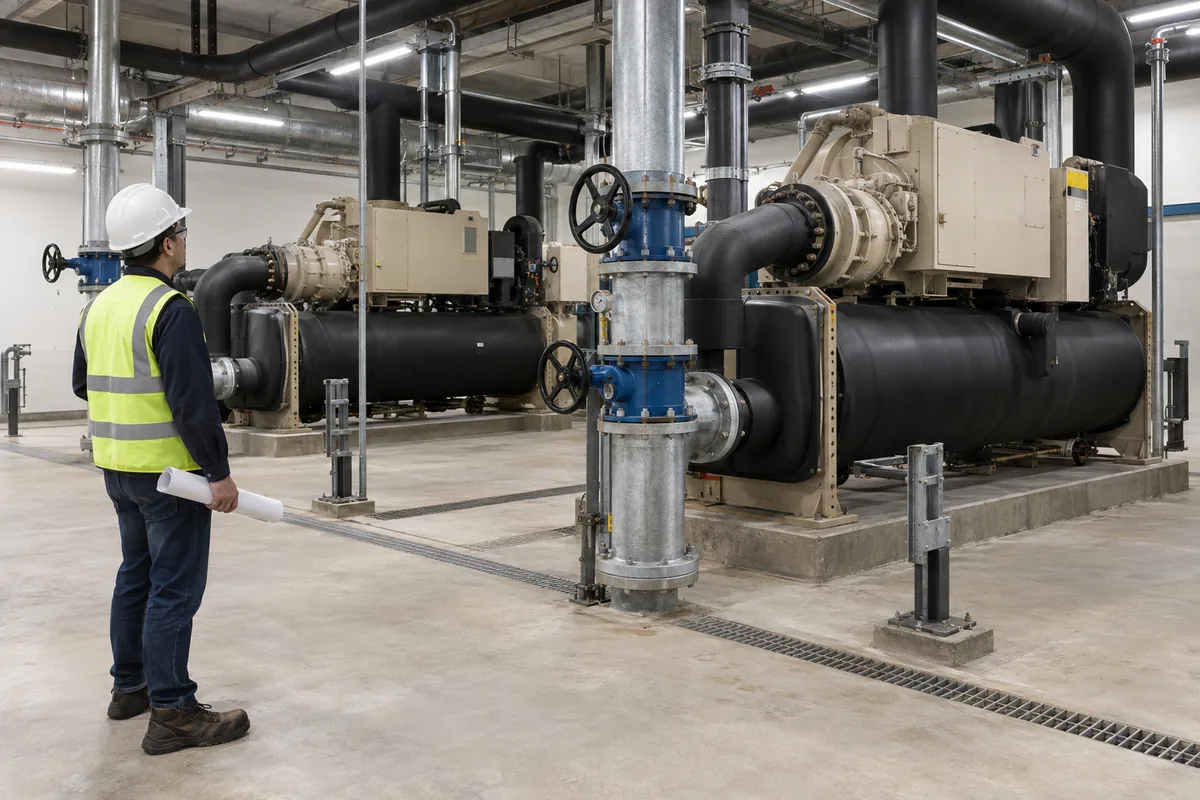

İki chiller ünitesinin su bağlantılarını tesisat odasında inceleyen mühendis.

İki chiller ünitesinin su bağlantılarını inceleyen mühendis.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Aynı hizmet için üç devre görünümü

Referans, seri ve paralel akış kavramları

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal karşılaştırma; mevcut saha bağlantısı doğrulanmış değildir. Aynı yük ve su rejimi verileri her alternatif için doldurulur.

  1. Mevcut referans

    Sahada doğrulanacak bağlantı, akış yönü ve izolasyon noktaları

  2. Seri: cihaz A

    İlk cihazın giriş-çıkış su koşulu ayrı değerlendirilir.

  3. Seri: cihaz B

    Önceki cihazın çıkışından gelen su koşulu ve izinler

  4. Paralel: ortak gidiş

    Akış kollar arasında gerçek devreye göre paylaşılır.

  5. Paralel: cihaz A

    Kol akışı ve cihaz koşulu

  6. Paralel: cihaz B

    Kol akışı ve cihaz koşulu

Bağlantılar

  • Seri: cihaz A öğesinden Seri: cihaz B öğesine bağlantıSeri akış
  • Paralel: ortak gidiş öğesinden Paralel: cihaz A öğesine bağlantıA kolu
  • Paralel: ortak gidiş öğesinden Paralel: cihaz B öğesine bağlantıB kolu
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Referans, seri ve paralel akış kavramlarıÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Seri: cihaz A → Seri: cihaz B · Seri akışParalel: ortak gidiş → Paralel: cihaz A · A koluParalel: ortak gidiş → Paralel: cihaz B · B kolu1Mevcut referans2Seri: cihaz A3Seri: cihaz B4Paralel: ortakgidiş5Paralel: cihaz A6Paralel: cihaz B

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

AlternatifOrtak karşılaştırma verisiCihaz A/B için ayrı kayıt
Mevcut referans
Aynı hizmet yükü ve tasarım su rejimi
Sahadaki gerçek giriş-çıkış, akış ve çalışma izinleri
Seri
Aynı hizmet yükü ve tasarım su rejimi
Sıralı cihazların farklı su koşulları ve yük paylaşımı
Paralel
Aynı hizmet yükü ve tasarım su rejimi
Kol akışları, cihaz koşulları ve paylaşım davranışı

İnceleme Yöntemi ve Girdiler

Müşteri bazen bir teknik örnekte gördüğü seri düzeni kendi tesisine taşımak ister. Ancak örneğin su sıcaklıkları, cihaz yapısı ve çalışma senaryosu farklı olabilir. İnceleme mevcut devreyi referans alır ve hangi problemin çözülmek istendiğini sorar: kapasite paylaşımı, bağlantı kısıtı, işletme esnekliği veya başka bir amaç. Amaç belirsizse yalnız yeni topoloji çizmek yatırım kararını açıklamaz.

Teslim alternatif şemalar, cihaz koşulu tablosu, pompa değerlendirmesi, tek makine işletmesi ve arıza senaryolarını içerir. Üretici uygunluğu alınmadan bir düzen kesin öneri olmaz. Seri düzen her tesis için daha verimli veya paralel düzen her arıza için daha dayanıklı ilan edilmez. Karşılaştırma aynı yük ve hizmet koşullarında yapılır. Uygulama projesi, vana ve kontrol detayları fizibilite kararından sonra ayrı aşama olarak netleşebilir.

Aynı hizmeti karşılaştırın
Alternatifler aynı soğutma ihtiyacı ve su rejimi üzerinden değerlendirilir. Farklı beklentiler bir düzene gizli avantaj yaratmamalıdır.
Cihaz koşulunu doğrulayın
Bağlantı topolojisi üretici verisiyle uyumlu olmalıdır. Seri çalışan cihazın gördüğü koşul ayrı hesap ve teyit gerektirir.
Arıza ve bakım durumundaki akış yolunu gösterin
Bir makine hizmet dışındayken akışın nereye gideceği ve kalan cihazların koşulları alternatif şemada gösterilir.

Tasarımda seri/paralel bağlantı kararı henüz verilmemiş

Seri ve paralel alternatifler aynı proje girdileriyle hazırlanır. Yerleşim, pompa ve işletme sonuçları birlikte değerlendirilir.

  • Yük ve su rejimi tanımlı olsun.
  • Cihaz verisi karşılaştırılabilsin.
  • İşletme öncelikleri yazılsın.

Fotoğraf bağlantı kararının yerine geçmez

İki chillerin su bağlantıları

Seri veya paralel düzen yalnız fotoğraftan varsayılmaz; gerçek cihaz etiketleri ve saha bağlantıları doğrulanmış akış şemasıyla eşleştirilir.

Bu sayfada tesise ait doğrulanmış şema bulunmuyor. Güncel boru-vana planı ve saha doğrulaması, mevcut referansın kesinleşmesi için gereken girdidir.

Hizmet dışı durum ve karar kaydı

Elenen alternatif

Elenme gerekçesi cihaz uyumsuzluğu, pompalama, bağlantı kısıtı veya işletme koşuluna bağlanır; ölçülmemiş enerji üstünlüğü gerekçe yapılmaz.

Uygulamaya geçiş

Gerekli üretici teyidi, saha bağlantısı, pompa verisi, otomasyon erişimi ve kabul planı tamamlandığında ayrıntılı proje kapsamı belirlenir.

Alternatif/durumKalan akış yoluKarar ve gereken teyit
Seri — tek makine
Kalan cihazın yolu ve gerekli bypass ayrı çizilir.
Gerçek vana düzeni ve üretici izinleri
Seri — bakım
İzolasyon sonrası kalan devre değerlendirilir.
Bakım izolasyonu ve kalan cihaz koşulu
Seri — arıza
Hizmet dışı cihazdan akış gereği kontrol edilir.
Korunabilen hizmet ve ortak bağımlılıklar
Paralel — tek makine
Çalışan kolun akışı değerlendirilir.
Pompa noktası ve minimum/maksimum akış izinleri
Paralel — bakım
İzole kol dışındaki yollar değerlendirilir.
Vana ve geri akış düzeni
Paralel — arıza
Arızalı kol dışlanınca kalan akış incelenir.
Kontrol davranışı ve kalan cihaz izinleri

Değerlendirmede Kullanılan Veriler

Hizmet ihtiyacı

İncelenen bilgi
Yük ve su rejimi
Karara etkisi
Aynı referansla alternatifleri kurun.

Cihaz uyumu

İncelenen bilgi
Model bazlı üretici verisi
Karara etkisi
Uygun ve teyit bekleyen düzenleri ayırın.

Pompalama

İncelenen bilgi
Akış yolu ve çalışma noktası
Karara etkisi
Korunacak veya değişecek pompayı belirleyin.

Arıza işletmesi

İncelenen bilgi
Tek makine ve bakım senaryosu
Karara etkisi
Yönetilebilir topolojiyi seçin.

Teknik Koşullar ve Sınırlar

Referans ve alternatif şemalar

Referans, seri ve paralel alternatiflerde akış yolu ile sahada teyit bekleyen bağlantılar ayrılır.

Su rejimi ve yük paylaşımı

Her cihazın giriş-çıkış su koşulu aynı yük ve hizmet verileriyle değerlendirilir.

Pompa ve basınç kaybı

Pompa çalışma noktası ve basınç kayıpları makine kombinasyonlarıyla birlikte incelenir.

Tek makine ve hizmet dışı durum

Tek makine, bakım ve arıza durumunda kalan akış yolu ayrı değerlendirilir.

Kontrol ihtiyacı

Gerekli komut, geri bildirim ve sağlayıcı izinleri topoloji kararıyla birlikte listelenir.

Yatırım karar dosyası

Uygun veya elenen alternatiflerin gerekçeleri ve uygulamaya geçiş teyitleri teslim edilir.

Referans ve alternatif şemalar — ayrıntılar

Fizibilite mevcut veya başlangıçta planlanan devreyi referans olarak gösterir. Seri ve paralel alternatiflerde akış yolları, pompa bağlantıları ve izolasyon noktaları ayrı çizilir. Müşterinin çözmek istediği problem her şemayla ilişkilendirilir. Şemalar yalnız görsel seçenek değildir; hangi cihazın hangi koşulu göreceğini açıklamalıdır. Sahada bulunmayan bağlantı veya ürün varsayımı işaretlenir, böylece alternatifin hangi veri geldikten sonra kesinleşebileceği anlaşılır ve karar izlenebilir kalır.

Kontrol: Her alternatifte akış yönü ve referanstan farkı gösterilsin.

Su rejimi ve yük paylaşımı — ayrıntılar

Bağlantı düzeni cihazların gördüğü giriş ve çıkış su koşullarını etkiler. Hesap, gerçek yük ve tasarım su rejimi üzerinden kurulmalıdır. Seri düzen için yük paylaşımının eşit olduğu varsayılmaz; paralel düzen de yalnız cihaz adediyle yorumlanmaz. Üretici verileri gerekli çalışma koşullarıyla eşleştirilir. Genel teknik örnekteki sonuç başka tesise sayısal kazanç olarak taşınmaz; hesaplanan senaryolar kullanılan varsayımlarla birlikte müşteriye sunulur ve karşılaştırma sınırı korunur.

Kontrol: Her cihazın gördüğü su koşulu alternatif bazında açıklansın.

Pompa ve basınç kaybı — ayrıntılar

Topoloji değişimi pompalama değerlendirmesini de gerektirir. Hatlar, cihaz su tarafı ve diğer bağlantılar gerçek verileriyle ele alınır. Mevcut pompanın aynı şekilde yeterli kalacağı kabul edilmez. Çalışma noktası ve farklı makine kombinasyonları incelenir; gerekli ürün bilgisi yoksa sonuç teyit bekler. Alternatif karşılaştırmasında yardımcı tüketim ve donanım ihtiyacı ayrı görünür tutulur. Yalnız cihaz verimiyle bütün santralın enerji sonucu veya yatırım üstünlüğü ilan edilmez ve kapsam açık tutulur.

Kontrol: Pompa değerlendirmesi cihaz kombinasyonlarıyla uyumlu olsun.

Tek makine ve hizmet dışı durum — ayrıntılar

Her alternatif, bütün makineler çalışırken olduğu kadar tek makine veya bakım durumunda da değerlendirilir. Akışın hizmet dışı cihazdan geçip geçmeyeceği ve izolasyonun kalan devreyi nasıl etkilediği çizilir. Gerekli bypass ve vana düzeni seçenek olarak gösterilir; bunların kurulmuş olduğu varsayılmaz. Arıza işletmesi üretici izinleriyle birlikte değerlendirilir. Dosya hangi hizmetin korunabileceğini ve hangi koşulda ek yedekleme planı gerektiğini açıklar; kesintisizlik garantisi oluşturmaz ve sınırları bildirir.

Kontrol: Tek makine ve bakım akış yolu ayrıca çizilsin.

Kontrol ihtiyacı — ayrıntılar

Topoloji seçimi kontrolün cihaz sırasını, pompa izinlerini ve su ayarını nasıl yöneteceğini etkiler. Fizibilite gerekli komut ve geri bildirimleri listeler. Makine giriş ve çıkış geçişleri genel fonksiyon düzeyinde tanımlanır; uygulama yazılımı ayrı proje aşamasına bırakılabilir. Mevcut otomasyonun her arayüzü desteklediği varsayılmaz. Sağlayıcı ve üretici teyitleri karar koşulu olur. Operatörün manuel kullanım ve bakım dışlama biçimi alternatiflerin yönetilebilirliğiyle birlikte karşılaştırılır ve teslim dosyasında açıklanır.

Kontrol: Topoloji kararı kontrol noktası ihtiyacıyla birlikte sunulsun.

Yatırım karar dosyası — ayrıntılar

Sonuç dosyası uygulanabilir seçenekleri ve elenen düzenlerin gerekçelerini aynı tabloda gösterir. Mevcut ekipmanın korunması, bağlantı işi, kontrol karmaşıklığı ve işletme esnekliği ayrı karar başlıklarıdır. Eksik veri için gereken doğrulama adımları belirtilir. Enerji karşılaştırması yapılırsa hesap senaryosunun varsayımları ve sonucun ölçülmüş işletme sonucu olmadığı açıkça belirtilir. Fizibilite kesin fiyat veya tasarruf taahhüdü değildir; uygulama projesine hangi koşullarda geçileceğini müşterinin değerlendirebileceği somut kapsamla sunar ve sonraki adımı netleştirir.

Kontrol: Öneri yanında elenen alternatiflerin gerekçesi de bulunsun.

Kontroller ve teslim

Teslim Edilecek Dosya

Veri doğrulama

Fizibilite girdileri gerçek cihaz ve saha bilgisiyle eşleştirilir.

Karar incelemesi

Alternatifler işletme, tasarım ve ilgili sağlayıcılarla değerlendirilir.

Uygulama kabul planı

Seçilen düzen için akış ve geçiş testleri sonraki aşamaya yazılır.

Belirsizlik teslimi

Teyit bekleyen girdiler ve uygulamaya geçiş koşulları açıkça sunulur.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Series-series counterflow for central chilled-water plants
  2. Trane — Engineering educational resources

Sık Sorulan Sorular

Seri bağlantı her zaman daha iyi mi?

Hayır. Sonuç yük, su rejimi, cihaz yapısı ve pompalama koşullarına bağlıdır. Genel teknik örnek bir tesis için doğrudan üstünlük kanıtı değildir; alternatifler aynı hizmet ve gerçek verilerle karşılaştırılır.

Mevcut paralel tesis dönüştürülebilir mi?

Saha bağlantısı, cihaz izinleri ve pompa koşulları incelenerek uygulanabilirlik belirlenir. Korunacak ekipman ve kesinti ihtiyacı açıkça gösterilir; yalnız yeni boru çizimiyle dönüşümün uygun veya ekonomik olduğu kabul edilmez.

Farklı marka makineler için uygun mu?

Her cihazın gerçek çalışma koşulları ve kontrol arayüzü ayrı teyit edilir. Marka veya kapasite benzerliği yeterli değildir; eksik bilgi karar koşulu olarak tutulur ve uygun olmayan kombinasyon gerekçesiyle elenir.

Arızada hangi düzen daha dayanıklı?

Genel bir cevap yerine hizmet dışı cihazın akış yoluna ve ortak bağımlılıklara bakılır. Her alternatifte tek makine ve bakım davranışı gösterilir; kalan hizmetin sınırı açıkça değerlendirilir ve garanti verilmez.

Fizibilite sonunda uygulama projesi olur mu?

Teslim karar dosyası ve alternatif şemalarıdır. Ayrıntılı boru, vana, kontrol ve kabul projesi seçilen düzenle ayrı aşama olarak netleşebilir; teklif hangi detayların dahil olduğunu baştan açıkça belirtir.
