Merkezi İklimlendirme

Kampüs Soğutmasına Yeni Bina Bağlantı Projesi

Yeni bina yükü hesap verisi, mevcut binaların yükü ölçüm verisi olarak ayrı gösterilir. Kapasite kararı ortak kullanım koşullarına ve açıklanan eşzamanlılık kabullerine bağlanır.

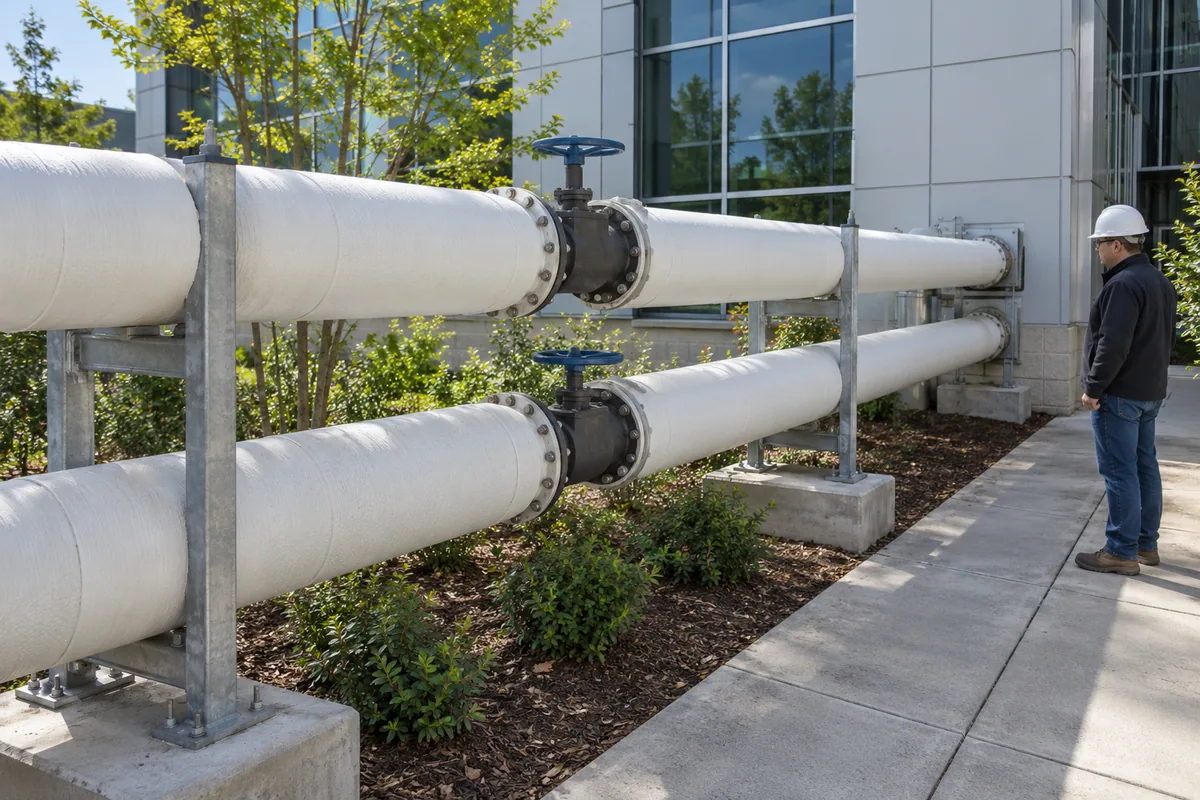

Bina cephesine yönelen yalıtımlı su hatları ve hat armatürlerini gösteren temsili görsel.
Kavramsal hizmet görseli: Kampüs binasına yönelen iki ayrı yalıtımlı su hattı ve hat üzerindeki bağımsız vanalar.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Yeni kolun kampüs ağına entegrasyonu

Hizmette ele alınan işler

  • Kapasite/veri karşılaştırması ve bağlantı alternatifleri
  • Kampüs-bina arayüzündeki kontrol, ölçüm ve bakım sınırı
  • Yeni kol ve mevcut kritik kullanıcılar için etaplı kabul

Kapsamın sınırları

  • Yeni bina terminal projesi ile ortak ağ değişiklikleri ayrı sorumluluk taşır.
  • Tam kullanım görülmeden geçici düşük yük sonucu tam kapasite kabulü sayılmaz.

Entegrasyon teklifinin sınırı

Ön inceleme, bağlantı projesi ve saha uygulaması ayrı gösterilir. Bina içi terminal işi ile ortak santral değişiklikleri karıştırılmaz; kontrol ve ölçüm sağlayıcılarının kapsamı netleşir.

  • Mevcut ağ çizimi ve yük kayıtlarının niteliği
  • Bağlantı mesafesi, erişim ve izolasyon
  • Pompa, vana veya devre ayrımı ihtiyacı
  • Etaplı kesinti, arayüz ve tekrar kabul

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

İnceleme İçin Gerekli Bilgiler

  • Mevcut kampüs şemasını ve yük kayıtlarını paylaşın.
  • Yeni binanın kullanım ve terminal koşullarını ekleyin.
  • Etaplı açılış takvimini belirtin.
  • Bağlantı ve işletme sorumlularını tanımlayın.

İnceleme ve Teklif Kapsamı

Kampüs binasına yönelen iki ayrı yalıtımlı su hattı ve hat üzerindeki bağımsız vanalar.

Kampüs binasına yönelen iki ayrı yalıtımlı su hattı ve bağımsız vanalar.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Hesap ve ölçüm verilerini aynı koşula getirin

Veri grubuKaynakKullanım/tasarım koşuluDönem farkıEşzamanlılık kabulü
Yeni bina yükü
Hesap dosyası ve girdileri
Beklenen kullanım, çalışma saatleri ve su rejimi
Hesabın temsil ettiği dönem yazılır.
Ortak kampüs talebiyle örtüşmesi açıklanır.
Mevcut bina yükleri
Ölçüm kaynağı ve kayıt dönemi
Gerçek kullanım, hava ve su koşulları
Ölçüm ile tasarım döneminin farkı yazılır.
Birlikte oluşan talepler kayıt veya varsayımla ayrılır.
Santral kullanılabilirliği
Cihaz, bakım ve hizmet dışı durum kaydı
Aynı karşılaştırma dönemindeki kullanılabilir ekipman
Kayıt tarihi ve değişimler belirtilir.
Yedekleme ve işletme öncelikleri ayrı gösterilir.

Proje verileriyle doldurulacak yapı; hesap yükü ölçülmüş işletme sonucu olarak sunulmaz.

İnceleme Yöntemi ve Girdiler

Kampüsün mevcut santralında boş kapasite görülmesi ilk veri olabilir; yeni binanın talebi farklı saat ve mevsimlerde oluşabilir. Eşzamanlı yük, mevcut bina kayıtları ve büyüme takvimi birlikte incelenir. Yeni binanın istediği su koşulları ortak ağı kullanmaya uygun olmalıdır. Yeni ve mevcut bina yüklerine ilişkin varsayımlar ve eşzamanlılık kabulleri, kapasite kararının gerekçeleriyle birlikte açıklanır.

Teslim bağlantı sınırı çizimi, korunacak hizmetler, hidrolik bağlantı alternatifleri, kontrol ve ölçüm noktaları ile etaplı kabul planıdır. Bina tarafındaki terminal projesi ve ortak santral tarafındaki değişiklik ayrı sorumluluk taşır. Doğrudan bağlantı veya ayrılmış devre seçimi gerçek koşullara göre değerlendirilir. Kapsam genel chiller kurulumu değildir; mevcut ağa yeni tüketicinin entegrasyonudur. Uygulama sırasında kesinti ve geri dönüş koşulları belirtilir; mevcut kullanıcıların hiçbir koşulda etkilenmeyeceği baştan garanti edilmez.

Eşzamanlı yükü inceleyin
Yeni bina yükü kampüsün gerçek kullanım takvimiyle birlikte okunur. Tek cihaz etiketi veya tek günlük kayıt bütün kapasite kararının yerine geçmez.
Sınırı açık çizin
Santral, dağıtım hattı ve yeni bina tarafının bağlantı, ölçüm ve bakım sorumlulukları ayrı gösterilir.
Mevcut hizmeti koruyun
Bağlantı ve devreye alma sırasında eski kullanıcıların koşulları izlenir; yalnız yeni binanın çalışması kabul sayılmaz.

Kampüse yeni bina ekleniyor

Yeni kullanım takvimi ve terminal koşulları mevcut santral kayıtlarıyla eşleştirilir. Bağlantı noktası kapasite ve erişim üzerinden değerlendirilir.

  • Yeni yükün kaynağı belli olsun.
  • Mevcut kullanım takvimi paylaşılsın.
  • Bağlantı sınırı çizilsin.

Bağlantı, ölçüm ve bakım sınırı

Kavramsal kampüs-bina arayüzü

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili sınır şeması; gerçek hat yerleri ve sorumlu ekip adları proje aşamasında doğrulanır.

  1. Kampüs ağı

    Ortak santral ve dağıtımın işletme/bakım sorumlusu

  2. Bağlantı sınırı

    Gidiş-dönüş izolasyonu; ölçüm ve kontrol arayüzünün tarafı

  3. Yeni bina

    Terminal, bina kolu ve ilgili bakım sorumlusu

  4. Ölçüm ve kayıt

    Amaç, nokta, veri aktarımı ve sorumlu ayrı listelenir.

Bağlantılar

  • Kampüs ağı öğesinden Bağlantı sınırı öğesine bağlantıGidiş-dönüş bağlantısı
  • Bağlantı sınırı öğesinden Yeni bina öğesine bağlantıBina kolu
  • Bağlantı sınırı öğesinden Ölçüm ve kayıt öğesine bağlantıArayüz kaydı

İki yalıtımlı hat ve bağımsız vanalar

Ayrı gidiş-dönüş hatları ve izolasyon noktaları belirlenir. Hangi vananın ve ölçüm noktasının kampüs ya da bina bakım sorumluluğunda olduğu gerçek sınır çizimine işlenir.

Değerlendirmede Kullanılan Veriler

Eşzamanlılık

İncelenen bilgi
Bina yükleri ve kullanım takvimi
Karara etkisi
Ortak santral kapasitesini aynı dönemle inceleyin.

Su koşulu

İncelenen bilgi
İki tarafın gerçek proje bilgisi
Karara etkisi
Doğrudan veya ayrılmış bağlantıyı değerlendirin.

Dağıtım

İncelenen bilgi
Mevcut hat ve pompa koşulu
Karara etkisi
Eski kullanıcıları etkileyen revizyonu belirleyin.

Etap

İncelenen bilgi
Açılış ve kesinti takvimi
Karara etkisi
Geçici ve tam kullanım kabulünü ayırın.

Teknik Koşullar ve Sınırlar

Kampüs ve yeni bina yükü

Mevcut bina ölçümleri ve yeni bina hesap yükü kullanım koşulları ve eşzamanlılıkla ayrı etiketlenir.

Bağlantı ve sorumluluk sınırı

Kampüs ve bina tarafının bağlantı, ölçüm ve bakım sorumluları çizimde ayrılır.

Su rejimi ve devre ayrımı

İki tarafın su rejimi doğrudan veya ayrılmış devre seçiminin gerekçesini oluşturur.

Dağıtım ve pompa etkisi

Yeni kolun debisi kadar mevcut kritik kollar ve pompa davranışı da değerlendirilir.

Ölçüm ve kontrol arayüzü

Talep, durum ve tüketim arayüzleri ayrı kapsam ve veri kaybı davranışı taşır.

Etaplı bağlantı ve kabul

Geçici düşük yük ile tam kullanım kabulü yeni ve mevcut kullanıcıları birlikte izler.

Kampüs ve yeni bina yükü — ayrıntılar

Kapasite incelemesi mevcut binaların kullanım ve yük kayıtlarıyla başlar. Yeni binanın hesap girdileri ve beklenen çalışma saatleri ayrı gösterilir. Eşzamanlılık kabulü gerekçesiyle açıklanır; bilinmeyen gelecek kullanım kesin veri yapılmaz. Santralın mevcut kullanılabilirliği bakım ve hizmet dışı cihaz koşullarıyla birlikte değerlendirilir. Rapor yeni bağlantının hangi varsayımlarda mümkün olduğunu ve hangi yük değişiminde tekrar inceleme gerektiğini müşteriye gösterir, kapasite sonucunun sınırını açık tutar.

Kontrol: Mevcut ölçüm ve yeni hesap yükleri ayrı etiketlensin.

Bağlantı ve sorumluluk sınırı — ayrıntılar

Bağlantı noktasının fiziksel yeri, vana ve bakım erişimi çizime işlenir. Ortak ağ ile bina tarafının tasarım, uygulama ve işletme sorumluları belirlenir. Ölçüm ve kontrol arayüzünün hangi tarafta bulunduğu açıklanır. Sınır yalnız idari bir çizgi değildir; arıza ve bakım sırasında hangi işlemi kimin yapacağını belirler. Mevcut tesis çizimi sahayla uyuşmuyorsa bağlantı projesinden önce doğrulama ihtiyacı ayrıca planlanır ve belirsiz hat kullanılabilir kabul edilmez.

Kontrol: Her bağlantı ve arayüzün sorumlusu listelensin.

Su rejimi ve devre ayrımı — ayrıntılar

Yeni binanın terminal su koşulları ortak kampüs devresiyle karşılaştırılır. Sıcaklık, akışkan ve gerekli basınç koşulları gerçek proje verisinden alınır. Doğrudan bağlantı veya devreyi ayıran çözüm seçenek olarak değerlendirilir; tek biçim bütün kampüslere uygulanmaz. Ayrım varsa ek ısı aktarımı ve pompalama etkileri hesaba katılır. Ürün ve malzeme uygunluğu teyit edilir; bilgi bulunmadan mevcut cihazların yeni koşulları desteklediği söylenmez ve karar koşulları açık bırakılır.

Kontrol: Bağlantı seçeneği iki tarafın gerçek su koşuluyla gerekçelensin.

Dağıtım ve pompa etkisi — ayrıntılar

Yeni tüketici eklenmesi ortak dağıtım hattının ve pompaların çalışma koşullarını değiştirebilir. Akış yolları, kritik kollar ve mevcut vana davranışı incelenir. Yeni bina çalışırken eski kullanıcıların gerekli koşulları korunmalıdır. Yalnız yeni kolun debisi yeterli göründüğü için bütün ağ uygun sayılmaz. Gerekli dengeleme veya pompa revizyonu ayrı iş kapsamına bağlanır. Proje, izlenecek mevcut bina noktalarını ve kontrol için gereken geri bildirimleri açıkça belirtir, devreyi bütün olarak değerlendirir.

Kontrol: Yeni bağlantı kabulünde mevcut kritik kollar da izlensin.

Ölçüm ve kontrol arayüzü — ayrıntılar

Yeni binanın talebi, tüketim kaydı ve çalışabilirlik bilgisi ortak işletmeyle paylaşılacaksa arayüz noktaları tanımlanır. Ölçüm amacı ve sınırı belirlenmeden sayaç listesi hazırlanmaz. Zaman kaydı ve haberleşme kaybı davranışı açıklanır. Bina otomasyonunun her protokol veya işlevi desteklediği varsayılmaz; ilgili sağlayıcılar uyumu teyit eder. İşletme raporunda ortak santral sonucu ile yeni bina kolu sonucu ayrılır; ölçülmemiş tüketim veya hukuki paylaştırma uygunluğu beyan edilmez.

Kontrol: Talep, durum ve ölçüm noktaları ayrı listelensin.

Etaplı bağlantı ve kabul — ayrıntılar

Bağlantı kesintisi, izolasyon, geçici işletme ve yeniden hizmete alma aşamaları ortak bir planda gösterilir. Yeni kol hazırlanmadan mevcut hizmete müdahale edilmez. Etaplı açılışta ilk düşük yük kabulü tam kullanım sonucuyla karıştırılmaz. Test, yeni bina ve mevcut kullanıcıların kayıtlarını birlikte değerlendirir. Gerçekleşmeyen yük için tekrar kontrol koşulu yazılır. Sonuç, açık işler ve devreye alınan sınırları gösterir; gelecekteki bütün büyümeler için sınırsız kapasite veya kesintisiz hizmet sözü oluşturmaz.

Kontrol: Geçici etap ile tam kullanım kabulü ayrı durum taşısın.

Kontroller ve teslim

Yeni kol ve mevcut hizmet aynı etapta izlenir

EtapYeni kol kabul koşuluMevcut kritik kullanıcılarSonuç ve tekrar koşulu
Bağlantı hazırlığı
Güzergâh, izolasyon ve arayüz hazır
Korunacak hizmet ve kesinti planı belirli
Uygulama izni ve hazırlık açık işleri
Geçici düşük yük
Devreye giren alanlarda su ve kontrol davranışı
Kritik kol kayıtları aynı oturumda izlenir
Geçici sonuç; tam kullanım testi açık tutulur.
Tam kullanım
Gerçekleşen kullanımda talep ve su koşulları
Mevcut hizmet koşullarıyla birlikte değerlendirilir
Uygun/düzeltme gerekli/koşul oluşmadı sonucu ve sorumlu

Her etapta izolasyon, geçici işletme ve yeniden hizmete alma kayıtları aynı plan içinde tutulur.

Teslim Edilecek Dosya

Hazırlık sınırı

Yeni kolun erişim, veri ve bağlantı hazırlığı uygulama öncesi kontrol edilir.

Bağlantı kaydı

İzolasyon, geçici işletme ve yeniden hizmete alma adımları belgelenir.

Ortak gözlem

Yeni bina ve mevcut kritik kullanıcılar aynı oturumda değerlendirilir.

Etap teslimi

Devreye giren alanlar, geçici ayarlar ve tekrar test koşulları açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Engineering educational resources
  2. CIBSE TM53 — Refurbishment of non-domestic buildings

Sık Sorulan Sorular

Boş chiller kapasitesi bağlantı için yeterli mi?

Tek başına değil. Eşzamanlı yük, su rejimi, dağıtım ve pompa koşulları birlikte incelenir. Bakım veya arıza dönemindeki kullanılabilirlik de değerlendirilir; tek bir kapasite etiketi bağlantının uygunluğunu kesinleştirmez.

Yeni bina doğrudan ortak hatta bağlanabilir mi?

İki tarafın sıcaklık, akışkan ve diğer proje koşulları karşılaştırılarak karar verilir. Doğrudan veya ayrılmış devre seçenekleri incelenir; tek bağlantı biçimi bütün kampüsler için doğru kabul edilmez ve gerekçe dosyada gösterilir.

Mevcut kullanıcılar testte izlenir mi?

Evet, bağlantı yeni kolu çalıştırmanın yanında eski hizmetin korunmasını da hedefler. Kritik kollar ve uygun kayıtlar planlanır; yalnız yeni binanın soğuması bütün kampüs için başarılı kabul sayılmaz ve sınır açıklanır.

Etaplı açılışta kabul nasıl yapılır?

Her etapta devreye giren alan ve geçici ayarlar belgelenir. Düşük kullanımda alınan sonuç tam yük kabulü olarak sunulmaz; kalan koşullar için uygun dönemde tekrar inceleme ihtiyacı yazılır ve işletmeye teslim edilir.

Teklif için hangi belgeler yararlı?

Mevcut santral ve ağ şeması, yük kayıtları, yeni bina terminal projesi ve açılış takvimi yararlıdır. Bağlantı ve işletme sorumluları da belirtilir; eksik saha bilgisi ön incelemede tamamlanacak listeye alınır.
