Kapsam ve Teklif
Terminal, dağıtım ve kaynak tarafındaki dönüşüm
Hizmette ele alınan işler
- Terminal uygunluk envanteri ve değişim gerekçeleri
- Sıcak-soğuk hat, oda kontrolü ve servis erişimi
- Etap takvimi ve hizmet bazında kabul kaydı
Kapsamın sınırları
- Bütün mevcut terminallerin yeniden kullanılacağı teyitsiz kabul edilmez.
- Santralın eşzamanlı sıcak-soğuk hizmeti ayrıca doğrulanır.
Dönüşüm teklifinde alan bazlı kapsam
Cihaz envanteri ve saha güzergâhı teklifin temelidir. Terminal, yeni hat, kontrol ve tadilat işleri ayrı görünür; terminalin yeniden kullanılabilirliği teyitsiz fiyat avantajı olarak sunulmaz.
- Kullanılmaya devam edecek veya değiştirilecek terminal sayısı
- Yeni hat ve yalıtım erişimi
- Oda kontrolü ile otomasyon uyumu
- Etaplı kesinti ve tamamlayıcı tadilat
İnceleme İçin Gerekli Bilgiler
- Karşıt ihtiyacı olan odaları belirtin.
- Terminal modelleri ve çizimleri paylaşın.
- Tavan ve şaft erişimini açıklayın.
- Etaplı kullanım ve kesinti takvimini ekleyin.
Müdahale ve Teklif Kapsamı

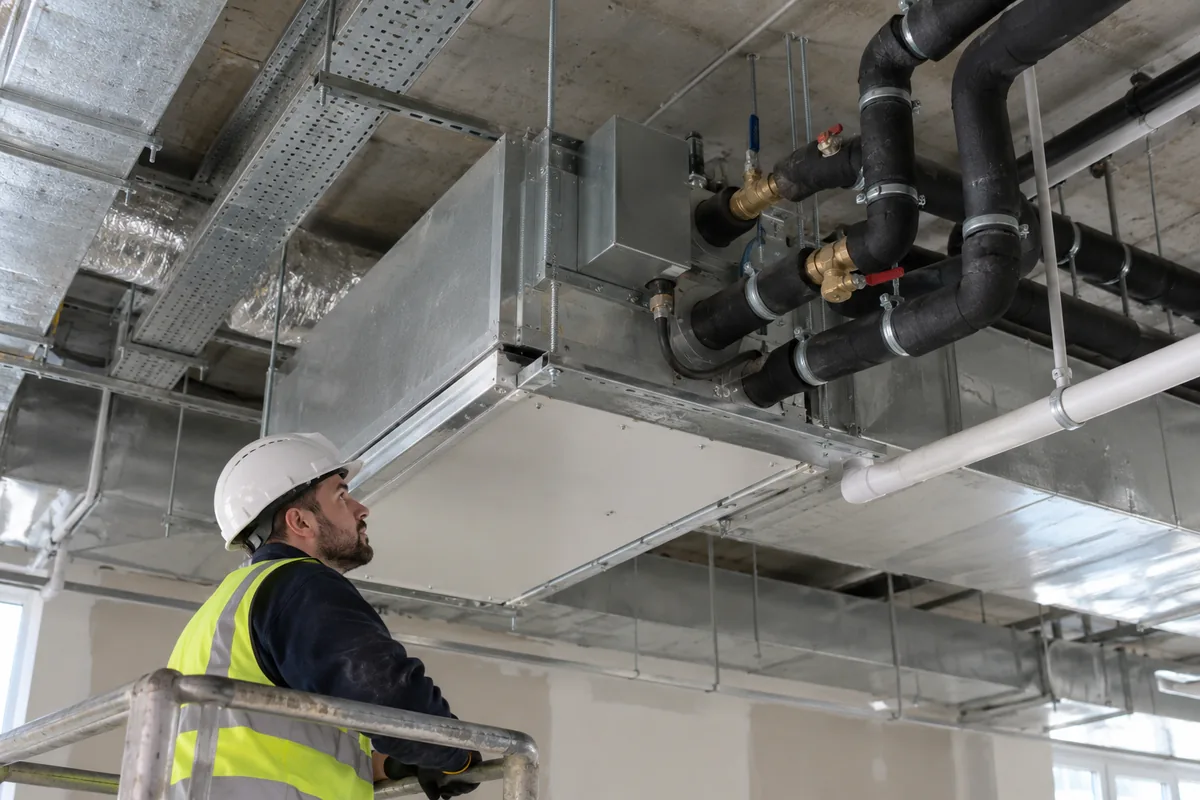

Tavana asılı fancoil, yalıtımlı su hatları ve yoğuşma giderinin incelenmesi.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Her terminalin dönüşüm durumu ayrı gösterilir
Fotoğraftaki bileşenler ve doğrulanacak düzen
Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.
Temsili ilişki şeması; gerçek boru sayısı veya tesisin mevcut bağlantı düzeni değildir.
Sıcak kaynak ve kol
Gidiş-dönüş hattı ve uygun kaynak koşulu
Soğuk kaynak ve kol
Gidiş-dönüş hattı ve uygun kaynak koşulu
Uygun terminal
Serpantin, vana ve kontrol modeli teyit edilir.
Yoğuşma ve servis
Gider ile bakım erişimi korunur.
Bağlantılar
- Sıcak kaynak ve kol öğesinden Uygun terminal öğesine bağlantıIsıtma bağlantısı
- Soğuk kaynak ve kol öğesinden Uygun terminal öğesine bağlantıSoğutma bağlantısı
- Uygun terminal öğesinden Yoğuşma ve servis öğesine bağlantıBakım/gider sınırı
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Fancoil ve su hatları
Tavana asılı terminalin boru sayısı ve sıcak-soğuk dönüşüm düzeni, gerçek model ve doğrulanmış şemadan okunur.
Yoğuşma gideri ve servis erişimi
Gider hattı, vana ve terminal bakımı için erişim; yeni hat yerleşimiyle birlikte korunur.
İnceleme ve Müdahale Yöntemi
Dönüşüm iki yeni boru eklemekle tamamlanmaz. Terminalin yapısı, vana düzeni ve oda kontrolü hedeflenen çalışma biçimine uygun olmalıdır. Mevcut tavan boşluğu ve şaftta yeni güzergâh için yer bulunması da yeterli değildir; bakım erişimi, yalıtım ve bağlantı kesintisi değerlendirilir. İnceleme hangi mahallerin eşzamanlı farklı ihtiyacı olduğunu kullanım kaydıyla gösterir; bütün bina gereksiz yere aynı dönüşüm kapsamında kabul edilmez.
Teslim kullanılmaya devam edecek veya değiştirilecek terminallerin listesi, sıcak ve soğuk hat şeması, oda kontrol fonksiyonları ve etap planıdır. Santralın iki hizmeti aynı anda sağlayabilmesi ayrı karar girdisidir. Bu hizmet, mevcut iki borulu tesisin dört borulu işletmeye dönüşümünü projelendirir ve uygulama kapsamını belirler. İşletme devam ediyorsa oda ve kat kesintileri planlanır. Dönüşümün mümkün olmadığı alanlarda gerekçeli alternatif verilir; mevcut bütün cihazların kullanılmaya devam edeceği veya tadilat gerekmeyeceği sözü verilmez.
- Terminali tek tek sınıflandırın
- Model ve bağlantı yapısı doğrulanır; benzer görünüş bütün cihazların dönüşüme uygun olduğunu kanıtlamaz.
- Talep gerekçesini gösterin
- Eşzamanlı ısıtma ve soğutma ihtiyacı gerçek mahal kullanımıyla açıklanır. Yalnız sistem adını değiştirmek yatırım gerekçesi değildir.
- Tadilat ve servis erişimi
- Yeni hatlar kadar vana, filtre ve terminalin sonraki bakım erişimi de yerleşimde korunur.
Mahaller karşıt ihtiyaç taşıyor
Cephe ve kullanım kaynaklı talepler aynı dönemde incelenir. Dönüşümün hangi alanlarda değer oluşturacağı listelenir.
- Eşzamanlı şikâyet kaydı olsun.
- Mahallerin kullanımı bilinsin.
- Dönüşecek alanlar ayrı seçilsin.
Oda bazında etaplı uygulama
Oda boşaltma ve bağlantı kesintisi işletmeyle planlanır. Geçici hizmet biçimi ve her etapta kabul edilecek alan netleşir.
- Etap takvimi paylaşılabilsin.
- Geçici işletme yazılsın.
- Tavan ve servis erişimi doğrulansın.
Mevcut cihazları kullanma beklentisi
Gerçek model verisi ve fiziksel inceleme terminalin yeniden kullanılabilirliğini belirler. Uygun olmayan cihazlar gerekçesiyle ayrı değişim kalemine alınır.
- Model etiketi kaydedilsin.
- Üretici bilgisi bulunsun.
- Kullanılmaya devam edecek ve değiştirilecek terminallerin listesi ayrı olsun.
Oda/kat etabı ve iki ayrı hizmet kabulü
Takvim, oda kullanım ve kesinti izinleriyle doldurulur. Bir hizmetin kabulü diğerinin görülmüş olduğu anlamına gelmez.
Müdahalenin Teknik Koşulları
Mahallerin eşzamanlı talebi
Eşzamanlı ısıtma-soğutma talebi mahal, tarih ve kullanım bilgisiyle gerekçelendirilir.
Terminal uygunluğu
Terminaller yeniden kullanım, parça değişimi, cihaz değişimi veya teyit bekleyen durum olarak sınıflandırılır.
Sıcak ve soğuk dağıtım
Yeni sıcak-soğuk hat güzergâhı yalıtım, servis erişimi ve tadilat sınırıyla çizilir.
Santral ve hidrolik bağlantı
Santralın aynı dönemde iki hizmeti desteklemesi gerçek yük ve kaynak koşullarıyla incelenir.
Oda kontrol fonksiyonları
Oda komutları gerçek sıcak-soğuk vanalar ve fan davranışıyla eşleştirilir.
Etaplı kabul
Her etapta sıcak ve soğuk fonksiyon kabulü ayrı tutulur; görülmeyen hizmet açık kalır.
Mahallerin eşzamanlı talebi — ayrıntılar
Dönüşüm gerekçesi mahallerin aynı dönemde farklı hizmet istemesiyle ilişkilendirilir. Cephe, kullanım saatleri ve iç yükler incelemeye alınır. Şikâyet kaydı gerçek tarih ve işletme koşuluyla okunur; bir odanın yanlış ayarı bütün binanın topoloji ihtiyacı diye yorumlanmaz. Dosya dönüşüm kapsamına giren ve mevcut işletmeyle sürdürülebilen alanları ayırır. Böylece müşteri bütün bina müdahalesi ile sınırlı etap seçeneğini somut kullanım bilgisiyle karşılaştırabilir ve kararını gerekçelendirebilir.
Kontrol: Dönüşüm talebi mahal ve zaman bilgisi taşısın.
Terminal uygunluğu — ayrıntılar
Mevcut fancoilin gerçek modeli, serpantin ve bağlantı yapısı üretici verisiyle kontrol edilir. Dört borulu hedefe uygunluğu görünüşten çıkarılmaz. Kullanılmaya devam edebilecek terminal, parça değişimi gerektiren terminal ve değiştirilmesi gereken terminal ayrı sınıflandırılır. Üretici teyidi eksikse karar bekler. Vana ve kontrol kutusunun erişimi de değerlendirilir. Envanter yalnız cihaz adedi değildir; her önerinin hangi bilgiye dayandığını ve hangi sahada doğrulanacağını gösterir, teyit edilmemiş yeniden kullanım vaadi oluşturmaz.
Kontrol: Her terminalin uygunluk durumu ve veri kaynağı bulunsun.
Sıcak ve soğuk dağıtım — ayrıntılar
Yeni dağıtımın güzergâhı mevcut tavan, şaft ve servis alanıyla birlikte çizilir. Boru bağlantıları, izolasyon noktaları ve gerekli yalıtım alanı gösterilir. Hatların yerleşebilmesi yanında bakım ve onarım erişimi korunmalıdır. Mevcut döşeme veya tavanın uygulamaya uygunluğu ilgili disiplin girdileriyle değerlendirilir. Gizli bölgeler bilgi yokken kullanılabilir kabul edilmez; açılacak inceleme noktaları ve tadilat sınırı ayrıca belirtilerek teklif belirsizliği müşteriye görünür biçimde sunulur.
Kontrol: Güzergâhta bakım erişimi ve tadilat sınırı ayrı gösterilsin.
Santral ve hidrolik bağlantı — ayrıntılar
Terminal dönüşümü sıcak ve soğuk hizmetin aynı dönemde sağlanmasını gerektiren bir işletme hedefi oluşturur. Mevcut kaynakların bu ihtiyacı destekleyip desteklemediği gerçek yük ve çalışma koşuluyla incelenir. Dağıtım kolları ve kontrol vanaları yeni şemaya bağlanır. Pompa ve dengeleme ihtiyacı ayrı iş olarak tanımlanabilir. Dönüşüm dosyası santralın otomatik yeterliliğini beyan etmez; gerekli kaynak veya bağlantı revizyonunu sınır ve sorumluluğuyla açıklar, uygulamaya geçiş koşulunu belirtir.
Kontrol: Terminal ve santral tarafı sorumlulukları aynı şemada ayrılabilsin.
Oda kontrol fonksiyonları — ayrıntılar
Oda kontrolü hedeflenen ısıtma ve soğutma davranışını açıkça tarif eder. Vana komutları, fan durumu ve kullanıcı seçimi birlikte değerlendirilir. Mevcut termostatın uygun olduğu varsayılmaz; ürün ve arayüz bilgisi teyit edilir. Karşıt komutların veya yanlış eşleşmiş vanaların önlenmesi kabul planında yer alır. Bina otomasyonu bağlantısı varsa sağlayıcı sorumluluğu netleşir. Kullanıcıya sunulan mod adları gerçek cihaz davranışıyla uyumlu olmalı, yalnız ekran değişikliği dönüşüm tamamlandı sayılmamalıdır.
Kontrol: Her oda için komut ve gerçek vana eşleşmesi doğrulansın.
Etaplı kabul — ayrıntılar
Çalışan binada dönüşüm oda veya kat gruplarıyla planlanabilir. Her etapta hangi hatların bağlandığı, hangi cihazların değiştiği ve geçici işletmenin nasıl sürdüğü kaydedilir. Isıtma ve soğutma fonksiyonları izinli koşullarda ayrı sınanır; iki hizmetten yalnız biri görüldüyse diğeri açık kalır. Tam kullanım oluşmadığında tekrar kontrol koşulu yazılır. Son dosya genel sistem açıklaması yerine gerçek dönüştürülen alanları, açık işleri ve işletme notlarını teslim eder, kapsamın sınırını korur.
Kontrol: Etap ve hizmet bazında tamamlanan testler ayrı listelensin.
İncelemede Hangi Veriler Kullanılır?
Talep
- İncelenen bilgi
- Eşzamanlı mahal ihtiyaçları
- Karara etkisi
- Dönüşecek alanları seçin.
Terminal
- İncelenen bilgi
- Gerçek model ve bağlantı
- Karara etkisi
- Yeniden kullanım, parça değişimi veya cihaz değişimini ayırın.
Güzergâh
- İncelenen bilgi
- Tavan, şaft ve servis incelemesi
- Karara etkisi
- Uygulanabilir hat ve tadilat sınırını belirleyin.
Kaynak
- İncelenen bilgi
- Sıcak ve soğuk santral koşulları
- Karara etkisi
- Ek santral veya bağlantı işini tanımlayın.
Kontroller ve teslim
Kontroller ve Kayıtlar
Envanter teslimi
Kullanılmaya devam eden ve değiştirilen terminaller model ve mahal bilgisiyle listelenir.
Bağlantı kontrolü
Sıcak ve soğuk vana eşleşmeleri fiziksel olarak doğrulanır.
Oda fonksiyonu
İzinli koşullarda iki hizmetin oda kontrol davranışı kaydedilir.
Etap kapanışı
Açık hizmet testleri ve geçici işletme notları işletmeye teslim edilir.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- Danfoss — Commercial building terminal units
- Carrier — 42KY installation and maintenance
Projenizin Sonraki Adımını Belirleyelim
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Sık Sorulan Sorular
İki boru daha eklemek yeterli mi?
Hayır. Terminalin yapısı, vana ve oda kontrolü hedeflenen düzene uygun olmalıdır. Santral ve güzergâh koşulları da incelenir; yalnız yeni boru bağlantısı bütün dönüşümün tamamlandığı anlamına gelmez ve kabul sayılmaz.
Mevcut fancoiller kullanılmaya devam edilebilir mi?
Gerçek model ve üretici verisiyle belirlenir. Görünüş veya yaş tek başına karar verdirmez; uygunluk durumu terminal bazında listelenir, teyit bekleyen cihazlar kesin kullanılmaya devam edecek ekipman olarak teklif dosyasında gösterilmez.
Bina çalışırken dönüşüm olur mu?
Etaplı plan mümkün olabilir fakat bağlantı ve oda işleri kesinti gerektirebilir. İşletme takvimi, geçici hizmet ve erişim birlikte değerlendirilir; kesintisiz veya tadilatsız dönüşüm baştan garanti edilmez ve sınırları açıklanır.
Dört boru her oda için gerekli mi?
Karar gerçek eşzamanlı talebe bağlıdır. Bazı alanlar mevcut işletmeyle yeterli hizmet alabilir; inceleme dönüşecek alanları ve gerekçelerini ayırır. Bütün binayı tek tip dönüşüme zorlayan varsayım yerine kullanım üzerinden seçim yapılır.
Teklif için hangi bilgiler gerekir?
Terminal modelleri, mevcut dağıtım çizimi, tavan ve şaft bilgisi ile karşıt ihtiyaç yaşanan odaların kaydı yararlıdır. İşletme takvimi ve santral koşulları eklenir; eksik saha bilgisi ön inceleme listesine alınır.
