İki Borulu Fancoilde Yaz-Kış Changeover Kontrolü

Changeover, oda kontrolünün ortak su devresindeki mevsimsel hizmeti tanıması ve buna göre davranmasıdır. Ekran seçimi fiziksel su koşulunu kendiliğinden değiştirmez.

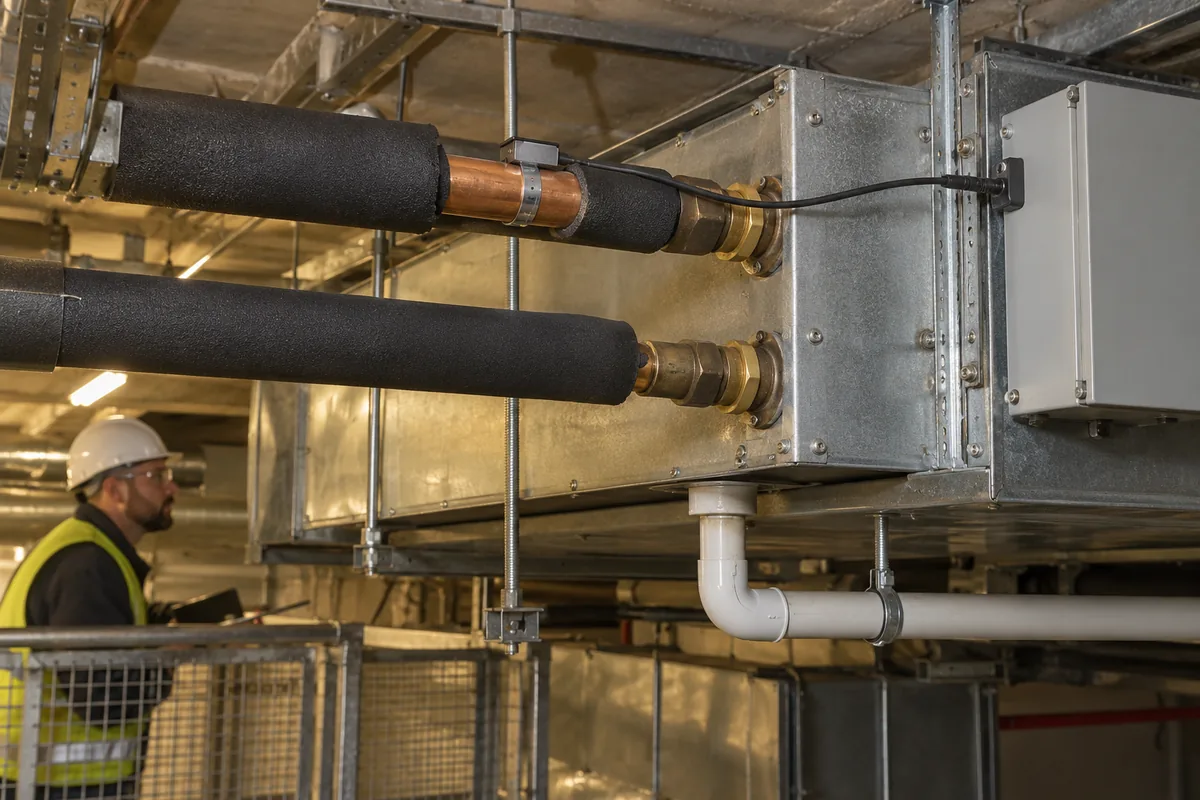

Fancoil su borusunun açılmış bakır yüzeyine kelepçelenen sıcaklık sensörü ve kapalı kontrol kutusu.
Kavramsal hizmet görseli: Fancoil su borusunun açılmış bakır yüzeyine kelepçelenen sıcaklık sensörü ve kapalı kontrol kutusu.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Mevsimsel mod ve oda kontrolü

Hizmette ele alınan işler

  • Model gruplarının mod kaynağı ve su bilgisi envanteri
  • Merkezi/yerel öncelik ve veri kaybı fonksiyonları
  • Ayrı yaz-kış kabul durumları ve kullanıcı açıklaması

Kapsamın sınırları

  • İki borulu fiziksel düzen dört borulu sisteme dönüşmüş sayılmaz.
  • Su sıcaklığı karar değerleri gerçek ürün ve proje verileriyle belirlenir.

Kontrol revizyonu teklifinin sınırı

Envanter, fonksiyon yazımı, gerekli ürün veya arayüz yenilemesi ve kabul ayrı gösterilir. Dört boruya fiziksel dönüşüm bu işin otomatik parçası değildir.

  • Kontrolör model grupları
  • Duyarga ve haberleşme altyapısı
  • Vana veya bağlantı düzeltmesi ihtiyacı
  • İki mevsimde işlev kabulü ve kullanıcı teslimi

İnceleme İçin Gerekli Bilgiler

  • Mevcut modun nereden geldiğini belirtin.
  • Kontrolör modelleri ve bağlantılarını paylaşın.
  • Geçiş dönemindeki belirtileri listeleyin.
  • Merkezi ve yerel yetki beklentisini açıklayın.

Müdahale ve Teklif Kapsamı

Fancoil su borusunun açılmış bakır yüzeyine kelepçelenen sıcaklık sensörü ve kapalı kontrol kutusu.

Su sıcaklığı bilgisi için boruya kelepçelenmiş sensör ve kapalı kontrol kutusu.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Mevsimsel hizmet ve ayrı devre ilişkisi

DüzenFiziksel hizmet ilişkisiOda ekranının sınırı
Aynı iki borulu su devresi
Ortak su, işletme dönemine göre ısıtma veya soğutma koşulu taşır.
Yerel seçim mevcut su koşulunu kendiliğinden değiştirmez; gerçek topoloji ve ek donanım incelenir.
Dört borulu düzen
Ayrı sıcak-soğuk devreler uygun kaynak ve terminalle birlikte değerlendirilir.
Eşzamanlı hizmet ürün, devre ve kaynak uygunluğuna bağlıdır.

Su sıcaklığı bilgisi için boru sensörü

Boruya kelepçeli sıcaklık sensörü

Boru yüzeyinden sıcaklık bilgisi alınırken sensörün hangi kolu temsil ettiği, fiziksel bağlantı ve mod haritasıyla doğrulanır.

İnceleme ve Müdahale Yöntemi

Müşteri geçiş döneminde sıcak su varken soğutma simgesi veya soğuk su varken ısıtma komutu görebilir. Bu belirtiler farklı nedenlerden doğabilir: yanlış takvim, uygunsuz sensör, komut önceliği veya farklı terminal grupları. İnceleme mevcut modun nereden geldiğini sorar. Ekrandaki seçim gerçek su hizmetini değiştirmiyorsa kullanıcıya bu ilişki açıklanmalıdır; yalnız yazı veya simgeyi yenilemek kontrol revizyonu değildir.

Teslim mevcut mod kaynakları, kullanılabilir sensör ve arayüzler, geçiş fonksiyon tablosu ve oda kabul planıdır. Gerçek ürünün desteklediği işlevler teyit edilir. Bu kapsam dört boruya dönüşüm değildir; mevcut iki borulu düzenin yaz-kış kararını yönetir. Aynı anda karşıt hizmet isteyen mahaller varsa bu sınır açıkça gösterilir ve ayrı dönüşüm seçeneği değerlendirilebilir. Kesin sıcaklık eşikleri tahmin edilmez; su koşulu ve üretici verisine bağlı belirlenir. Bilgi kaybı ve manuel seçim de kontrol kuralına dahil edilir.

Gerçek su hizmetini görün
Kontrolün ısıtma veya soğutmayı hangi bilgiyle belirlediği açık olur. Takvim veya ekran komutu fiziksel koşulun yerine otomatik geçmez.
Ürün desteğini doğrulayın
Mevcut kontrolörün changeover işlevi, sensör ve arayüz uyumu gerçek ürün bilgisiyle teyit edilir.
Sistem sınırını anlatın
Aynı iki borulu su devresinin eşzamanlı ısıtma ve soğutma taleplerini karşılama sınırı, gerçek sistem düzenine göre kullanıcıya açıklanır. Kontrol revizyonunun fiziksel topolojide yapmadığı değişiklikler bu sınırla birlikte belirtilir.

Ekran modu suyla uyuşmuyor

Komut kaynağı ile gerçek su koşulu eşleştirilir. Yanlış nokta veya takvim etkisi fiziksel devreden ayrı incelenir.

  • Mod kaynağı belli olsun.
  • Su koşulu aynı anda kaydedilsin.
  • Vana ve fan davranışı görülsün.

Örnek öncelik tablosu ve ayrı mevsim kabulü

Yaz/soğutma testi

Test tarihi, su koşulu, pilot model grubu, sonuç ve açık iş ayrı alanlarda tutulur.

Kış/ısıtma testi

Aynı kayıt alanlarıyla ayrı sonuç tutulur. Oturumda oluşmayan mod için gereken fiziksel koşul ve işletmeyle belirlenen tekrar dönemi yazılır.

DurumTanımlanacak öncelik/davranışKayıt
Merkezi komut
Ortak devre modu ve yerel seçime etkisi
Kaynak, gerçek su koşulu ve izin
Yerel seçim
Sağlanabilir mod ve kullanıcı yetki sınırı
Ekran ile vana/fan sonucu
Su bilgisi kaybı
Ürüne/projeye bağlı tanımlı işletme davranışı
Eksik nokta, uyarı ve manuel seçim
Haberleşmenin geri gelmesi
Güncel bilginin kontrolü ve normal moda dönüş
Eski komutun durumu ve geçiş sonucu

Örnek fonksiyon çerçevesidir; evrensel sıcaklık eşiği veya geçiş süresi verilmez.

Müdahalenin Teknik Koşulları

Mod kaynaklarının envanteri

Takvim, merkezi komut, yerel seçim veya sensörün hangi model grubunda modu belirlediği kaydedilir.

Su koşulu ve duyarga

Boru sensörünün temsil ettiği kol ve ürünün karar girdisi desteği doğrulanır.

Vana ve fan tepkisi

Ekran modu, vana hareketi ve fanın gerçek tepkisi aynı oda oturumunda eşleştirilir.

Merkezi karar ve yerel seçim

Merkezi devre kararı ile kullanıcının yerel seçimi gerçek sağlanabilir hizmete göre önceliklendirilir.

Bilgi kaybı ve geçiş kararlılığı

Veri kaybı ve haberleşmenin geri gelmesi için uyarı, manuel seçim ve geri dönüş kuralı yazılır.

Isıtma ve soğutma modlarının kabul testleri

Isıtma ve soğutma test durumları ayrı tutulur; görülmeyen mevsim için tekrar koşulu teslim edilir.

Mod kaynaklarının envanteri — ayrıntılar

Mevcut sistemde ısıtma veya soğutma kararının takvim, merkezi komut, yerel seçim ya da duyargadan hangisiyle geldiği belirlenir. Birden fazla kaynak varsa öncelikleri öğrenilir. Ekran görünümü gerçek karar zinciriyle eşleştirilir. Farklı kontrolör modelleri ayrı gruplar halinde incelenir; bütün odaların aynı mantıkla çalıştığı varsayılmaz. Dosya modun nasıl oluştuğunu ve hangi noktanın teyit beklediğini açıklar, böylece revizyon yalnız kullanıcı simgesini değiştiren bir iş olarak kalmaz ve kapsam somutlaşır.

Kontrol: Her ürün grubunun gerçek mod kaynağı listelensin.

Su koşulu ve duyarga — ayrıntılar

Gerçek su koşulunun kontrol için nasıl izlenebileceği ürün desteğine ve saha bağlantısına bağlıdır. Duyarganın yeri ve temsil ettiği kol doğrulanır; yanlış yerleşim genel tesis modu diye yorumlanmaz. Gerekli eşik veya karar değerleri üretici ve proje verisinden gelir. Genel bir sayı bütün iki borulu devrelere uygulanmaz. Sensör veya veri bulunmuyorsa alternatif yaklaşım ve sınırlaması açıklanır, uygunluk teyitsiz kesinleştirilmez ve uygulama kararına bekleyen koşul olarak yazılır.

Kontrol: Duyarga veya mod bilgisi gerçek devre kolunu temsil etsin.

Vana ve fan tepkisi — ayrıntılar

Changeover kararı vana ve fanın oda talebine verdiği tepkiyle birlikte değerlendirilir. Isıtma veya soğutma modu farklı kontrol işlevleri gerektirebilir; gerçek ürünün desteklediği davranış teyit edilir. Komutla fiziksel hareketin uyuştuğu sahada görülmelidir. Yanlış aktüatör veya bağlantı sorunu mod yazılımıyla çözülmüş sayılmaz. Gerekli bileşen yenilemesi ayrı listeye girer. Kabul planı ekran seçimi, vana davranışı ve fan çalışma durumunu aynı oda oturumunda eşleştirerek sonuç kaydı oluşturur.

Kontrol: Mod, vana ve fan sonuçları oda bazında birlikte kaydedilsin.

Merkezi karar ve yerel seçim — ayrıntılar

İşletmenin ortak devre modunu belirlemesi ile kullanıcının oda isteği arasındaki ilişki açıkça yazılır. Kullanıcı seçiminin fiziksel olarak sağlanamayacağı durumda ekran ve açıklama yanlış beklenti oluşturmamalıdır. Merkezi komutun yetkisi ve yerel müdahalenin sınırı işverenle belirlenir. Mevcut arayüzlerin uyumu sağlayıcı tarafından teyit edilir. Bu kontrol işi iki boruyu dört boruya dönüştürmez; eşzamanlı karşıt talepler varsa ayrı sistem kararı gerektiği açıkça gösterilir ve teklif sınırı korunur.

Kontrol: Kullanıcı seçenekleri gerçek sağlanabilir hizmetle uyumlu olsun.

Bilgi kaybı ve geçiş kararlılığı — ayrıntılar

Mod bilgisi kaybolduğunda, sensör güvenilirliğini yitirdiğinde veya haberleşme yeniden geldiğinde uygulanacak davranış tanımlanır. Eski komutun sonsuza kadar doğru kaldığı varsayılmaz. Kontrolün kararsız biçimde sık mod değiştirmesini önleyen yaklaşım gerçek ürün ve proje koşullarıyla belirlenir; tahmini evrensel süre verilmez. Operatör uyarısı ve manuel seçim önceliği tabloda bulunur. Mevcut ayarlar saklanarak revizyon sonrası geri dönüş yolu açık tutulur, koruma işlevlerinin iptali çözüm olarak önerilmez.

Kontrol: Bilgi kaybı ve geri gelmesi için ayrı fonksiyon yazılsın.

Isıtma ve soğutma modlarının kabul testleri — ayrıntılar

Yaz-kış kabulünde mod ve fiziksel su hizmeti birlikte değerlendirilir. Uygun koşulda ısıtma ve soğutma davranışları ayrı test edilir; oturumda yalnız biri oluşursa diğerinin sonucu açık kalır. Pilot odalar model gruplarını temsil eder. Revizyon kaydı, kullanılan ayarlar ve kullanıcı açıklaması dosyalanır. Sonuç görülen işlevlerle sınırlıdır; bütün mevsimlerde konfor veya enerji kazancı garantisi değildir. Görülmeyen koşullar için tekrar kontrol takvimi işletmeyle belirlenir ve açık işler teslim edilir.

Kontrol: Isıtma ve soğutma kabul durumları ayrı listelensin.

İncelemede Hangi Veriler Kullanılır?

Mod bilgisi

İncelenen bilgi
Mevcut kaynak ve duyargalar
Karara etkisi
Güvenilir karar girdisini seçin.

Ürün desteği

İncelenen bilgi
Kontrolör ve arayüz verisi
Karara etkisi
Koruma veya yenileme ihtiyacını ayırın.

Komut önceliği

İncelenen bilgi
Merkezi ve yerel beklenti
Karara etkisi
Kullanıcıya gerçek hizmet sınırını açıklayın.

Kabul koşulu

İncelenen bilgi
Mevcut sıcak ve soğuk hizmet
Karara etkisi
Sınanan ve ertelenen işlevleri ayırın.

Kontroller ve teslim

Kontroller ve Kayıtlar

Mod haritası

Kaynak ve oda grupları saha bilgisiyle eşleştirilir.

Nokta kabulü

Su bilgisi, komut ve vana davranışı fiziksel karşılığıyla doğrulanır.

İşlev oturumu

Uygun hizmette geçiş ve yerel seçimin sonucu kaydedilir.

Kullanıcı teslimi

Gerçek hizmet sınırı, manuel seçim ve açık mevsim testleri açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Danfoss — Commercial building terminal units
  2. Carrier — 42KY installation and maintenance

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Changeover dört boruya dönüşüm mü?

Hayır. Bu iş mevcut iki borulu düzenin yaz-kış kontrol kararını yönetir. Fiziksel olarak eşzamanlı farklı hizmet ihtiyacı varsa ayrı dönüşüm değerlendirilir; ekran modu değiştirmek yeni sıcak ve soğuk hat oluşturmaz.

Takvimle mod değiştirmek yeterli mi?

Tesisin gerçek işletmesine ve ürün desteğine bağlıdır. Takvim komutu fiziksel su koşulunu otomatik kanıtlamaz; mod kaynağı ve sınırları incelenerek uygun yaklaşım belirlenir, yanlış beklenti oluşturan kullanıcı seçenekleri düzeltilir ve kabulde görülür.

Mevcut termostat korunabilir mi?

Changeover işlevi ve gerekli girişler gerçek ürün verisiyle teyit edilir. Uygunsa korunması değerlendirilebilir; destek bulunmuyorsa kontrol veya arayüz yenilemesi ayrı gösterilir, benzer ekran görünüşü uygunluk kanıtı sayılmaz ve pilotta doğrulanır.

İki modu tek oturumda test edebilir miyiz?

Fiziksel hizmet ve işletme izinleri uygun olmalıdır. Yalnız bir hizmet görüldüyse diğerinin kabulü açık kalır; izinli simülasyonun sınırı belirtilir ve gerekli mevsimsel tekrar planlanır, sınanmayan sonuç tamamlandı sayılmaz.

Bilgi kaybında cihaz ne yapar?

Davranış gerçek ürün ve proje koşullarına göre fonksiyon tablosunda tanımlanır. Eski modun her durumda güvenli kaldığı varsayılmaz; operatör uyarısı, manuel seçim ve bilgi geri geldiğinde uygulanacak adım ayrı açıklanır.
