Arşiv Odası Yangın Söndürme Sistemleri

SCA Mühendislik arşivin belge yükünü, raf hareketini ve oda sınırını birlikte inceler. Sprinkler veya gazlı yaklaşımın hesap, algılama ve teslim doğrulaması mevcut yangın altyapısıyla koordine edilir.

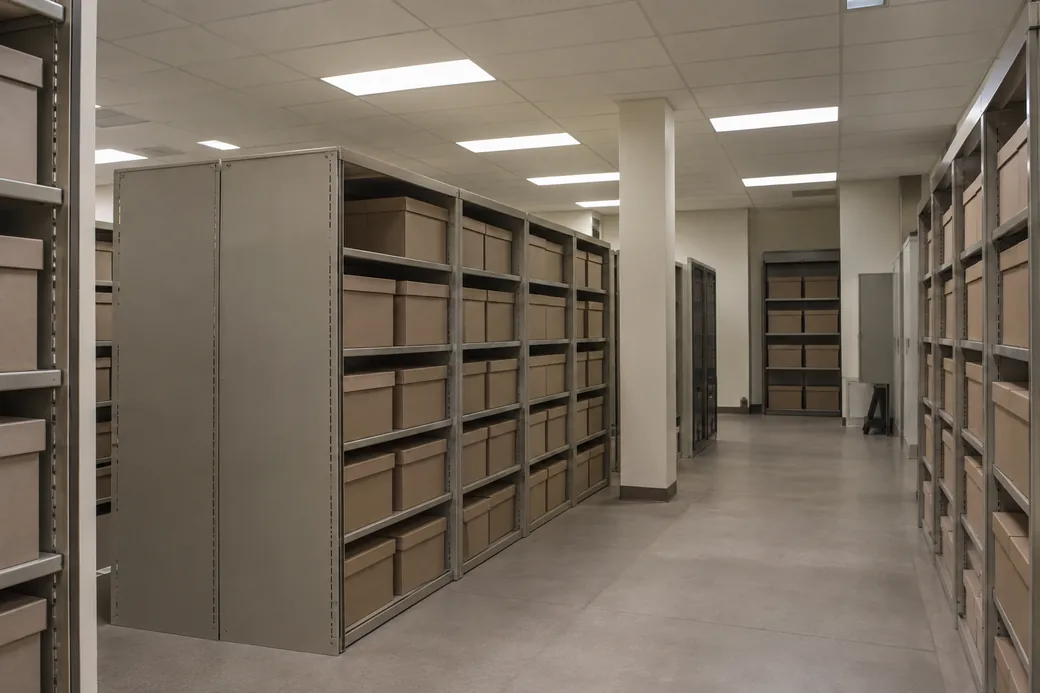

Arşiv rafları, kapalı kutular ve erişim koridorunu gösteren temsili mahal görseli.
Hizmet görseli: Belge rafları ve erişim koridoruyla arşiv odası

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Arşive özel koruma ve doğrulama kapsamı

Hizmette ele alınan işler

  • Belge/ambalaj, raf, oda ve mevcut altyapı envanteri
  • Seçilen yaklaşımın hesap ve ürün yerleşimi
  • Kararlaştırılan oda/senaryo kontrolleri ve işletme teslim dosyası

Kapsamın sınırları

  • Mimari kapatma, elektrik bağlantıları ve özel test sorumluları teklifte ayrı gösterilir.
  • Genel arşiv adı tek debi veya gaz konsantrasyonu için yeterli değildir.

Arşiv kapsamı teklifin temelidir

Fiyatı yalnız tüp, sprinkler veya oda alanı üzerinden kurmuyoruz. Rafın mevcut ve gelecekteki düzeni, oda bütünlüğü işleri, seçilen ajanın hesap ve tedarik gereksinimleri, algılama ağı ve alarm entegrasyonu farklı maliyetler oluşturur. Çalışan bir arşivde belge taşınması ve kesinti planı da uygulama süresini etkiler. Teklifte söndürme, mimari kapatma, elektrik bağlantıları ve kabul testlerinin kimin kapsamında olduğunu ayrı gösteriyoruz.

  • Korunan hacim ve raf düzeni
  • Oda bütünlüğü ve basınç tahliyesi
  • Algılama ve mevcut alarm entegrasyonu
  • Belge taşıma, kesinti ve kabul testleri

Teklif İçin Gerekli Bilgiler

  • Belge/kutu türü ve raf yerleşim planı
  • Oda ölçüleri, tavan ve döşeme boşlukları
  • Mevcut yangın ve alarm projesi
  • Personel kullanımı, erişim ve kesinti şartları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Yoğun kâğıt depolamasıyla sık kullanılan küçük evrak odası aynı tasarım girdilerine sahip değildir. Hareketli kompakt raflar kapandığında hava ve su erişimi değişebilir; yeni kutuların eklenmesi ilk projedeki depolama geometrisini geçersiz bırakabilir. Keşifte yalnız bugünkü yerleşimi çizmiyoruz. İşletmenin beklenen büyümesini, rafın açık ve kapalı konumlarını, kaçış erişimini ve korunacak belgelerin işletme açısından önemini de tasarım notuna işliyoruz.

Gazlı söndürme seçilirse oda bir depolama hacmi olduğu kadar gazı belirli süre koruması gereken bir sınırdır. Kapı altı, kablo geçişleri ve havalandırma açıklıkları bu sınırı etkiler. Sprinkler çözümünde ise raf ve tavan engellerinin su dağılımı üzerindeki etkisi incelenir. Her iki yaklaşımda algılama, tahliye, mekanik durdurmalar ve bakım erişimi baştan koordine edilir; tek ekipman satın almak bütün koruma zincirini tamamlamaz.

Arşivin riskini tanımlıyoruz
Belge, ambalaj, raf ve yükseklik verilerini kullanım adıyla yetinmeden topluyor; tasarımın hangi depolama koşullarında geçerli olduğunu işletmeyle yazılı olarak belirliyoruz.
Oda ve rafı birlikte inceliyoruz
Mimari sınır, tavan boşluğu ve kompakt rafın konumlarını mekanik projeye işliyor; algılama ile söndürmenin gerçek erişimini aynı yerleşimde kontrol ediyoruz.
Seçilen çözümü hesap ve işlev testleriyle doğruluyoruz
Sistem seçimini hesap, izlenebilir ürün dokümanı ve işlev testine bağlıyoruz. Kesinti, tahliye ve bakım düzeni teslim dosyasında açık biçimde yer alıyor.

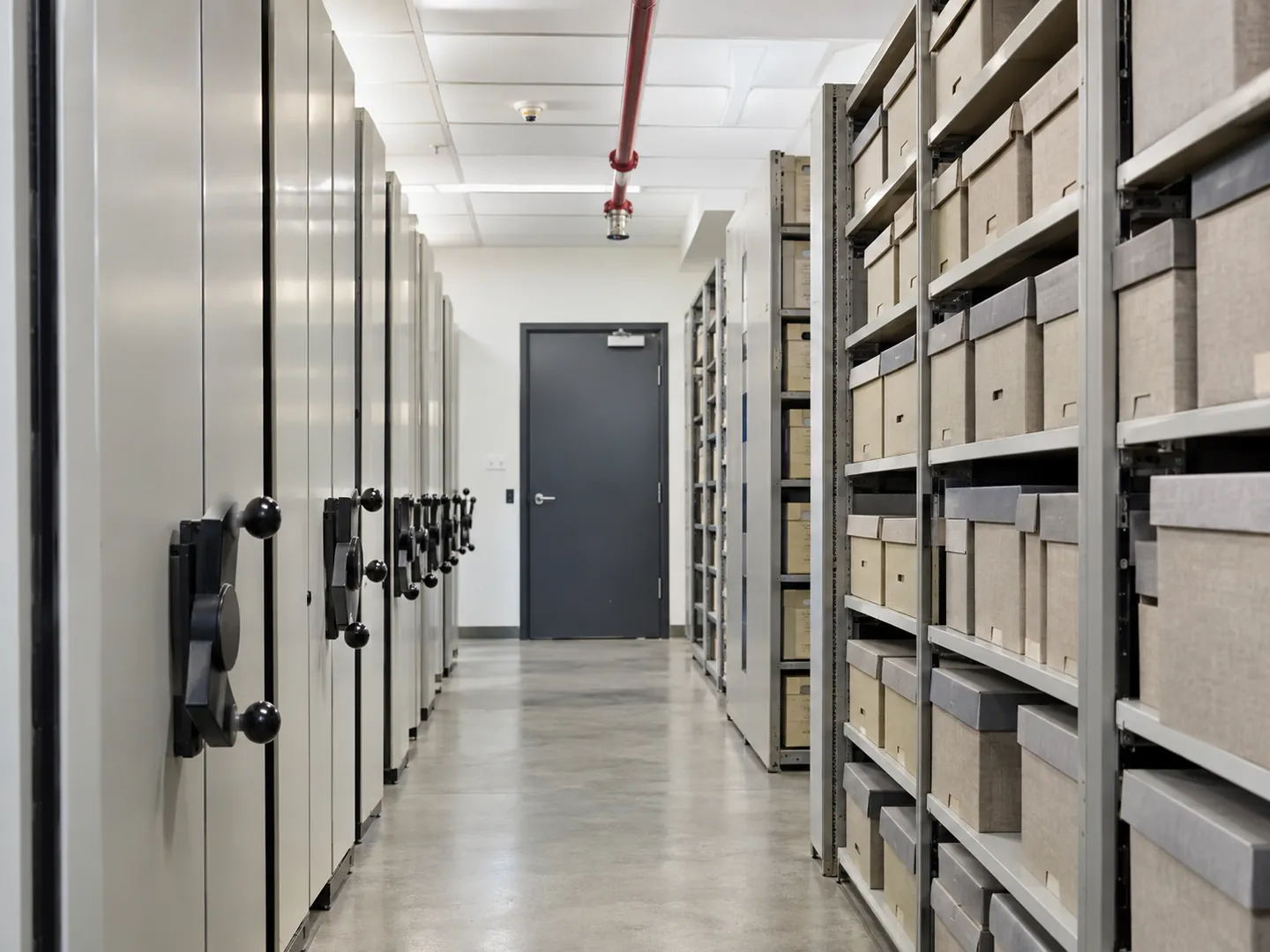

Belge rafları ve erişim koridoruyla arşiv odası

Arşiv odasında raf ve erişim ilişkisi. Yerleşim gerçek açık/kapalı planla incelenir.

Kompakt raf kurulmadan önce

Raf yerleşiminin mekanik projeden sonra değiştirilmesi, algılama ve söndürme erişimini yeniden tartışmalı hâle getirir. Raf tedarikçisinin boyutlarını, hareket sınırlarını ve kutu tiplerini erken alıyoruz. Açık ve kapalı raf konumlarının etkisini inceleyerek gelecekteki düzen değişikliğinin hangi kontrolü gerektireceğini tanımlıyoruz.

  • Raf açık/kapalı planı
  • Belge ve ambalaj türleri
  • Gelecek depolama yüksekliği

Seçimi ve Kapsamı Etkileyen Veriler

Depolama

İncelenen bilgi
Raf tipi, yükseklik, kutu ve belge türü; beklenen büyüme
Karara etkisi
Sprinkler veya gazlı yaklaşımın geçerli tasarım koşulları ve değişiklik sonrası yeniden inceleme gereği belirlenir.

Oda sınırı

İncelenen bilgi
Tavan/döşeme boşluğu, kapılar, kablo ve hava geçişleri
Karara etkisi
Korunan hacim, sızdırmazlık işleri ve basınç tahliyesinin koordinasyon kapsamı ayrılır.

İşletme

İncelenen bilgi
Personel bulunması, arşiv erişimi ve kesinti kısıtları
Karara etkisi
Ön uyarı, bakım izolasyonu ve geçici koruma planı günlük kullanıma uygun biçimde kurulur.

Mevcut altyapı

İncelenen bilgi
Onaylı yangın projesi, su beslemesi ve alarm arayüzleri
Karara etkisi
Yeni sistemin mevcut altyapıya etkisi ve sorumluluk sınırları teklif öncesinde görünür hâle getirilir.

Sistem Seçiminde Teknik Koşullar

Kâğıt arşivi adı tek bir tehlike sınıfı değildir

Belge, kutu, raf tipi, yükseklik ve tavan ilişkisi onaylı tasarım girdisiyle kaydedilir; değişen depolama koşulları revizyon ihtiyacını belirler.

Hareketli raf, dağılım engelini hareketli yapar

Açık/kapalı raf konumu tavan engelleri ve ürün dağılım şartlarıyla aynı planda incelenir; işletmenin sürdüreceği düzen teslimde belirtilir.

Gaz miktarı kadar odada kalabilmesi önemlidir

Korunan hacim ve açıklıklar birlikte belirlenir; oda bütünlüğü ajanın gerekli konsantrasyon ve sürede odada kalmasını değerlendirmek için doğrulanır.

Sızdırmaz oda basınç tahliyesinden bağımsız değildir

Basınç tahliyesi ajan hesabı, yapı sınırı ve güzergâhla koordine edilir; farklı ajan veya yapıya aynı alan aktarılmaz.

Erken algılamada örnekleme ağının hesabı vardır

Boruyla hava örnekleyen algılama ağında nokta performansı hesaplanır; delik/boru düzeni, raf hava etkisi ve bakım erişimi raporla eşleştirilir.

İnsan güvenliği ajan seçiminden sonra eklenmez

Personel, tahliye, ön uyarı ve boşalma izinleri seçimin başında planlanır; gerçek boşalma olmadan izinli bağlantı/işlev testleri hazırlanır.

Kâğıt arşivi adı tek bir tehlike sınıfı değildir — ayrıntılar

Yangın yükünü yalnız oda metrekaresinden çıkaramayız. Kutulu depolama, raf tipi, depolama yüksekliği ve tavanın ilişkisi çözümü değiştirir. İlk aşamada benimsenen mevzuat ve standart sürümünü belirleyip girdileri kaydediyoruz. Böylece bir sonraki raf değişikliğinin hangi hesap dayanağını etkilediği görülebilir. İnternet üzerinden her arşive aynı sprinkler debisini veya gaz konsantrasyonunu vermiyoruz; tasarım değerlerini seçilen koruma yaklaşımına ve onaylı girdilere bağlıyoruz.

Kontrol: Raf geometrisi ve malzeme listesi onaylı tasarım girdileriyle karşılaştırılır; değişen koşullar revizyon notunda açıkça işaretlenir.

Hareketli raf, dağılım engelini hareketli yapar — ayrıntılar

Kompakt raflar farklı konumlarda farklı açıklıklar oluşturur. Bir koridor açıkken uygun görünen dağılım, raflar kapandığında aynı olmayabilir. Tavan engeli, kanal ve aydınlatmayla raf üstü ilişkiyi birlikte çizeriz. Kullanılacak sprinkler veya nozulu yalnız bağlantı çapına göre seçmeyiz. Ürünün izin verilen dağılım ve montaj koşullarını gerçek raf düzeniyle eşleştirir; olası değişiklikler için işletme sınırlarını teslim planında gösteririz.

Kontrol: En olumsuz raf konumu, tavan engelleri ve seçilen ürünün montaj koşulları aynı çizimde kontrol edilir.

Gaz miktarı kadar odada kalabilmesi önemlidir — ayrıntılar

Toplam hacim hesabından sonra gazın sınırlarını belirleriz: döşeme ve tavan boşluklarının korunma durumu, kapılar ve mekanik açıklıklar birlikte değerlendirilir. Oda bütünlüğü doğrulamasıyla söndürücü ajanın gereken konsantrasyon ve süre koşullarında odada kalıp kalamayacağını değerlendiriyoruz. Bir açıklığın sonradan kapatılması da sonuçları değiştirebilir. Kabul süresini veya konsantrasyonu genel bir sayı olarak yazmayız; ajan, üretici hesabı ve benimsenen standart üzerinden doğrularız.

Kontrol: Test edilen oda sınırı, kapı ve damper durumları raporda kaydedilir; hacim hesabıyla aynı koşullar kullanılır.

Sızdırmaz oda basınç tahliyesinden bağımsız değildir — ayrıntılar

Gazın kaçışını azaltmak koruma süresini destekler; boşalma sırasında oda üzerindeki basınç etkisini ise ayrıca çözmek gerekir. Fike IG-55 kılavuzu basınç tahliyesini sistem tasarımının parçası olarak ele alır. Buradan başka ajana veya yapıya aynı alanı taşımıyoruz. Yapısal sınır, ajan boşalma karakteristiği ve tahliye güzergâhını koordine ediyor; kapıların tahliye sırasında kullanılabilirliğini de mekanik kararın dışında bırakmıyoruz.

Kontrol: Ajanın hesap dosyası, yapı sınırları ve tahliye cihazının akış yönü birlikte kontrol edilerek saha çizimine işlenir.

Erken algılamada örnekleme ağının hesabı vardır — ayrıntılar

Havayı boru ağıyla örnekleyen duman algılama sistemi (aspirasyon) kullanılırsa her örnekleme noktasının performansı hesaplanır; delikler yalnız boruya açılmış eşit açıklıklar olarak düşünülmez. Boru ve delik geometrisi her örnekleme noktasının performansını etkiler. Xtralis ASPIRE, nokta hassasiyetiyle ağ bileşenlerini ayrı değerlendirir. Tasarımda rafların hava hareketine etkisini, dedektör egzozunu ve bakım erişimini inceleriz. Cihaz ekranındaki bir alarm eşiği, uzak örnekleme noktasının aynı koşullarda doğrulandığı anlamına gelmez; ağ raporunu teslim dosyasına ekleriz.

Kontrol: Uygulanan boru güzergâhı, delik listesi ve hesap dosyası eşleştirilir; örnekleme noktaları saha planında numaralanır.

İnsan güvenliği ajan seçiminden sonra eklenmez — ayrıntılar

Arşiv personelinin içeride çalışma süresi, kapı açılma yönü ve tahliye yolu seçimin başında konuşulur. Gazlı sistemde ön uyarı, boşalma izinleri, manuel kumandalar ve havalandırmanın durumu birlikte kurgulanır. Tüm ajanları aynı insan maruziyeti sınırıyla değerlendirmeyiz. Söndürmeyi çalıştıran koşulla personeli uyaran koşulu senaryoda ayrı gösterir; gerçek boşalma yapılmadan izin verilen yöntemle bağlantı ve işlev testlerini planlarız.

Kontrol: Uyarı, izin, manuel kumanda ve mekanik durdurma adımları işletme temsilcisiyle imzalı senaryo üzerinden kontrol edilir.

Mekanik tesisat çizimlerinin bulunduğu mühendislik çalışma masası

Arşivde raf, oda sınırı, hesap ve işlev senaryosunun proje dosyasında eşleştirilmesi.

Kontroller ve teslim

Arşiv korumasında depo sınıfı ve kabul koşulları gerçek kullanım ve proje girdileriyle değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Açık ve kapalı raf konumları aynı inceleme planında

Kavramsal arşiv planı kontrol ilişkileri

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz aynı arşiv planında iki alternatif raf konumu gösterilmiştir: dolu sınır açık konumu, kesik sınır kapalı konumu temsil eder; ikisi aynı anda duran farklı raf grupları değildir. Tavan engeli plan üzerine izdüşüm olarak, kaçış yönü altta ayrı okla, koruma inceleme noktaları sembolle gösterilir. Gerçek raf hareketi, korunacak kaçış, algılama/başlık/nozul yerleri ve mesafeler raf tedarikçisi ve seçilen sistem hesabıyla belirlenir; bu çizim bir koruma tasarımı değildir.

  1. Rafların açık konumu

    Açıklık ve erişim ilişkileri

  2. Rafların kapalı konumu

    Dağılımın değişen koşulları

  3. Tavan engelleri

    Kanal, aydınlatma ve raf üstü

  4. Kaçış yolu / kapı

    Personel ve erişim koordinasyonu

  5. Algılama ve söndürme yerleşimi

    Gerçek ürün ve hesap koşulu

Bağlantılar

  • Rafların açık konumu öğesinden Algılama ve söndürme yerleşimi öğesine bağlantıAçık konumda kontrol
  • Rafların kapalı konumu öğesinden Algılama ve söndürme yerleşimi öğesine bağlantıKapalı konumda kontrol
  • Tavan engelleri öğesinden Algılama ve söndürme yerleşimi öğesine bağlantıDağılım engeli ilişkisi
  • Rafların açık konumu öğesinden Kaçış yolu / kapı öğesine bağlantıErişim/kaçış değerlendirmesi
  • Rafların kapalı konumu öğesinden Kaçış yolu / kapı öğesine bağlantıErişim/kaçış değerlendirmesi
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal arşiv planı kontrol ilişkileriÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek arşiv planıTavan engeliRafların açık konumu → Algılama ve söndürme yerleşimi · Açık konumda kontrolRafların kapalı konumu → Algılama ve söndürme yerleşimi · Kapalı konumda kontrolTavan engelleri → Algılama ve söndürme yerleşimi · Dağılım engeli ilişkisiRafların açık konumu → Kaçış yolu / kapı · Erişim/kaçış değerlendirmesiRafların kapalı konumu → Kaçış yolu / kapı · Erişim/kaçış değerlendirmesi1Rafların açıkkonumu2Rafların kapalıkonumu3Tavan engelleri4Kaçış yolu / kapı5Algılama vesöndürme yerleşimi

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Sprinkler ve gazlı yaklaşımın karar girdileri

BaşlıkSprinkler yaklaşımıGazlı yaklaşım
Depolama girdisi
Belge/ambalaj, raf tipi/yüksekliği ve su dağılımı.
Belge/ambalaj, korunan hacim ve gerçek ajan hesabı.
Oda sınırı
Tavan ve raf engelleriyle yerleşim ilişkisi.
Kapı, tavan/döşeme boşluğu ve mekanik açıklıkların korunma sınırı.
Basınç tahliyesi
Mevcut sulu altyapı ve tasarım koşulları incelenir.
Ajan boşalma karakteristiği, yapı sınırı ve tahliye güzergâhı ayrı koordine edilir.
Algılama
Mevcut alarm ve gerekli senaryo arayüzleri.
Ön uyarı, boşalma izinleri, manuel kumanda ve mekanik durdurma.
Teslim doğrulaması
Hesap, ürün/yerleşim ve izinli işlev kontrolleri.
Hacim/oda sınırı, ajan hesabı, oda bütünlüğü ve izinli senaryo kontrolleri.

Tablo karar alanlarını karşılaştırır; su hassasiyeti tek başına gazlı sistemi her arşive otomatik uygun kılmaz.

Kontroller ve Teslim

Girdi ve yerleşim doğrulaması

Raf, kutu ve tavan düzenini onaylı çizimle karşılaştırıyor; korunan oda sınırını ve ürün kimliklerini kaydediyoruz. Yerleşim değişikliklerini testten önce çizime ve hesap dosyasına işliyor, gerekli kontrolleri tamamlıyoruz.

Hesap ve saha eşleştirmesi

Boru ve nozulların veya sprinklerlerin hesap dosyasındaki düzenle eşleşmesini inceliyoruz. Test yöntemini ve sayısal kabul şartlarını ilgili ürün ve proje dokümanından alıyoruz.

Algılama ve senaryo testi

Uyarı, arıza, izin, manuel kumanda ve mekanik arayüzleri kayıtlı senaryoyla kontrol ediyoruz. Boşalma riski oluşturmayan test düzeni yetkili ekiplerle önceden belirleniyor.

İşletmeye teslim

Son planı, ayar kayıtlarını, test raporlarını ve bakım erişimini teslim ediyoruz. Raf değişikliği veya oda geçişi açılması durumunda tekrar kontrol gerektiren noktaları personele açıklıyoruz.

Teslim dosyasında hangi belgeler yer alır?

BelgeMevcut hizmette karşılığıKapsam koşulu
Raf planı
Açık/kapalı konum, kutu ve tavan engeli karşılaştırması.
Gerçek raf tedarikçisi ve işletme verisiyle hazırlanır.
Korunan hacim / sınır
Gazlı seçenekte tavan/döşeme ve açıklık bilgisi; sprinkler yerleşiminde koruma alanı.
Seçilen yaklaşım ve teyit edilen yapı koşulları.
Hesap dosyası
Ürün/boru-nozul veya sprinkler düzeni; gerekiyorsa algılama ağı hesabı.
Seçilen yaklaşımın gerçek tasarım girdileri.
İşlev senaryosu
Uyarı, izin, manuel kumanda, alarm ve mekanik arayüzler.
Yetkili ekiplerle kararlaştırılan test sınırı ve açık kontroller.
Son plan / bakım notu
Uygulanan düzen, ayar/test kayıtları ve değişiklik sonrası kontrol ihtiyacı.
Tamamlanan ve açık işler ayrı belirtilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. NFPA 13 — Sprinkler tasarımı ve kurulum standardı kapsamı
  2. Fike ProInert IG-55 — Tasarım, oda hacmi ve basınç tahliyesi kılavuzu
  3. Xtralis ASPIRE — Aspirasyon boru ağı ve nokta hassasiyeti
  4. ASHRAE — Devreye alma, doğrulama ve işletmeye teslim

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Arşivde su hasarı riski varsa sprinkler kullanılmamalı mı?

Bu kaygı tek başına sistem seçimini belirlemez. Yangının büyümesiyle oluşacak kayıp, binanın zorunlu koruma altyapısı ve belgelerin niteliği birlikte değerlendirilir. Suya hassasiyet, uygun başka yaklaşımın incelenmesini gerektirebilir; gazlı sistemi her arşive otomatik çözüm olarak sunmayız. Kararı risk ve proje dayanağıyla açıklarız.

Kompakt raflar mevcut sistemi neden etkileyebilir?

Rafların kapanması erişim ve dağılım koşullarını değiştirir. Depolama yüksekliği veya malzeme türü de ilk tasarımın sınırlarını etkileyebilir. Mevcut başlık sayısı değişmese bile koruma yeterliliği yeniden incelenebilir. Raf tedarikçisinin yerleşim verisini yangın projesine ekleyip hangi konumların kontrol edildiğini belgelemek gerekir.

Gazlı sistem için her açıklığı kapatmak yeterli mi?

Oda bütünlüğü koruma süresi açısından önemlidir; boşalma basıncı ve tahliye düzeni ayrı incelenir. Açıklığı rastgele kapatmak veya bırakmak yerine seçilen ajan, oda sınırı ve yapı özellikleriyle hesap yapılır. Yapılan uygulamanın gerçek koşulları test raporuna yansıtılır; sonradan açılan geçişler yeniden değerlendirilir.

Aspirasyon sistemi neden sadece dedektörden oluşmuyor?

Dedektöre hava taşıyan ağın delikleri, boruları, dirsekleri ve egzozu nokta performansını belirler. Aynı delik çapı her konumda eşit sonuç anlamına gelmez. Üretici hesabını uygulanmış boru düzeniyle eşleştiririz. İşletmede raf ve hava hareketi değiştiğinde algılama yaklaşımının geçerliliğini de kontrol etmek gerekir.

Gazlı söndürme sırasında havalandırmanın çalışması neden önemlidir?

Dışarıyla hava alışverişi korunan hacimdeki ajanı taşıyabilir; bu nedenle fan ve damperlerin beklenen konumu söndürme senaryosuna işlenir. Yalnız dur komutu göndermek yeterli olmayabilir. Gerçek ekipman tepkisini ve gerekli geri bildirimleri kontrol ederiz. Söndürme sonrasındaki havalandırma da personelin güvenli yeniden giriş prosedürüyle birlikte planlanır.
