Kuru Borulu Sprinkler Tasarımı ve Kurulumu

Kuru borulu sprinkler için korunacak bölgeyi, vana yerleşimini ve hava beslemesini birlikte planlıyoruz. Montaj sınırını, drenaj erişimini ve işletmeyle yürütülecek kontrolleri belirleyerek uygulanabilir bir sistem şeması ve teslim dosyası hazırlıyoruz.

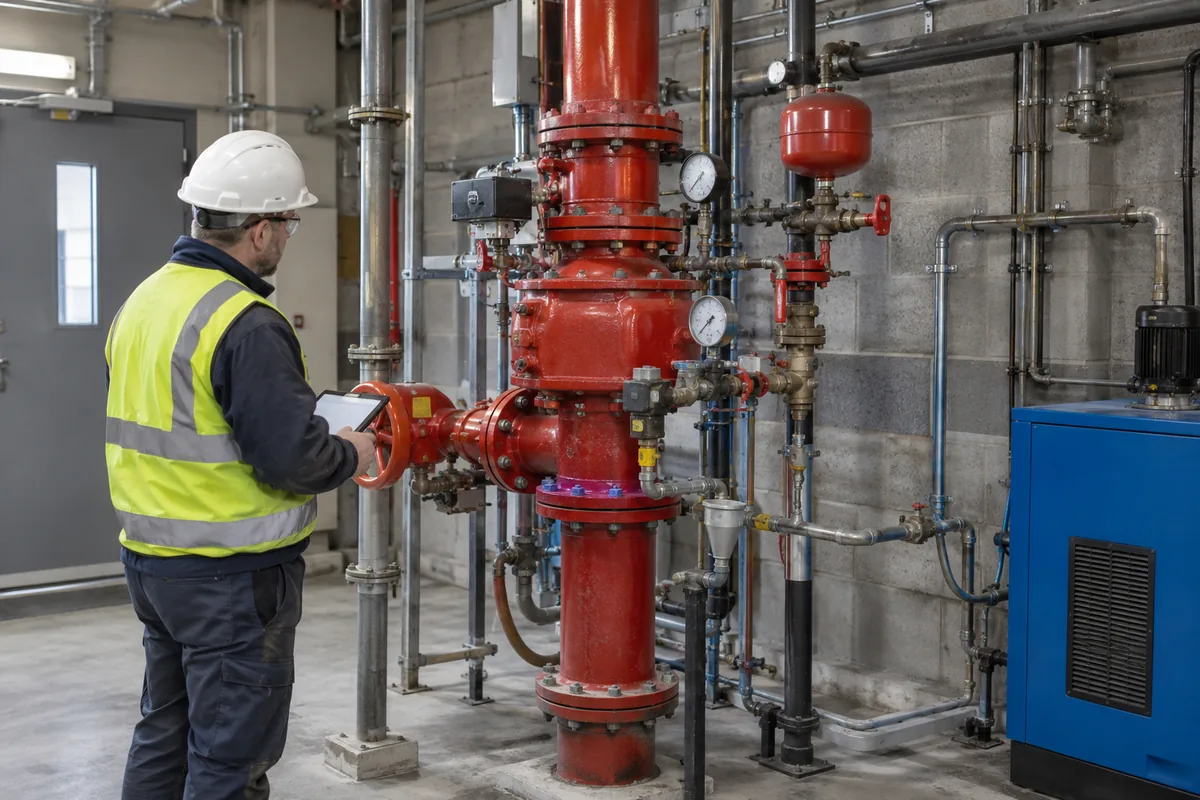

Kuru sprinkler kontrol düzeninin boru, basınç bileşenleri ve kapalı hava ekipmanı yanında inceleme yapan teknisyen.
Kavramsal hizmet görseli: Kuru sprinkler kontrol düzeninin boru, basınç bileşenleri ve kapalı hava ekipmanı yanında inceleme yapan teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Kuru sistemin sınırını ve montaj işini netleştiriyoruz

Dağıtım hattının çevre koşulları ile vana odasının ihtiyaçları ayrı incelenir; bağlantılar aynı dosyada birleştirilir.

Hizmette ele alınan işler

  • Sistem bölgesi ve mevcut boru hattının değerlendirilmesi
  • Kuru vana, hava besleme ve gözetim düzeninin seçimi
  • Boru güzergâhı ve drenaj erişiminin yerleşimde gösterilmesi
  • Montaj kapsamı, kontrol kayıtları ve teslim şemasının hazırlanması

Kapsamın sınırları

  • Su kaynağı veya genel hidrolik yenileme gerekirse ayrı değerlendirilir.
  • Elektrik, yapı ve diğer disiplin bağlantıları sorumlu taraflarla ayrıca koordine edilir.

Fiyatı kuru hattın sınırına göre değerlendirin

Teklifin kapsamı vana ve boru miktarından daha geniştir. Hava besleme, gözetim bağlantıları, servis erişimi ve teslim kayıtları karşılaştırılmalıdır. Mevcut tesisin çalışma takvimi ve koruma kesintisi uygulama programını etkiler. Eksik çizim veya ekipman bilgisi keşif işi olarak ayrıca görünür olmalıdır.

  • Kuru bölümün büyüklüğü
  • Vana ve trim düzeni
  • Hava besleme bağlantıları
  • Drenaj ve servis erişimi
  • Mevcut sistemin kesinti planı

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Kuru tutulacak alanın planını paylaşın.
  • Çevre sıcaklığı ve işletme koşullarını belirtin.
  • Vana ve hava ekipmanı kayıtlarını hazırlayın.
  • Drenaj erişimi ve kesinti takvimini ekleyin.

Teklif Kapsamı

Teklif bilgilerini hazırlayın

Teklif Bilgilerinizi Hazırlayın

Bu alanlarda proje bilgilerinizi toparlayabilirsiniz. Hazırlanan taslağı inceleyip WhatsApp üzerinden paylaşabilirsiniz.

Kullanımını, çevre koşullarını ve varsa mevcut projeyi açıklayın.

Mevcut yerleşim, erişim ve hava kaynağı bilgisini belirtin.

Değişecek veya korunacak hatları biliniyorsa tanımlayın.

Seçimi ve Kapsamı Etkileyen Veriler

Sistem bölgesi

İncelenen bilgi
Çevre ve kullanım verileri.
Karara etkisi
Kuru tutulacak bölümün kapsamı belirlenir.

Vana düzeni

İncelenen bilgi
Kimlik, trim ve ürün verileri.
Karara etkisi
Yeni ekipman ile korunacak bileşenler ayrılır.

Hava kaynağı

İncelenen bilgi
Mevcut besleme ve arıza kayıtları.
Karara etkisi
Besleme revizyonu veya hat inceleme ihtiyacı değerlendirilir.

Servis erişimi

İncelenen bilgi
Güzergâh ve tavan/raf planları.
Karara etkisi
Drenaj ve vana erişiminin uygulama detayı hazırlanır.

Sistem Seçiminde Teknik Koşullar

Kuru sistem bölgesinin belirlenmesi

Kuru borulu sistemin kullanılacağı bölge, mahal adıyla değil gerçek çevre ve kullanım koşullarıyla belirlenir. Dağıtım hattı, vana istasyonu ve hava ekipmanının konumu aynı sistem sınırı planında gösterilir.

Kuru vana ekipmanının seçimi

Kuru vana seçimi üreticinin ilgili model belgeleri üzerinden yapılır. Bağlantı, yardımcı donanım ve gözetim koşulları birlikte kaydedilerek korunacak ve değiştirilecek parçalar montaj dosyasında ayrılır.

Hava besleme ve gözetim

Hava beslemesinin türü ve gözetimi, seçilen vana ile mevcut tesisat koşullarına göre değerlendirilir. Ortak hava kaynağı kullanılıyorsa diğer tüketicilerle ilişkisi incelenir; boru sorunu ile hava ekipmanı ihtiyacı ayrı tutulur.

Boru güzergâhı ve drenaj erişimi

Boru güzergâhı ve drenaj erişimi yapı ile diğer tesisatlar birlikte değerlendirilerek planlanır. Müdahale gerektiren noktalara ulaşım korunur; vana ve drenaj işlemleri yetkin ekipçe işletmeyle koordine edilir.

Su kaynağı ve tasarım ilişkisi

Su kaynağı ve mevcut boru bilgileri kuru sistemin belirlenen sınırına göre incelenir. Yeni hat veya kullanım değişikliği eski kabulü otomatik olarak geçerli kılmaz; gerekirse hidrolik inceleme ayrı kapsamda açılır.

Teslim ve işletme kayıtları

Teslim dosyasında ekipman kimliği, sistem sınırı, gözetim bağlantıları ve güncel çizimler bir araya getirilir. Açık hatalar ile yeniden hizmete alma sorumluluğu kayıt altına alınarak işletmenin bakım takibine temel oluşturulur.

Kuru sistem bölgesinin belirlenmesi — ayrıntılar

Suyla dolu boruların kullanılmasının uygun olup olmadığının incelendiği bölümün gerçek koşulları tasarıma temel olur. Çevre sıcaklığı, bina kullanım düzeni ve korunacak alanın sınırı proje sorumlusuna sunulur. Vana ve hava besleme ekipmanı için öngörülen konum da aynı değerlendirmeye girer. Kuru bölümün yalnız oda adıyla tanımlanması yerine plan ve kesit üzerinde gösterilmesi, farklı çalışma koşullarına sahip bağlantıların gözden kaçmasını önler.

Kontrol: Kuru bölüm ve ekipman konumları aynı plan üzerinde tanımlanmalı.

Kuru vana ekipmanının seçimi — ayrıntılar

Viking vana ailesi kuru sistemleri ayrı bir düzen olarak tanımlar. Proje kapsamında kullanılacak vana modeli, üretici bağlantı ve kontrol bilgileriyle incelenir. Mevcut bir vana korunacaksa kimlik, trim ve doküman durumu kontrol edilir. Farklı üreticilere ait parçaların aynı işlevi göstereceği varsayılmaz. Seçim dosyasında vana sisteminin boru ağı ve mevcut su beslemesiyle bağlantısı açık bir ekipman listesine dönüştürülür.

Kontrol: Vana kimliği, trim listesi ve üretici dokümanı birbiriyle eşleşmeli.

Hava besleme ve gözetim — ayrıntılar

Kuru boru bölümünün hava besleme düzeni, seçilen vana sisteminin ihtiyaçlarına bağlı değerlendirilir. Hava kaynağının tipi, kontrol bağlantısı ve tesis içindeki mevcut kullanımı kayda alınır. Başka bir prosesle ortak besleme varsa bağımlılıkları proje sorumlusu inceler. Gözetim noktaları ve işletmeye iletilecek arıza bilgileri belirlenir. Hava ekipmanının seçiminden önce hat koşullarının bilinmesi, besleme sorunu ile boru kaçağının birbirine karıştırılmasını azaltır.

Kontrol: Hava kaynağı ve gözetim bağlantıları sistem şemasında görünür olmalı.

Boru güzergâhı ve drenaj erişimi — ayrıntılar

Kuru hat projesinde boru güzergâhı yalnız sprinklerin yerleşimini takip eden bir çizgi değildir. Yapı engelleri, servis erişimi ve drenaj düzeni birlikte incelenir. Mevcut boruda revizyon yapılırken erişim noktalarının kapanıp kapanmayacağı kontrol edilir. Vana ve drenaj işlemleri, seçilen sistem koşullarına göre yetkin ekipçe planlanır ve işletmeyle koordine edilir.

Kontrol: Drenaj ve servis noktalarına fiziksel erişim yerleşimde doğrulanmalı.

Su kaynağı ve tasarım ilişkisi — ayrıntılar

Kuru vana ve dağıtım hattı, yangın suyu kaynağından ayrı değerlendirilemez. Sistem tasarımcısı, vana ürün verileri ve boru ağı bilgilerini koruma tasarımının diğer girdileriyle birlikte inceler. Mevcut hat uzatıldığında eski değerlendirme doğrudan geçerli sayılmaz. Su besleme veya pompa işinin kapsamı ayrıca belirtilir; kuru sistem şeması genel sprinkler tasarımının ve hidrolik incelemenin tamamının yerine geçen bir belge olarak sunulmaz.

Kontrol: Hat revizyonunun tasarım ve su besleme değerlendirmesine etkisi kayda alınmalı.

Teslim ve işletme kayıtları — ayrıntılar

Kurulan düzenin ekipman kimlikleri, hat sınırları ve gözetim noktaları güncel çizimlerle teslim edilir. Kontrol planı, üretici dokümanlarına ve projede belirlenen sorumluluklara dayanır. İşletmenin kullanacağı kayıtların hangi ekipmanı tarif ettiği anlaşılır olmalıdır. Düzeltme gerektiren bulgular tamamlandıktan sonra korumanın hizmete geri alınması ilgili ekiplerle koordine edilir; kontrol edilmemiş noktalar teslim dosyasında açıkça belirtilir ve sonraki inceleme kapsamına bağlanır.

Kontrol: Güncel çizim ile ekipman ve açık bulgu listesi birlikte teslim edilmeli.

Kontroller ve teslim

Kuru sprinkler kontrol düzeninin boru, basınç bileşenleri ve kapalı hava ekipmanı yanında inceleme yapan teknisyen.

Kuru sprinkler vana ve hava ekipmanı yerleşimi. Vana, besleme ve gözetim noktalarının adları seçilen model ile proje çiziminde doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Örnek kuru sistem sınırı planı

Dağıtım bölgesi, vana odası ve dış bağlantılar ayrı işaretlenir. Aşağıdaki şema kavramsaldır; gerçek sıcaklık, boru ölçüsü veya tesis geometrisi içermez.

Kuru sistem bölgesi ve arayüzler

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek bölgeler; sahadaki sınırlar proje çiziminde doğrulanır.

  1. A — Soğuk dağıtım bölgesi

    Kuru sistemin korunacak boru ağı ve mahal sınırı

  2. B — Vana odası

    Vana, yardımcı donanım ve bakım erişimi

  3. C — Hava besleme bağlantısı

    Seçilen vana koşullarıyla eşleştirilecek besleme ve gözetim

  4. D — Dış su bağlantısı

    Mevcut besleme ile yeni sistemin arayüzü

  5. E — Bildirim arayüzü

    Gözetim bilgilerinin ilgili sisteme aktarımı

Bağlantılar

  • D — Dış su bağlantısı öğesinden B — Vana odası öğesine bağlantıSu besleme sınırı
  • B — Vana odası öğesinden A — Soğuk dağıtım bölgesi öğesine bağlantıKorunacak dağıtım hattı
  • C — Hava besleme bağlantısı öğesinden B — Vana odası öğesine bağlantıHava düzeni
  • B — Vana odası öğesinden E — Bildirim arayüzü öğesine bağlantıGözetim bildirimi
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kuru sistem bölgesi ve arayüzlerÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.D — Dış su bağlantısı → B — Vana odası · Su besleme sınırıB — Vana odası → A — Soğuk dağıtım bölgesi · Korunacak dağıtım hattıC — Hava besleme bağlantısı → B — Vana odası · Hava düzeniB — Vana odası → E — Bildirim arayüzü · Gözetim bildirimi1A — Soğuk dağıtımbölgesi2B — Vana odası3C — Hava beslemebağlantısı4D — Dış subağlantısı5E — Bildirimarayüzü

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

BölgeSahada doldurulacak bilgiPlanın göstereceği sınır
A — Dağıtım
Gerçek çevre koşulları ve kullanım
Korunacak kuru boru ağı
B — Vana odası
Ekipman koşulları ve erişim
Vana montajı ve yardımcı donanım
C/D/E — Bağlantılar
Mevcut hava, su ve bildirim sistemleri
Her arayüzün uygulayıcı sorumluluğu

Bölge harfleri açıklama içindir; uygunluk veya kapasite sonucu bildirmez.

Dağıtım bölgesi, vana odası ve bağlantıları birlikte planlıyoruz

Bir tesiste tüm borular aynı çevre koşullarında bulunmayabilir. Soğuk alandaki dağıtım, ılıman vana odası ve dış bağlantılar ayrı incelenir. Kuru sistem tercihi, sadece bir mahale soğuk depo denildiği için yapılmaz; gerçek sıcaklık koşulları, işletme düzeni ve koruma tasarımının girdileri birlikte değerlendirilir.

Mevcut kuru sistemde hava kaçağı, erişilemeyen drenaj noktası veya ekipman değişimi gündeme gelebilir. Bu çalışma her borunun yenilenmesi anlamına gelmez. İnceleme, korunacak hattı ve gerekli revizyonu ayırır; boru içi korozyon araştırması veya azot jeneratörü entegrasyonu gerekiyorsa bunlar kendi teslim sınırlarıyla ayrıca tanımlanır.

Çevre koşulunu belgeleyin
Kuru tutulacak hat bölümü gerçek çevre ve kullanım verisine göre belirlenir. Oda adı veya mevsimsel tahmin, tasarım girdisinin yerini tutmaz.
Vana ve boruyu birlikte seçin
Vana düzeni, hat konumu ve hava besleme ihtiyacı aynı sistem kararının parçalarıdır. Üretici bilgileri çizim ve ekipman listesiyle eşleştirilir.
Drenajı erişilebilir kılın
Boru yerleşimi ve drenaj erişimi uygulama öncesinde incelenir. Sonradan işletmeye bırakılan erişim sorunu, teslim kapsamından çıkarılmamalıdır.

Farklı sıcaklık bölgeleri oluştuğunda

Yeni tesiste hangi bölümün kuru sistem olarak tasarlanacağı belirlenir. Vana konumu, hava besleme ve boru güzergâhı birlikte incelenerek sistem sınırı uygulama dosyasında gösterilir.

  • Çevre sıcaklığı girdileri
  • Kuru bölümün sınırı
  • Vana istasyonuna erişim

Hava ekipmanı ve drenaj erişimi

Vana, hava besleme ve gözetim düzeninin etiketleri, gerçek sahada ekipman belgelerine göre yerleştirilir; drenaj erişimi ayrı kesitle gösterilir.

Ölçeksiz kuru hat drenajı ve erişim kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili kesit gerçek eğim, kot, vana modeli veya drenaj ölçüsü içermez. Taralı alan erişimin inceleneceği yerdir; sayısal servis boşluğu verilmez. Boru, drenaj bağlantısı ve çevre tesisatı aynı kesitte karşılaştırılır. Devam eden tahliyenin yeri, işletme yöntemi ve yeniden hizmete alma yetkin ekipçe projeye göre belirlenir; çizim vana açma veya basınç altında müdahale talimatı değildir.

  1. Dağıtım borusu

    Güzergâh ve gereken drenaj noktası seçilen projede belirlenir; çizgide eğim değeri yoktur.

  2. Drenaj bağlantısı

    Vana sembolü yalnız bağlantı yerini anlatır; gerçek model ve tahliye düzeni ayrıca seçilir.

  3. Bakım erişimi

    Drenaj noktasına yaklaşma ve işlem alanı yapı/raf düzeniyle doğrulanır.

  4. Çevredeki tesisatlar

    Diğer boru ve servislerin erişim alanına etkisi aynı saha kesitine işlenir.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz kuru hat drenajı ve erişim kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Erişim alanıKuru dağıtımÖrnek döşeme1Dağıtım borusu2Drenaj bağlantısı3Bakım erişimi4Çevredekitesisatlar

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Vana

Su beslemesi ile kuru dağıtım hattının birleştiği istasyonun model ve yardımcı donanım bilgisi çizime yazılır. Bakım için gerekli erişim çevredeki tesisatla birlikte kontrol edilir.

Hava besleme

Hava kaynağının vana düzenine bağlantısı ve diğer tüketicilerle ilişkisi tanımlanır. Seçim yalnız hava ekipmanının görünüşüne veya mevcut etiketine dayandırılmaz.

Gözetim noktaları

Basınç veya durum bilgisinin hangi ekipmandan alındığı ve kime bildirildiği onaylı projede belirtilir. Her sistem için aynı gözetim koşulu varsayılmaz.

Uygulama, mevcut drenajın uygunluğu ve işletme koşulları doğrulandıktan sonra planlanır.

Sistem şemasını ve gözetim kayıtlarını teslim ediyoruz

Uygulama kimlikleri

Vana, hava ekipmanı ve bağlantıların kimlikleri sistem listesiyle karşılaştırılır; uygulamada değişen parçalar çizime işlenir.

Gözetim kapsamı

Hava besleme ve kontrol bağlantılarına ait doğrulama işleri ilgili uzmanlarla planlanır; testin sınırı kayda yazılır.

Erişim kontrolü

Vana ve drenaj noktalarının son tavan, raf ve servis yerleşimi içinde erişilebilirliği gözden geçirilir.

İşletmeye devir

Güncel şema, ürün dokümanları, açık bulgular ve hizmete dönüş kayıtları aynı teslim dosyasında toplanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Valve Systems — Viking Group
  2. NFPA 13 — Standard for the Installation of Sprinkler Systems

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Kuru borulu sistem her soğuk depo için gerekli midir?

Sistem seçimi gerçek çevre koşulları, kullanım ve yangın koruma tasarımına bağlıdır. Bir alanın soğuk depo olarak adlandırılması tek başına yeterli değildir. Kuru, ön tepkimeli ve diğer uygun seçenekler proje girdileriyle karşılaştırılmalıdır.

Ön tepkimeli sistemle kuru sistem aynı mıdır?

Bu düzenler vana ve açılma koşulları bakımından farklılaşabilir. Kuru sistemin hava besleme ihtiyacı bulunması, onu otomatik olarak ön tepkimeli yapmaz. Seçilen sistemin kontrol ilişkisi üretici açıklaması ve proje şemasıyla tanımlanmalıdır.

Mevcut hava kaynağı kullanılabilir mi?

Besleme ekipmanının korunması vana sistemi ve hat koşullarına bağlıdır. Mevcut kimlik ve kontrol kayıtları incelenmeden kesin yanıt verilmez. Ortak hava kaynağı varsa diğer kullanım bağımlılıkları ve işletme sorumlulukları da değerlendirilmelidir.

Azot jeneratörü bu çalışmaya otomatik dahil midir?

Hayır. Kuru sistem tasarımı ile azot ekipmanı entegrasyonu farklı teslim sınırlarıdır. Jeneratör ihtiyacı ve mevcut sisteme bağlantısı ayrıca incelenir. Korozyonla ilgili bir sorun varsa boru hasarı incelemesi de ayrı kapsam gerektirebilir.

Teklif için hangi dosyalar hazırlanmalı?

Korunan alan planı, sıcaklık/kullanım bilgisi, mevcut vana ve hava ekipmanı kimlikleri ile sprinkler çizimleri paylaşılmalıdır. Drenaj ve servis erişim sorunları da belirtilmelidir. Tesisin kesinti takvimi uygulama programının hazırlanmasına yardımcı olur.
