Ön Tepkimeli Sprinkler Tasarımı ve Kurulumu

Ön tepkimeli sprinkler için mahal kullanımını, vana düzenini ve algılama bağlantılarını birlikte planlıyoruz. Mekanik montaj, panel programı ve fonksiyon doğrulamasının kapsamını teklif öncesinde ayırarak uygulanabilir bir kontrol ve teslim dosyası hazırlıyoruz.

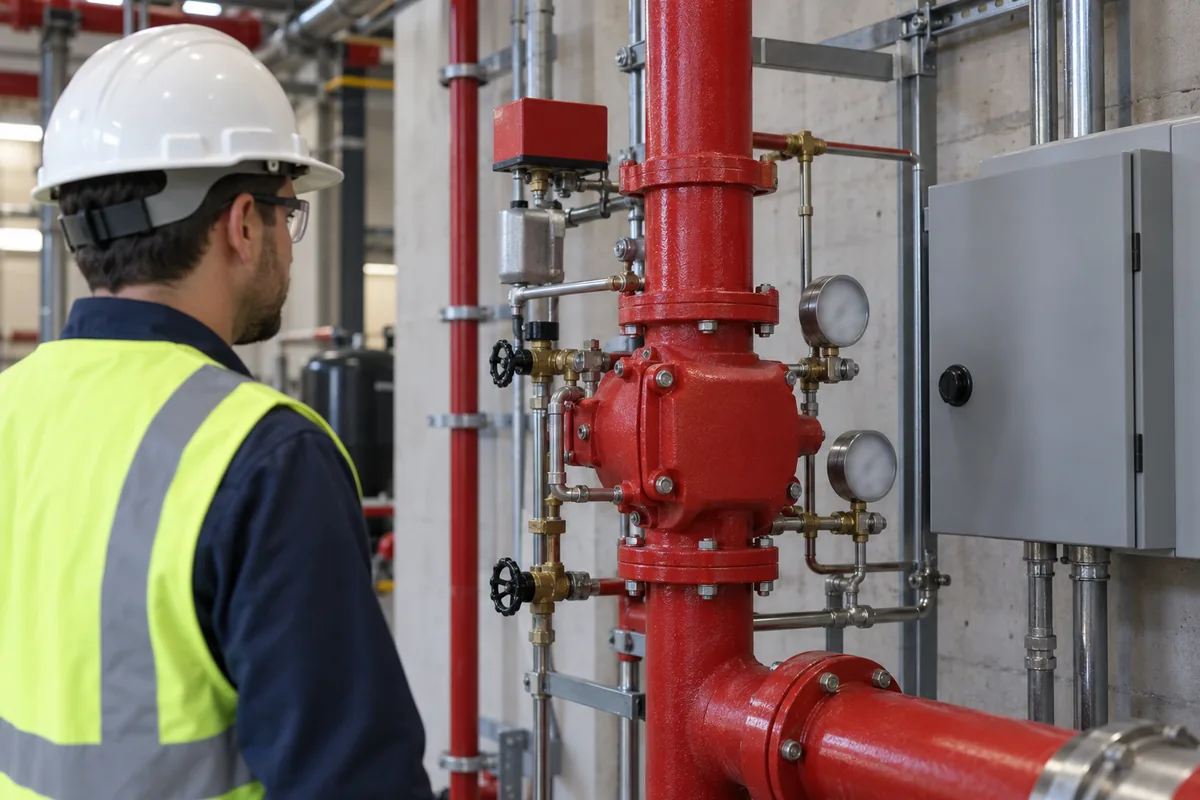

Kırmızı sprinkler kontrol vana gövdesi, bağlı trim boruları ve kapalı arayüz panosunu gözlemleyen teknisyen.
Kavramsal hizmet görseli: Kırmızı sprinkler kontrol vana gövdesi, bağlı trim boruları ve kapalı arayüz panosunu gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ön tepkimeli sistem için montaj ve kontrol kapsamı

Vana seçimi kadar su, hava ve algılama arayüzlerinin aynı proje sınırına göre tanımlanması gerekir.

Hizmette ele alınan işler

  • Mahallerin kullanım ve korunacak tesisat bilgilerinin değerlendirilmesi
  • Vana istasyonu, yardımcı donanım ve bağlantı yerleşiminin hazırlanması
  • Kontrol matrisi ve doğrulama sorumluluklarının koordinasyonu
  • Montaj kapsamı, kayıtlar ve yeniden hizmete alma planının teslimi

Kapsamın sınırları

  • Panel programı ve algılama işleri uzman uygulayıcıyla ayrıca koordine edilir.
  • Pompa, depo, genel hidrolik yenileme ve yapı işleri gerekirse ayrı teklif kapsamı olur.

Teklifte yalnız vana bedelini karşılaştırmayın

Fiyat değerlendirmesi, vana sistemiyle birlikte algılama arayüzü, trim, hava besleme, montaj ve doğrulama kapsamına dayanır. Keşif yapılmadan mevcut donanımın korunabileceği kesinleştirilmez. Ayrı uzmanlık veya panel üreticisi koordinasyonu gereken işler, teklif karşılaştırmasında görünür kalemler olmalıdır.

  • Vana ve kontrol düzeni
  • Trim ve hava besleme revizyonu
  • Panel bağlantı ve program kapsamı
  • Montaj erişimi ve işletme kesintisi
  • Doğrulama ve teslim kayıtları

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Korunan mahal planı ve kullanımını paylaşın.
  • Mevcut vana, panel ve hava besleme kimliklerini ekleyin.
  • Sprinkler çizimleri ve su besleme kayıtlarını hazırlayın.
  • Montaj dönemi ve işletme kesinti sınırını belirtin.

Teklif Kapsamı

Teklif bilgilerini hazırlayın

Teklif Bilgilerinizi Hazırlayın

Bu alanlarda proje bilgilerinizi toparlayabilirsiniz. Hazırlanan taslağı inceleyip WhatsApp üzerinden paylaşabilirsiniz.

Bilgi işlem, arşiv veya diğer kullanım ile mevcut sistemi açıklayın.

Biliniyorsa model, bağlantı şeması ve proje belgelerini belirtin.

İşletmenin koruma kesintisine ilişkin koşullarını yazın.

Seçimi ve Kapsamı Etkileyen Veriler

Mahal kullanımı

İncelenen bilgi
Korunan alanın ekipman ve risk bilgisi.
Karara etkisi
Sistem seçenekleri proje sorumlusuyla karşılaştırılır; seçim gerekçesi yazılır.

Kilitleme düzeni

İncelenen bilgi
Üretici sistem açıklaması ve algılama senaryosu.
Karara etkisi
Açılma koşulları kontrol matrisi üzerinde tanımlanır.

Mevcut kontrol

İncelenen bilgi
Panel kimliği ve giriş-çıkış kayıtları.
Karara etkisi
Korunacak kontrol donanımı ile revizyon işi ayrılır.

Uygulama zamanı

İncelenen bilgi
İşletme takvimi ve koruma kesinti sınırı.
Karara etkisi
Montaj ve yangın korumasını yeniden hizmete alma programı işletmeyle koordine edilir.

Sistem Seçiminde Teknik Koşullar

Ön tepkimeli düzenin sınırı

Ön tepkimeli düzen, algılama ile suyun boru ağına girişinin birlikte değerlendirildiği bir sistem seçimidir. Seçilecek vana düzeni ve kontrol koşulları, mahallin kullanımına ve üretici belgelerine göre proje dosyasında açıklanır.

Algılama ve panel arayüzü

Algılama sisteminin verdiği sinyal ile vananın beklenen davranışı aynı kontrol matrisinde tanımlanır. Panel bağlantısı, program değişikliği ve bildirim doğrulamasının sorumluları mekanik montajdan ayrı belirlenir.

Kuru boru gözetimi

Borudaki hava beslemesi ve gözetim düzeni seçilen vana sisteminin koşullarıyla eşleştirilir. Mevcut hava kaynağının uygunluğu ve boru hattındaki fiziksel sorunlar ayrı incelenerek farklı sorunlara aynı çözüm önerilmesi önlenir.

Su besleme ile koordinasyon

Su kaynağı ve boru bağlantıları yalnız bağlantı çapına bakılarak değerlendirilmez. Mevcut besleme koşulları ve değişen sistem sınırı incelenir; pompa, depo veya genel hidrolik yenileme gerekiyorsa ayrı kapsamda gösterilir.

Montaj ve erişim düzeni

Vana, yardımcı donanım ve göstergelere erişim montaj yerleşiminde birlikte çözülür. Elektrik, drenaj ve yapı işleri için gereken bağlantılar ile uygulayıcı sorumlulukları teklif öncesinde açıklaştırılır.

Fonksiyon doğrulama planı

Fonksiyon doğrulaması, seçilen ekipmanın belgelerine ve onaylı kontrol matrisine göre yetkin taraflarla planlanır. Sinyal kayıtları, açık sorunlar ve sistemi yeniden hizmete alma sorumluluğu teslim dosyasında birlikte tutulur.

Ön tepkimeli düzenin sınırı — ayrıntılar

Ön tepkimeli sistemin değerlendirilmesinde temel konu, algılama ile suyun boru ağına alınması arasındaki ilişkidir. Vana sistemi üreticisinin açıklaması ile projedeki kontrol matrisi karşılaştırılır. Tasarımcı, uygun sistem tipini mahal girdilerine göre belirler; farklı kilitleme düzenleri aynı davranışı gösteriyormuş gibi değerlendirilmez. Seçimin gerekçesi uygulama dosyasına işlenerek sonraki değişikliklerde izlenebilir bir karar kaydı oluşturulur.

Kontrol: Vana açılma koşulu, sistem şeması ve üretici düzeni aynı tanımı kullanmalı.

Algılama ve panel arayüzü — ayrıntılar

Algılama panelinden alınacak sinyaller ve vana kontrol devresinin sınırları, mekanik projenin dışında bırakılmamalıdır. Hangi disiplinin programlama, bağlantı ve doğrulama yapacağı belirlenir. Mevcut bir panel kullanılacaksa çıkış özellikleri, izleme düzeni ve üretici uyumluluk bilgileri uzman ekip tarafından incelenir. Panel arızası veya sinyal kaybının işletmeye nasıl bildirileceği de normal açılma senaryosuyla birlikte kayıt altına alınır.

Kontrol: Panel sorumlusu ve mekanik uygulamacı ortak bir giriş-çıkış listesi kullanmalı.

Kuru boru gözetimi — ayrıntılar

Ön tepkimeli düzenin kuru boru bölümüne ait hava besleme ve gözetim ihtiyacı, seçilen vana mimarisine bağlıdır. Mevcut hava kaynağının durumu, bağlantıları ve izleme noktaları keşifte toplanır. Bu inceleme, boru içindeki fiziksel sorunların ayrı bir çalışma gerektirip gerektirmediğini de gösterir. Hava beslemesini değiştirmek, genel sprinkler yerleşimini veya korunan mahal için yapılan hidrolik değerlendirmeyi kendiliğinden yenilemez.

Kontrol: Hava besleme ve gözetim noktaları seçilen vana dokümanıyla eşleştirilmeli.

Su besleme ile koordinasyon — ayrıntılar

Vana grubu, mevcut su kaynağı ve boru ağı içinde değerlendirilir. Hat çapları, bağlantı konumu ve korunan alan bilgisi, sistem tasarımcısının incelemesine sunulur. Vana değişiminin hidrolik etkileri ürün verileriyle değerlendirilmeden yalnız bağlantı ölçüsüne bakılarak karar verilmez. Pompa veya depo revizyonu gerekiyorsa bunun kapsamı ayrı belirtilir; ön tepkimeli kontrol çalışması bütün su besleme projesinin yerine geçmez.

Kontrol: Su besleme girdileri ve vana ürün verileri tasarım dosyasında bulunmalı.

Montaj ve erişim düzeni — ayrıntılar

Vana istasyonunun konumu, yardımcı boru, gösterge ve kontrol donanımına (trim) erişim ve kontrol bileşenlerinin çevre koşulları birlikte planlanır. Sahada görünmeyen bir bağlantı veya erişilemeyen gösterge, sonraki işletme incelemesini güçleştirebilir. Üretici yerleşim ve montaj koşulları uygulama detaylarına aktarılır. Elektrik, drenaj ve borulama işlerinin sınırları çizimde gösterilir; mevcut yapıda gerekli inşaat veya servis erişim işleri tekliften sessizce çıkarılmaz.

Kontrol: Vana, trim ve gösterge erişimi yerleşim çiziminde doğrulanmalı.

Fonksiyon doğrulama planı — ayrıntılar

Teslim öncesi doğrulama, projede tanımlanan kontrol matrisine göre hazırlanır ve yetkin kişilerle koordine edilir. Kontrol edilecek sinyaller, kaydedilecek gözlemler ve korumanın tekrar hizmete alınma sorumlusu belirlenir. Bu metin bir vana çalıştırma talimatı değildir; gerçek işlem sırası seçilen ekipman ve onaylanan planla belirlenir. Bulguların açık noktalarıyla birlikte kaydı, işletmenin sonraki revizyonları doğru değerlendirmesine yardımcı olur.

Kontrol: Kontrol matrisi, bulgu kaydı ve hizmete dönüş sorumlusu birlikte teslim edilmeli.

Kontroller ve teslim

Kırmızı sprinkler kontrol vana gövdesi, bağlı trim boruları ve kapalı arayüz panosunu gözlemleyen teknisyen.

Ön tepkimeli vana istasyonu ve kontrol panosu. Ekipman kimlikleri, yardımcı donanım ve sinyal bağlantıları proje çiziminde belirtilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Tek ve çift kilitlemeli seçenekler için örnek kontrol matrisi

Bu tablo bir vana çalıştırma talimatı değildir. Her satırın gerçek koşulu seçilen model, üretici belgesi ve onaylı proje üzerinden doldurulur; yalnız sistem adından çalışma sırası çıkarılmaz.

Seçenek veya durumAlgılama koşulunda yazılacak bilgiVana davranışında yazılacak bilgiArıza bildiriminde yazılacak bilgi
Tek kilitlemeli düzen
Projede tanımlanan algılama sinyali ve arayüz
Seçilen vananın suyu boru ağına kabul koşulu
Panel ve vana gözetiminde beklenen bildirim
Çift kilitlemeli düzen
Algılama ile diğer kilitleme koşulunun ilişkisi
Model belgesindeki koşulların onaylı matrise karşılığı
Koşul oluşmadığında veya arayüz hatasında bildirilecek durum
Hava gözetimi hatası
Algılama durumundan ayrı gözetim girdisi
Seçilen düzene göre beklenen sistem durumu
Sorumluya iletilecek hata ve kayıt
Doğrulama sonrası normal durum
Onaylı plana göre doğrulanacak sinyaller
Yeniden hizmete alma için kontrol edilecek durum
Açık sorunların kapanışı ve teslim kaydı

Temsili matris; sahaya ait sinyal adı, eşik, gecikme veya devreye alma sırası içermez.

Algılama, vana ve bildirim koşullarını birlikte belirliyoruz

Bilgi işlem ve arşiv gibi, istenmeyen su boşalmasının etkilerinin ayrıca değerlendirildiği mahallerde seçim kullanım senaryosuyla başlar. Korunan ekipmanın hassasiyeti, mahaldeki yangın yükü ve mevcut su beslemesi aynı kararın girdileridir. Ön tepkimeli düzenin uygunluğu, genel sprinkler projesinden bağımsız bir ürün tercihi olarak ele alınmamalıdır.

Mevcut bir tesiste vana değiştirilirken algılama paneli, elektrik beslemesi ve boru ağı korunacaksa bunların yeni düzenle uyumluluğu incelenir. Teklif dosyasında korunacak bileşenlerle yenilenecek bileşenler ayrı gösterilir. Böylece işletme, yalnız vana fiyatını değil, kontrol ve hizmete geri alma işlerinin kapsamını da karşılaştırabilir.

Kilitleme koşulunu açıklayın
Tek veya çift kilitlemeli düzen, yalnız ürün adıyla tarif edilmez. Tasarımın açılma koşulu ve arıza davranışı proje üzerinde açık biçimde gösterilir.
Mahali sistemden ayırmayın
Mahal riski, sprinkler yerleşimi ve su beslemesi vana seçimine birlikte girer; yalnız elektronik algılama varlığı tasarım kararını tamamlamaz.
Teslim sınırlarını belirleyin
Mekanik montaj, panel programı ve algılama işleri arasında sorumluluk listesi hazırlanır. Uzman kontrol ve kabul koordinasyonu teklif kapsamına yazılır.

Hassas mahal için sistem karşılaştırması

Yeni mahalde ıslak, kuru ve ön tepkimeli seçenekler kullanım ihtiyacına göre karşılaştırılır. Değerlendirme dosyası, seçilen düzenin gerekçesini ve algılama arayüzlerini içerir; bütün seçeneklerin aynı koşulda birbirinin yerine geçeceği varsayılmaz.

  • Mahal kullanım ve risk girdileri
  • Mevcut su besleme bilgisi
  • Algılama ve vana arayüzleri

Vana istasyonunda hangi bileşenler açıklanır?

Montaj dosyasında bileşenler seçilen model ve etiketlerle eşleştirilir; marka, kapasite veya tamamlanmış proje sonucu yalnız görselden çıkarılmaz.

Ana vana ve su bağlantısı

Su beslemesinin vana istasyonuna ve korunacak boru ağına bağlandığı sınır gösterilir. Korunacak mevcut hat ve değişecek bağlantılar aynı çizimde ayrı işaretlenir.

Yardımcı donanım (trim)

Yardımcı borular, göstergeler ve kontrol donanımı seçilen vana belgesine göre adlandırılır. Bakım erişimi ile drenajın nereye bağlanacağı montaj planında ayrıca açıklanır.

Kontrol panosu ve algılama arayüzü

Pano üzerindeki temsilî düzen gerçek kablo veya program şeması yerine geçmez. Sinyal adları, bildirim hedefleri ve bağlantı sorumlusu onaylı kontrol matrisiyle eşleştirilir.

İş paketiBelirlenecek sorumluTeslimde aranacak kayıt
Mekanik montaj
Vana, su/hava bağlantıları ve drenaj için uygulayıcı
Montaj sınırı, ekipman kimliği ve bağlantı kontrolü
Panel programı
Seçilen panel için yetkin programlama tarafı
Onaylı matris ve değiştirilen program koşulları
Algılama bağlantısı
Algılama hattı ve arayüz için yetkin uygulayıcı
Sinyal eşleştirmesi ve bağlantı doğrulaması
Birlikte fonksiyon doğrulaması
İşletme ile ilgili uygulayıcıların koordinasyonu
Gözlenen durum, açık sorun ve yeniden hizmete alma kaydı

Sorumlu taraflar proje başlangıcında adlandırılır; tablo bir firma yetki veya sertifika beyanı değildir.

Kontrol matrisi ve montaj kayıtlarını teslim ediyoruz

Kimlik ve yerleşim

Kurulan vana, trim ve kontrol ekipmanı kimlikleri uygulama çizimiyle karşılaştırılır; farklı ürün kullanımı varsa karar kaydı eklenir.

Sinyal listesi

Panel ve vana tarafının giriş-çıkışları yetkin ekiplerle kontrol planına bağlanır; sorumluluğu açık olmayan bağlantı bırakılmaz.

Bulgu yönetimi

Kontrol sırasında belirlenen açık noktalar, düzeltme sorumlusu ve tekrar inceleme ihtiyacıyla birlikte teslim listesine işlenir.

İşletme dosyası

Güncel sistem şeması, kontrol matrisi, ekipman dokümanları ve hizmete geri alma kayıtları işletme sorumlusuna düzenli dosya halinde sunulur.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Valve Systems — Viking Group
  2. Preaction Sprinkler Systems — TotalPac Double Interlock SureFire Preaction specifications with addressable panel

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Ön tepkimeli sistem her hassas oda için uygun mudur?

Uygunluk oda kullanımına, yangın riskine, su beslemesine ve algılama altyapısına bağlıdır. Hassas ekipman bulunması tek başına bu düzenin seçilmesini gerektirmez. Seçenekler proje girdileriyle karşılaştırılmalı ve tercih gerekçesi tasarım sorumlusu tarafından açıklanmalıdır.

Tek ve çift kilitlemeli düzen aynı mıdır?

Vana açılmasının hangi koşullara bağlı olduğu farklılaşabilir. Bu nedenle yalnız preaction adıyla teklif almak yeterli değildir. Seçilen üretici düzeni ve projeye ait kontrol matrisi, açılma ve izleme ilişkisini açık biçimde göstermelidir.

Mevcut algılama paneli kullanılabilir mi?

Panelin korunabilmesi bağlantı özellikleri, program ve üretici uyumluluğuna bağlıdır. Panel kimliği ve güncel kayıtlar incelenmeden kesin yanıt verilmez. Gerekli program veya donanım revizyonu, mekanik montajdan ayrı sorumluluk ve teklif kalemi olarak belirtilmelidir.

Bu çalışma sprinkler hidrolik hesabının yerine geçer mi?

Hayır. Ön tepkimeli düzen çalışması vana ve kontrol ilişkisini detaylandırır. Sprinkler yerleşimi, su besleme ve hidrolik yeterlilik tasarımın diğer girdileridir. Mevcut sistem değişikliklerinin bu değerlendirmelere etkisi proje sorumlusuyla ayrıca koordine edilmelidir.

Teklif için hangi bilgiler hazırlanmalı?

Mahal planı, kullanım bilgisi, mevcut sprinkler ve vana çizimleri, panel kimliği ve varsa kontrol matrisi paylaşılmalıdır. Tesisin çalışma takvimi de önemlidir. Eksik kayıtlar keşif kapsamına alınarak tasarım ile uygulama teklifinin sınırları netleştirilir.
