Soğuk Hava Deposu Yangın Koruması

SCA Mühendislik sıcak besleme bölgesi ile soğuk oda sınırını, depolama riskini ve su giriş mantığını birlikte projelendirir. Seçilen ürün ve vana düzeni gerçek montaj, boşaltma ve hizmete dönüş koşullarıyla doğrulanır.

Soğuk depo antre bölümündeki vana ve denetim ekipmanıyla oda içindeki boru hattını gösteren temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları

SAHADAN ÖRNEKLER

İlgili projeler

Bu hizmet kapsamındaki uygulamalarımızı inceleyin.

Bu sayfada

Kapsam ve Teklif

Soğuk depoya uygun koruma ve işletme düzeni

Hizmette ele alınan işler

  • Sıcak-soğuk bölge, raf/ambalaj ve geçiş envanteri
  • Ürün, vana, hava ve algılama düzeninin proje koordinasyonu
  • Kararlaştırılan test, boşaltma ve yeniden hizmete alma dosyası

Kapsamın sınırları

  • Yalıtım/geçiş, elektrik ve ürün taşıma sorumluları ayrı teklif edilir.
  • Ürün modelinin kullanım koşulu farklı depo geometrisine otomatik aktarılmaz.

Soğuk sınırdaki detaylar maliyeti belirler

Teklif; korunan hacimden çok sistem türü, ürün onayı, vana grubu, hava beslemesi ve soğuk geçişlerin sayısıyla şekillenir. Raflar arasında erişim, ürünlerin taşınması ve soğutmanın işletmede kalması çalışma süresini etkiler. Boru ve sprinkler bağlantılarının yalıtım katmanlarındaki geçiş ayrıntıları, nem/sızdırmazlık işleri ve test sonrası boşaltma düzeni kapsamda açıkça gösterilir. Genel bir depo metrekaresine fiyat vermek yerine mevcut proje ve işletme verisi üzerinden karşılaştırılabilir iş kalemleri hazırlarız.

  • Sistem/başlık türü ve onaylı uygulama şartları
  • Vana, algılama ve hava besleme altyapısı
  • Soğuk geçişleri, yalıtım ve boşaltma noktaları
  • Ürün taşıma, erişim ve kesinti programı

Teklif İçin Gerekli Bilgiler

  • Soğuk/sıcak zon planı ve işletme sıcaklıkları
  • Ürün, ambalaj, palet ve raf bilgileri
  • Mevcut yangın ve vana grubu dokümanları
  • Buz çözme (defrost), boşaltma ve bakım geçmişi

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Donma riski yalnız odanın nominal sıcaklığıyla tanımlanmaz. Tavan geçişi, kapı çevresi ve sıcak hacimle birleşen boru bölümleri farklı sıcaklık ve nem koşullarına maruz kalabilir. Buz çözme ve ürün sevkiyatı sırasında sıcaklık ve nem koşulları değişir. Keşifte bu bölgeleri belirliyor; borunun su içerebileceği durumları da inceliyoruz. Aynı depoda ayrı sıcaklık zonları varsa tüm hat için tek malzeme ve tek kontrol yaklaşımı kabul etmiyoruz.

Kuru borulu, ön tepkili veya uygun kuru tip sprinklerli ıslak sistem seçenekleri birbirinin doğrudan yerine geçmez. Seçim, ürünün listelenmiş uygulama sınırlarına ve depo tasarımına bağlıdır. Viking'in bazı özel soğuk depo uygulamaları için tarif ettiği kuru tip çözüm, tüm raf ve tavan düzenlerine genellenemez. Biz ürünün izin verilen koşullarını, su beslemesini ve algılama mantığını bir bütün olarak karşılaştırıp tasarımın sınırlarını işletmeye açık biçimde teslim ediyoruz.

Sıcaklık sınırını haritalıyoruz
Soğuk hacim, ısıtılmış besleme bölgesi ve geçiş ayrıntılarını ayırıyoruz. Normal işletme ve buz çözme (defrost) dönemlerinde su veya yoğuşma oluşabilecek noktaları belirliyoruz.
Depolamayı ayrı doğruluyoruz
Soğuk olması düşük yangın riski anlamına gelmez. Ürün, ambalaj, palet ve raf özelliklerini benimsenen tasarım yaklaşımının gerçek girdileri olarak kaydediyoruz.
Su girişini senaryoyla kontrol ediyoruz
Vana, algılama ve hava beslemesinin rolünü tanımlıyor; sistemi doldurma, boşaltma ve yeniden hizmete alma durumlarını işletme prosedürüyle birlikte test ediyoruz.

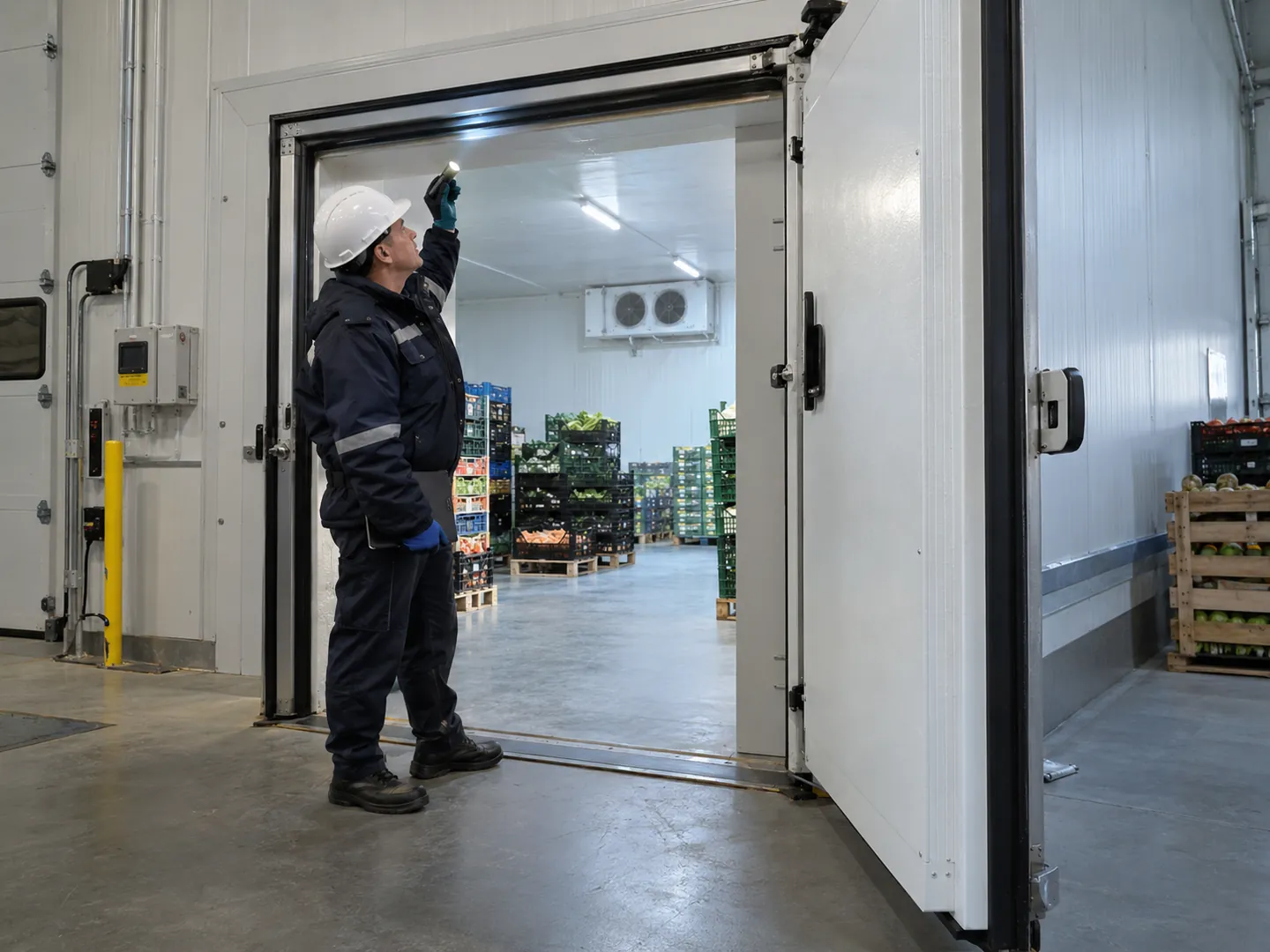

Soğuk depo değerlendirmesinde sıcak-soğuk hacim sınırı ve yalıtımlı kapı gerçek saha koşullarıyla incelenir.

Isıtılmış hacimden soğuk odaya geçiş

Besleme hattı sıcak hacimdeyken sprinkler soğuk oda içinde çalışacaksa geçiş detayı ürün seçiminin parçasıdır. Uygun kuru tip ürünün boyunu ve montaj koşulunu kontrol ediyor, tavan geçişindeki yalıtım sürekliliğini inceliyoruz. Ürünün depo geometrisine uygunluğu ayrıca hesapla doğrulanıyor.

  • Sıcak/soğuk sınırı
  • Üreticinin kuru tip sprinkler için belirttiği kullanım ve montaj koşulları
  • Geçişte nem ve yalıtım

Seçimi ve Kapsamı Etkileyen Veriler

Ortam

İncelenen bilgi
Minimum işletme sıcaklığı, buz çözme dönemi ve sıcak hacim geçişleri
Karara etkisi
Donmaya açık bölümler, su giriş stratejisi ve yalıtımlı geçiş ayrıntısı ayrı belirlenir.

Depolama

İncelenen bilgi
Ürün, ambalaj, palet, raf ve panel özellikleri
Karara etkisi
Koruma yaklaşımının onaylı uygulama sınırları ve gerekli hidrolik inceleme kapsamı seçilir.

Kontrol

İncelenen bilgi
Algılama, hava beslemesi ve vana modeli
Karara etkisi
Normal, alarm ve arıza durumunda beklenen su giriş davranışı senaryoya işlenir.

Bakım

İncelenen bilgi
Düşük noktalar, boşaltma erişimi ve test geçmişi
Karara etkisi
Birikmiş su riski ve güvenli hizmete alma doğrulamasının kapsamı belirlenir.

Sistem Seçiminde Teknik Koşullar

Kuru tip sprinkler ile kuru borulu sistem farklıdır

Kuru tip sprinkler ile kuru borulu sistem ayrı çözümlerdir; model, sistem türü ve su içeren bölümler aynı kesitte üretici koşullarıyla doğrulanır.

Buz tıkacı için sistemin tamamen suyla dolması gerekmez

Test, bakım veya yoğuşmadan kalan su düşük noktada donabilir; boşaltma erişimi ve hizmete dönüş kaydı gerçek güzergâhla karşılaştırılır.

Tavan geçişinde nem de performans sorunudur

Sıcak-soğuk geçişte nem, ürün boyu ve modele uygun sızdırmazlık birlikte incelenir; buzlanmanın ürün işlevine etkisi kontrol edilir.

Ön tepkili vana mantığı teslimde açıklanmalı

Algılama, hava basıncı ve sprinkler açılması seçilen vana düzeninin sebep-sonuç tablosunda ayrılır; normal ve arıza davranışı işletmeye açıklanır.

Soğuk ortam depolama riskini ortadan kaldırmaz

Ambalaj, palet, raf ve panel özellikleri soğuk ortamda da tasarım girdisidir; debi/basınç seçimi standart ve ürün uygulama koşuluna bağlanır.

Su gecikmesi ve su beslemesi birlikte değerlendirilir

Su geliş testi için nokta, başlangıç olayı ve kabul dayanağı önceden belirlenir; gözlenen vana ve su geliş durumu kaydedilir.

Kuru tip sprinkler ile kuru borulu sistem farklıdır — ayrıntılar

Kuru tip sprinkler, belirli düzenlerde suyu başlık çalışana kadar soğuk bölüme sokmayan özel bir ürün olabilir; kuru borulu sistem ise boru ağı ve kontrol vanasıyla farklı bir bütün oluşturur. İsim benzerliği eşdeğerlik değildir. Uygulamada hangi bölümün su içerdiğini, ürünün hangi sistemlerde kullanılabildiğini ve izin verilen montajını belirleriz. Viking'in model bazlı koşullarını başka başlık veya depo düzenine taşımadan kontrol ederiz.

Kontrol: Ürün kodu, sistem türü ve su içeren bölümler üretici uygulama dokümanıyla aynı kesitte gösterilir.

Buz tıkacı için sistemin tamamen suyla dolması gerekmez — ayrıntılar

Kuru veya ön tepkili hat içinde testten, yoğuşmadan ya da bakım sonrasında kalan su düşük noktada birikebilir. Soğuk bölgedeki bu birikim serbest kesiti azaltabilir; vana ve hava basıncının normal görünmesi her hattın açık olduğunu kanıtlamaz. Boru güzergâhını boşaltma erişimiyle inceleriz. Test sonrası hizmete alma planına kalan suyun giderilmesi ve gerekli doğrulama adımlarını ekler; genel bir basınç okumasıyla incelemeyi kapatmayız.

Kontrol: Boru düşük noktaları, boşaltma erişimi ve test sonrası su giderme kayıtları uygulanan güzergâhla karşılaştırılır.

Tavan geçişinde nem de performans sorunudur — ayrıntılar

Sıcak ve nemli hava soğuk geçişe ulaşınca yoğuşma veya buzlanma oluşabilir. Kuru tip ürünün çevresindeki boşluk, ısı ve nem transferini etkiler. Üreticinin uygun gördüğü yalıtımlı sızdırmazlık detayını yapı katmanlarıyla koordine ederiz. Detayı yalnız enerji tasarrufu olarak değerlendirmeyiz; buz birikiminin ürün işlevini etkilemesini de inceleriz. Bir ürünün aksesuarını her modele uygun saymadan montaj verisini doğrularız.

Kontrol: Tavan geçişi çevresi, ürün boyu ve yalıtım aksesuarı model dokümanıyla karşılaştırılır; işletme sıcaklık sınırı kaydedilir.

Ön tepkili vana mantığı teslimde açıklanmalı — ayrıntılar

Ön tepkili sistemde hangi sinyalin vana açılmasını ve boruya su girişini başlattığı seçilen sistem düzenine bağlıdır. Algılama, hava basıncı ve sprinkler açılması aynı olay değildir. Kullanılan vana grubunun üretici şemasıyla senaryoyu kurarız. Elektrik veya hava beslemesi arızasında beklenen davranışı ayrıca belirleriz. Farklı kilitleme yaklaşımlarını tek isim altında toplamayarak işletme personeline sistemin hangi koşulda ne yaptığını açık biçimde gösteririz.

Kontrol: Vana üretici şeması, algılama izinleri ve arıza durumları onaylı sebep-sonuç tablosuyla eşleştirilir.

Soğuk ortam depolama riskini ortadan kaldırmaz — ayrıntılar

Düşük ortam sıcaklığı, yanıcı ambalaj ve raf geometrisinin etkisini silmez. Ürün türü, plastik içeriği, palet ve depolama yüksekliği tasarımın temel girdileri olmaya devam eder. Soğutma panelinin yapısı da keşif dosyasına girer. Seçilen korumayı yalnız oda sıcaklığına göre sınıflandırmayız. Gerekli debi, basınç ve tasarım alanı için benimsenen standardın ilgili uygulama koşullarını ve seçilen ürünün onay sınırlarını birlikte inceleriz.

Kontrol: Ürün, ambalaj, panel ve raf verileri tasarım girdisi olarak kaydedilir; seçilen koruma koşullarıyla karşılaştırılır.

Su gecikmesi ve su beslemesi birlikte değerlendirilir — ayrıntılar

Kuru veya ön tepkili düzende suyun uç noktaya ulaşması, ıslak sistemle aynı başlangıç koşullarına sahip değildir. Hava hacmi, vana düzeni ve boru ağı seçilen çözümün işleyişini etkiler. Uygun test noktalarını ve ölçülecek olayları proje aşamasında ayırırız. Evrensel bir gecikme süresi ya da test basıncı vermeyiz; kabul koşulunu sistem tipinin üretici verisiyle benimsenen standarttan alıp test kaydında açıkça gösteririz.

Kontrol: Test noktası, ölçüm başlangıcı ve kabul dayanağı önceden tanımlanır; gözlenen vana ve su geliş durumu raporlanır.

Mekanik tesisat çizimlerinin bulunduğu mühendislik çalışma masası

Soğuk depoda su içeren bölümler ile vana senaryosunun sistem belgesinde eşleştirilmesi.

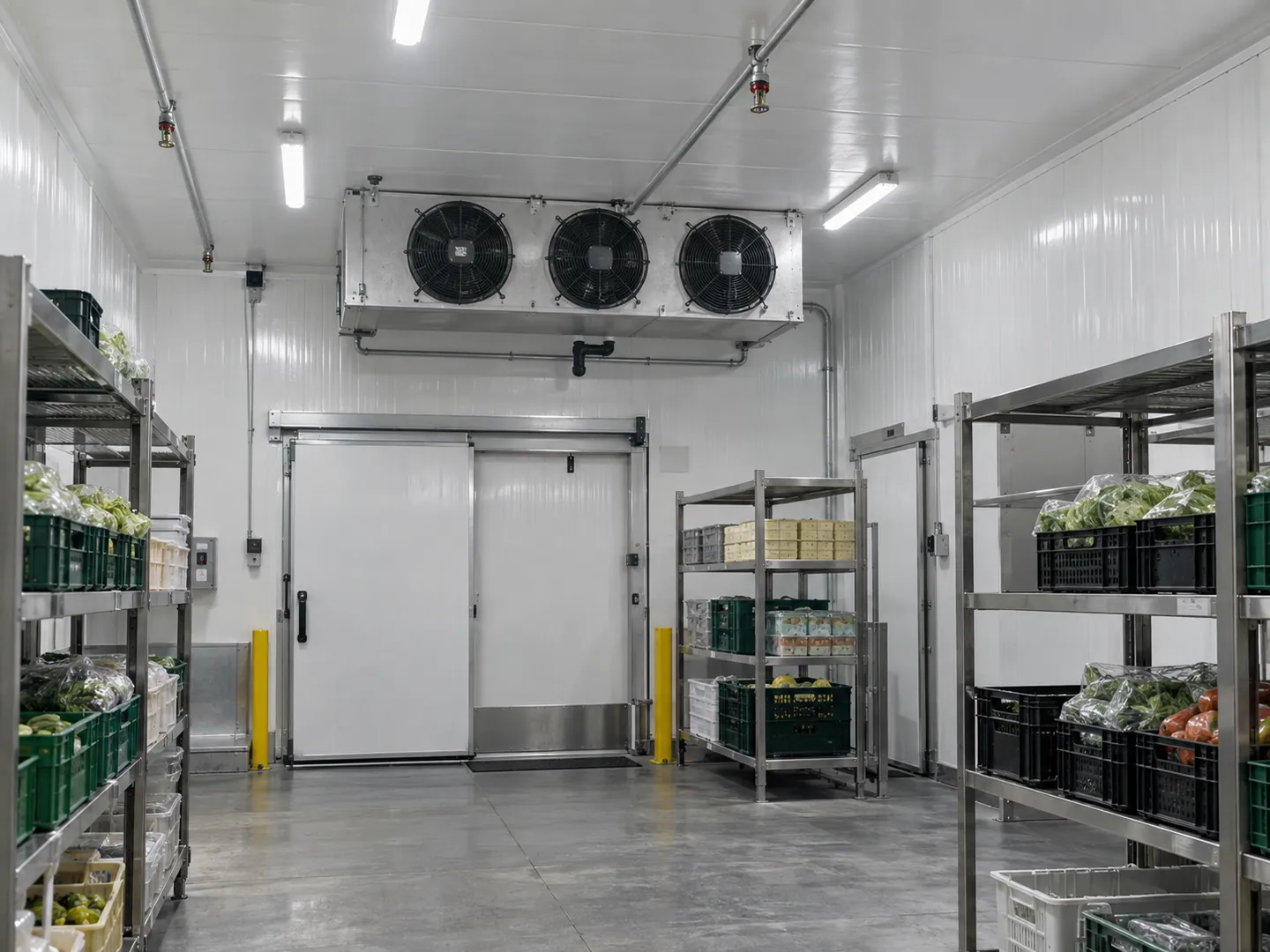

Soğuk depo korumasında panel, evaporatör ve sprinkler ilişkisi gerçek ürün ve proje koşullarıyla doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Sıcak besleme, geçiş ve soğuk oda aynı kesitte

Kavramsal sıcak-soğuk kesit ilişkileri

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz sıcak/soğuk kesit örneğidir: üst renkli alan sıcak besleme bölgesini, alt alan soğuk odayı, taralı bant yalıtımlı sınırı gösterir. Kalın üst çizgi bu örnekte normal durumda su içeren sıcak borudur; düşey ürün geçişi ayrı semboldür. Bu, uygun kuru tip sprinklerli ıslak yaklaşımın yalnız kavramsal karşılaştırmasıdır; her sistemde su sınırı aynı değildir. Normal/test/çalışma su durumları seçilen vana ve ürün şemasından ayrıca kaydedilir; gerçek ürün boyu, onayı veya geçiş ölçüsü verilmez.

  1. Sıcak besleme bölgesi

    Su içeren bölüm seçilen düzene göre belirlenir

  2. Yalıtımlı tavan geçişi

    Nem/sızdırmazlık ve ürün montajı

  3. Sprinkler / kuru tip ürün

    Gerçek modelin kullanım koşulu

  4. Soğuk oda ve raf

    İşletme ve buz çözme koşulları

  5. Su içeren boru bölümleri

    Normal/test/çalışma durumu ayrı işaretlenir

Bağlantılar

  • Sıcak besleme bölgesi öğesinden Yalıtımlı tavan geçişi öğesine bağlantıBesleme sınırı
  • Yalıtımlı tavan geçişi öğesinden Sprinkler / kuru tip ürün öğesine bağlantıMontaj ve yalıtım ilişkisi
  • Sprinkler / kuru tip ürün öğesinden Soğuk oda ve raf öğesine bağlantıGerçek depo uygunluğu
  • Su içeren boru bölümleri öğesinden Sıcak besleme bölgesi öğesine bağlantıSıcak bölüm kaydı
  • Su içeren boru bölümleri öğesinden Soğuk oda ve raf öğesine bağlantıSeçilen düzen ve olayla değişen su durumu
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal sıcak-soğuk kesit ilişkileriÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Sıcak bölgeSoğuk odaYalıtım sınırıÜrün koşuluSıcak besleme bölgesi → Yalıtımlı tavan geçişi · Besleme sınırıYalıtımlı tavan geçişi → Sprinkler / kuru tip ürün · Montaj ve yalıtım ilişkisiSprinkler / kuru tip ürün → Soğuk oda ve raf · Gerçek depo uygunluğuSu içeren boru bölümleri → Sıcak besleme bölgesi · Sıcak bölüm kaydıSu içeren boru bölümleri → Soğuk oda ve raf · Seçilen düzen ve olayla değişen su durumu1Sıcak beslemebölgesi2Yalıtımlı tavangeçişi3Sprinkler / kurutip ürün4Soğuk oda ve raf5Su içeren borubölümleri

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Üç yaklaşımın koşulları ayrı değerlendirilir

YaklaşımÜretici / proje koşuluSu giriş mantığıAlgılamaTest sonrası
Kuru borulu
Vana ve boru ağı gerçek depolama düzeniyle doğrulanır.
Kuru ağın suya geçişi seçilen kontrol vanasıyla belirlenir.
Projeye göre alarm ve arayüzler.
Düşük noktalar ve kalan su kontrol edilir.
Ön tepkili
Gerçek vana düzeni ve kilitleme yaklaşımı doğrulanır.
Vana açılmasına neden olan sinyaller sebep-sonuç tablosunda gösterilir.
Algılama, hava ve başlık olayları ayrı belirtilir.
Test düzenine göre su giderme ve yeniden kurma kaydı.
Uygun kuru tip sprinklerli ıslak
Başlık modeli, boyu, montajı ve depo geometrisi üretici koşuluyla eşleşir.
Suyu içeren sıcak bölüm ile ürünün soğuk geçiş sınırı kesitte gösterilir.
Mevcut projeye göre alarm/izleme.
Gerçek ürün ve sistem testine göre hizmete dönüş.

Seçenekler birbirinin doğrudan yerine geçmez; aynı vana veya gecikme kabulü bütün sistemlere uygulanmaz.

Teslimde dört işletme durumu

DurumKayıtDayanak
Normal işletme
Sıcaklık sınırları, su içeren bölümler, vana/hava durumu.
Son kesit, ürün ve vana dokümanı.
Buz çözme (defrost)
Değişen sıcaklık/nem ve geçişteki gözlem.
İşletmenin gerçek çevrimi ve saha incelemesi.
Test sonrası boşaltma
Düşük noktalar, su giderme ve erişim kontrolü.
Gerçek test yöntemi ve uygulanmış güzergâh.
Yeniden hizmete alma
Vana/algılama durumu, koruma ve açık işler.
Seçilen üretici prosedürü ve onaylı senaryo.

Kayıt kapsamı seçilen sistem ve kararlaştırılan testlerle belirlenir; örnek tablo kabul belgesi değildir.

Kontroller ve teslim

Kontroller ve Teslim

Sıcaklık ve ürün kontrolü

Soğuk/sıcak sınırlarıyla ürün montajını karşılaştırıyor; kuru tip başlığın boy, aksesuar ve sistem uyumunu ürün koduyla kaydediyoruz.

Hat ve boşaltma kontrolü

Uygulanmış güzergâhı düşük nokta ve boşaltma erişimiyle inceliyoruz. Test sonrası suyun giderilmesi ve sistemin doğru duruma dönmesi kayıt altına alınıyor.

Vana ve algılama senaryosu

Normal, alarm, hava veya elektrik arızası durumlarını yetkili test düzeninde kontrol ediyoruz. Beklenen davranışın dayanağı seçilen vana şeması ve onaylı senaryo oluyor.

İşletme dosyası

Son plan, ürün bilgisi, test sonuçları ve yeniden hizmete alma adımlarını teslim ediyoruz. Raf değişikliği ve buzlanma şüphesinde izlenecek inceleme kapsamını açıklıyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Viking — VK512 soğuk depo uygulaması ve penetrasyon detayı
  2. Viking — Cold Storage Fire Protection Solutions
  3. NFPA 13 — Sprinkler tasarımı ve kurulum kapsamı
  4. NFPA 25 — Sulu sistem test ve bakım kapsamı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Her soğuk depoda kuru borulu sistem mi gerekir?

Sistem seçimi sıcaklık, depo geometrisi ve ürün onaylarına bağlıdır. Isıtılmış bir besleme alanından uygun kuru tip sprinklerle çözüm bazı uygulamalarda mümkün olabilir; bu koşul her depoya taşınamaz. Seçenekleri depolama riski, bakım ve hidrolik ihtiyaçlarla karşılaştırırız. Sistem adı üzerinden otomatik karar vermeyiz.

Kuru sistemde neden yine su birikmesi araştırılıyor?

Test ve bakım işlemlerinden sonra veya yoğuşmayla düşük noktalarda su kalabilir. Bu birikim soğuk ortamda donabilir. Hava basıncı normal olduğu için bütün borunun açık olduğu varsayılmaz. Güzergâh, boşaltma noktaları ve kayıtlar incelenir; test sonrası hizmete alma koşulları bu riski dikkate alır.

Soğuk depodaki ambalaj değişikliği önemli mi?

Ürün, ambalaj ve palet özellikleri depolama tasarımının girdileridir. Ortamın soğuk olması bu değişikliği önemsiz yapmaz. Yeni raf yüksekliği ve ambalaj verisini mevcut projeyle karşılaştırmak gerekir. Gerekli koruma yaklaşımı ve hidrolik inceleme bu bilgilerle seçilir; yalnız eski başlık adedine bakarak yeterlilik sonucu verilmez.

Tavan geçişindeki buzlanma yalnız yalıtım kusuru mudur?

Geçişten sıcak ve nemli havanın ulaşması, ürün boyu ve sızdırmazlık detayı birlikte değerlendirilir. Buzlanma yalnız enerji kaybı değildir; seçilen ürünün işlevini etkileyebilir. Üreticinin izin verdiği aksesuar ve montaj koşulu kontrol edilir. Sadece dışarıdan yalıtım eklemek nedeni ve sistem uygunluğunu otomatik olarak çözmez.

Ön tepkili sistemin testinde gerçek boşalma yapılır mı?

Test yöntemi seçilen vana grubuna, onaylı projeye ve tesisin şartlarına bağlıdır. Önce testin riski, izolasyonu ve hizmete dönüşü planlanır. Algılama, hava ve vana adımları belirlenmiş yöntemle doğrulanır. Uygulama öncesinde ürün dokümanındaki test şartlarını esas alır; genel bir yöntem veya kabul süresini tüm sistemlere uygulamayız.
