Yangın Kolonu Basınç Bölgelemesi ve Basınç Düşürücü Vana Seçimi

Yangın kolonunda basınç bölgelerini kotlar, su besleme bilgisi ve bağlı sistemlerin ihtiyaçlarıyla birlikte değerlendiriyoruz. Vana çalışma koşullarını ürün verileriyle karşılaştırarak bölge şeması, seçim dosyası ve servis erişimini açıklayan uygulama kapsamı hazırlıyoruz.

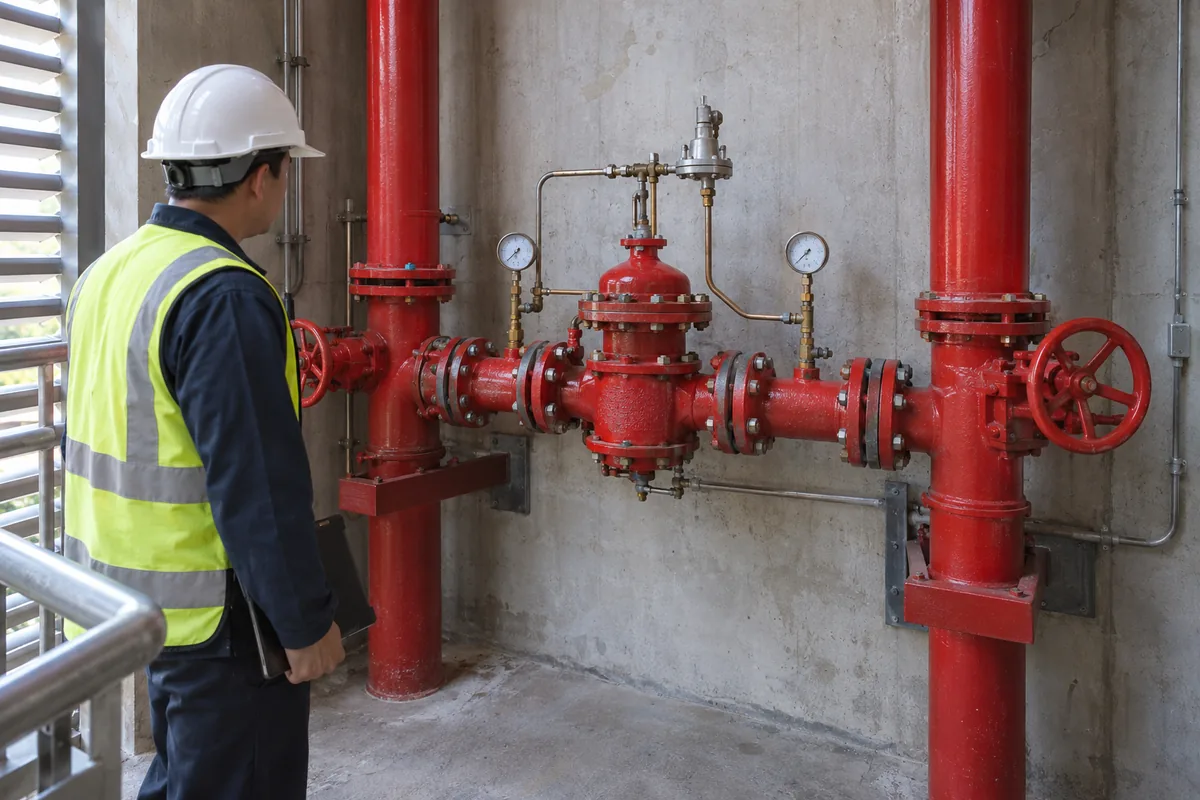

İki yangın hattı arasında bağlı basınç kontrol vanası ve pilot borularını gözlemleyen mühendis.
Kavramsal hizmet görseli: İki yangın hattı arasında bağlı basınç kontrol vanası ve pilot borularını gözlemleyen mühendis.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Basınç bölgelemesi ve vana seçim dosyası

Aynı çaptaki vana otomatik olarak eşdeğer değildir; seçim gerçek giriş, çıkış ve akış koşullarına dayanır.

Hizmette ele alınan işler

  • Kolon kotlarının ve korunan noktaların aynı kesitte değerlendirilmesi
  • Beklenen çalışma girdilerinin ürün sınırlarıyla karşılaştırılması
  • Vana, pilot ve yardımcı bağlantı kapsamının tanımlanması
  • Servis, ölçüm ve teslim kayıtlarının yerleşimde gösterilmesi

Kapsamın sınırları

  • Genel hidrolik yeterlilik, pompa veya su kaynağı revizyonu gerekirse ayrı kapsamlandırılır.
  • Gerçek vana ayarı ve fonksiyon doğrulaması seçilen ekipmana göre yetkin ekiplerle planlanır.

Vana fiyatını bölgeleme kapsamıyla karşılaştırın

Ekipman bedeli; çalışma koşulu, pilot düzeni ve istasyon bağlantılarına bağlıdır. Kot ve mevcut sistem kayıtları eksikse araştırma işi ayrıca değerlendirilir. Şaft erişimi, kesinti ve doğrulama kapsamı toplam işi etkiler. Pompa veya genel hidrolik revizyon gerekiyorsa bunun sınırı ayrı teklifte gösterilmelidir.

  • Bölge sayısı ve bağlantılar
  • Vana/pilot düzeni
  • Mevcut sistem kayıtlarının durumu
  • Şaft ve servis erişimi
  • Kontrol ve teslim kapsamı

Teklif İçin Gerekli Bilgiler

  • Kolon kesitini ve kot bilgilerini hazırlayın.
  • Bağlı yangın sistemlerinin planlarını paylaşın.
  • Vana/pilot kimlikleri ve ölçüm kayıtlarını ekleyin.
  • Şaft erişimi ile kesinti koşullarını belirtin.

Teklif Kapsamı

Teklif bilgilerini hazırlayın

Teklif Bilgilerinizi Hazırlayın

Bu alanlarda proje bilgilerinizi toparlayabilirsiniz. Hazırlanan taslağı inceleyip WhatsApp üzerinden paylaşabilirsiniz.

Korunan noktalar ve su kaynağına ilişkin mevcut çizimleri belirtin.

Ölçüm konumu, tarihi ve statik/akış durumunu biliniyorsa yazın.

Ekipman kimliği, yerleşim ve servis erişimini açıklayın.

Örnek bölge ve vana seçim karşılaştırması

Bu tablo seçim dosyasında bulunacak girdileri gösterir. Sahaya ait basınç, kot veya debi değerleri yerine doldurulacak bilgileri açıklar; bir ürün önerisi veya ayar talimatı değildir.

BölgeAlt / üst kotBeklenen girişHedef çıkışAkış koşuluVana ürün sınırı
A — Alt bölge
Gerçek kesitteki alt ve üst kot bilgisi
Bu konumun tasarım ve ölçüm dayanağı
Bağlı sistem ihtiyacına göre belirlenen koşul
İlgili tasarım ve işletme durumu
Seçilen modelin belgeleriyle karşılaştırılır
B — Üst bölge
Korunan üst noktalar ve bölge sınırı
Su kaynağı ve kolon düzeniyle birlikte değerlendirilir
Üst noktaların ihtiyacıyla ilişkili koşul
Seçim için geçerli akış girdisi
Çalışma aralığı ve bağlantı düzeni doğrulanır
Mevcut vana revizyonu
Mevcut bölge ve değişen bağlantı sınırı
Koşulu belirtilmiş mevcut kayıtlar
Yeni projenin hedef koşulu
Eski ve yeni kullanım farkı
Gövde, pilot ve yardımcı donanım birlikte incelenir

Ölçüm koşulu bilinmeyen tek manometre değeri seçim sonucuna dönüştürülmez.

Seçimi ve Kapsamı Etkileyen Veriler

Kolon kotları

İncelenen bilgi
Korunan noktaların kesit ve plan bilgisi.
Karara etkisi
Basınç bölgesi sınırları değerlendirilir.

Çalışma girdileri

İncelenen bilgi
Giriş, çıkış ve akış koşulları.
Karara etkisi
Vana ürün aralığıyla seçim karşılaştırılır.

Mevcut ekipman

İncelenen bilgi
Gövde ve pilot kimlikleri.
Karara etkisi
Korunacak ve yenilenecek düzen ayrılır.

Servis alanı

İncelenen bilgi
Şaft, oda ve ölçüm erişimi.
Karara etkisi
Yerleşim ve uygulama kapsamı netleştirilir.

Sistem Seçiminde Teknik Koşullar

Kot ve kolon ilişkisinin kurulması

Kolon üzerindeki korunan noktalar ve kotlar su kaynağıyla aynı kesitte gösterilir. Bölge şeması, ekipman seçimine girdi sağlar; eksik kot veya sistem bilgileri seçim öncesinde açık bilgi ihtiyacı olarak kaydedilir.

Giriş ve çıkış çalışma koşulları

Beklenen giriş basıncı, hedef çıkış ve akış koşulları seçilecek ürünün çalışma aralığıyla karşılaştırılır. Statik gösterge ile akış sırasında alınmış kayıt aynı durummuş gibi kullanılmaz; bağlantı çapı tek seçim dayanağı değildir.

Vana ve pilot düzeninin incelenmesi

Vana gövdesi, pilot ve yardımcı bağlantılar birlikte kimliklendirilir. Korunacak ve yenilenecek bileşenler uyum dayanağıyla yazılarak yalnız ana vanayı içeren eksik bir malzeme listesinin önüne geçilir.

Bölge sınırlarının tasarımla eşleştirilmesi

Basınç bölgesi kararları, bağlı yangın sistemlerinin tasarım girdileriyle birlikte değerlendirilir. Genel hidrolik yeterlilik dosyası ayrı tutulur; iki çalışma arasındaki veri akışı ve revizyon sorumlusu projede belirlenir.

Ölçüm ve servis erişimi

Vana ve ölçüm noktalarına servis erişimi yerleşim çiziminde gösterilir. Şaft ve teknik hacim koşulları üretici servis ihtiyaçlarıyla karşılaştırılarak bakım ve parça değişimini etkileyen işlerin kapsamı netleştirilir.

Doğrulama ve işletme kayıtları

Bölge şeması, ekipman kimlikleri ve ölçüm koşulları belirtilmiş kayıtlar aynı teslim dosyasında sunulur. Değişen bilgiler son çizime işlenir; tamamlanan kontroller ile açık bulgular ayrı tutulur.

Kot ve kolon ilişkisinin kurulması — ayrıntılar

Basınç bölgelemesi çalışmasında kolon üzerinde hangi sistemlerin ve kotların bulunduğu tanımlanır. Su kaynağı ve pompa yerleşimi aynı kesitle ilişkilendirilir. Proje sorumlusu, farklı noktaların tasarım ihtiyacını ve ekipman sınırlarını birlikte inceler. Bölge şeması, ekipman seçiminin kot ve su kaynağı girdilerini gösterir; üretici vana açıklaması, binanın tamamının uygun biçimde bölgelendiğini kendi başına göstermez. Eksik kot ve sistem kayıtları seçim öncesinde açık bilgi ihtiyacı olarak belirtilir.

Kontrol: Bölge sınırları korunan noktalar ve su kaynağıyla aynı kesitte gösterilmeli.

Giriş ve çıkış çalışma koşulları — ayrıntılar

Basınç düşürücü vananın işlevi giriş basıncını kontrollü çıkış koşuluna indirmektir; fakat her modelin kullanılabileceği çalışma aralığı aynı değildir. İnceleme dosyasında beklenen giriş, hedef çıkış ve akış girdileri ürün verileriyle karşılaştırılır. Yalnız bağlantı çapının uygun olması yeterli seçim gerekçesi sayılmaz. Mevcut tesiste ölçüm koşullarının bilinmesi önemlidir; statik gösterge ile akış sırasında alınan bilgi aynı durumu açıklıyormuş gibi karşılaştırılmaz.

Kontrol: Seçim dosyasında çalışma girdileri ve ürün sınırları açıkça karşılaştırılmalı.

Vana ve pilot düzeninin incelenmesi — ayrıntılar

Hidrolik kontrol vanalarında pilot ve yardımcı bağlantılar seçilen ekipmanın bir parçasıdır. Mevcut istasyonda vana gövdesi ile pilot kimliği birlikte kaydedilir. Üretici ürün açıklamaları temel düzeni destekler; revizyon kapsamında korunacak ve değişecek bileşenler ayrıca değerlendirilir. Benzer görünümlü parçaların uyumlu olduğu varsayılmaz. Gerekli uzman veya üretici koordinasyonu teklif kapsamına yazılarak yalnız ana vana için hazırlanmış bir malzeme listesinin eksik kalması önlenir.

Kontrol: Gövde, pilot ve yardımcı bağlantılar aynı ekipman düzeniyle eşleşmeli.

Bölge sınırlarının tasarımla eşleştirilmesi — ayrıntılar

Basınç bölgesi şeması, sprinkler ve diğer bağlı yangın sistemlerinin tasarım girdileriyle birlikte incelenir. Bir noktadaki fazla basıncın azaltılması başka noktaların su ihtiyacını etkileyebilir; bu etki tasarım sorumlusunun değerlendirmesine girer. Bölgeleme projesi genel hidrolik yeterlilik dosyasının yerine geçmez. İki çalışma arasındaki veri akışı ve revizyon sorumlusu belirlenerek ekipman seçiminin bütün kolon düzeninden bağımsız bir karar olarak uygulanması önlenir.

Kontrol: Bölgeleme kararının bağlı sistemlerin tasarım girdileriyle ilişkisi belgelenmeli.

Ölçüm ve servis erişimi — ayrıntılar

Vana istasyonunda işletmenin hangi ekipmana ve ölçüm noktasına erişeceği uygulama öncesinde planlanır. Şaft veya dar teknik hacim içinde yapılacak revizyon, bakım ve parça değişim alanını etkileyebilir. Üretici montaj ve servis koşulları yerleşim çizimiyle karşılaştırılır. Kontrol düzeni uzman ekipçe belirlenir; bu sayfa vana ayarı veya basınç altında müdahale talimatı vermez. Erişim işleri ve gerekli yardımcı bağlantılar teklifte ayrı görünür tutulur.

Kontrol: Servis alanı ve ölçüm noktaları son yerleşim planında bulunmalı.

Doğrulama ve işletme kayıtları — ayrıntılar

Teslimde vana kimliği, bölge şeması ve kontrol kapsamında kaydedilecek koşullar birlikte sunulur. Projeye uygun fonksiyon doğrulama yetkin ekiplerle hazırlanır; ölçümün hangi işletme durumunu temsil ettiği belirtilir. Değişen ayar ve ekipman bilgileri son çizimlere işlenir. Açık bulgular ile tamamlanan kontroller ayrılır. Ürün açıklamasındaki performans veya onay bilgisi, binanın genel uygunluğu ya da uygulamacının sertifikası olarak aktarılmadan proje sorumlulukları ve kayıt sınırı korunur.

Kontrol: Bölge şeması, ekipman kimliği ve ölçüm koşulları belirtilmiş kayıtlar birlikte teslim edilmeli.

Kontroller ve teslim

İki yangın hattı arasında bağlı basınç kontrol vanası ve pilot borularını gözlemleyen mühendis.

Basınç düşürücü vana ve pilot düzeni. Vana kimliği, basınç bölgesi, ölçüm noktaları ve servis erişimi kolon kesitinde birlikte gösterilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kot, akış ve ürün koşullarını birlikte karşılaştırıyoruz

Aynı kolona bağlı farklı kotlar aynı basınç koşulunda çalışmayabilir. Bu nedenle en yüksek noktaya su ulaştırma gereğiyle alt noktalardaki ekipman koşulları aynı incelemenin parçalarıdır. Basınç düşürücü ekipman seçimi yalnız boru çapına göre yapılmaz; giriş ve çıkış çalışma koşulları tasarım dosyasında açıkça gösterilir.

Mevcut bir binada fazla basınç şikâyeti varsa pompa, vana ve ölçüm kayıtları birlikte toplanır. Statik bir göstergenin değeri, akış sırasında sistem davranışını tek başına açıklamaz. Genel hidrolik yeterlilik incelemesi ile basınç bölgelemesi farklı teslimlerdir; gerekli olduğunda birbirine girdi sağlayacak şekilde koordine edilir.

Kotları aynı kesitte görün
Kolon, korunan noktalar ve su kaynağı ilişkisi kesitte gösterilir. Basınç değerlendirmesi yalnız pompa odasındaki manometreyle sınırlandırılmaz.
Vana çalışma aralığını inceleyin
Giriş, çıkış ve akış koşulları ürün verileriyle karşılaştırılır. Boru bağlantı ölçüsü, uygun vana seçiminin yalnız bir girdisidir.
Bakım ve izleme erişimini planlayın
Vana istasyonunun erişimi, ölçüm noktaları ve işletme kaydı düşünülür. Bölgeleme, yalnız çizimdeki sembollerden oluşan bir karar olarak bırakılmaz.

Birden fazla basınç bölgesi tasarlanırken

Farklı kotların ihtiyacı ve ekipman koşulları birlikte karşılaştırılır. Bölge sınırları ve vana istasyonu konumları, su besleme projesinin girdileriyle aynı tasarım dosyasında açıklanır.

  • Kolon ve kot kesiti
  • Korunan sistem girdileri
  • Vana istasyonu konumu

Kolon kesitinde vana ve servis erişimi

Basınç vanası ve pilot boruları, aşağıdaki kavramsal kesitte ekipman istasyonuyla eşleştirilir. Gerçek geometri ve ölçüler saha çiziminde belirlenir.

Ölçeksiz kolon, iki örnek kot bölgesi ve vana erişimi

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kesit kavramsaldır; çizgideki seviyeler gerçek kat sayısı, kot, basınç veya zorunlu vana yerleşimi değildir. A/B etiketleri alt ve üst bölge girdilerini ayırır. Vana/pilot ve ölçüm sembolleri kimlik/erişim sorusunu anlatır; ayar veya boru bağlantı talimatı vermez. Taralı servis alanının gerçek boyutu ve ölçüm noktalarının yeri ürün ve saha çizimiyle belirlenir; fotoğraftan binanın basınç bölgesi çıkarılmaz.

  1. Su besleme girdisi

    Mevcut kaynağın kolon ilişkisi gerçek tasarım ve kayıtlarla doldurulur.

  2. A — Alt kot bölgesi

    Bağlı yangın sistemlerinin koşulları ve gerçek alt/üst kot bilgisi kaydedilir.

  3. Vana / pilot istasyonu

    Gövde, pilot ve yardımcı bağlantı kimlikleri birlikte incelenir.

  4. B — Üst kot bölgesi

    Üst noktaların ihtiyacı su kaynağı ve kolon düzeniyle karşılaştırılır.

  5. Servis erişimi

    Bakım ve parça değişimi alanı gerçek şaft/oda koşullarıyla değerlendirilir.

  6. Ölçüm erişimi

    Nokta kimliği ve statik/akış durumu aynı kayıtla tutulur; çizimde basınç sonucu yoktur.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz kolon, iki örnek kot bölgesi ve vana erişimiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.B — üst kot girdisiA — alt kot girdisi1Su besleme girdisi2A — Alt kotbölgesi3Vana / pilotistasyonu4B — Üst kotbölgesi5Servis erişimi6Ölçüm erişimi

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Gövde ile pilotu birlikte kaydediyoruz

Görseldeki ana vana ve yardımcı pilot düzeni ayrı bileşenler olarak açıklanır. Gerçek ürün kimlikleri aynı ekipman belgesiyle eşleştirilir; görünüş benzerliği uyum kanıtı sayılmaz.

Erişimi seçimden sonra bırakmıyoruz

Ölçüm noktalarına ulaşım ile bakım ve sökme alanı, şaft veya oda yerleşiminde birlikte değerlendirilir. Gerekli yapı ve yardımcı bağlantı işleri teklifte görünür kalır.

Gösterilen ilişkiler tek bir binanın uygulanmış basınç bölgelemesi değildir; proje sorumlusu gerçek kesit ve tasarım girdileriyle netleştirir.

Bölge şemasını ve çalışma koşullarını teslim ediyoruz

Bölge çizimi

Uygulanan vana ve bağlı noktalar son kolon kesitiyle eşleştirilir; projeden değişen bölge sınırları açıklanır.

Ekipman kimlikleri

Gövde, pilot ve yardımcı bileşenler seçim dosyasıyla karşılaştırılır; alternatif ürünün değerlendirme dayanağı eklenir.

Kontrol kayıtları

Proje koşullarına bağlı ölçüm ve doğrulama işleri yetkin ekiplerle koordine edilir; kayıtlar çalışma durumunu açık tarif eder.

İşletmeye devir

Güncel şema, ürün dokümanları ve açık bulgular işletmeye sunulur; bakım erişimi ve ilgili sorumluluklar dosyada belirtilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. CRD-L — Pressure Reducing Pilot Control, Cla-Val
  2. Hydraulic Control Valves for Fire Protection — Victaulic

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Boru çapına göre basınç düşürücü seçilebilir mi?

Bağlantı çapı yalnız bir seçim girdisidir. Giriş, çıkış ve akış koşulları ile ürün çalışma aralığı birlikte incelenmelidir. Kolon kotları ve bağlı sistem ihtiyaçları bilinmeden, aynı çapta bir vana uygun çözüm olarak kabul edilmez.

Manometrede yüksek değer görülmesi yeterli midir?

Ölçümün hangi işletme durumunda alındığı önemlidir. Statik bir gösterge bütün kolonun akış sırasındaki davranışını açıklamaz. Şikâyet noktası, su besleme bilgisi ve ölçüm koşulları birlikte değerlendirilerek gerekli araştırma kapsamı proje sorumlusunca belirlenmelidir.

Basınç bölgelemesi hidrolik incelemenin yerine geçer mi?

Hayır. Bölgeleme fazla basıncın ekipman ve kot düzeniyle yönetimine odaklanır. Genel hidrolik yeterlilik farklı tasarım girdilerini içerir. Bu çalışmalar birbirine veri sağlayabilir; sonuçları ve sorumlulukları ayrı dosyalarda açık biçimde korunmalıdır.

Eski vananın yerine aynı çapta ürün takılabilir mi?

Yeni ürünün çalışma aralığı, pilot düzeni ve bağlantı koşulları incelenmelidir. Ölçünün aynı olması eşdeğerlik kanıtı değildir. Mevcut istasyondaki ekipman kimlikleri, işletme kayıtları ve servis erişimi seçim değerlendirmesine dahil edilmelidir.

Teklif için hangi bilgiler paylaşılmalı?

Kolon planı ve kesiti, korunan noktaların kotları, su besleme kayıtları ve mevcut vana kimlikleri faydalıdır. Şikâyet varsa konumu ve ölçüm koşulları eklenmelidir. Erişim ve kesinti takvimi uygulama kapsamının belirlenmesine yardımcı olur.
