Dökümhanede Fırın Başı Lokal Emiş Tasarımı

Fırın başı emişi şarj, normal işlem ve potaya aktarımın farklı kaynak konumlarıyla planlanır. SCA Mühendislik davlumbazı, vinç/pota hareketlerini ve kanal bağlantılarını birlikte değerlendirir; görülen evreleri ve bekleyen incelemeleri teslim dosyasında ayırır.

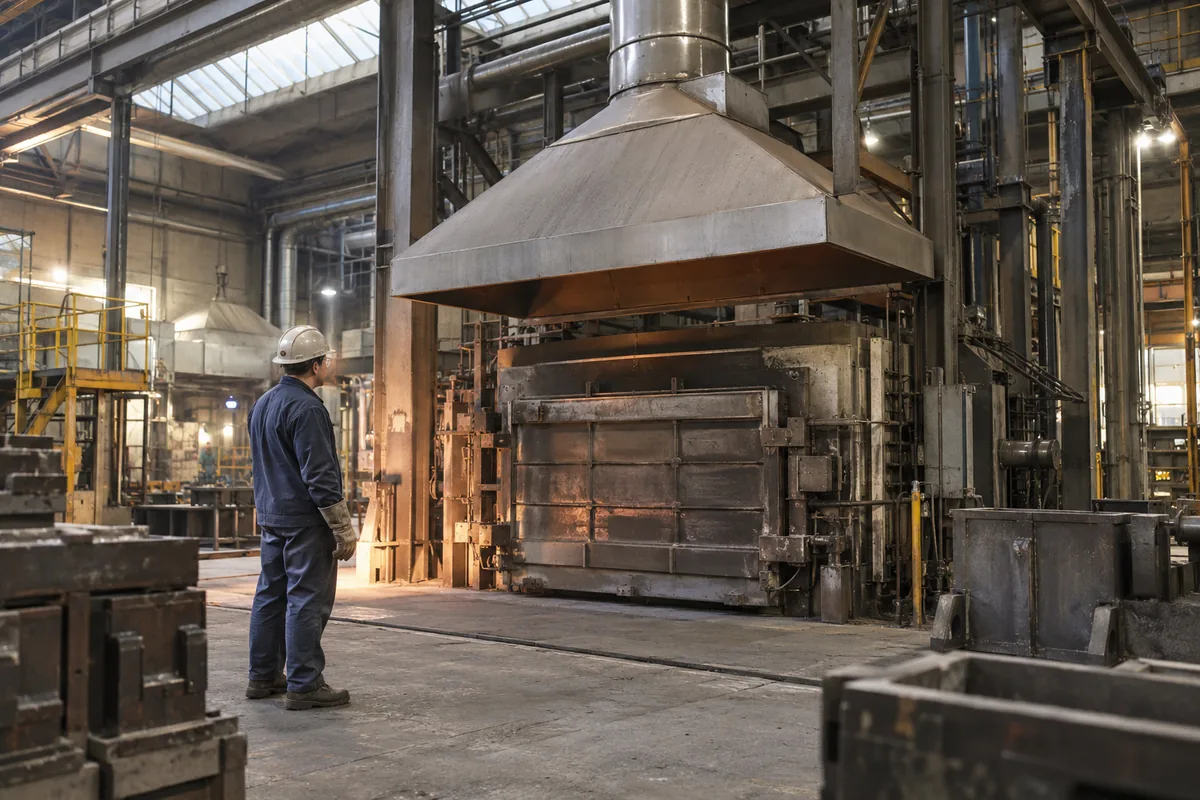

Dökümhane fırını üzerindeki büyük metal emiş davlumbazını uzaktan gözlemleyen teknisyen.
Kavramsal hizmet görseli: Dökümhane fırını üzerindeki büyük metal emiş davlumbazını uzaktan gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Fırın başı kaynak ve hareket koordinasyonu

Yerleşim gerçek işlem evreleri ve üretim hareketiyle hazırlanır.

Hizmette ele alınan işler

  • Kaynak/malzeme haritası ve evre gözlem kayıtları
  • Davlumbaz kesitleri, vinç/pota ve bakım erişimi koordinasyonu
  • Kanal/ekipman girdileri, kabul planı ve son dosya

Kapsamın sınırları

  • Genel salon havalandırması, diğer prosesler ve kişisel maruziyet işleri ayrı kapsamlandırılır.
  • İncelenemeyen evreler açık sonraki inceleme ihtiyacı olarak kaydedilir.

Proses koordinasyonu ayrı iş kalemidir

Davlumbaz ve kanal imalatıyla kaynak incelemesi ayrı yazılır. Üretim kesintisi, erişilemeyen evreler ve gerekli uzman koordinasyonu teklifin kapsam sınırını belirler.

  • Davlumbaz geometrisi ve taşıyıcıları
  • Sıcak akım ekipman incelemesi
  • Vinç ve pota alanında montaj koşulları
  • Evre bazında gözlem ve kabul

Teklif İçin Gerekli Bilgiler

  • Fırın yerleşimini paylaşın.
  • Metal ve yardımcı malzemeleri listeleyin.
  • Şarj ve aktarım evrelerini açıklayın.
  • Duman taşmasının zamanını belirtin.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Çalışma, fırın başı kaynak haritasını, davlumbaz seçeneklerini, vinç ve pota hareketlerini kapsar. Teslim, çizimlerle bağlantı gereksinimlerini ve kontrol senaryolarını somutlaştırır. Genel salon havalandırması ve diğer prosesler ayrıca kapsamlandırılır; mevcut sistemle etkileşimleri bu yerleşim dosyasında gösterilir.

HSE dökümhane açıklamaları farklı işlem kaynaklarını ayırır; HSG258 lokal emiş tasarımının ve kayıtlarının teknik çerçevesini verir. Koordinasyon dosyasını tesisin kaynakları, taşıma hareketleri ve mevcut kayıtlarına göre hazırlarız. Proses, iş güvenliği ve ekipman taraflarının ayrı değerlendirmelerini gereken noktalarda planlar; sorumluları teslim kapsamına bağlarız.

Evreleri ayırmak
Şarj, normal işlem ve aktarım için kaynak konumları ayrı işaretlenir. Görülmeyen evre başarılı sayılmaz.
Taşıma alanını korumak
Davlumbaz, pota yaklaşımı ve vinç yolu aynı planda incelenir. Bakım söküm alanları yerleşim kararından önce alınır.
Malzemeyi tanımlamak
Metal ve yardımcı işlem malzemelerinin bilgileri kayda bağlanır. Bilinmeyen içeriğe evrensel filtre veya sabit debi değeri atanmaz.

Yerleşim aşamasında koordinasyon

Fırın, pota yolu ve emiş hattı aynı plan üzerinde ele alınır. Yapısal desteklerle proses hareketleri arasındaki çakışmalar uygulama öncesinde görünür olur.

  • Vinç alanını işaretleyin.
  • Kapak ve şarj yolunu gösterin.
  • Bakım açıklıklarını alın.

Seçimi ve Kapsamı Etkileyen Veriler

İşlem evresi

İncelenen bilgi
Şarj ve aktarım zamanları
Karara etkisi
Kaynak geometrisini ayırır.

Taşıma düzeni

İncelenen bilgi
Pota yolu ve vinç alanı
Karara etkisi
Davlumbazın uygulanabilirliğini belirler.

Akım içeriği

İncelenen bilgi
Metal ve yardımcı malzemeler
Karara etkisi
Arıtma incelemesini yönlendirir.

Salon akımı

İncelenen bilgi
Kapı ve üfleme konumları
Karara etkisi
Yakalamanın çevre koşullarını tanımlar.

Sistem Seçiminde Teknik Koşullar

İşlem kaynaklarının ayrılması

Fırın kaynakları işlem evresi ve malzemeyle ayrı tanımlanır.

Davlumbazın geometrik kapsamı

Davlumbazın hangi şarj/işlem/aktarım evresini kapsadığı kesitlere bağlanır.

Pota ve vinç hareketi

Vinç ve pota çakışmaları sorumlusu ve çözüm durumuyla kaydedilir.

Akım ve arıtma ekipmanı

Ekipman seçimi gerçek sıcaklık, içerik ve tedarikçi koşullarına dayanır.

Salon akımlarının etkisi

Kapı ve üfleme durumları kaynak gözlemine eklenir.

Evre bazında kabul

Kabul dosyası görülen evreleri ve bekleyen incelemeleri ayrı gösterir.

İşlem kaynaklarının ayrılması — ayrıntılar

Fırın işinde metal dumanı, toz ve yanma kaynaklı gazların hangi işlemden geldiği ayrı değerlendirilir. Proje dosyasında fırın, şarj malzemesi, yardımcı işlem ve aktarım noktası bu nedenle ayrı tutulur. Tek bir dökümhane etiketi bütün kaynakların aynı olduğunu kanıtlamaz. Eksik içerik bilgileri açık işaretlenir; sağlık sonucu veya maruziyet miktarı tahmin edilmez. Kaynak haritası üretim temsilcisinin doğruladığı işlem listesine dayanır.

Kontrol: Kaynaklar evre ve malzemeyle ayrılmış mı?

Davlumbazın geometrik kapsamı — ayrıntılar

Sıcak işlemden yükselen akımın yolu ve kaynak açıklığı emiş yerleşiminin girdileridir. HSG258 kaynak davranışıyla davlumbazın birlikte değerlendirilmesini destekler. Fırın ağzı, yan açıklıklar ve emiş yapısı kesitlerle gösterilir. Katalog görünümü tek başına seçim gerekçesi değildir. Şarj ve aktarımda değişen açıklıklar da çizime alınır; hesap girdileri ve doğrulama sınırları yanında tutulur. Böylece seçeneğin hangi evreyi kapsadığı ve hangi evrede ilave inceleme istediği görülebilir.

Kontrol: Kesitler bütün çalışma evrelerini gösteriyor mu?

Pota ve vinç hareketi — ayrıntılar

Emiş yapısı üretim hareketini engellerse kullanıcının sistemi kaldırması veya devre dışı bırakması olası hale gelir. Vinç yolu, pota yaklaşımı ve bakım açıklıkları yerleşimden önce alınır. Koordinasyon tablosunda çakışmaları, sorumluları ve çözüm durumlarını gösteririz; tablonun hazırlanması ve takibini mevcut teklifin kapsamıyla eşleştiririz. HSG258 kullanılabilir kontrol düzeninin önemini teknik bağlamda destekler. Proses güvenliği ve gerekli tesis kabul işleri kendi uzman değerlendirmeleriyle ayrıca yürütülür.

Kontrol: Çakışmalar proses temsilcisiyle değerlendirildi mi?

Akım ve arıtma ekipmanı — ayrıntılar

Sıcaklık, parçacık içeriği ve işlem malzemeleri kanal ve arıtma ekipmanı seçimini etkiler. Bu veriler olmadan genel filtre tipi önerilmez. Tedarikçinin uygulama sınırları alınır; bakım erişimi ve birikim yönetimi proje kapsamına yazılır. Dökümhane rehberi farklı kaynakların ayrılması için teknik dayanak sağlar. Bütün metal işlemlerine aynı ekipman veya performans değeri atamaz. Eksik proses girdisi, teklifin sonuç bölümünde kapatılmış gibi gösterilmez ve uzman değerlendirmesi gerektiğinde ayrıca işaretlenir.

Kontrol: Seçim gerçek işlem girdilerine bağlı mı?

Salon akımlarının etkisi — ayrıntılar

Fırın emişi çalışırken yakındaki kapıların, taze hava üflemesinin ve taşıma açıklıklarının durumu kaydedilir. Bu yollar kaynak akımının yönünü değiştirebilir. Genel salon havası ayrı bir sistem sınırı olarak belirtilir; mevcut dağılımla emiş yerleşimi arasındaki etkileşim incelenir. HSG258 çevre akımlarının yakalamaya etkisini ele alır. Gerekli ilave salon hesabı, beklenen proje verisi ve sonraki uzman çalışması sorumlusu ve tamamlanma durumu belirtilerek dosyaya alınır.

Kontrol: Kapı ve üfleme durumları gözlemde yazılı mı?

Evre bazında kabul — ayrıntılar

Kabul planı fanın dönmesinden daha fazlasını tanımlar. Gözlenen evre, işlem koşulu ve açık bağlantılar yetkin kişilerce seçilen ölçüm noktalarıyla birlikte tutulur. İncelenemeyen şarj veya aktarım anı tamamlanmış sayılmaz. HSG258 devreye alma ve kayıt yaklaşımının teknik çerçevesini verir. Evre tablosunda görülen koşullar ve sonraki inceleme ihtiyaçları kaydedilir. Kişisel maruziyet ölçümü ve diğer gerekli uzman değerlendirmeleri ayrı kapsamda tutulur; teslim dosyasında bu sınırlar açıkça görünür olur.

Kontrol: Kabul hangi evrelerin incelendiğini açıklıyor mu?

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç evre için örnek kaynak ve inceleme tablosu

Kayıt alanları örnektir; görülmüş üretim evresi veya başarılı kabul sonucu değildir.

İşlem evresiKaynak konumuGörülen evre kaydıEk inceleme ihtiyacı
Şarj
Gerçek kapak/açıklık ve malzeme giriş noktası
Şarj yöntemi, zaman, kapı/üfleme ve taşma gözlemi; görülmediyse belirtilecek
Şarj açıklığının kapsanması ve gerekirse ek evre gözlemi
Normal işlem
Gerçek fırın başı kaynak ve çalışma açıklıkları
İşlem/malzeme, açıklıklar ve çevre akımlarının görülen durumu
Davlumbaz kesiti ve gerçek ekipman koşullarıyla karşılaştırma
Potaya aktarım
Gerçek hareket eden kaynak, pota yolu ve bekleme noktası
Aktarımın görülen bölümü ve operatör/taşıma konumları
Hareket yolunun kapsanması; görülmeyen anlar için ayrı gözlem

Kaynağın bütün hareket alanı ve incelenemeyen anlar son dosyada açık tutulur; tek evrenin sonucu diğerlerine kopyalanmaz.

Şarj açıklığı: davlumbazın kapsadığı alan

Şarj açıklığı için kavramsal kesit ilişkisi

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek karar ilişkisi; gerçek kesit, kot ve ölçü üretim/yerleşim verisiyle hazırlanır.

  1. Şarj yolu / açıklık

    Kapak ve malzeme girişiyle değişen kaynak.

  2. Fırın başı kaynak

    Gerçek evrede yükselen akımın yolu gözlenir.

  3. Emiş yapısı

    Açıklık ve yan boşlukların kapsanması incelenir.

Bağlantılar

  • Şarj yolu / açıklık öğesinden Fırın başı kaynak öğesine bağlantıKaynak konumu ve açıklığı değiştirir
  • Fırın başı kaynak öğesinden Emiş yapısı öğesine bağlantıKapsama / ek inceleme kararı
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Şarj açıklığı için kavramsal kesit ilişkisiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Fırın / işlem hacmiŞarj açıklığıEmiş yapısıÖrnek şarj yoluYükselen akımŞarj yolu / açıklık → Fırın başı kaynak · Kaynak konumu ve açıklığı değiştirirFırın başı kaynak → Emiş yapısı · Kapsama / ek inceleme kararı1Şarj yolu /açıklık2Fırın başı kaynak3Emiş yapısı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Dökümhane fırını üzerindeki büyük metal emiş davlumbazını uzaktan gözlemleyen teknisyen.

Fırın üstü metal davlumbaz. Şarj açıklığı, vinç yolu ve pota yaklaşımı ayrı kavramsal kesitlerde açıklanır; ölçüler ve kabul koşulları gerçek iş planında belirlenir.

Vinç yolu: emiş yapısının kullanılabilirliği

Vinç hareketi için kavramsal yerleşim ilişkisi

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Gerçek vinç hareketi veya güvenli mesafe göstermez; çakışmalar tesis planıyla ayrıca değerlendirilir.

  1. Vinç hareket alanı

    Gerçek taşıma ve kaldırma bilgisi.

  2. Davlumbaz / taşıyıcı

    Üretim yoluyla yerleşim ilişkisi.

  3. Bakım ve söküm alanı

    Gerekli erişim üretici/proses bilgisiyle alınır.

Bağlantılar

  • Vinç hareket alanı öğesinden Davlumbaz / taşıyıcı öğesine bağlantıÇakışma ve yerleşim kararı
  • Bakım ve söküm alanı öğesinden Davlumbaz / taşıyıcı öğesine bağlantıErişim ve bakım kararı
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Vinç hareketi için kavramsal yerleşim ilişkisiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Kavramsal vinç yoluEmiş / taşıyıcıBakım ve söküm alanıVinç hareket alanı → Davlumbaz / taşıyıcı · Çakışma ve yerleşim kararıBakım ve söküm alanı → Davlumbaz / taşıyıcı · Erişim ve bakım kararı1Vinç hareket alanı2Davlumbaz /taşıyıcı3Bakım ve sökümalanı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Pota yaklaşımı: hareket eden kaynağın kapsanması

Pota yaklaşımı için kavramsal kesit ilişkisi

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili karar şeması; pota geometrisi, kot ve operasyon güvenliği sonucu değildir.

  1. Pota yaklaşımı / bekleme

    Gerçek hareket ve bekleme noktaları.

  2. Aktarım kaynağı

    İşlem boyunca yer değiştiren kaynak.

  3. Emiş kapsama alanı

    Görülen/görülmeyen evre ve bölgesel seçenekler.

Bağlantılar

  • Pota yaklaşımı / bekleme öğesinden Aktarım kaynağı öğesine bağlantıKaynağın hareket yolu
  • Aktarım kaynağı öğesinden Emiş kapsama alanı öğesine bağlantıKapsama ve ilave inceleme kararı
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Pota yaklaşımı için kavramsal kesit ilişkisiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.İşlem hacmiPotaİncelenecek kapsama alanıEmiş yapısıÖrnek yaklaşım / aktarım yoluPota yaklaşımı / bekleme → Aktarım kaynağı · Kaynağın hareket yoluAktarım kaynağı → Emiş kapsama alanı · Kapsama ve ilave inceleme kararı1Pota yaklaşımı /bekleme2Aktarım kaynağı3Emiş kapsama alanı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Kaynak teyidi

İşlem ve malzeme listesi üretim temsilcisiyle eşleştirilir.

Erişim kontrolü

Vinç, pota ve bakım hareketleri yerleşimle karşılaştırılır.

Evre kayıtları

Şarj, normal işlem ve aktarım bulguları ayrı tutulur.

Teslim dosyası

Çizimleri, ekipman sınırlarını ve tamamlanması başka işlere bağlı noktaları birlikte teslim ederiz. Eksik proses verisi, bekleyen montaj, gerekli uzman görüşü veya incelenemeyen çalışma evresi dosyada sorumlusu ve sonraki adımıyla ayrı belirtilir.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Büyük davlumbaz yeterli midir?

Boyut tek başına seçim ölçütü değildir. Kaynağın işlem evrelerindeki konumu, sıcak akım, taşıma hareketleri ve salon hava yolları birlikte değerlendirilir. Proje davlumbazın hangi durumları kapsadığını gösterir; diğer evrelerin sonucu büyüklüğe dayanarak varsayılmaz.

Şarj ayrıca incelenir mi?

Kapak ve kaynak durumu şarj sırasında değişebileceği için bu evre ayrı gözlenir. Kapalı fırındaki başarılı görünüm şarj anını kanıtlamaz. Gerçekleştirilemeyen çalışma evresi sonuç dosyasında açık sınırlama ve ilave kabul gereksinimi olarak belirtilir.

Her metal aynı filtreyi kullanabilir mi?

Bu varsayım yapılmaz. Metal, yardımcı malzeme, işlem sıcaklığı ve akım içeriği tedarikçinin uygulama kapsamıyla karşılaştırılır. Bilinmeyen veriye genel arıtma çözümü veya sağlık garantisi verilmez; eksik bilgiler ve gerekli uzman değerlendirmeleri ayrıca kaydedilir.

Bütün dökümhaneyi kapsar mı?

Tanımlı teslim fırın başı kaynak haritası ve lokal emiş tasarımıdır. Salonun genel havalandırması, diğer prosesler ve kişisel maruziyet çalışmaları ayrı kapsamlar olabilir. Bağlantıları gösterilir fakat sessizce bu işe dahil edilmiş veya tamamlanmış kabul edilmez.

Üretim durmadan incelenebilir mi?

Sıcak işlem, vinç hareketi ve erişim koşulları bazı incelemeleri sınırlayabilir. Gözlem ile müdahale gerektiren işler ayrılır ve işletmeyle zaman pencereleri planlanır. Görülmeyen durumlar için sonuç üretilmez; gerekli ek çalışma kabul dosyasında tanımlanır.
