Spor Salonunda Doluluk ve Aktiviteye Göre Taze Hava Tasarımı

Spor salonunda doluluk, aktivite ve taze hava dağılımını aynı programla tasarlıyoruz. SCA Mühendislik, kullanıcı bölgelerini mevcut iklimlendirmeyle eşleştirerek dağılım seçeneğini ve kullanım durumuna bağlı kabul dosyasını hazırlıyor.

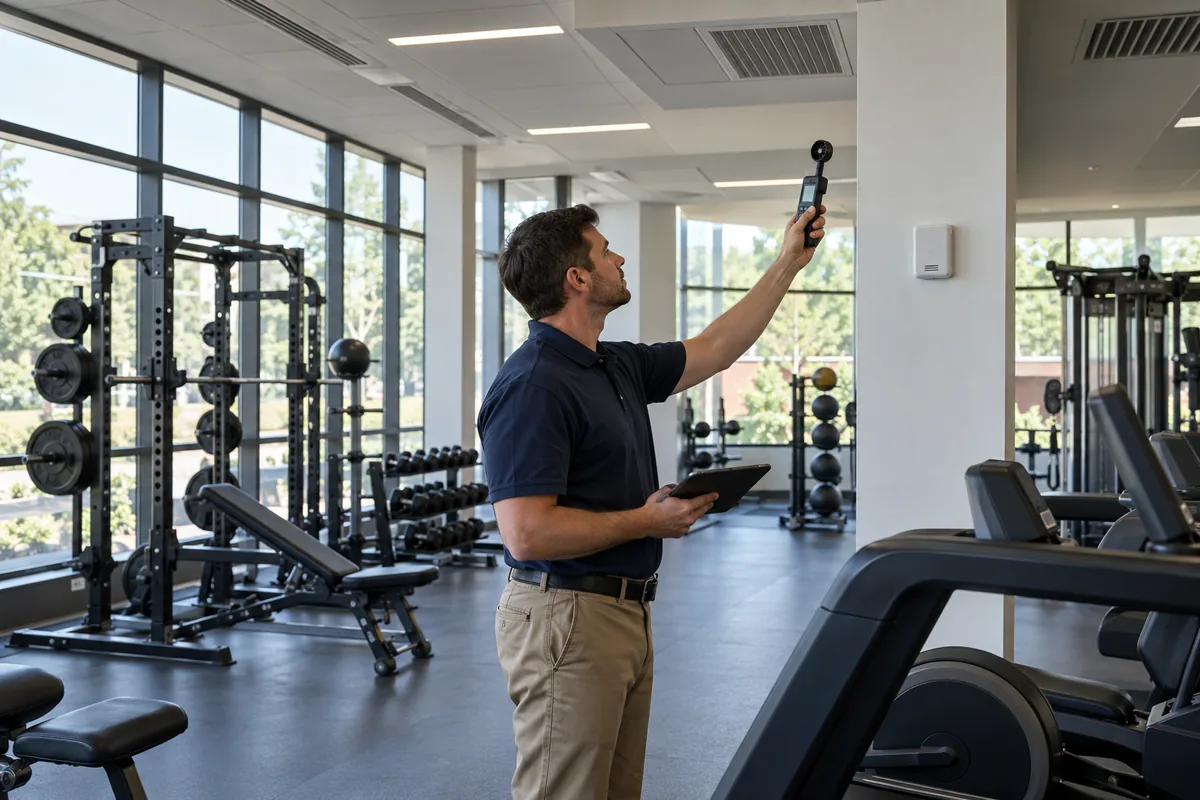

Spor salonundaki tavan menfezini el tipi hava ölçüm cihazıyla gözlemleyen teknisyen.
Kavramsal hizmet görseli: Spor salonundaki tavan menfezini el tipi hava ölçüm cihazıyla gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Aktiviteye göre taze hava tasarımı

Doluluk, gerçek program ve salon geometrisi seçim girdisidir.

Hizmette ele alınan işler

  • Aktivite ve mahal kullanım matrisi
  • Üfleme / dönüş, cihaz ve kontrol arayüz değerlendirmesi
  • Teklifte tanımlı kullanım durumunda kabul kaydı

Kapsamın sınırları

  • Başka spor tesisinin kapasitesi buraya uygulanmaz.
  • CO₂ tek başına bütün alan koşullarını göstermez.
  • Kesit ve görsel gerçek saha ölçümü değildir.

Kullanım senaryoları teklif kapsamını belirler

Keşif, mahal değerlendirmesi, mekanik revizyon ve kontrol ayrı gösterilir. Yeni aktivite bölgeleri veya seyircili etkinlikler kapsam değişikliği olarak ele alınır.

  • Mahaller ve aktivite bölgeleri
  • Dağılım ve mevcut kanal koşulları
  • Kontrol cihazları ve arayüzler
  • Kullanım durumunda kabul çalışması

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Aktivite planını paylaşın.
  • Ders ve etkinlik programını hazırlayın.
  • Tavan ve menfez düzenini gösterin.
  • Mevcut cihaz belgelerini alın.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bu çalışma spor mekânının kullanım programını, aktivite bölgelerini ve taze hava dağılımını birlikte ele alır. Serbest ağırlık alanı, grup dersi, dinlenme ve varsa seyirci bölümleri aynı mahal varsayımıyla hesaplanmaz. Teslim kullanım matrisi, mahal girdileri ve dağılım seçeneklerini içerir.

Teknik kaynaklardaki örnekler tasarım yaklaşımını açıklar; ekipman seçimi gerçek salonun doluluk, aktivite ve yerleşim verileriyle yapılır. Kullanım durumları ve desteklenen kontrol özellikleri aynı dosyada gerekçelendirilir.

Aktiviteyi ayırmak
Kişi sayısı aynı olsa bile ders ve dinlenme kullanımları ayrı tanımlanır; program değişikliği tasarıma girdi olur.
Kullanıcı bölgesini incelemek
Üfleme konumunu, havanın kullanıcı bölgesine ulaşmasıyla birlikte değerlendiririz. Yüksek tavan ve kullanılan alanların dağılım koşulunu ayrıca inceleriz.
Kontrolü programla bağlamak
Doluluk bilgisi, sensör kapsamı ve zaman programı birlikte ele alınır. Tek sinyal bütün kararların yerine geçirilmez.

Kısa sürede artan kullanım

Ders başlangıcında değişen doluluk ve aktivite kontrol senaryosunda gösterilir. Ders sonrası geçiş de aynı programa eklenir.

  • Ders saatlerini paylaşın.
  • Katılımcı aralığını belirtin.
  • Alan planını hazırlayın.

Seçimi ve Kapsamı Etkileyen Veriler

Kullanım

İncelenen bilgi
Kişi ve aktivite programı
Karara etkisi
Tasarım durumlarını ayırır.

Geometri

İncelenen bilgi
Tavan, bölme ve ekipman planı
Karara etkisi
Dağılım seçeneğini belirler.

Mevcut cihaz

İncelenen bilgi
İklimlendirme ve kontrol bilgileri
Karara etkisi
Arayüz kapsamını tanımlar.

İşletme

İncelenen bilgi
Ders ve kapanış saatleri
Karara etkisi
Kontrol senaryosunu yönlendirir.

Sistem Seçiminde Teknik Koşullar

Doluluk ve aktivite matrisi

Kişi sayısı aktivite ve kullanım saatiyle eşleştirilir. Ortalama günlük sayı pik ders koşulunun yerine geçmez; yeni ders programı tasarım girdilerini yeniden değerlendirebilir.

Mahallerin ve bölgelerin ayrılması

Ağırlık, kardiyo ve dinlenme bölgeleri plan üzerinde ayrılır. Destek mahaller farklı listede tutulur; kullanım akışı mekanik seçim dosyasına ve bölge planına işlenir.

Tavan yüksekliği ve dağılım

Üfleme ve dönüş salon geometrisiyle birlikte seçilir. Kullanıcı seviyesindeki dağılım toplam cihaz debisinden çıkarılmaz; gerekli saha doğrulaması ve seçenek gerekçesi yazılır.

Nem ve sıcaklık bağlantısı

Taze hava miktarı sıcaklık ve nemden ayrı düşünülmez. Mevcut cihaz görevleri ve ders geçişleri kaydedilir; ek ölçüm veya iyileştirme ihtiyacı kapsamda belirtilir.

Sensör ve zaman programı

Kontrol girdisinin temsil ettiği bölge tanımlanır. Ders, düşük kullanım ve kapanış senaryoları desteklenen arayüzlerle eşleştirilerek ayar gerekçesi ve değişiklik yetkisi işletmeye açıklanır.

Kullanım durumuyla kabul

Boş salon ve gerçek kullanım ayrı kabul durumlarıdır. Dağılım ve kontrol kayıtları koşuluyla teslim edilir; incelenmeyen etkinlik veya pik kullanım tamamlanmış sayılmaz.

Doluluk ve aktivite matrisi — ayrıntılar

İlk dosya mahal bazında kişi sayısını, aktivite türünü ve kullanım saatlerini bir araya getirir. Ortalama günlük kullanıcı sayısı pik ders koşulunun yerine geçmez. Üretici spor tesisleri açıklaması değişen kullanımın tasarıma girdi olduğunu destekler. Önerilen matris işletmenin gerçek programına dayanır; kapasite belirsizse bu veri ayrıca tamamlanır. Ders değişikliği veya yeni aktivite alanı sonradan yalnız zaman ayarıyla çözülmüş sayılmaz, proje girdileri yeniden gözden geçirilir.

Kontrol: Pik ders ve düşük kullanım ayrı mı?

Mahallerin ve bölgelerin ayrılması — ayrıntılar

Salonun bütün alanları aynı amaçla kullanılmıyorsa taze hava ve dağılım seçenekleri bölgelere göre değerlendirilir. Ağırlık, kardiyo, grup dersi ve dinlenme bölgeleri plan üzerinde gösterilir. Varsa kafe, soyunma ve depo ayrı mahal listesinde tutulur. Mahallerin kullanım akışını bölge planı ve mekanik seçim dosyasına işleriz. Üretici uygulama bağlamı farklı amaçların ayrı koşullar oluşturabildiğini destekler; örnek tesisteki ekipman veya başarı sonucu mevcut salona otomatik öneri değildir.

Kontrol: Aktivite bölgeleri mahal listesiyle eşleşiyor mu?

Tavan yüksekliği ve dağılım — ayrıntılar

Üfleme ve dönüş konumları salon geometrisiyle birlikte incelenir. Yüksek tavan, kapalı bölme veya spor ekipmanı hava dağılımını değerlendirmeyi gerekli kılar. Kullanıcıların bulunduğu seviyedeki durum, yalnız cihaz toplam debisinden çıkarılmaz. Projede dağılım seçeneğinin gerekçesi ve gerekli saha doğrulaması yazılır. Üretici uygulama açıklaması bu tür mahal farklılıklarının tasarım konusu olduğunu gösterir; hiçbir kullanıcıda rahatsızlık oluşmayacağı veya sportif performans artacağı gibi genel sonuç vaat edilmez.

Kontrol: Dağılım kullanılan alanlara göre gerekçeli mi?

Nem ve sıcaklık bağlantısı — ayrıntılar

Taze hava miktarı kararı sıcaklık ve nem kontrolünden bağımsız ele alınmaz. Mevcut iklimlendirme cihazları ve kontrol kapsamı envantere alınır. Grup dersi ile dinlenme arasındaki geçişin hangi sisteme hangi girdi verdiği belirtilir. Proje belirli sağlık etkisi veya her koşulda konfor garantisi üretmez. Nem veya sıcaklık sorunu için veri gerekiyorsa ölçüm planı ve ayrı iyileştirme kapsamı açıklanır; kaynak örneğindeki kapasite ya da tasarruf yüzdesi gerçek mekân verisi yerine kullanılmaz.

Kontrol: Taze hava ile iklimlendirme arayüzü yazılı mı?

Sensör ve zaman programı — ayrıntılar

Kontrolde kullanılacak ölçüm veya doluluk bilgisinin temsil ettiği alan tanımlanır. Bir sensörün bütün salonu doğru temsil ettiği varsayılmaz. Ders programı, düşük kullanım ve kapanış durumu ayrı senaryo olarak yazılır. Desteklenen cihaz arayüzleri üretici belgelerinden alınır; sonradan otomasyon özelliği varmış gibi eklenmez. Ders ve kapanış senaryoları, cihazın desteklediği arayüzlerle program listesine bağlanır. Ayarların gerekçesi ve değişiklik yetkisi işletme dosyasında açık bırakılmaz, sorumlu taraflarla belirlenir.

Kontrol: Sensörün temsil ettiği bölge belli mi?

Kullanım durumuyla kabul — ayrıntılar

Kabul planı boş salon ile temsil edici kullanım durumunu ayrı kaydeder. Hava dağılımı, kontrol komutları ve ilgili ölçümler yetkin kişilerce belirlenen yöntemle değerlendirilir. İncelenmeyen pik etkinlik tamamlanmış sayılmaz. Son dosya mahal listesi, program, ekipman sınırları ve açık tamamlayıcı işleri içerir. Kabul sonuçları gerçek salonun kullanım ve ölçüm kayıtlarına bağlanır; teknik örnekteki tesisin sonuçları bu kaydın yerine geçmez. Gelecekte ders programı veya bölmeler değiştiğinde yeniden inceleme gereken noktalar belirtilir.

Kontrol: Kabul hangi kullanım durumunu temsil ediyor?

Kontroller ve teslim

Spor salonundaki tavan menfezini el tipi hava ölçüm cihazıyla gözlemleyen teknisyen.

Tavan menfezinde ölçüm noktası. Buradaki gözlem, kullanıcı seviyesindeki salon koşullarının sonucu olarak değerlendirilmez.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Aktivite bölgeleri için örnek kullanım matrisi

Gerçek kişi sayıları ve saatler işletmenin programıyla doldurulur; temsili tablo kapasite veya debi sonucu vermez.

BölgeDoluluk girdisiAktiviteProgram
Ağırlık
Aynı anda kullanıcı aralığı
Ekipman ve antrenman kullanımı
Düşük / yoğun kullanım saatleri
Kardiyo
Kullanılan cihaz ve kişi aralığı
Gerçek aktivite bilgisi
Seans süreleri ve eşzamanlı kullanım
Grup dersi
Katılımcı aralığı
Ders türü ve hareket düzeni
Başlangıç, ders ve ders sonrası geçiş
Dinlenme
Kullanıcı ve bekleme bilgisi
Dinlenme kullanımı
Diğer alanlarla geçiş saatleri
Seyirci
Etkinlik kapasite girdisi
Seyircili kullanım
Antrenmandan ayrı etkinlik takvimi

Tavan menfezi ile kullanıcı seviyesi aynı kesitte

Menfezdeki tek ölçüm salon dağılımını doğrulamaz. Kesitte üfleme, dönüş ve kullanılan seviye birlikte gösterilir.

Ölçeksiz salon, üfleme/dönüş ve kullanıcı seviyesi kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili kesit gerçek tavan yüksekliği, hava atış mesafesi veya dağılım sonucu değildir. Üfleme, dönüş ve kullanıcı simgeleri konum karşılaştırmasını anlatır; ölçülmemiş hava akışı oku çizilmez. Üstteki nokta menfez kontrolünü, aşağıdaki alan kullanıcı seviyesinin ayrı değerlendirmesini temsil eder. Gerçek konumlar salon ve ürün verisiyle seçilir; fotoğraftaki menfez ölçümü bütün salonun kabulü değildir.

  1. Üfleme menfezi

    Tavan ve terminal konumu gerçek dağılım seçimiyle belirlenir.

  2. Dönüş noktası

    Üflemeden ayrı işaretlenir; gerçek dönüş güzergâhı saha çiziminde gösterilir.

  3. Kullanıcı seviyesi

    Aktivite, spor ekipmanı ve kullanım alanı aynı planda kaydedilir.

  4. Menfez ve alan kaydı

    Menfezdeki kontrol ile kullanıcı seviyesindeki inceleme ayrı yöntem ve koşul taşır.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz salon, üfleme/dönüş ve kullanıcı seviyesi kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek salon kesitiKullanıcı alanı1Üfleme menfezi2Dönüş noktası3Kullanıcı seviyesi4Menfez ve alankaydı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Program teyidi

Ders ve etkinlik senaryoları işletmeyle eşleştirilir.

Dağılım kaydı

Üfleme ve dönüş noktaları mahal planına bağlanır.

Kontrol gözlemi

Komutlar ve temsil edilen kullanım durumu birlikte yazılır.

İşletme teslimi

Ayar sorumlulukları ve değişiklik gereksinimleri açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Sports Facilities — Application guide
  2. Swegon — Örnek uygulama: Vinnhorst spor merkezi

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Kişi sayısı tek başına yeterli mi?

Aktivite türü, kullanım süresi ve mahal geometrisi de değerlendirilir. Aynı sayıda kişinin dinlenmesiyle grup dersine katılması aynı tasarım durumu kabul edilmez. İşletmenin programı ve pik kullanım koşulları mahal bazında kayda alınır.

CO₂ sensörü bütün sorunu çözer mi?

Sensör kontrol zincirinin bir girdisidir; temsil ettiği alan ve cihaz kapsamı tanımlanmalıdır. Hava dağılımı, nem ve sıcaklık bağlantıları ayrıca değerlendirilir. Tek sinyal bütün mahal koşullarını doğrulamaz ve genel konfor veya sağlık garantisi oluşturmaz.

Mevcut kanallar kullanılabilir mi?

Mevcut güzergâh ve kapasite belgeleriyle yeni kullanım durumları karşılaştırılır. Kanal bulunması bütün aktivite bölgelerine uygun dağılım sağlandığını göstermez. Korunacak, değişecek ve ayrıca incelenecek bölümler teklif dosyasında ayrı belirtilir; doğrudan komple yenileme varsayılmaz.

Hazır bir kişi başı hava miktarı kullanılabilir mi?

Kişi sayısı yanında aktivite, kullanım süresi ve mahal geometrisi de belirlenmelidir. Başka tesisin debisi mevcut salona otomatik aktarılmaz. Tasarım girdileri gerçek programla hazırlanır; incelenen düşük ve pik kullanım durumları ile gerekli dağılım doğrulamaları dosyada ayrı gösterilir.

Ders programı değişince ne olur?

Yeni doluluk ve aktivite durumu mevcut tasarım girdileriyle karşılaştırılır. Gerekiyorsa dağılım, cihaz kapasitesi ve kontrol programı birlikte yeniden incelenir. Her değişiklik yalnız zaman ayarıyla çözülmüş kabul edilmez; güncellenen kapsam ve doğrulama ihtiyacı dosyaya yazılır.
