Manyetik Pislik ve Tortu Ayırıcı Tesisat Revizyonu

Ayırıcı ekipman, mevcut süzgeç ve devre yıkaması farklı iş sınırlarıdır. Parçacık bulgusu hangi seçeneğe ihtiyaç olduğunu tek başına belirlemez.

Yalıtımlı boru hattındaki tortu ayırıcının gövdesini ve kapalı alt tahliye bağlantısını inceleyen teknisyen.
Kavramsal hizmet görseli: Yalıtımlı boru hattındaki tortu ayırıcının gövdesini ve kapalı alt tahliye bağlantısını inceleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ayırıcı bağlantısı ve bakım alanı

Hizmette ele alınan işler

  • Mevcut bulgu, devre ve ürün girdilerinin incelemesi
  • Bağlantı yeri, montaj yönü ve erişim seçeneği
  • Ürün bağlantısı ve incelenen koşulun kabul kaydı

Kapsamın sınırları

  • Ek teşhis, devre yıkaması ve uzun dönem kir izlemesi ayrı kapsam olur.
  • Manyetik bölüm bütün parçacıkları topluyor kabul edilmez.
  • Pompa ve bütün devrenin performans garantisi değildir.

Ayırıcı montajı ve devre temizliği ayrılır

Teklif ürün, bağlantı ve kabul kaydını ayrı yazar. Ek teşhis, yıkama veya uzun dönem izleme gerekiyorsa bağımsız kapsam olur; ekipman montajıyla tamamlandığı varsayılmaz.

  • Bulgu ve devre incelemesi
  • Ürün ile bağlantı koşulları
  • Bakım ve tahliye alanı düzenlemesi
  • Kabul ve ayrı izleme kapsamı

İnceleme İçin Gerekli Bilgiler

  • Kir bulgularını paylaşın.
  • Akışkan belgelerini hazırlayın.
  • Mevcut hat şemasını alın.
  • Bakım ve tahliye alanını gösterin.

Müdahale ve Teklif Kapsamı

Yalıtımlı boru hattındaki tortu ayırıcının gövdesini ve kapalı alt tahliye bağlantısını inceleyen teknisyen.

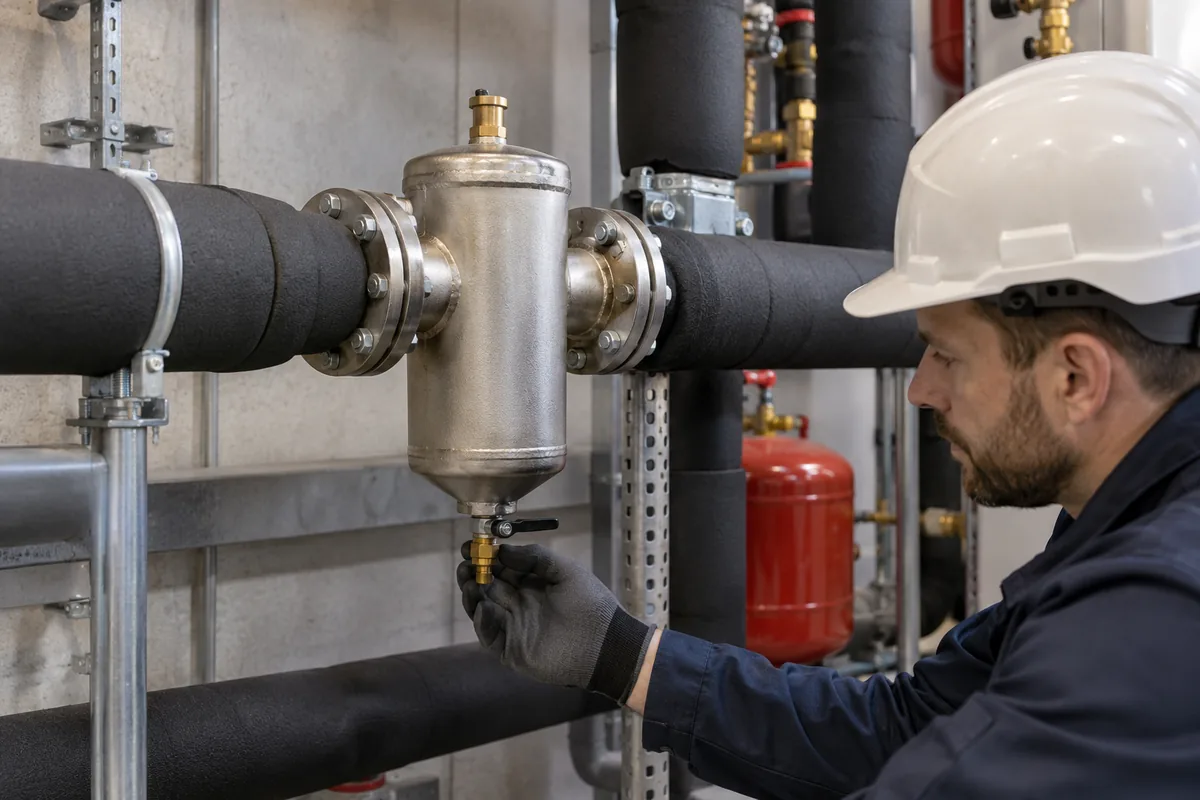

Yalıtımlı hat üzerindeki ayırıcı gövdesi, alt toplama bölümü ve kapalı tahliye bağlantısı görülüyor. Gerçek model veya montaj yapılan hat bölümü görselden doğrulanamaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç işin görev ve teklif ayrımı

Manyetik bölüm ve toplama haznesi

Manyetik bölüm demir içeren kirleri toplama görevine yöneliktir. Tortu ayırma ve toplama haznesi ürünün diğer görevleriyle ayrı değerlendirilir; bütün kirin manyetik olduğu veya devrenin tamamen temizlendiği sonucu çıkarılmaz.

İşGörev / sınırTeklif ayrımı
Ayırıcı montajı
Seçilen ürünün manyetik bölümü, tortu ayırma gövdesi ve toplama haznesiyle bağlantısı
Ürün, bağlantı, bakım alanı ve kabul
Süzgeç
Mevcut elemanın görevi ve durumu ayrıca envanterlenir.
Ayırıcıyla aynı teslim sayılmaz; gereken inceleme/iş belirtilir.
Devre yıkaması
Gerekli bulgu ve kapsamla ayrı devre temizliği işi
Ayırıcı montajıyla yapıldığı varsayılmaz.

Örnek bakım yerleşimi içeriği

Ayırıcı çevresinde kavramsal erişim alanları

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek yerleşim ölçüsüzdür. Hazne ve tahliye çevresinde gerekli boşluk, bakım hareketi ve montaj yönü gerçek model belgesine ve saha durumuna bağlanır.

  1. Ayırıcı gövdesi

    Gerçek hat ve ürün montaj yönü

  2. Toplama bölümü

    Modelin bakım hareketi ve erişim ihtiyacı

  3. Tahliye bağlantısı

    Erişim ve ilgili atık/işletme koşulu

  4. Çevre tesisat ve boşluk

    Bakımı engelleyen öğeler ve gereken düzenleme

Bağlantılar

  • Ayırıcı gövdesi öğesinden Toplama bölümü öğesine bağlantıÜrün görevi
  • Toplama bölümü öğesinden Tahliye bağlantısı öğesine bağlantıBakım erişimi
  • Çevre tesisat ve boşluk öğesinden Toplama bölümü öğesine bağlantıÇevre boşluğu kontrolü
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ayırıcı çevresinde kavramsal erişim alanlarıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Ayırıcı gövdesi → Toplama bölümü · Ürün göreviToplama bölümü → Tahliye bağlantısı · Bakım erişimiÇevre tesisat ve boşluk → Toplama bölümü · Çevre boşluğu kontrolü1Ayırıcı gövdesi2Toplama bölümü3Tahliye bağlantısı4Çevre tesisat veboşluk

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

İnceleme ve Müdahale Yöntemi

Bu kapsam pompa verimliliği veya bütün devreyi yıkama hizmetinden ayrıdır. Belirli parçacık ayırıcı ekipmanın seçimi, bağlantı yeri ve bakım alanına odaklanır. Teslim mevcut bulguları, ürün girdilerini ve revize edilecek hattı aynı dosyada gösterir.

Manyetik bölüm demir içeren kirlerin toplanmasına yöneliktir; tortu ayırma düzeniyle birlikte değerlendirilir. Bütün parçacıkların mıknatısla tutulacağı veya devrenin tamamen temizleneceği söylenmez. Seçim, gerçek akışkan ve ürün belgeleriyle yapılır; tesis bulguları olmadan sayısal verim veya tasarruf iddiası kurulmaz.

İşlevleri ayırmak
Ayırıcı, süzgeç ve devre temizliği aynı teslim değildir. İhtiyaç ve sınırlar seçimden önce belirtilir.
Bulguyu kaydetmek
Gözlenen kirin nereden ve hangi çalışma durumunda alındığı tutulur; görünümden bütün devre için kesin neden çıkarılmaz.
Bakımı planlamak
Toplama haznesi ve tahliye erişimi yerleşime dahil edilir; ekipmanın yalnız boruya sığması yeterli görülmez.

Tekrarlayan kir bulgusu

İşletme bulguları ve mevcut ayırma elemanları birlikte incelenir. Gerekli ek devre değerlendirmesi ayrı gösterilir.

  • Bulgu yerini belirtin.
  • Mevcut elemanları listeleyin.
  • Akışkan belgelerini alın.

Müdahalenin Teknik Koşulları

Mevcut bulgular ve kapsam

Kir bulgusunun noktası, devresi ve çalışma durumu mevcut ekipmanla kaydedilir; görünüm tek başına kesin arıza veya kimyasal neden değildir.

Manyetik ve tortu ayırma görevi

Manyetik bölümün görevi tortu ayırma ve toplama görevinden ayrılır; bütün parçacıkların tutulduğu veya devrenin tamamen temizlendiği varsayılmaz.

Akışkan ve çalışma koşulları

Akışkan, katkı ve işletme koşulları gerçek ürün belgesiyle karşılaştırılır; benzer çap aynı uygunluk anlamına gelmez.

Bağlantı yeri ve hat ilişkisi

Bağlantı yeri, montaj yönü, vana ve destekler hat ilişkisiyle değerlendirilir; pompa seçimi ve tüm devrenin kabulü ayrı kalır.

Hazne ve bakım erişimi

Hazne ve tahliye erişimi model gereksinimleriyle yerleşimde gösterilir; bakım alanına gereken ek düzenleme ayrı tekliflenir.

Kabul ve izleme dosyası

Montaj kabulü ve uzun dönem kir izlemesi ayrı kaydedilir; bütün devrenin temizlendiği veya tüm arızaların giderildiği sonucu verilmez.

Mevcut bulgular ve kapsam — ayrıntılar

İlk dosyada kir bulgusunun görüldüğü nokta, devre ve çalışma durumu belirtilir. Mevcut süzgeç, ayırıcı ve diğer ekipman ayrı envanterlenir. Görünümden bütün sistem için kesin kimyasal veya arıza sonucu çıkarılmaz. Ürün seçimine yetecek bilgi yoksa ek inceleme gereksinimi açık yazılır. Böylece yalnız yeni ekipman fiyatına odaklanmadan hangi problemin ele alındığı anlaşılır; başka devre sorunları bu teslimde çözülmüş sayılmaz ve gereken tamamlayıcı kapsam sorumlularıyla belirtilir.

Kontrol: Bulgu hangi devreye ait ve dayanağı belli mi?

Manyetik ve tortu ayırma görevi — ayrıntılar

Manyetik bölüm demir içeren kirleri toplama işlevi taşır; ayırma gövdesi ve toplama haznesi ürünün diğer görevleriyle birlikte değerlendirilir. Bu ayrım bütün kirin manyetik olduğu veya hiçbir parçacığın devrede kalmayacağı anlamına gelmez. Seçim dosyası ürünün hangi içeriğe yönelik olduğunu ve gerçek uygulama sınırlarını gösterir. Üretici örneğindeki parçacık ölçüsü, verim veya tasarruf yüzdesi başka tesise aktarılmaz; değerlendirme gerçek ürün belgesi ve devre girdisine bağlı tutulur, genel performans garantisi verilmez.

Kontrol: Ürün görevleri gerçek uygulamayla eşleşiyor mu?

Akışkan ve çalışma koşulları — ayrıntılar

Seçilecek ayırıcı için akışkan içeriği, katkılar ve işletme koşulları üretici belgesinden karşılaştırılır. Isıtma ve soğutma devrelerinde kullanılan ürünlerin her akışkana uygun olduğu varsayılmaz. Gövde, bağlantı ve izin verilen koşullar model bazında doğrulanır. Dosyada hangi verinin mevcut kayıttan, hangisinin işletme hedefinden geldiği ayrılır. Eksik içerik bilgisi seçimden önce tamamlanır; benzer boru çapı aynı ekipman kapsamını veya bütün görevlerin desteklendiğini göstermez, açık şartlar teklif karşılaştırmasında korunur.

Kontrol: Akışkan ve ürün koşulları belgeli mi?

Bağlantı yeri ve hat ilişkisi — ayrıntılar

Ayırıcının yeri mevcut hat şeması ve ilgili cihaz bağlantılarıyla değerlendirilir. Ürünün montaj yönü ve bağlantı şartı gerçek belgeden alınır; her modelin her yönde kullanılacağı söylenmez. Korunacak vana ve destekler çizimde gösterilir. Bağlantı seçeneği bakım ve kesinti koşullarıyla karşılaştırılır. Bu revizyon pompa seçimi veya bütün devrenin hidrolik kabulünü üstlenmez; gerekli ayrı incelemeler dosyada bağımlılık olarak belirtilir ve montaj kolaylığı tek karar ölçütü haline getirilmez.

Kontrol: Yerleşim model belgesi ve hatla uyumlu mu?

Hazne ve bakım erişimi — ayrıntılar

Toplama bölümüne ve tahliye noktasına erişim yerleşim kesitinde gösterilir. Ürün çevresindeki tesisat bakım hareketini engelliyorsa seçenek yeniden değerlendirilir. İşletmenin ilgili atık ve çalışma koşulları yetkin taraflarla koordine edilir. Bakım kapsamı üretici belgelerine göre yetkin uygulayıcıyla planlanır; hazne ve tahliye erişimi yerleşimde gösterilir. Teklifte bakım alanı için gereken ek düzenlemeler gizlenmez, ekipman bedelinden ayrı iş kalemleri olarak açık biçimde gösterilir.

Kontrol: Hazne ve tahliye erişimi çizimde var mı?

Kabul ve izleme dosyası — ayrıntılar

Kabulde ürün kimliği, bağlantı ve incelenen işletme koşulları kaydedilir. Ekipmanın montaj kabulüyle bütün devrenin temizlendiği sonucu karıştırılmaz. Uzun dönem kir bulgularının karşılaştırılması isteniyorsa izleme kapsamı ayrıca planlanır. Son dosyada ürün belgeleri, son hat çizimi ve açık değerlendirmeler bulunur. Akışkan veya devre koşulu değişikliği yeniden inceleme tetikleyicisidir; görülmeyen sonuçlar ve ölçülmemiş enerji kazanımları rapora eklenmez, sistemin tüm arızalarının giderildiğine genel garanti verilmez.

Kontrol: Montaj kabulü ile izleme sonucu ayrılmış mı?

İncelemede Hangi Veriler Kullanılır?

Bulgu

İncelenen bilgi
Yer ve işletme durumu
Karara etkisi
İnceleme sınırını sağlar.

Ürün görevi

İncelenen bilgi
Ayırma ve manyetik kapsam
Karara etkisi
Ekipman seçeneklerini ayırır.

Akışkan

İncelenen bilgi
Katkılar ve koşullar
Karara etkisi
Model uygunluğunu belirler.

Erişim

İncelenen bilgi
Hat ve bakım alanı
Karara etkisi
Bağlantı yerini yönlendirir.

Bağlantı, alan düzenlemesi ve izleme

KalemKapsam
Ürün ve bağlantı
Seçilen ayırıcı, hat elemanları ve montaj koşulları
Bakım alanı düzenlemesi
Hazne ve tahliye erişimi için gerçek sahada gereken ek iş
Kabul kaydı
Ürün kimliği, bağlantı ve incelenen çalışma koşulu
Varsa uzun dönem kir izlemesi
Ayrıca tanımlanan karşılaştırma ve izleme teslimi

Kontroller ve teslim

Kontroller ve Kayıtlar

Model teyidi

Ürün görevi ve devre koşulları eşleştirilir.

Bağlantı kaydı

Korunmuş ve revize elemanlar çizime işlenir.

Erişim incelemesi

Hazne ve tahliye alanı gözden geçirilir.

Sonuç teslimi

Montaj ve izleme sınırları dosyada ayrılır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
