Vakum Degazör Seçimi ve Tesisata Entegrasyonu

Gaz giderme, basınç koruma ve su tamamlama farklı görevlerdir. Seçim ve entegrasyon, bunların gerçek üründe nasıl desteklendiğini ve devreyle bağlantısını ayrı gösterir.

Temsili su devresinde kompakt vakum degazör ve küçük yan devre bağlantıları.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Degazör seçimi ve entegrasyon sınırı

Hizmette ele alınan işler

  • İşletme bulgusu ve gerçek devre koşullarının değerlendirilmesi
  • Model, fiziksel bağlantı ve kontrol arayüzü seçimi
  • İncelenen çalışma durumunun kabul ve teslim kaydı

Kapsamın sınırları

  • Basınç koruma revizyonu ve uzun dönem şikâyet izlemesi ayrı kapsam olabilir.
  • Üretici tasarruf örneği gerçek tesis sonucu değildir.
  • Cihaz montajı bütün işletme şikâyetinin çözüldüğü anlamına gelmez.

Cihaz seçimi ve teşhis kapsamı ayrılır

Teklif ekipman ile bağlantıyı, mevcut bulgu incelemesini ve kabul kaydını ayrı gösterir. Basınç koruma veya uzun dönem izleme gereksinimi bağımsız seçenek olarak yazılır.

  • Devre verileri ve mevcut bulgular
  • Model ve akışkan koşulları
  • Mekanik ile kontrol bağlantıları
  • Kabul ve gerekli izleme çalışması

Teklif İçin Gerekli Bilgiler

  • Şikâyet kayıtlarını hazırlayın.
  • Devre ve akışkanı tanımlayın.
  • Mevcut basınç korumayı gösterin.
  • Yerleşim ve otomasyon bilgilerini paylaşın.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bu çalışma hidrolik ayırma veya genel basınç koruma seçiminin tekrarından ayrıdır. Vakum degazörün seçimi ve mevcut tesisata entegrasyonunu ele alır. Devreden alınan ve devreye geri verilen akışkanın bağlantıları, varsa su tamamlama işlevi ve kontrol noktaları ayrı gösterilir.

Vakum gaz giderme ürün belgeleri cihazın fiziksel çalışma yöntemini ve model koşullarını destekler. Üreticinin tasarruf ya da performans yüzdesi başka tesise aktarılmaz. Teslim ekipmanın belirli devredeki seçim girdilerini, bağlantı koşullarını ve kabul sınırlarını açıklayan mühendislik dosyasıdır.

Belirtiyi sonuç saymamak
Ses veya düzensiz çalışma doğrudan gaz kaynaklı arıza kanıtı değildir. Bulgular ve gereken incelemeler ayrı tutulur.
İşlevleri ayırmak
Gaz giderme, basınç koruma ve su tamamlama ürün kapsamına göre ayrı değerlendirilir.
Koşullara göre seçmek
Akışkan ve işletme verileri gerçek model belgeleriyle karşılaştırılır; bütün devrelere tek cihaz önerilmez.

Tekrarlayan hava şikâyeti

İşletme bulguları ve basınç koruma durumu birlikte incelenir; tek belirtiyle kesin neden kurulmaz.

  • Şikâyet zamanını belirtin.
  • Basınç kayıtlarını alın.
  • Mevcut ekipmanı listeleyin.

Seçimi ve Kapsamı Etkileyen Veriler

Bulgu

İncelenen bilgi
Şikâyet ve çalışma kayıtları
Karara etkisi
İnceleme kapsamını belirler.

Devre

İncelenen bilgi
Akışkan ve işletme koşulları
Karara etkisi
Cihaz seçimini sınırlar.

Bağlantı

İncelenen bilgi
Sistem ve tamamlama şeması
Karara etkisi
Mekanik arayüzü tanımlar.

Kontrol

İncelenen bilgi
Ürün noktaları ve bildirim
Karara etkisi
Otomasyon teslimini belirler.

Sistem Seçiminde Teknik Koşullar

İşletme bulgularının kaydı

Şikâyet ve çalışma koşulu kaydedilir; gaz miktarı ve neden yalnız inceleme veya ölçüm desteğiyle raporlanır, eksik veri belirtilir.

Vakum gaz giderme yöntemi

Vakum gaz giderme yönteminin model sınırları gerçek devre akışkanı, sıcaklığı ve basıncıyla karşılaştırılır; üretici yüzdesi saha sonucu sayılmaz.

Sistem bağlantılarının görevi

Devreden alınan ve geri verilen akışkan bağlantıları ayrı etiketlenir; destek, erişim, yetkin ekip ve kesinti kapsamı planlanır.

Tamamlama ve basınç koruma arayüzü

Varsa su tamamlama ve basınç koruma arayüzü ayrı değerlendirilir; birleşik işlev yalnız model belgesi destekliyorsa kullanılır.

Elektrik ve durum bilgileri

Besleme, yerel kontrol, merkezi aktarım ve bildirim alıcıları gerçek ürün arayüzüne göre ayrılır; başka cihaz kumandası ayrıca kapsamlandırılır.

Kabul ve izleme sınırı

Doğrulanan cihaz çalışması ile uzun dönem şikâyet çözümü ayrılır; ek izleme ve devre değişiminde tekrar inceleme gereği teslimde belirtilir.

İşletme bulgularının kaydı — ayrıntılar

Ses, çalışma düzensizliği veya hava şikâyeti hangi devrede ve hangi durumda görüldüğüyle kaydedilir. Bunlar tek başına kesin neden değildir. Mevcut basınç koruma ve tamamlama düzeni de inceleme girdisidir. Gazın yeniden sisteme girebileceği koşullar değerlendirilmeden yalnız yeni cihazla bütün sorunun giderileceği vaat edilmez. Önerilen dosya bulguyu, eldeki veriyi ve gerektiğinde ayrı incelenecek noktaları ayırır. Gaz miktarı ve arıza nedeni, yalnız ölçüm veya incelemeyle desteklendiği ölçüde rapora alınır; eksik bilgiler belirtilir.

Kontrol: Bulgu ile doğrulanmış neden ayrılmış mı?

Vakum gaz giderme yöntemi — ayrıntılar

Cihaz sistem akışkanının bir bölümünü vakum haznesinde işleyerek gazın ayrılmasına yönelik çalışır. Bu genel yöntem gerçek ürünün bağlantı ve uygulama koşullarıyla değerlendirilir. Modelin basınç, sıcaklık ve akışkan sınırları seçim tablosuna alınır; kaynaktaki sayı bütün cihazlara taşınmaz. Proje hangi devrenin ve hangi koşulun incelendiğini açıklar. Üretici performans veya tasarruf iddiası sahada ölçülmüş sonuç olarak kullanılmaz; beklenen teslim cihaz seçimi ve bağlantı dosyasıdır, bütün sistem için garanti değildir.

Kontrol: Model koşulları gerçek devreyle karşılaştırıldı mı?

Sistem bağlantılarının görevi — ayrıntılar

Cihazın sisteme giriş ve geri dönüş bağlantıları hat şemasında ayrı etiketlenir. Seçilen ürünün çizimi esas alınır; başka modeldeki bağlantı konumu doğrudan kopyalanmaz. Boru yükleri ve bakım erişimi yerleşimle koordine edilir. Gereken destek ve izolasyon noktaları ilgili ürün belgelerine göre değerlendirilir. Montaj ve bağlantı işlemlerinden sorumlu yetkin ekip ile işletme kesintisi, teklif kapsamında belirlenir. Erişim kısıtları yerleşim ve uygulama planında gösterilir.

Kontrol: Giriş ve dönüş görevleri şemada açık mı?

Tamamlama ve basınç koruma arayüzü — ayrıntılar

Varsa tamamlama suyu bağlantısının görevi sistem akışından ayrı gösterilir. Gaz giderme ekipmanı ile basınç koruma istasyonunun kontrol ilişkisi gerçek ürün belgeleriyle incelenir. Bir cihazda görülen birleşik işlev her modelde varmış sayılmaz. Kaynak ve koruma elemanları ilgili taraflarla koordine edilir. Beklenmeyen tamamlama durumlarının takibi işletme dosyasına yazılır; gerekli basınç koruma revizyonu ayrı kapsam olabilir. Yeni cihaz alımı bu bağımlılıkların da tamamlandığı şeklinde sunulmaz, açık kararlar son dosyada kalır.

Kontrol: Ek işlevler model belgesine bağlı mı?

Elektrik ve durum bilgileri — ayrıntılar

Besleme, cihazın yerel kontrolü ve merkezi sisteme aktarılabilecek bilgiler ayrı nokta listesine alınır. Ürünün desteklediği arayüzler gerçek belgeden doğrulanır; bütün cihazlarda aynı haberleşme olduğu varsayılmaz. İşletmenin hangi durumu göreceği ve arızada kimin bildirim alacağı belirlenir. Nokta listesi desteklenen işlevleri, işletmenin göreceği bilgileri ve mekanik/otomasyon sorumlularını birlikte gösterir. Program veya başka cihazların kumandası bu kapsam içinde sessizce onaylanmış sayılmaz; gereken ayrı kontrol işleri teklifte ve kabul planında açık gösterilir.

Kontrol: Çalışma ve arıza bilgisi için sorumlu belli mi?

Kabul ve izleme sınırı — ayrıntılar

Kabulde seçilen ürün, bağlantı ve incelenen işletme durumları birlikte kaydedilir. Yetkin kişilerce doğrulanan cihaz çalışmasıyla uzun dönem sistem sorununun çözümü aynı sonuç gibi sunulmaz. Şikâyetin karşılaştırılması için işletme kayıtları ve izleme kapsamı gerekebilir; bu ek teslim ayrıca tanımlanır. Son dosya ürün belgeleri, bağlantı çizimi ve açık sınırlamaları içerir. Devre veya akışkan değişikliği yeniden inceleme ihtiyacı olarak belirtilir; ölçülmemiş verimlilik veya tasarruf yüzdesi sonuç raporuna eklenmez.

Kontrol: Kabul ile uzun dönem izleme ayrılmış mı?

Teklifte dört ayrı kapsam

AşamaKapsam
Cihaz seçimi
Devre verisi, mevcut bulgu ve gerçek model uygunluğu
Fiziksel bağlantı
Giriş-dönüş, varsa tamamlama, destek ve erişim
Elektrik ve otomasyon
Besleme, desteklenen arayüz, alıcı ve sorumlu
Uzun dönem şikâyet izlemesi
Önceki kayıtlarla karşılaştırma ve ayrıca tanımlanan izleme teslimi

Cihazın kabul kaydı ile uzun dönem sorunun çözümü ayrı sonuçlar olarak gösterilir.

Kontroller ve teslim

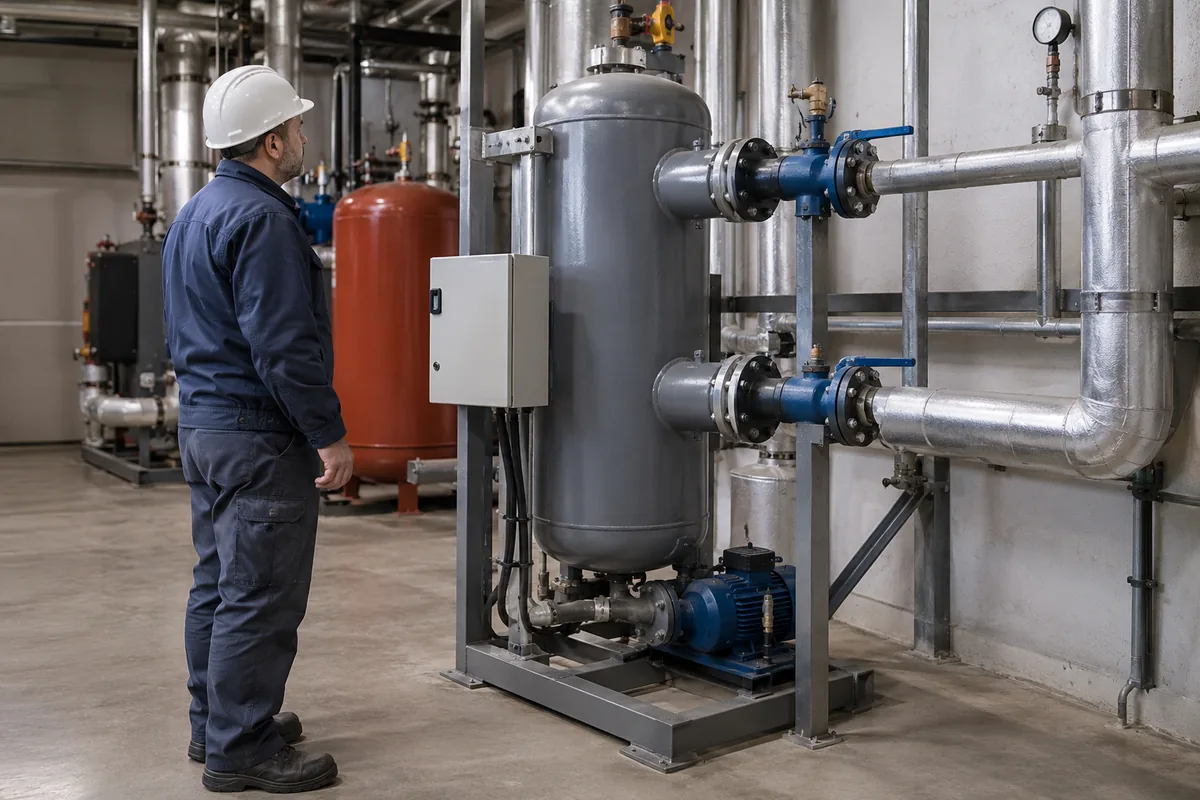

Kapalı kontrol kutusu, pompa ve boru bağlantıları bulunan degazör düzeneğini dışarıdan gözlemleyen teknisyen.

Kapalı kontrol kutusu, pompa ve destekli boru bağlantılarından oluşan degazör düzeneği görülüyor. Gerçek model ve entegrasyon yapılan devre bu görselden doğrulanamaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç görev nasıl ayrılır?

Gaz gidermeBasınç korumaSu tamamlama
Akışkanın bir bölümünü vakum haznesinde işleyerek gaz ayrılmasına yönelik cihaz görevi.
Kapalı devrenin basınç ve hacim koşullarıyla ilgili ayrı ekipman görevi.
Varsa kaynak ve kontrol arayüzüyle değerlendirilir; sürekli ekleme genel çözüm değildir.
Modelin akışkan, sıcaklık ve basınç koşulu doğrulanır.
Mevcut düzen ve gereken bağımsız revizyon incelenir.
Birleşik işlev varsa aday modelin belgesiyle gösterilir.

Örnek teslimde bağlantı etiketleri

Kavramsal giriş, dönüş ve varsa tamamlama arayüzü

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek şema gerçek boru konumu veya bağlantı sırası değildir. Fiziksel düzen ve varsa tamamlama işlevi seçilen ürün çizimiyle doğrulanır.

  1. Devreden alınan akışkan

    Cihaza giriş görevi ayrı etiketlenir.

  2. Seçilen degazör

    Gerçek model ve uygulama sınırı

  3. Devreye geri verilen akışkan

    Geri dönüş görevi ayrı etiketlenir.

  4. Varsa tamamlama hattı

    Yalnız model destekliyorsa kaynak ve kontrol ayrı gösterilir.

Bağlantılar

  • Devreden alınan akışkan öğesinden Seçilen degazör öğesine bağlantıGiriş
  • Seçilen degazör öğesinden Devreye geri verilen akışkan öğesine bağlantıDönüş
  • Varsa tamamlama hattı öğesinden Seçilen degazör öğesine bağlantıBelgeli ek arayüz

Kontroller ve Teslim

Model teyidi

Ürün sınırları seçim girdileriyle eşleştirilir.

Bağlantı kontrolü

Sistem ve varsa tamamlama hattı ayrı kaydedilir.

Durum gözlemi

Yerel kontrol ve aktarılacak bilgiler incelenir.

Teslim dosyası

Kabul sınırları ve izleme gereksinimleri açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. IMI Pneumatex Vento Connect — Cyclonic vacuum degassing
  2. Vacuum spray-tube degassing — Servitec

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Ses varsa kesin gaz sorunu mudur?

Tek belirtiyle kesin neden kurulmaz. Şikâyetin görüldüğü devre ve çalışma durumu kayda alınır; mevcut basınç koruma ve diğer koşullar incelenir. Gereken ayrı teşhis kapsamı belirtilir, yeni cihazın bütün işletme sorunlarını çözeceği vaat edilmez.

Basınç koruma istasyonuyla aynı mıdır?

Gaz giderme ve basınç koruma farklı görevlerdir; bazı ürünler ek işlevler içerebilir. Bunlar model belgesinden doğrulanır. Bir cihazdaki birleşik özellik bütün ürünlere aktarılmaz; sistem ve tamamlama bağlantıları şemada ayrı görevlerle gösterilir.

Her devreye aynı degazör seçilir mi?

Akışkan, basınç, sıcaklık ve devre kapsamı gerçek ürün koşullarıyla karşılaştırılmalıdır. Kaynaktaki bir model sayısı evrensel seçim sınırı değildir. Dosya hangi durumun incelendiğini ve hangi verinin eksik kaldığını açıklar; nihai ürün bilgisi ayrıca teyit edilir.

Tasarruf yüzdesi garanti edilir mi?

Üretici örnekleri başka tesis için ölçülmüş sonuç sayılamaz. Bu kapsam cihaz seçimi ve entegrasyon dosyasıdır; genel verimlilik veya tasarruf yüzdesi vaat edilmez. Performans karşılaştırması isteniyorsa ölçüm ve uzun dönem izleme ayrı, açık teslim olarak planlanır.

Montaj kabulü sorunun çözüldüğünü gösterir mi?

Cihazın doğrulanmış çalışmasıyla uzun dönem işletme sorununun çözümü aynı sonuç değildir. Gerekirse önceki kayıtlarla izleme yapılır. Görülmeyen durumlar için kesin sonuç çıkarılmaz; kabul sınırları ve ek teşhis ya da izleme ihtiyacı son dosyada açıklanır.
