Membranlı Genleşme Tankı Seçimi ve Değişimi

Genleşme tankının seçimi devre hacmi, sıcaklık, basınç ve akışkana bağlıdır. Seçim dosyası, ürün temini ve fiziksel değişim işleri teklifte ayrı gösterilir.

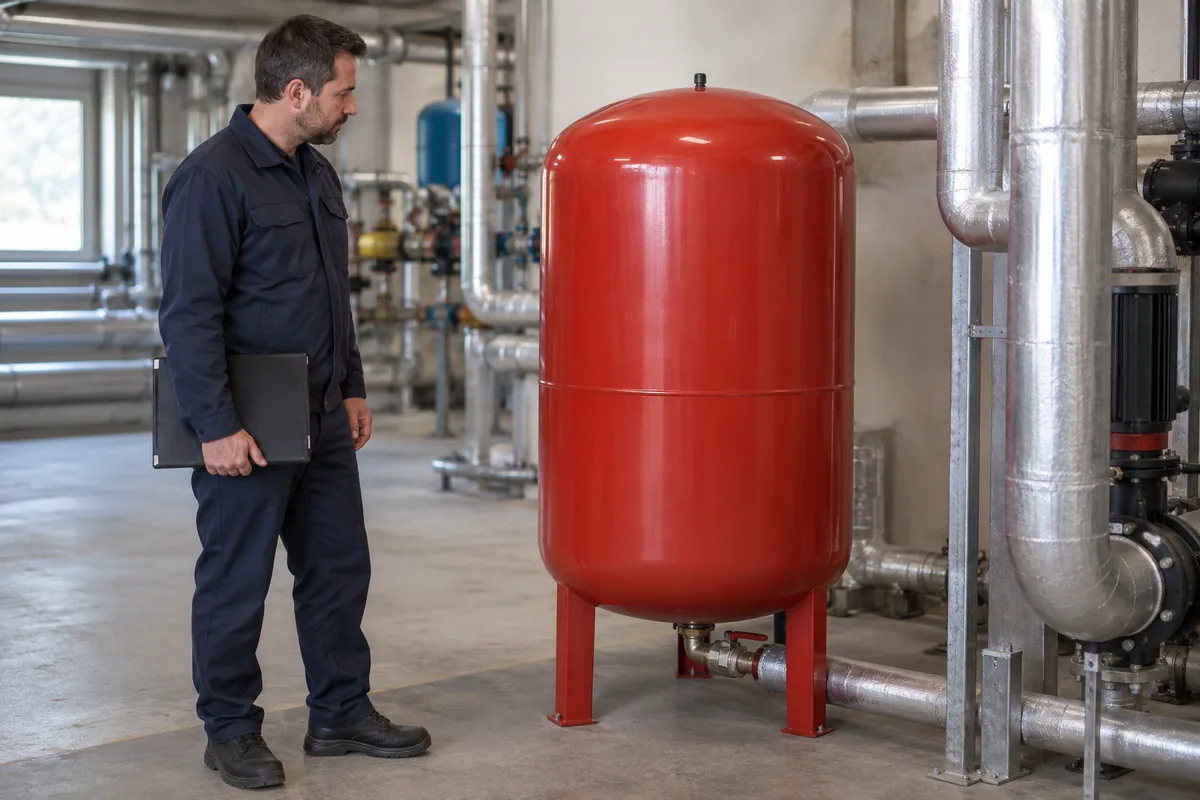

Üstünde kapalı gaz şarj ucu ve altında tek su bağlantısı bulunan genleşme tankını gözlemleyen teknisyen.
Kavramsal hizmet görseli: Üstünde kapalı gaz şarj ucu ve altında tek su bağlantısı bulunan genleşme tankını gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Tank seçimi ve değişim kapsamı

Hizmette ele alınan işler

  • Devre verisi, mevcut tank ve ürün uygunluk incelemesi
  • Yerleşim, korunacak bağlantı ve değişim kapsamının belirlenmesi
  • Teklifte yer alan temin, söküm-bağlantı ve kabul işleri

Kapsamın sınırları

  • Eksik hacim envanteri veya başka devre sorunu ek kapsam olabilir.
  • Kullanım suyu ve kapalı devre ürün belgeleri ayrı teyit edilir.
  • Tank değişimi bütün basınç sorunlarını çözmüş sayılmaz.

Tank ve devre incelemesi ayrılır

Yeni ekipman bedeliyle veri incelemesi, bağlantı ve kabul çalışması ayrı gösterilir. Eksik hacim envanteri veya başka devre sorunu gerekli ek kapsam olarak belirtilir.

  • Devre verilerinin hazırlanması
  • Tankın ürün ve uygulama koşulları
  • Bağlantı ile taşıma erişimi
  • Değişim ve kabul koordinasyonu

Müdahale ve Teklif Kapsamı

Üstünde kapalı gaz şarj ucu ve altında tek su bağlantısı bulunan genleşme tankını gözlemleyen teknisyen.

Membranlı tankın üstündeki kapalı gaz şarj ucu ve altındaki tek su bağlantısı görülüyor. Gerçek model veya uygulama türü bu görselden teyit edilemez.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Genleşme tankı ile buffer tankın işlevi

EkipmanDeğerlendirilen ihtiyaçSeçim girdisi
Membranlı genleşme tankı
Sıcaklığa bağlı su hacmi farkını karşılamak
Devre hacmi, sıcaklık ve basınç koşulları ile akışkan
Buffer tank
Devreye tampon su hacmi eklemek
İlgili sistemin hacim ve işletme ihtiyacı ayrı değerlendirilir.

Bu iki işlev birbirinin yerine önerilmez; şikâyetin hangi ihtiyaca ait olduğu seçim öncesi açıklanır.

İnceleme ve Müdahale Yöntemi

Membranlı genleşme ekipmanı sıcaklık değişiminden kaynaklanan hacim farkını karşılamaya yöneliktir. Bu görev, sisteme su hacmi eklemek için kullanılan buffer tanktan ayrıdır. İnceleme mevcut tankı, devrenin girdilerini ve bağlantı koşullarını aynı dosyada ele alır.

Teslim yalnız yeni tank adını söylemez. Seçim girdileri, ürün uygunluğu, yerleşim, bağlantı ve değişim sırasında işletmenin ihtiyaçları açık yazılır. Isıtma/soğutma devresi ile kullanım suyu uygulaması aynı ürün kapsamı kabul edilmez; ilgili üretici belgesi ayrı doğrulanır.

İşlevi ayırmak
Genleşme hacmiyle tampon su hacmi aynı ihtiyaç değildir. Şikâyetin hangi işlevle ilgili olduğu seçimden önce açıklanır.
Devre verisine dayanmak
Su hacmi ve basınç bilgileri tahminse dosyada belirtilir; bilinmeyen girdi kesin ölçü gibi kullanılmaz.
Ürünü uygulamayla eşlemek
Membran ve akışkan kapsamı seçilecek tankın belgesinden alınır. Benzer hacim aynı uygunluğu kanıtlamaz.

Değişim talebi

Etiket ve devre verileri birlikte incelenir; sadece aynı hacimli ürün alımı nihai seçim sayılmaz.

  • Etiketi fotoğraflayın.
  • Devre hacmini hazırlayın.
  • Basınç kayıtlarını alın.

Müdahalenin Teknik Koşulları

Devre hacminin dayanağı

Boru ve cihaz hacimleri kaynaklarıyla kaydedilir; ilave parçalar ve eksik envanter belirtilir, eski tank etiketi tek seçim girdisi sayılmaz.

Basınç ve sıcaklık girdileri

Sıcaklık ve basınç kayıtlarının yeri ve çalışma durumu ayrılır; ürüne özgü seçim ve doğrulama girdileri yetkin ekip için dosyalanır.

Membran ve akışkan uygunluğu

Membran ve akışkan belgeleri kullanım suyu veya kapalı devre uygulamasıyla ayrı eşleştirilir; benzer hacim uygunluk kanıtı değildir.

Bağlantı ve bakım erişimi

Bağlantı, bakım, taşıma ve değişim erişimi gerçek yerleşimde değerlendirilir; kesinti ve uygulama sorumlulukları teklifte belirtilir.

Değişim sırasında kapsam

Sökülecek tank, korunacak bağlantı ve yeni ekipman ayrılır; başka devre bulguları ile gereken ek inceleme ayrı kapsam olur.

Kabul ve işletme kaydı

Ürün, seçim ve doğrulanan koşullar aynı dosyada tutulur; görülmeyen durumlar açık kalır ve devre değiştiğinde seçim yeniden incelenir.

Devre hacminin dayanağı — ayrıntılar

Seçim dosyasında boruların ve cihazların hacim bilgileri ayrı tutulur. Mevcut çizim, cihaz belgesi veya başka dayanak açık yazılır. Bilinmeyen hacim ölçülmüş gibi gösterilmez; gerekirse ek envanter çalışması tanımlanır. Tankın görevi sıcaklıkla değişen su hacmini karşılamaktır; bu nedenle yalnız bina alanına veya eski etiket hacmine dayanarak seçim tamamlanmaz. Devreye sonradan eklenen parçalar aynı listeye alınır ve değişmiş işletme koşulları karşılaştırmada görünür kalır.

Kontrol: Hacim girdisinin kaynağı ve eksikleri belli mi?

Basınç ve sıcaklık girdileri — ayrıntılar

Devrenin çalışma sıcaklıkları ve basınç koşulları ürün seçiminde birlikte değerlendirilir. Tank için gereken ayar girdileri seçilecek ürün ve proje kapsamından alınır; burada kullanıcıya evrensel ön basınç veya müdahale değeri verilmez. Mevcut kayıtlar hangi noktadan ve hangi çalışma durumunda alındığıyla tutulur. Farklı durumların tek değer gibi sunulması önlenir. Seçim çıktısı ve açık varsayımlar dosyalanır; uygulamadan sorumlu yetkin ekibin doğrulayacağı koşullar değişim planına ayrı eklenir.

Kontrol: Kayıtların ölçüm noktası ve durumu yazılı mı?

Membran ve akışkan uygunluğu — ayrıntılar

Isıtma ve kullanım suyu ürünlerinin uygulama belgeleri ayrı değerlendirilir. Akışkan katkıları ve çalışma koşulları üretici kapsamıyla karşılaştırılır; benzer tank hacmi aynı membran veya kullanım uygunluğu anlamına gelmez. Seçim dosyası hangi ürün belgesine dayanıldığını ve hangi içeriğin değerlendirildiğini açıklar. Eksik akışkan bilgisi nihai karardan önce tamamlanır. Kaynaktaki belirli model sınırları bütün tanklara aktarılmaz; genel sıcaklık, katkı yüzdesi veya basınç garantisi verilmez, gerçek ürün değerleri ayrıca teyit edilir.

Kontrol: Ürün belgesi gerçek uygulamayla eşleşiyor mu?

Bağlantı ve bakım erişimi — ayrıntılar

Yeni tankın konumu mevcut bağlantı ve çevre tesisatla birlikte çizime alınır. Bakım, taşıma ve gerektiğinde değişim erişimi ürün belgeleriyle değerlendirilir. Sadece tankın alana sığması kullanışlı montajı kanıtlamaz. Boru destekleri ve bağlantıdaki ilgili elemanlar ayrı gösterilir; işletmenin ihtiyaç duyduğu kesinti penceresi planlanır. Tankın bağlantı ve değişim işlemleri yetkin uygulayıcılarla planlanır; uygulama sorumlulukları ve ilgili koordinasyon teklifte belirtilir. Gerekli belge veya saha incelemesi tamamlanmış varsayılmaz.

Kontrol: Bakım ve değişim yolu yerleşimde mevcut mu?

Değişim sırasında kapsam — ayrıntılar

Sökülecek tank, korunacak bağlantılar ve yeni ekipman çizelgede ayrı tutulur. Değişim nedeni ile ürün seçimi karıştırılmaz; bir işletme şikâyeti yalnız tank değiştirilerek çözülecek diye vaat edilmez. İlgili devre koşulları ve başka ekipman arızası şüphesi varsa ek inceleme gösterilir. Teklif izolasyon, bağlantı ve kabul sorumluluklarını ayırır. İşletme kesintisi ve yeniden çalışma koordinasyonu uygulamadan sorumlu yetkin ekiple planlanır; görülmeyen saha şartına kesin çözüm veya bütün sistem performans garantisi verilmez.

Kontrol: Korunacak ve değişecek parçalar ayrı mı?

Kabul ve işletme kaydı — ayrıntılar

Kabulde ürün kimliği, seçim girdileri ve yetkin kişilerce doğrulanan çalışma koşulları aynı dosyada tutulur. Bir anda görülen basınç değeri bütün sıcaklık durumlarının doğrulaması değildir. İncelenemeyen koşullar sonuçta açık kalır; ilave gözlem ihtiyacı belirtilir. Teslim son bağlantı çizimi ve üretici belgelerini içerir. Devre hacmi, akışkan veya çalışma koşulu değişirse yeniden seçim incelemesi gerekir. Bu kayıt genel bir mevzuat uygunluk belgesi ya da tüm arızaların giderildiği yönünde bir garanti olarak sunulmaz.

Kontrol: Kabul seçimin çalışma koşullarını temsil ediyor mu?

İncelemede Hangi Veriler Kullanılır?

Hacim

İncelenen bilgi
Boru ve cihaz envanteri
Karara etkisi
Genleşme girdisini sağlar.

Koşul

İncelenen bilgi
Sıcaklık ve basınç kayıtları
Karara etkisi
Seçim durumlarını tanımlar.

Akışkan

İncelenen bilgi
Katkı ve kullanım belgeleri
Karara etkisi
Membran uygunluğunu belirler.

Yerleşim

İncelenen bilgi
Bağlantı ve taşıma alanı
Karara etkisi
Değişim kapsamını sınırlar.

Teklifte beş ayrı iş kalemi

KalemKapsamBelge / teyit
Tank temini
Gerçek ürün ve uygulama türü
Kullanım suyu ile kapalı devre ürünlerinin membran/akışkan belgeleri ayrı doğrulanır.
Devre verisi hazırlığı
Boru-cihaz hacmi ve çalışma kayıtları
Kaynak, ölçüm noktası, durum ve eksikler
Söküm ve bağlantı
Eski tank, korunacak elemanlar ve yeni bağlantı
Ürün montaj koşulu, kesinti ve uygulama sorumlusu
Taşıma erişimi
Bakım, söküm ve taşıma yolu
Gerçek yerleşim ve ürün gereksinimi
Kabul
Ürün kimliği ve doğrulanan çalışma koşulları
İncelenen durum ile açık kalan gözlem ihtiyacı

Her kalemin dahil olup olmadığı gerçek teklifte açıkça belirtilir; veri hazırlığı ile fiziksel değişim tek belirsiz dosya teslimi olarak sunulmaz.

Kontroller ve teslim

Kontroller ve Kayıtlar

Seçim teyidi

Ürün ve hesap girdileri devreyle eşleştirilir.

Bağlantı kaydı

Yeni ve korunmuş elemanlar çizime alınır.

Koşul doğrulaması

Uygulamadan sorumlu yetkin ekibin kontrolü incelenen durumla birlikte yazılır.

İşletme dosyası

Ürün belgeleri ve değişiklik gereksinimleri teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Expansion vessels — 556 - 568 - 5557 series
  2. Pressure maintenance technology — Product solutions

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Buffer tankla aynı işlev mi?

Buffer tank devreye su hacmi ekleme amacıyla ele alınırken membranlı genleşme ekipmanı sıcaklığa bağlı hacim farkıyla ilgilidir. İki ihtiyaç aynı kabul edilmez. Şikâyet ve devre girdileri seçimden önce ayrı değerlendirilir, bir ürün diğerinin yerine doğrudan önerilmez.

Eski hacimle aynı tank alınabilir mi?

Devre hacmi ve çalışma koşulları değişmiş olabilir. Eski etiket seçim girdilerinden biridir fakat tek başına yeterli değildir. İlave boru ve cihazlar, akışkan ve basınç kayıtları incelenir; uygun ürün gerçek belgeleri ve bağlantı koşullarıyla teyit edilir.

Ön basınç için tek değer var mı?

Gerekli ayar girdileri devre ve seçilecek ürün kapsamından değerlendirilir; evrensel ön basınç değeri verilmez. Tankın bağlantı, değişim ve doğrulama işlemleri uygulamadan sorumlu yetkin ekiple planlanır. Farklı tesislerin kayıtları aynı ayar gereksinimi olarak kabul edilmez.

Kullanım suyu tankı aynı ürünü kullanır mı?

Ürün ve membran kapsamı uygulamaya göre ayrı doğrulanmalıdır. Isıtma/soğutma ürününün bütün kullanım suyu bağlantılarına uygun olduğu varsayılmaz. Akışkan ve gerçek model belgeleri karşılaştırılır; eksik uygunluk bilgisi nihai ekipman kararından önce tamamlanacak girdi olarak tutulur.

Değişim bütün basınç sorununu çözer mi?

Şikâyetin nedeni inceleme olmadan yalnız tanka bağlanmaz. Devre koşulları ve başka ekipman gereksinimleri ayrıca değerlendirilebilir. Teklif tank değişimini açık sınırlar; bütün sistem arızalarını giderme garantisi vermez ve gereken tamamlayıcı çalışmalar sonuç dosyasında ayrıca belirtilir.
