Otomatik Basınç Koruma İstasyonu Seçimi ve Kurulumu

İstasyon adı basınç koruma, su tamamlama, gaz giderme ve alarm aktarımının hepsini içerdiğini göstermez. Her görev aday modelin gerçek belgesinden doğrulanır.

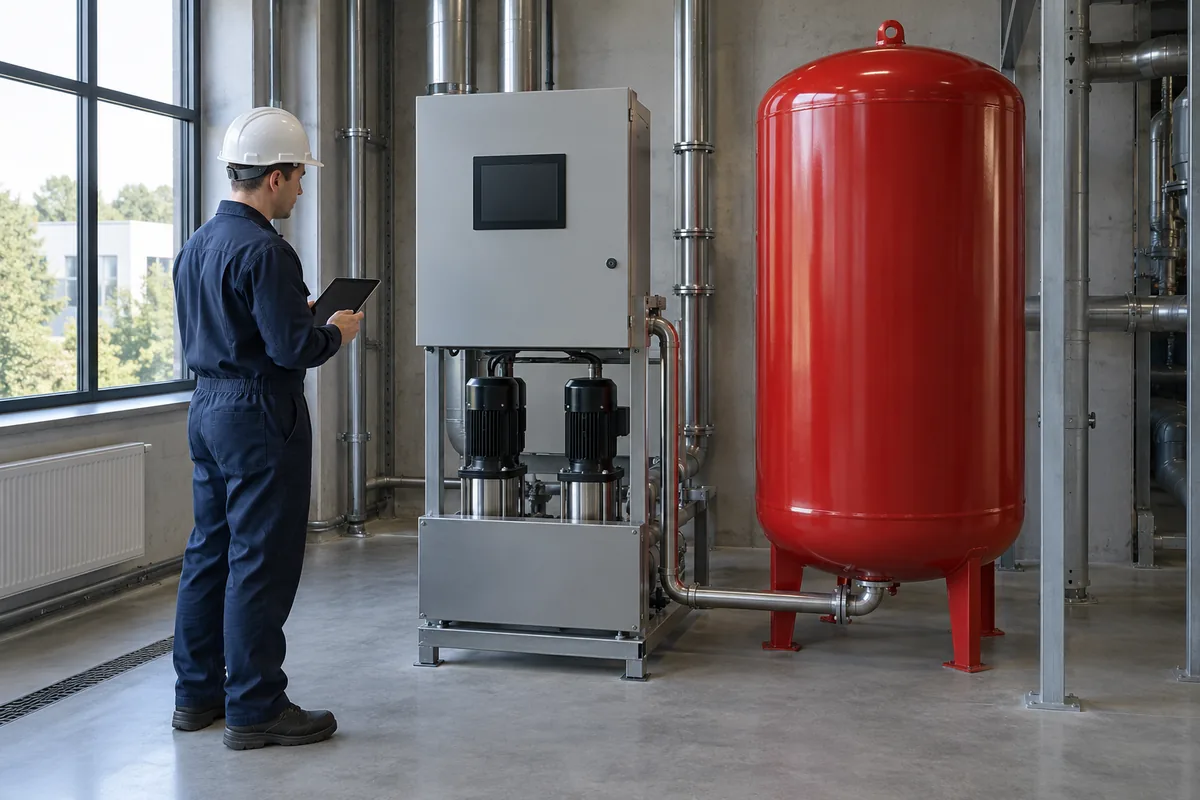

İki pompalı kapalı basınç koruma istasyonu ve tek alt bağlantılı genleşme kabını gözlemleyen teknisyen.
Kavramsal hizmet görseli: İki pompalı kapalı basınç koruma istasyonu ve tek alt bağlantılı genleşme kabını gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

İstasyon ve arayüz projesi

Hizmette ele alınan işler

  • Devre girdileri ve yöntem karşılaştırması
  • Model bazında görev ve bağlantı sınırları
  • Mekanik, elektrik ve otomasyon sorumluluklarının ayrılması

Kapsamın sınırları

  • Tamamlama kaynağı veya eksik hacim verisi ek inceleme olabilir.
  • Hidrolik ayırma ve bütün sistem işletme onayı bu kapsam değildir.
  • Bilinmeyen ürün işlevi destekleniyor kabul edilmez.

İstasyon ve arayüz işleri ayrı gösterilir

Teklif devre incelemesi, ekipman, mekanik bağlantı ve otomasyonu ayırır. Eksik hacim bilgisi veya tamamlama kaynağı sorunu ek iş olarak görünür olur.

  • Devre girdileri ve yöntem karşılaştırması
  • İstasyon ile ilişkili tanklar
  • Tamamlama ve bağlantı arayüzleri
  • Otomasyon ve kabul dosyası

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bu kapsam hidrolik denge kabı veya primer/sekonder devre tasarımından ayrıdır. Belirli kapalı devrenin basınç koruma ekipmanına, kontrolüne ve mevcut altyapıyla bağlantısına odaklanır. Teslimde devre girdileri, ekipman yöntemi karşılaştırması ve kontrol noktaları bulunur.

Kompresör veya pompa kontrollü çözümler ürün belgelerine göre karşılaştırılır. Tamamlama ve gaz giderme işlevlerinin bulunup bulunmadığı, her aday modelin ürün belgesinden ayrı ayrı doğrulanır. İşletme şikâyeti, gerçek devre verileri ve ekipman kapsamıyla değerlendirilir; tek cihazın bütün sorunları çözeceği vaat edilmez.

Görevleri ayırmak
Basınç koruma, tamamlama ve varsa başka işlevler envanterde ayrı tutulur. Ürün adı tüm görevlerin bulunduğunu göstermez.
Veriyi görünür kılmak
Hacim, sıcaklık ve basınç girdilerinin dayanağı belirtilir. Ölçüm ile hedef aynı veri gibi kullanılmaz.
Arayüzü planlamak
Mekanik bağlantı, elektrik beslemesi ve otomasyon noktaları sorumlu taraflarla eşleştirilir.

Yetersiz kalan ekipman

Mevcut istasyon ve devre girdileri incelenir; sorun yalnız cihaz boyutuna bağlanmaz.

  • Etiketleri kaydedin.
  • Mevcut basınç kayıtlarını ve sorunun görüldüğü çalışma koşullarını paylaşın.
  • Devre hacmini hazırlayın.

Seçimi ve Kapsamı Etkileyen Veriler

Devre

İncelenen bilgi
Hacim ve işletme koşulları
Karara etkisi
Seçim girdisini sağlar.

Yöntem

İncelenen bilgi
Ürün görevleri ve sınırları
Karara etkisi
Seçenekleri ayırır.

Tamamlama

İncelenen bilgi
Kaynak ve koruma arayüzü
Karara etkisi
Bağlantı kapsamını belirler.

Kontrol

İncelenen bilgi
Nokta ve haberleşme belgeleri
Karara etkisi
Otomasyon teslimini tanımlar.

Sistem Seçiminde Teknik Koşullar

Devre ve çalışma durumları

Devre hacmi, sıcaklık ve basınç durumları belgeleriyle ayrılır; normal çalışma ve yeni hacim aynı seçim girdisi sayılmaz.

Basınç koruma yönteminin seçimi

Kompresör veya pompa kontrollü seçenekler aynı görev sınırında ürün şartları, kontrol ve yerleşim ihtiyacıyla karşılaştırılır.

Tamamlama bağlantısının sınırı

Su tamamlama kaynağı, koruma ve kontrol arayüzü ayrı değerlendirilir; sürekli su ekleme genel çözüm sayılmaz.

Yerleşim ve mekanik bağlantı

İstasyon ve tankların bağlantı, destek ve bakım erişimi gerçek yerleşimde gösterilir; kesinti ve yetkin uygulayıcı sorumluluğu planlanır.

Kontrol ve bina otomasyonu

Ürünün desteklediği sinyaller, alıcı sistemler ve bildirim yetkileri ayrılır; belirsiz geri dönüş işleminin adı ürün teyidi bekler.

Kabul ve değişiklik kaydı

Seçim, bağlantı ve sinyal belgeleri incelenen çalışma durumuyla teslim edilir; görülmeyen koşul ve devre değişiminde tekrar inceleme gereği belirtilir.

Devre ve çalışma durumları — ayrıntılar

Seçim başlangıcında kapalı devrenin hacmi, sıcaklık aralığı ve basınç koşulları ayrı tutulur. Mevcut çizim ve cihaz belgeleriyle ölçüm kayıtları ilişkilendirilir. Verisi eksik durum kesin sonuç gibi kullanılamaz. Dosya normal çalışma, başlatma ve ilave hacim gibi farklı senaryoları gösterir. Ekipman tekliflerinin hangi girdilerle karşılaştırıldığı görünür olur; sadece binanın alanı veya mevcut tankın dış ölçüsü nihai istasyon seçiminin yerine geçirilmez, gerekli tamamlayıcı inceleme açık yazılır.

Kontrol: Çalışma durumlarının girdileri belgeli mi?

Basınç koruma yönteminin seçimi — ayrıntılar

Ürün çözümleri kompresör veya pompa kontrollü yöntemler içerebilir. Seçim bunların görev kapsamı, ürün şartları ve devrenin gereksinimleriyle yapılır. Her yöntemin belirli tesiste otomatik üstün olduğu varsayılmaz. Önerilen karşılaştırma ekipman, kontrol ve yerleşim ihtiyaçlarını aynı tabloda gösterir. Üretici belgesindeki bir model kapasitesi bütün istasyonlara yayılmaz; desteklenen işlevler ürün bazında teyit edilir. Fiyat karşılaştırması farklı görev kapsamlarının aynı çözüm gibi sunulmasını engelleyecek açıklıkta hazırlanır ve açık şartlar korunur.

Kontrol: Seçenekler aynı görev kapsamıyla karşılaştırılıyor mu?

Tamamlama bağlantısının sınırı — ayrıntılar

Su tamamlama görevi basınç koruma işleviyle karıştırılmadan hat şemasında gösterilir. Mevcut tamamlama kaynağı, koruma ekipmanları ve kontrol sorumluluğu incelenir. Bir istasyonun bu işlevi desteklemesi bütün modellerde aynı bağlantı veya özellik olduğu anlamına gelmez. Seçilecek ürünün belgesine göre mekanik ve kontrol arayüzleri ayrılır. Beklenmeyen tamamlama durumlarının izlenmesi işletmeyle planlanır; sürekli su eklemenin bütün sorunlar için çözüm olduğu varsayılmaz, gereken devre incelemesi ayrı kapsam olarak belirtilir.

Kontrol: Tamamlama kaynağı ve kontrol sorumlusu belli mi?

Yerleşim ve mekanik bağlantı — ayrıntılar

İstasyon, ilgili tanklar ve bağlantı elemanları bakım erişimiyle birlikte yerleşime alınır. Temel veya destek gereksinimleri seçilen ürün çiziminden okunur. Mekanik bağlantı noktalarının görevi şemada ayrılır; hidrolik denge kabı ya da devre ayırıcı olarak değerlendirilmez. Mevcut tesise bağlanacak işlerde kesinti ve erişim koşulları teklifin parçasıdır. Saha müdahalesi yetkin uygulayıcılarla planlanır; genel basınçlı çalışma adımları kullanıcıya tarif edilmez ve alana sığan her ekipman kullanılabilir montaj sayılmaz.

Kontrol: Tank ve istasyon bakım alanı gösterilmiş mi?

Kontrol ve bina otomasyonu — ayrıntılar

Ürünün desteklediği haberleşme veya kuru kontak noktaları gerçek belgeden alınır. Bina sistemine aktarılacak çalışma, arıza ve gerekli durum bilgileri noktalar listesine yazılır. İstasyonun ekranı ile merkezi sistemin sorumluluğu ayrı tanımlanır. Her modelin aynı arayüzü sunduğu varsayılmaz. Kablo ve kontrol işleri ilgili taraflarla koordine edilir; fan veya pompa gibi başka sistemlerin işletmesi otomatik biçimde bu kapsamda onaylanmış sayılmaz. Ürünün desteklediği geri dönüş işlemleri ve bildirim yetkileri, işletmenin kullanacağı kontrol matrisinde açıklanır. İşlem adı ve yetki sınırı gerçek ürün belgesinden teyit edilir; bu bilgi tamamlanmadan hangi geri dönüş işleminin kullanılacağı kesinleştirilmez.

Kontrol: Sinyaller ve bildirim alıcıları tanımlı mı?

Kabul ve değişiklik kaydı — ayrıntılar

Kabul planı seçilen ürün ve devre koşullarına dayanır. İncelenen çalışma durumu, kontrol noktaları ve yetkin kişilerce doğrulanan sonuçlar birlikte tutulur. Bir anlık basınç okuması bütün sıcaklık ve yük durumlarını kanıtlamaz. Görülmeyen koşullar için ilave çalışma ihtiyacı belirtilir. Son dosya seçim çıktısı, bağlantı ve sinyal çizimleriyle ürün belgelerini içerir. Devre hacmi veya kontrol kapsamı değişirse yeniden inceleme gereken noktalar işletmeye açıklanır; genel mevzuat onayı veya performans garantisi verilmez.

Kontrol: Kabul seçimin tüm incelenen koşullarını açıklıyor mu?

İki pompalı kapalı basınç koruma istasyonu ve tek alt bağlantılı genleşme kabını gözlemleyen teknisyen.

İki pompalı kapalı basınç koruma istasyonu ve alt su bağlantısı bulunan genleşme kabı görülüyor. Gerçek model, yöntem sınırı ve ek işlevler görselden doğrulanamaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Her modelde doğrulanacak görevler

GörevModel belgesinden doğrulanan bilgi
Basınç koruma
Pompa/kompresör yöntemi, görev sınırı ve devre koşulları
Su tamamlama
İşlevin bulunması, kaynak bağlantısı ve kontrol arayüzü
Gaz giderme
Birleşik veya ayrı işlevin desteklenmesi ve açık ürün şartları
Alarm aktarımı
Desteklenen haberleşme/kontak ve merkezi sistem arayüzü

Tablo teyit başlıklarını gösterir; bütün aday ürünlerde bütün görevler varmış gibi doldurulmaz.

Örnek sinyal ve sorumluluk matrisi

Desteklenen sinyalAlıcı sistemBildirimi alan kişiSorumluluk sınırı
Ürün belgesinde tanımlanan yerel durum
İstasyon ekranı
İşletmenin görevlendirdiği kişi
Cihazın gösterdiği bilgi ve yerel yetki ürünle teyit edilir.
Belgeli çalışma / arıza aktarımı
Uyumlu bina otomasyonu
İşletmenin tanımladığı merkezi alıcı
Aktarım noktası, kablo ve bildirim düzeni ayrıca planlanır.
Varsa tamamlama durumu
Ürünün desteklediği alıcı arayüz
Tamamlama takibinden sorumlu kişi
Desteklenmesi ve izleme kapsamı model belgesine bağlıdır.

Gerçek kişi adları ve desteklenen işlem/sinyal adları proje matrisinde tamamlanır; belirsiz geri dönüş işlemi kullanılabilir kabul edilmez.

Tamamlama hattının ayrı iş kalemi

İşTeklif kapsamı
İstasyon seçimi ve temini
Devre girdileri, ürün yöntemi ve ilişkili tanklar
Tamamlama hattı mekanik işi
Kaynak, koruma elemanları ve ürünün bağlantı koşulları
Tamamlama kontrol işi
Desteklenen kontrol arayüzü ve sorumluluk
Merkezi otomasyon ve kabul
Aktarılan sinyaller, alıcılar ve doğrulama sınırı

Kontroller ve teslim

Kontroller ve Teslim

Girdi teyidi

Seçim dosyası devre ve ürünle eşleştirilir.

Bağlantı kaydı

Mekanik elemanlar son çizime işlenir.

Sinyal kontrolü

Desteklenen noktalar merkezi sistemle karşılaştırılır.

Sonuç teslimi

Açık koşullar ve yeniden inceleme gereksinimleri yazılır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Compresso Connect — Pressure maintenance with compressors
  2. Pressure maintenance technology — Product solutions

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Hidrolik denge kabıyla aynı işlev mi?

Hayır, hidrolik devre ayırma ile kapalı devrenin basınç koruması farklı ihtiyaçlardır. İstasyon seçimi hacim ve basınç koşullarına dayanır. Bir ekipmanın adı veya aynı odada bulunması diğer işlevi de üstlendiğini göstermez; bağlantılar ayrı çizilir.

Her istasyonda gaz giderme bulunur mu?

Ürün işlevleri model belgesinden doğrulanır. Tamamlama ve gaz giderme işlevlerinin bulunup bulunmadığı, her aday modelin ürün belgesinden ayrı ayrı doğrulanır. Seçim tablosu desteklenen görevleri ve açık şartları ayırır; görevleri farklı teklifler eşdeğer çözüm gibi karşılaştırılmaz.

Tamamlama suyu bağımsız incelenir mi?

Kaynak, koruma ve kontrol arayüzü şemada ayrı tanımlanmalıdır. Sürekli su ekleme genel bir çözüm sayılmaz. Beklenmeyen kullanımın izlenmesi ve gerekli devre incelemesi işletmeyle planlanır; ürünün tamamlama desteği bütün bağlantı şartlarının aynı olduğunu göstermez.

Bina otomasyonu bağlantısı hazır mı sayılır?

Arayüz gerçek ürün belgesinden doğrulanır. Aktarılacak noktalar, kablo sorumluluğu ve bildirim alıcıları ayrıca tanımlanır. Her model aynı protokol veya çıkışı sunmayabilir; ekipman alımı merkezi sistem entegrasyonunun da tamamlandığı anlamına gelmez, kabul kayıtları ayrı tutulur.

Devre büyüyünce dosya güncellenir mi?

İlave hacim ve yeni işletme koşulları mevcut seçim girdileriyle karşılaştırılır. Ekipman ve kontrol kapsamı gerekirse yeniden değerlendirilir. Eski cihazın varlığı yeni duruma uygunluğu kanıtlamaz; güncellenen sınırlar ve tamamlayıcı kabul gereksinimleri sonuç dosyasında açık gösterilir.
