Yağlı Transformatörde Su Sprey Koruma Projesi

SCA, yağlı transformatörün geometrisi ve çevre koşullarına göre su sprey yerleşim girdilerini hazırlar. Nozul taslağı, su besleme bilgileri ve elektrik/yapı koordinasyon noktaları ayrı teslimlerde gösterilir; uygulama ve uzman kontrollerinin sınırı teklif dosyasında açıklanır.

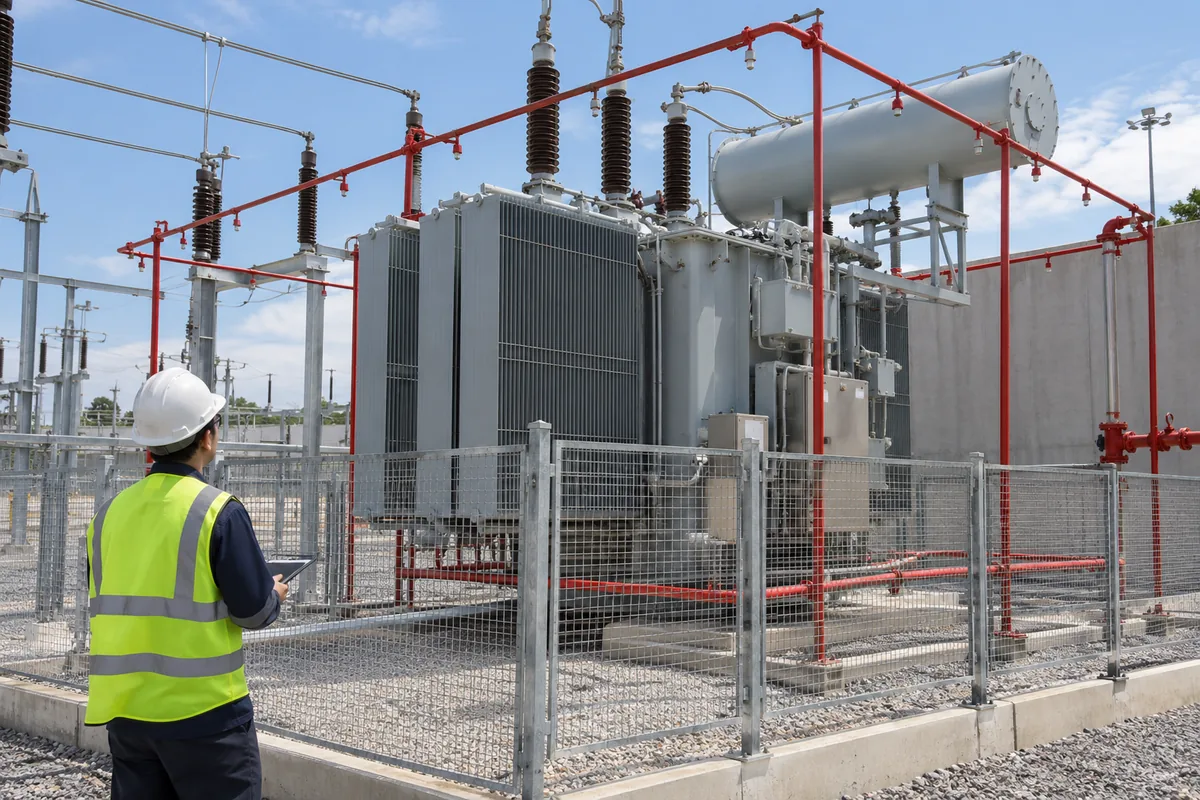

Çitle ayrılmış yağlı transformatör çevresindeki kırmızı su sprey borularını gözlemleyen mühendis.
Kavramsal hizmet görseli: Çitle ayrılmış yağlı transformatör çevresindeki kırmızı su sprey borularını gözlemleyen mühendis.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Trafo Koruma Projesinin Kapsamı

Yerleşim, gerçek trafo çizimleri ve ilgili disiplinlerin girdileriyle hazırlanır.

Hizmette ele alınan işler

  • Trafo geometrisi ve çevre engellerinin incelenmesi
  • Nozul yerleşim taslağı ve ürün koşullarının değerlendirilmesi
  • Su besleme ve elektrik/yapı koordinasyon dosyasının hazırlanması

Kapsamın sınırları

  • Elektriksel açıklık ve enerjili ekipman koşulları yetkin elektrik uzmanının sorumluluğundadır.
  • Uygulama, doğrulama, yağ toplama ve çevre işleri ayrıca kapsamlandırılır.
  • Üretici çözümü veya ürün onayı bu tesis için genel uygunluk garantisi değildir.

Nesne ve uzman arayüzleri toplam kapsamı belirler

Teklif; trafo geometri araştırması, ürün seçimi ve su besleme bağlantılarıyla birlikte hazırlanır. Elektrik/yapı koordinasyonu ve mevcut kayıtların eksikliği ayrı işler gerektirebilir. Genel deluge ekipman bedeli, trafoya özgü proje tesliminin bütününü açıklamaz. Uygulama, uzman kontrol ve ayrı çevre işleri açık sınırlarla gösterilmelidir.

  • Trafo geometri ve kayıt durumu
  • Nozul/boru yerleşim kapsamı
  • Elektrik ve yapı koordinasyonu
  • Su besleme bağlantıları
  • Uzman doğrulama ve teslim

İnceleme İçin Gerekli Bilgiler

  • Trafo geometri ve yerleşim çizimlerini paylaşın.
  • Elektrik uzmanı girdileri ve koruma kayıtlarını ekleyin.
  • Yağ toplama alanı ve çevre bilgilerini hazırlayın.
  • Su besleme kayıtları ve çalışma takvimini belirtin.

İnceleme ve Teklif Kapsamı

Çitle ayrılmış yağlı transformatör çevresindeki kırmızı su sprey borularını gözlemleyen mühendis.

Çitle ayrılmış yağlı transformatörün çevresindeki su sprey borulaması. Nozul yerleşimi trafo geometrisi ve elektrik uzmanının açıklık girdileriyle birlikte değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

İnceleme Yöntemi ve Girdiler

Transformatörün yüzeyi, bağlantıları ve çevre koşulları su sprey düzeninin değerlendirilmesini etkiler. Kullanılan ekipman aileleri ve nozul özellikleri üretici koşullarıyla incelenir. Gerçek çizim ve elektrik bilgileri bulunmadan yalnız trafo güç etiketi veya alan ölçüsü üzerinden koruma tasarımı yapılmamalıdır.

Bu çalışma enerjili elektrik ekipmanına kullanıcı müdahalesi için talimat değildir. Elektriksel açıklık ve koruma arayüzleri yetkin elektrik uzmanlarıyla değerlendirilir. Yağ toplama alanı, suyun uygulama sonrası yönetimi ve çevredeki yapılar ayrı koordinasyon konularıdır. Üretici çözümüne ait onay veya başarı iddiası projeye otomatik aktarılmaz.

Nesne geometrisini belgeleyin
Trafo gövdesi, yardımcı elemanlar ve çevre engelleri çizimle tanımlanır. Genel alan boyutundan nozul yerleşimi çıkarılmaz.
Elektrik arayüzünü açık tutun
Elektriksel koşul ve ilgili koruma sistemi girdileri yetkin uzmanla koordine edilir. Mekanik yerleşim tek başına elektrik güvenliği kararı oluşturmaz.
Suyu ve çevreyi birlikte değerlendirin
Su besleme ile uygulama alanının bağlantıları, yağ toplama ve çevre yapı koşulları aynı proje koordinasyonuna girer. Ayrı disiplinler kendi sorumluluğuyla belirtilir.

Koruma yerleşimi ilk kez hazırlanırken

Üretici trafo çizimleri, yerleşim ve elektrik girdileri birlikte toplanır. Nozul düzeni nesne geometrisine göre incelenir; genel bir sistem şeması tek başına uygulama çizimi sayılmaz.

  • Trafo geometri çizimi
  • Elektrik uzmanı girdileri
  • Su besleme bilgileri

Yerleşim İçin Gereken Çizim ve Veriler

Trafo çevresindeki su sprey boruları ve gerçek nozul yerleşimi için aşağıdaki bilgiler değerlendirilir.

Trafo ve çevre çizimi

Gövde, bağlantılar, soğutma yüzeyleri ve çevre engellerinin konumları.

Nozul yerleşimi

Ürün modeli ve kullanım koşullarıyla ilişkilendirilmiş mekanik yerleşim.

Elektriksel açıklık girdisi

Yetkin elektrik uzmanının mekanik düzenle birlikte değerlendireceği sınırlar ve koruma noktaları.

Değerlendirmede Kullanılan Veriler

Geometri

İncelenen bilgi
Trafo ve çevre çizimleri.
Karara etkisi
Nesneye özgü yerleşim girdileri hazırlanır.

Elektrik koşulları

İncelenen bilgi
Yetkin uzman tarafından sağlanan sınırlar.
Karara etkisi
Mekanik ve elektrik arayüzleri koordine edilir.

Yağ/çevre düzeni

İncelenen bilgi
Mevcut yapı ve toplama kayıtları.
Karara etkisi
Ayrı disiplin ve revizyon işleri belirlenir.

Su kaynağı

İncelenen bilgi
Mevcut besleme ve bağlantı verileri.
Karara etkisi
Koruma tasarımıyla su besleme incelemesi eşleştirilir.

Teknik Koşullar ve Sınırlar

Trafo geometri dosyası

Trafo gövdesi, bağlantıları ve çevre engelleri gerçek çizimlerle kaydedilir. Eksik geometri verisi tasarım dosyasında açık bilgi ihtiyacı olarak gösterilir.

Elektriksel açıklık koordinasyonu

Mekanik boru ve nozul düzeni yetkin elektrik uzmanının verdiği sınırlarla karşılaştırılır. Elektriksel açıklıklar genel fotoğraftan veya hazır şemadan belirlenmez.

Nozul ürün ve yerleşim değerlendirmesi

Nozul ürünü ve yerleşimi trafo geometrisiyle birlikte değerlendirilir. Güncel ürün koşulları ve çevre engelleri proje gerekçesinde gösterilir.

Yağ toplama ve çevre bağlantıları

Yağ toplama, drenaj ve çevre işleri ilgili uzmanlarla koordine edilir. Mekanik koruma incelemesi bu ayrı işlerin yöntem veya uygunluk onayının yerini tutmaz.

Algılama ve elektrik koruma arayüzü

Algılama, elektrik koruma ve mekanik sistem noktaları ortak koordinasyon listesine alınır. Sinyallerin işlevi ve sorumlu disiplinler gerçek proje girdileriyle belirlenir.

Su besleme ve teslim kapsamı

Su besleme ve bağlantı verileri nozul yerleşimiyle eşleştirilir. Genel deluge, pompa veya uygulama doğrulaması gerekiyorsa ayrı kapsam açıkça gösterilir.

Trafo geometri dosyası — ayrıntılar

Su sprey yerleşiminin araştırılmasında transformatörün gerçek gövdesi ve yardımcı elemanları çizimlerle tanımlanır. Elektrik bağlantıları, soğutma yüzeyleri ve çevre engelleri konum bilgisiyle kaydedilir. Üretici mühendislik kaynakları transformatör geometrisinin nozul düzeninde önemli olduğunu açıklar. Geometri dosyasında trafo çizimleri, çevre engelleri ve eksik çizimler birlikte gösterilir. Ürün fotoğrafı veya genel trafo etiketi nesneye özgü yerleşim değerlendirmesinin yerini tutmaz. Eksik çizimler tasarım bilgi ihtiyacı olarak belirtilir.

Kontrol: Nozul yerleşiminin dayanağı gerçek trafo ve çevre çizimleri olmalı.

Elektriksel açıklık koordinasyonu — ayrıntılar

Elektriksel açıklıklar ve enerjili ekipman koşulları yetkin elektrik uzmanının girdileriyle incelenir. Mekanik boru ve nozul yerleşimi bu bilgilerle karşılaştırılır. Bu sayfa belirli bir açıklık mesafesi veya enerjili ekipmana müdahale yöntemi vermez. Elektrik bağlantıları ve koruma sistemi arayüzleri tasarım sorumlularıyla açıklanır. Üretici su sprey örneğinin bulunması her transformatör için aynı yerleşimin kullanılabileceğini göstermez; gerçek kullanım koşulları ayrı uzman değerlendirmesine bağlanır.

Kontrol: Elektrik uzmanının verdiği sınırlar mekanik yerleşimde görünür olmalı.

Nozul ürün ve yerleşim değerlendirmesi — ayrıntılar

Nozul tipi ve boşaltma özellikleri, korunan nesnenin geometrisi ve seçilen sistem koşullarıyla değerlendirilir. Üretici kaynakları farklı nozul düzenleri ve trafo uygulaması bağlamı sunar. Eski teknik yayınlardan güncel evrensel tasarım değeri çıkarılmaz. Proje sorumlusu güncel ürün bilgileriyle yerleşimi araştırır; kaplama ve bağlantı engelleri dikkate alınır. Kullanıcıya nozul yönlendirme veya su uygulama talimatı verilmez; nihai detay profesyonel tasarım ve ilgili uzman koordinasyonuna bağlıdır.

Kontrol: Seçilen ürün verisi ve yerleşim gerekçesi güncel proje dosyasında bulunmalı.

Yağ toplama ve çevre bağlantıları — ayrıntılar

Transformatör çevresindeki yağ toplama düzeni ve yüzeyler ilgili yapı ve çevre uzmanlarıyla ele alınır. Su sprey çalışması bu alanın mevcut kayıtlarını ve değişiklik ihtiyaçlarını koordinasyon dosyasına alır. Suyun yanıcı sıvıyla etkileşimi için gereken değerlendirme, yağ toplama ve drenaj konularıyla birlikte ilgili uzmanların koordinasyonuna sunulur. Gerekli inşaat, drenaj veya ayrı çevre işleri kendi sorumluluklarıyla teklif kapsamına bağlanır; uygulama ve bertaraf yöntemi ilgili uzmanlarca belirlenir.

Kontrol: Yağ toplama ve çevre işleri mekanik korumadan ayrı sorumluluklarla gösterilmeli.

Algılama ve elektrik koruma arayüzü — ayrıntılar

Su sprey sistemi ile ilgili algılama ve elektrik koruma düzenleri arasında hangi girdilerin kullanılacağı proje uzmanlarıyla belirlenir. Mevcut koruma ve kontrol kimlikleri kaydedilir. Üretici örneğindeki bir sinyal veya ürün düzeni her tesis için hazır kontrol matrisi sayılmaz. Bu proje için mekanik, elektrik ve otomasyon sınırları açıklanır. Arayüz dosyası mekanik, algılama, elektrik ve otomasyon noktalarını, sorumlu ekipleri ve teyit bekleyen bilgileri gösterir. Trafoyu devreden çıkarma ve koruma ayarı işlemleri ilgili elektrik ekibinin ayrı çalışma kapsamıdır.

Kontrol: Kontrol noktaları ve sorumlular elektrik/mekanik arayüz listesinde tanımlanmalı.

Su besleme ve teslim kapsamı — ayrıntılar

Su kaynağı ve boru bağlantıları trafoya özgü koruma tasarımının diğer girdileriyle birlikte incelenir. Genel deluge veya yangın pompa projesi gerekiyorsa bunun sınırı ayrı gösterilir. Teslim dosyası nozul yerleşimi, ürün bilgileri ve uzman arayüz kayıtlarını birlikte içerir. Doğrulama kapsamı proje koşullarına göre yetkin ekiplerle hazırlanır. Üretici performans veya ürün onayı, bu projenin genel uygunluğu ya da uygulamacının yetkisi için otomatik garanti olarak sunulmaz.

Kontrol: Yerleşim, su besleme ve uzman arayüzleri aynı son dosyada eşleştirilmeli.

Su ve Yağ Toplama İşlerinde Sorumluluk

Mevcut tesis verileri incelemeye alınır; farklı disiplinlerin uygulama işleri aynı teklif kalemine dönüştürülmez.

İş / veriSCA kapsamıDiğer disiplinAyrıca teklif
Yağ toplama alanı
Mevcut kayıt ve değişiklik ihtiyacını koordinasyon dosyasına alma
Yapı ve çevre uzmanı
Yapısal / çevresel müdahale
Drenaj
Bağlantı ve saha verilerini koruma tasarımıyla ilişkilendirme
Drenaj, yapı ve çevre sorumluları
Yeni hat veya uygulama işi
Su besleme
Mevcut kaynak ve boru bağlantısını inceleme
Gereken sistem tasarım ve doğrulama uzmanları
Genel deluge / pompa revizyonu ve uygulama

Kontroller ve teslim

Proje İncelemesinin Üç Teslimi

Teklifte çizim, su besleme bilgisi ve disiplin koordinasyonu ayrı içerikleriyle gösterilir.

Nozul yerleşim taslağı

Trafo geometrisi, çevre engelleri ve güncel ürün koşullarıyla ilişkilendirilmiş yerleşim girdileri.

Su besleme bilgileri

Mevcut su kaynağı, boru bağlantıları ve gereken ilave besleme incelemesinin sınırı.

Elektrik / yapı koordinasyon dosyası

Açıklık girdileri, algılama noktaları, yapı engelleri ve bunlardan sorumlu disiplinlerin listesi.

Fiziksel nozul ve boru uygulaması varsa tasarım dosyasından ayrı teklif kalemi olarak belirtilir.

Teslim Edilecek Dosya

Yerleşim kaydı

Uygulanan nozul ve boru konumları son trafo çizimiyle eşleştirilir; değişen çevre engelleri dosyada gösterilir.

Disiplinler arası koordinasyonun tamamlanması

Elektrik, algılama ve yapı sorumlularının girdileri uygulamanın son haliyle karşılaştırılır. Açık kalan her konu ilgili disiplinin sorumlusu ve gereken belgeyle birlikte takip listesine alınır.

Kontrol kapsamı

Gerekli doğrulama işleri yetkin ekiplerle proje koşullarına göre planlanır; gerçek yöntemin ve raporun sınırı açıklanır.

Son dosya

Ürün verileri, yerleşim, su besleme ve uzman koordinasyon kayıtları işletmeye teslim edilir; üretici iddiaları genel garantiye dönüştürülmez.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Spray Nozzles Selection for Water Spray Systems — Viking Technical Article
  2. TraFoProtect — Minimax

Sık Sorulan Sorular

Genel deluge çizimi trafo projesi için yeterli midir?

Trafo geometrisi ve elektriksel koşullar nesneye özgü inceleme gerektirir. Genel sistem şeması bu girdilerin yerini tutmaz. Nozul yerleşimi, çevre engelleri ve ilgili uzman arayüzleri gerçek çizimlerle koordine edilmelidir.

Elektriksel açıklık değerleri bu sayfadan alınabilir mi?

Bu içerik belirli bir mesafe veya enerjili ekipman uygulama talimatı vermez. Değerler ve koşullar yetkin elektrik uzmanının proje girdileriyle belirlenmelidir. Mekanik yerleşim, bu sınırlar ve güncel ekipman bilgileriyle birlikte değerlendirilir.

Üretici çözümü her trafo için uygun mudur?

Ürün örnekleri teknik uygulama bağlamı sunar; bütün transformatörlerde aynı düzenin kullanılabileceğini göstermez. Gerçek trafo, çevre ve sistem koşulları incelenmelidir. Ürün onayı veya performans beyanı proje uygunluğu ve uygulamacı yetkinliği için otomatik garanti oluşturmaz.

Yağ toplama ve çevre işleri dahil midir?

Bu işler ayrı disiplin ve yerel koşullar gerektirebilir. Su sprey projesinden otomatik olarak dahil oldukları çıkarılamaz. Mevcut düzen araştırılır; gerekli yapı, drenaj veya çevre koordinasyonu sorumluluk ve teklif kalemleriyle ayrıca açıklanır.

Teklif için hangi bilgiler hazırlanmalı?

Trafo üretici çizimleri, yerleşim planı, elektrik uzmanı girdileri ve mevcut koruma kayıtları paylaşılmalıdır. Yağ toplama alanı ve su besleme bilgisi de faydalıdır. Eksik belgeler, tasarım araştırması ile uygulama kapsamının ayrı belirlenmesine yardımcı olur.
