Koruma hedefini açık tanımlıyoruz
Söndürme, yangın kontrolü ve maruziyet korumasının beklentilerini ayırıyor; ekipman ve risk verisini tasarımın başlangıcına koyuyoruz.
Yangın Söndürme
Deluge ve Su Sprey Söndürme Sistemleri.
Suyun açılması kadar, korunacak yüzeye nasıl ulaştığı da önemlidir.
Deluge ve su sprey sistemlerinde boruların çevrelediği alanı, gerçekten korunmuş bir yüzeyle eşitlemiyoruz. Ekipmanın geometrisini, nozul yönlerini, eşzamanlı su talebini ve açılma senaryosunu birlikte inceliyoruz. İstanbul ve Marmara'daki teknik keşiflerde mevcut su kaynağıyla uygulamanın ihtiyaçlarını karşılaştırıyor; alarm, enerji arayüzü ve drenaj sorumluluklarını belirliyoruz. Tasarımı korunacak riske ve seçilen ürünlerin teknik sınırlarına dayandırıyoruz.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Yüzeyle dağılımı eşleştiriyoruz
Nozul tipi ve yönünü ekipman geometrisine göre inceliyor; engelleri ve örtüşen uygulama bölgelerini çizimle sahada karşılaştırıyoruz.
Su ve senaryoyu birlikte doğruluyoruz
Eşzamanlı talebi, vana aktivasyonunu ve tahliyeyi aynı kabul planına alıyor; mekanik ve elektrik arayüzlerini ortak test ediyoruz.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.

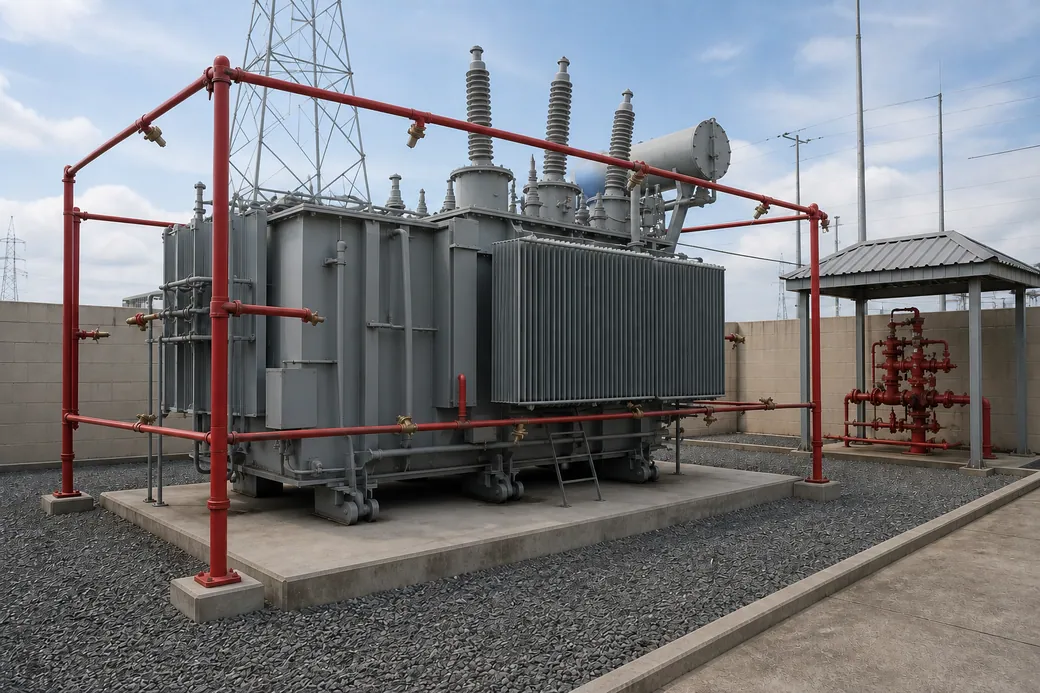

TEMSİLİ GÖRSELTransformatör çevresinde açık nozul hatlarıyla su sprey koruması.
SİSTEM / YAPI / İŞLETME
Deluge düzende açık nozulların bağlı olduğu bölge, deluge vanasının açılmasıyla su alır. Bu davranış, her başlığın ayrı ayrı ısıyla açıldığı sıradan ıslak sprinkler sisteminden farklıdır. Su sprey uygulamasında ise korunacak ekipmanın yüzeyine ve geometrisine göre yönlendirilmiş dağılım önem kazanır. Biz başlangıçta hedefin söndürme, kontrol veya çevreye karşı maruziyet koruması olduğunu netleştiriyoruz. Bu karar nozul düzeni, algılama yaklaşımı ve su kaynağı hesabının ortak başlangıç noktasıdır.
Trafo, tank veya proses ekipmanı çevresindeki boru ağı yalnız plan görünüşüyle çözülemez. Servis platformları, radyatörler, kablo yolları ve yakın ekipmanlar sahada birlikte incelenir. Mevcut tesiste operasyon ekibinden çalışma ve duruş koşullarını alıyoruz. Test sırasında suyun nereye gideceğini ve hangi ekipmanın etkilenebileceğini önceden konuşuyoruz. Böylece projeyi montajın yanında kontrollü kabul ve tekrar hizmete dönüş adımlarıyla planlıyor, işletmenin belirsiz işlerle karşılaşmasını azaltıyoruz.
Yapınıza Uygun Seçim KriterleriEkipman yerleşimi kesinleşirken
Üretici ekipman çizimlerini alıyor, korunacak yüzeyleri ve koruma hedefini tanımlıyoruz. Nozul yerleriyle servis açıklıklarını birlikte değerlendiriyoruz. Su kaynağı, bölge sınırları ve algılama kararlarını ortak tasarıma işleyerek boru uygulaması başlamadan kritik verileri netleştiriyoruz.
Yeni ekipman mevcut bölgeye eklenirken
Eklenen ekipmanın kapsama ve su talebine etkisini inceliyoruz. Mevcut nozul kodlarını ve vana düzenini hesapla karşılaştırıyoruz. Komşu bölgelerin çalışma ihtimalini işletmeyle değerlendirip tek bir pompa etiketi üzerinden yeterlilik kararı vermeden gereken revizyonu belirliyoruz.
Bölgeyi kontrollü çalıştırırken
İşletmeyle su boşaltma ve tahliye hazırlığını belirliyoruz. Seçilen vana talimatına uygun kabul adımlarını yetkili ekiplerle planlıyoruz. Aktivasyon, gerçek su akışı ve geri bildirimleri aynı kayıtta izliyor; vana yeniden kurulduktan sonra sistemin hizmet durumunu ayrıca doğruluyoruz.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Deluge bölgesinde açık nozullar birlikte su alır
Deluge vana açıldığında bağlı açık nozul hattına su gönderilir; bu nedenle talep hesabını yalnız yangına en yakın birkaç başlıktan oluşturmayız. Viking'in elektrikli VXD açıklaması bu çalışma zincirini algılama, boşaltma paneli ve solenoid üzerinden tarif eder. Biz hangi nozulların aynı bölgede bulunduğunu çizimde belirler, bölge kapsamıyla su kaynağı hesabını birlikte kontrol ederiz. Sistem tiplerini benzer görünüşlü vana fotoğrafından ayırmayız.
Kontrol Noktası
Vana, aktivasyon tipi ve bağlı açık nozul bölgesi uygulama şemasıyla eşleştirilir.
Korunan yüzeyin tamamı aynı düzlemde değildir
Ekipmanın çıkıntıları ve farklı kotları nozul kapsamasını etkiler. Trafo radyatörleri veya tank çevresindeki platformlar, planda görünmeyen gölgeli bölgeler oluşturabilir. Viking su sprey tasarım dokümanı ekipman geometrisini ve yönlendirilmiş kapsama yaklaşımını birlikte ele alır. Biz sahada ölçüleri alır, nozul uzaklığı ve açısını modelin dağılım verileriyle karşılaştırırız. Islanan zemini, hedef yüzeyin yeterli şekilde korunmasının kanıtı olarak kullanmayız.
Kontrol Noktası
Kapsama, ekipman kesitleri ve gerçek engeller üzerinde modelin püskürtme verileriyle incelenir.
Artan basınç, kapsama alanını her zaman büyütmez
Debi, K değeriyle basıncın karekökü üzerinden ilişkilidir; fakat debinin artması aynı yüzeyin daha iyi kapsandığını tek başına göstermez. Örneğin Viking Model E dokümanında 4,1 bar üzerindeki basınçlarda püskürtme genişliğinin daralmaya başladığı belirtilir. Bu sınırı bütün nozüllere genellemeyiz. Seçilen modelin desenini, yönelimini ve hedefe mesafesini birlikte inceler; K değerinin bar veya kPa birimiyle uyumunu hesapta açıkça gösteririz.
Kontrol Noktası
Nozul kodu, K birimi, çalışma basıncı ve püskürtme deseni aynı üretici verileriyle doğrulanır.

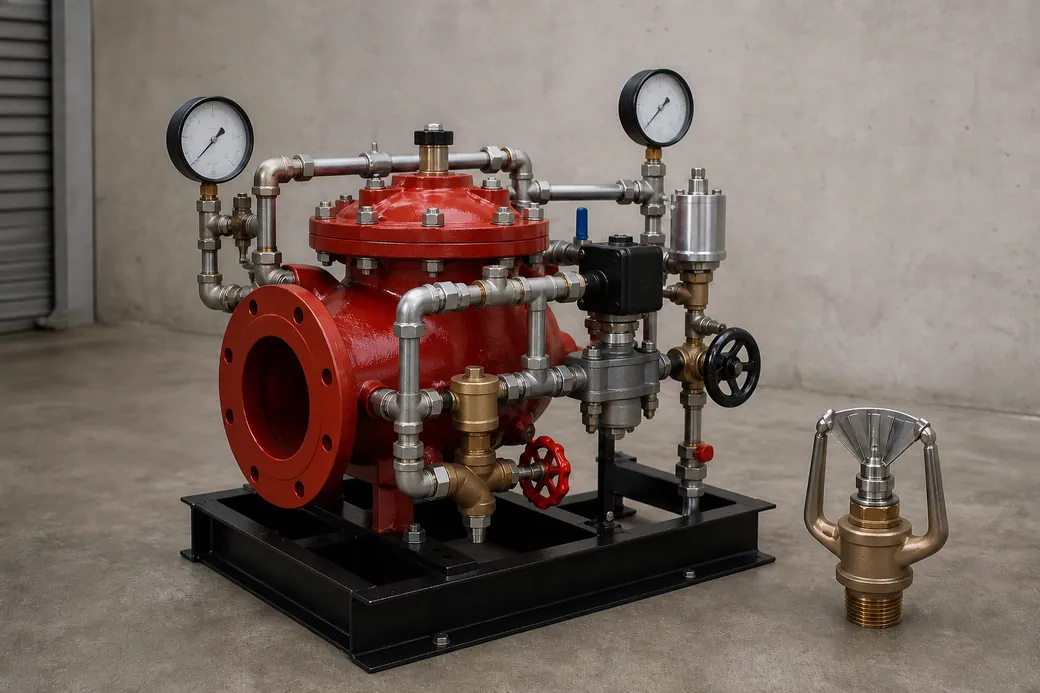

TEMSİLİ GÖRSELYangın suyu beslemesi için pompa grubu, manometreler ve vana elemanları.
Kaynak hesabı, birlikte çalışabilecek bölgeleri içerir
Su kaynağı değerlendirmesinde tek bölgenin debisini bütün tesisin talebi olarak kabul etmeyiz. Yakın yangın bölgeleri ve diğer koruma sistemleriyle ilgili çalışma beklentisini tasarım ekibi ve işletmeyle netleştiririz. Mevcut pompa eğrisi, kaynak ölçümleri ve boru güzergâhını karşılaştırırız. Talep noktasındaki basıncı kayıplarla birlikte inceler, pompa üzerindeki nominal değerlerin saha koşullarını tek başına kanıtlamadığını teklif ve hesap kapsamında açıkça gösteririz.
Kontrol Noktası
Eşzamanlı çalışma kabulü ile kaynak verileri ve hidrolik hesap aynı tasarım dosyasında bulunur.
Vana açılma zinciri gerçek geri bildirim ister
Elektrikli deluge düzeninde algılamayla solenoid arasındaki uyumluluk seçilen vana ve panel sistemi üzerinden kontrol edilir. Testte ekrandaki komutu görmekle yetinmeyiz; vana hareketi ve akış geri bildiriminin nasıl doğrulanacağını belirleriz. Manuel çalıştırma, arıza ve yeniden kurma adımlarını da sebep-sonuç tablosuna işleriz. Elektrik ve mekanik ekiplerinin aynı noktayı farklı isimlerle tanımlamasını önlemek için saha etiketlerini test kayıtlarıyla eşleştiririz.
Kontrol Noktası
Panel, solenoid, vana ve akış izleme noktalarının uyumluluğu ve gerçek tepkisi test edilir.
Drenaj ve elektrik arayüzleri tasarımdan ayrı kalmaz
Su sprey korumasının hedefi, riske göre söndürme veya maruziyet kontrolü olabilir. Bunun yanında boşalan suyun ekipman ve çevre üzerindeki etkisini ayrıca inceleriz. Drenaj kapasitesi, yağlı suyun yönü ve testte kullanılacak tahliye güzergâhı işletmeyle belirlenir. Enerjili ekipman çevresinde üretici ve elektrik tasarım ekibinin sınırlarını alır, genel bir nozul mesafesini bütün gerilim seviyelerine uygulamadan arayüzleri proje özelinde koordine ederiz.
Kontrol Noktası
Drenaj, test tahliyesi ve elektrik ekipmanı arayüzleri ilgili uzman ekiplerin verisiyle koordine edilir.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Koruma Hedefi
Risk türü, yüzeyler ve komşu ekipman
Söndürme, kontrol veya maruziyet korumasına uygun tasarım yaklaşımı belirlenir.
02Geometri
Ekipman kesitleri, kotlar ve engeller
Nozul deseni, yönü ve montaj yerleri birlikte değerlendirilir.
03Su Kaynağı
Kaynak ölçümleri ve eşzamanlı çalışma kabulü
Bölge talebi, boru hesabı ve kaynak yeterliliği karşılaştırılır.
04İşletme
Algılama, elektrik ve drenaj düzeni
Aktivasyon, kabul testi ve güvenli hizmete dönüş planı hazırlanır.
BÜTÇE VE TEKLİF KAPSAMI
Ekipman geometrisi ve su altyapısı teklif kapsamını belirler
Nozul adedi kadar korunacak yüzeyin karmaşıklığı, boru güzergâhı, kaynak yeterliliği ve aktivasyon arayüzleri maliyeti etkiler. Drenaj ve test hazırlığı mevcut tesiste farklı iş kalemleri oluşturabilir. Teklifimizde ekipman verisi, hesap, montaj, alarm bağlantıları ve kabul testlerinin hangi ekip tarafından yapılacağını açıkça gösteririz.
- Ekipman geometrisi ve nozul yerleşimi
- Bölge talebi ve su kaynağı işleri
- Vana, algılama ve izleme arayüzleri
- Drenaj, kabul testi ve işletme koordinasyonu
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Kapsama ve ürün kontrolü
Nozul kodlarını, yönlerini ve hedef yüzeyleri uygulama çizimiyle karşılaştırıyoruz. Sonradan eklenen engelleri belirleyip hesap ve yerleşim dosyasını test öncesinde güncelliyoruz.
Hidrolik ve kaynak doğrulaması
Seçilen standart ve kabul planına uygun yöntemle kaynak ve talep verilerini doğruluyoruz. Ölçüm noktalarını, cihazları ve gözlenen çalışma koşullarını kayıt altına alıyoruz.
Aktivasyon ve alarm testi
Algılama, manuel çalıştırma ve izleme arayüzlerini seçilen vana düzenine göre kontrol ediyoruz. Elektrik komutuyla mekanik tepkiyi aynı test kaydında ilişkilendiriyoruz.
Tahliye ve tekrar hizmete alma
Test suyunun tahliyesini işletmeyle planlıyoruz. Vana yeniden kurma, açıklıkların kontrolü ve hizmet durumu doğrulamasını tamamlayıp personelle bakım sınırlarını gözden geçiriyoruz.
SIK SORULAN SORULAR
Karar Vermeden Önce.
Deluge ve Su Sprey Söndürme Sistemleri hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinDeluge, normal sprinkler sistemiyle aynı mıdır?
Hayır. Deluge vananın açılması bağlı açık nozullara su gönderir. Islak sprinkler düzeninde başlıkların çalışma biçimi farklıdır. Sistemin tipini risk, bölge kapsamı ve aktivasyon senaryosuyla değerlendiriyor; yalnız boru görünümünden seçim yapmıyoruz.
Trafo için standart bir nozul aralığı verilebilir mi?
Trafo geometrisi, radyatörler, gerilimle ilgili sınırlar ve seçilen nozulun deseni birlikte incelenmelidir. Genel bir aralığı bütün trafolara taşımıyoruz. Üretici ekipman çizimleriyle gerçek yüzeyleri karşılaştırıp kapsama ve hidrolik hesabı birlikte oluşturuyoruz.
Mevcut yangın pompamız yeterli olur mu?
Pompanın etiketi tek başına yeterlilik göstermez. Kaynak verilerini, boru kayıplarını ve birlikte çalışması beklenen bölgeleri inceliyoruz. Hesaptaki talep noktasını gerçek kaynak koşullarıyla karşılaştırarak gereken altyapı değişikliklerini tekliften önce belirlemeyi hedefliyoruz.
Test sırasında tüm nozüllerden su boşalması gerekir mi?
Kabul testi seçilen sistem, tasarım esası ve yetkili ekiplerin planıyla belirlenir. İşletme üzerindeki etkiyi ve tahliye hazırlığını önceden konuşuyoruz. Vana, alarm ve akış doğrulamasını uygun yöntemle gerçekleştirip uygulanan testin kapsamını açıkça kaydediyoruz.
Yeni ekipman eklersek sistemi yeniden incelemek gerekir mi?
Yeni ekipman yüzey kapsamasını, engelleri veya su talebini değiştirebilir. Mevcut nozul düzenini güncel yerleşimle karşılaştırıyoruz. Eklenen alanı aynı bölgeye bağlamadan önce hesap, algılama sınırı ve su kaynağı üzerindeki etkileri birlikte değerlendiriyoruz.
Teknik Kaynaklar ve Tasarım Esasları
Teknik yaklaşımımızın dayandığı kaynaklar. Ürün seçimi ve uygulama değerlerini ilgili modelin güncel teknik dokümanıyla ve projenin gereklilikleriyle birlikte değerlendiriyoruz.
