Yangın Sprinkler Başlığı Nasıl Çalışır?

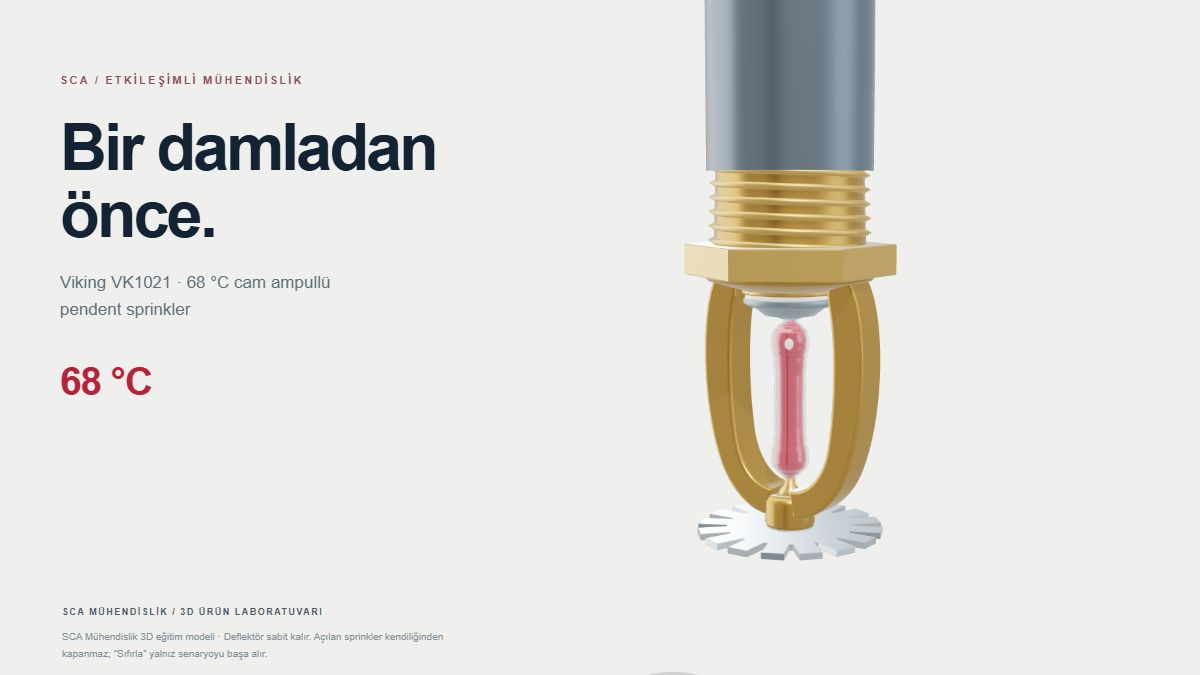

68 °C cam ampullü pendent sprinkler başlığının kapalı durumdan su dağılımına uzanan mekanik çalışma sırasını gerçek zamanlı 3D model üzerinde keşfedin. Cam ampulü, kapama grubunu ve sabit deflektörü yakından inceleyin; zamanı ve basıncı siz yönetin.
Viking VK1021 / SIN VK102168 °C · standart tepkiliPendent · ½″ NPT · doğal pirinçParça no: 23868ABK = 80,6 L/dk/√bar
Modeli keşfedin. Döndürün, yakınlaşın; ağır çekim, kesit ve patlatılmış montaj kontrollerini kullanın.Ölçek: mm · Eğitim amaçlı sayısal model
Isıya duyarlı, mekanik açılma
Küçük bir başlık.
Anlaşılır bir çalışma sırası.
Islak borulu sistemde su sprinkler girişine kadar hazırdır. Cam ampul, kapama ve sızdırmazlık grubunun mekanik desteğini sağlar. Yangından yükselen sıcak gazlar ampulü ısıttığında içindeki ısıya duyarlı sıvı genleşir; ampulün kırılması su yolunun açılmasını başlatır.
Serbest kalan kapama grubu uzaklaşırken deflektör gövdede kalır. Su önce orifisten çıkar, ardından deflektöre çarparak aşağı yönlü damlacık dağılımına dönüşür.
Çalışma sırasını 3D inceleyin ↗Adım adım mekanizma
Sprinkler yangında nasıl devreye girer?
Bu model tek bir başlığın ısıl ve mekanik açılmasını anlatır. Islak borulu sistemde her kapalı sprinkler kendi çevresindeki ısı etkisiyle çalışır; tüm başlıklar aynı anda açılmaz.
Sıcak gazlar yükselir.
Ortam ve ampul sıcaklığı ayrı ilerler. Ampul, çevresindeki havanın sıcaklığına bir anda ulaşmaz.
Sıvı genleşir.
Cam ampuldeki ısıya duyarlı sıvının genleşmesi küçük gaz kabarcığını küçültür ve iç basıncı artırır. Bu sıvı cıva olarak tanımlanmaz.
Cam ampul kırılır.
Seçilen başlığın nominal aktivasyon sıcaklığı 68 °C’dir. Kırılma ve parça hareketleri eğitim için yavaşlatılarak incelenebilir.
Kapama grubu serbest kalır.
Ampul desteği kalkınca su basıncı kapama grubunu çıkış yolundan uzaklaştırır. Modelde bu hareket sabit deflektörden ayrıdır.
Deflektör suyu dağıtır.
Sabit deflektöre çarpan su radyal yayılır, tabakalara ve damlacıklara ayrılır. Açılan sprinkler kendiliğinden kapanmaz.
Seçilen gerçek ürün
Viking VK1021 teknik bilgileri
| Özellik | Değer / konfigürasyon |
|---|---|
| Marka / SIN | Viking / VK1021 · 23868AB |
| Tip | Standart tepkili, standart püskürtmeli pendent |
| Seçilen varyant | 68 °C, doğal pirinç, ½″ NPT, açık montaj |
| Üretici onay tablosu | Bu varyant için cULus Listed ve FM Approved |
| K faktörü | 5,6 US / 80,6 L/dk/√bar |
| Ortak doğrulanmış basınç aralığı | 0,5–12 bar; UL ve FM üst sınırları aynı değildir |
| Toplam yükseklik | 49 mm / 1-15/16″ |
| Nominal diş kavrama boyu | 11 mm / 7/16″ |
| Cam ampul nominal çapı | 5 mm / 0,20″; 68 °C için kırmızı sıvı |
| Doküman | Viking F_102520, Rev 05, Ocak 2025; Şekil 2–3 ve Bölüm 5 |
Q [L/dk] = 80,6 × √P [bar]P: sprinkler girişindeki akış halindeki basınç. ABD birimindeki K = 5,6 bu metrik formülde kullanılmaz.
Uygulamadaki basınç kontrolü hesaplanan debiyi ve suyun görsel yoğunluğunu birlikte değiştirir. Bu hesap, tek başına püskürtme çapı veya koruma alanı belirlemez.
160 cm neyi gösteriyor?
Uygulamadaki 160 cm çap, işaretli ölçüm düzleminde temsili bir görselleştirme hedefidir. Katalog koruma çapı, hidrolik tasarım sonucu veya doğrulanmış su dağılım testi değildir.
Uygulamadaki 160 cm çap, işaretli ölçüm düzleminde temsili bir görselleştirme hedefidir. Katalog koruma çapı, hidrolik tasarım sonucu veya doğrulanmış su dağılım testi değildir.
Doğrulanmış veri ve modelleme varsayımları
Üretici tarafından açıklananlar
SIN, yönelim, K faktörü, 68 °C sıcaklık seçeneği ve rengi, bağlantı tipi, toplam yükseklik, nominal diş kavraması, ampul çapı, parça listesi ve seçilen varyantın onay durumu teknik dokümana dayanır. Deflektör paslanmaz çelik; gövde ve sıkıştırma vidası pirinç esaslıdır. Kapama grubunda PTFE, paslanmaz çelik ve nikel alaşımlı Belleville yay bulunur.
Görselleştirme için modellenenler
Yayımlanmamış iç ölçüler, küçük pahlar, kesitler, cam parçalarının kırılma düzeni ve hareketleri değiştirilebilir model parametreleridir. Isınma gecikmesi ve su dağılımı eğitim amaçlı yaklaşık animasyonlardır; RTI, CFD veya laboratuvar testi olarak sunulmaz. Model üretim toleransında birebir CAD doğruluğu iddiası taşımaz.
Yangın sprinkler başlığı hakkında sık sorulanlar
68 derece sprinkler başlığı nasıl çalışır?
Yangından yükselen sıcak gazlar cam ampulü ısıtır. Ampuldeki ısıya duyarlı sıvı genleşir ve nominal aktivasyon sıcaklığına ulaşıldığında ampul kırılır. Kapama grubu mekanik desteğini kaybeder; su yolu açılır ve deflektör suyu aşağıya dağıtır. Nominal 68 °C, bütün bir odanın aynı anda bu sıcaklıkta olduğu anlamına gelmez.
Sprinkler duman görünce mi patlar?
Bu cam ampullü başlık duman algılayıcısı değildir; ısıya duyarlı mekanik elemanla açılır. Dumanın oluşması tek başına ampulü kırmaz. Modelde sıcak gazların yükselmesi ile ampul sıcaklığının artması ayrı gösterilir.
Cam ampul kırılınca sarı parça mı, deflektör mü düşer?
Parça yalnızca rengine bakılarak tanımlanmaz. Viking VK1021 parça çizimindeki kapama grubu, sızdırmazlık ve yay elemanları ampul desteği kalkınca serbest kalır. Deflektör ise alt tarafta gövdeye bağlı kalır ve çıkan suyu dağıtır. Referans videolardaki farklı ürünlerin parçaları bu modelin malzeme veya ölçü kanıtı olarak kullanılmamıştır.
Pendent sprinkler hangi yöne monte edilir?
Pendent başlıkta deflektör gövdenin altında bulunur; su aşağı yönlü çıkar ve deflektöre çarpar. Bağlantı üsttedir. Montaj konumu, sıcaklık seçimi, bağlantı ve kaplama her zaman seçilen ürünün onaylı konfigürasyonuna göre değerlendirilir.
Açılan sprinkler tekrar kapanır mı?
Hayır. Cam ampulü kırılan başlık kendiliğinden kapanmaz ve camı yeniden oluşmaz. Uygulamadaki “Sıfırla” yalnızca eğitim senaryosunu başa döndürür. Gerçek sistemde suyun kontrolü, hasarlı başlığın değiştirilmesi ve yeniden hizmete alma işlemleri yetkili teknik ekibin prosedürleriyle yürütülür.
Sprinkler debisi nasıl hesaplanır?
Bu başlığın metrik nominal K faktörüyle Q = 80,6 × √P bağıntısı kullanılır. P, sprinkler girişindeki akış halindeki bar cinsinden basınç; Q ise litre/dakika cinsinden debidir. Basınç sınırı, gerekli debi, yerleşim ve hidrolik hesap proje koşullarına ve ilgili onaylara göre birlikte değerlendirilir.
Kaynaklar ve teknik yöntem
Model, tek bir Viking VK1021 konfigürasyonuna dayanır. Karşılaştırma sırasında diğer üreticilerin belgeleri incelenmiş, onların geometri ve performans değerleri bu ürüne aktarılmamıştır. Üretici dokümanlarının tam adresleri, revizyonları ve ölçü güven düzeyleri düzenlenebilir proje teslimindeki kaynak kaydında yer alır.
- Viking: “VK1021 Standard Response Pendent Sprinkler K5.6 (80.6)”, F_102520 Rev 05, Ocak 2025; teknik değerler, Şekil 2 ölçüler, Şekil 3 parça listesi ve Bölüm 5 onay tabloları.
- JOB Thermo Bulbs: cam ampulün ısıya duyarlı sıvı ile çalışma prensibi. Belirli bir JOB ampul modelinin bu üründe kullanıldığı iddia edilmez.
- Karşılaştırma: Victaulic FireLock FL-SR, 41.51 / 16372 Rev D, Temmuz 2026; Tyco TY-B, TFP151, Haziran 2026. Bu belgelerdeki başka ürünlerin ölçüleri ve parça malzemeleri VK1021 modeline aktarılmamıştır. Aralık 2019 tarihli Globe GFS-110 belgesi güncel ürün veya onay kanıtı olarak kullanılmamıştır.
Bu 3D inceleme mekanizmayı açıklayan bir eğitim içeriğidir. Sprinkler yerleşimi ve saha uygulaması için üretici talimatları, yürürlükteki yangından korunma mevzuatı, proje kapsamına uygun standartlar ve yetkili proje onayı birlikte esas alınır.
